Правильная установка электрокотла отопления

Последовательность работ

Схема установки обогревательного устройства выполняется по определенному алгоритму. От того, насколько точно исполняется эта схема, зависит надежность работы оборудования в будущем.

В общий комплект входят:

• электрический котел;
• термодатчики;
• батареи;
• запорная и сливная арматура;
• бачок расширительный;
• насос для циркуляции теплоносителя;
• фильтр.

Работы начинаются с разметки и монтажа. Устройство должно находиться подальше от водопроводной трубы для того, чтобы при протечке не возникло короткого замыкания. Установка оборудования осуществляется с использованием дюбелей или болтов, причем поверхность следует разровнять как по горизонтали, так и по вертикали. Для напольных аппаратов понадобится специальный поддон.

Следующее, что нужно сделать — подключиться к системе, для чего нужно перекрыть поступление воды кранами. Присоединение осуществляется переходниками и муфтами.

Затем наступает черед электрики. В ее составе автомат-выключатель и устройство защищенного отключения нужных номиналов. Правильное подключение подразумевает наличие заземление. Проводка укладывается в кабельные каналы, защищенные кожухами. Сечение проводов должно соответствовать мощности оборудования.

Для электрического котла неообходим автомат-выключатель

Лишь по окончании работ с электрической частью схемы можно начинать тестировать работу электрокотла.

Обратите внимание! Подобные аппараты отзывчивы даже к незначительным скачкам напряжения в электросети, а значит, использование стабилизатора обязательно

Выбираем место для установки теплового электрического генератора

Лучше всего, если установка электрического котла отопления будет произведена в нежилом помещении. Для этих целей отличным местом будет кухня. Для генератора необходимо выбрать такое место, которое будет удобным и для установки, и для его технического обслуживания.

Если установить генератор в соответствии с нормами, то необходимо, чтобы от его боковых сторон до стены оставалось не менее 5 см свободного пространства. Перед аппаратом должно быть свободное пространство не менее, чем в 70 см, над устройством – не менее 80 см, а под ним – не менее 50 см.

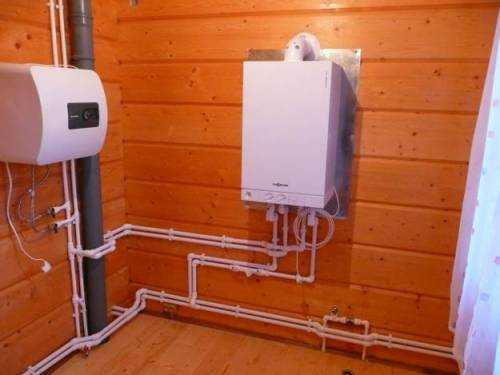

Один из вариантов установки электрокотла — на балконе

Тепловой генератор должен устанавливаться только на той стене, которая построена из негорючего материала. Чтобы осуществить подвеску устройства, необходимо воспользоваться специальной монтажной планкой. Такой элемент должен входить в базовую комплектацию устройства. К стене планку необходимо прикрепить посредством 4 дюбелей.

Схема подключения отопления электрокотла подразумевает, что в более емкую отопительную систему потребуется установить еще один компенсатор давления мембранного типа.

Проводка

Источниками нагрева проводки могут стать:

• Провод с заниженным сечением;
• Разъемные соединения (розетки, клеммы и т.д.).

Полностью исключить нагрев провода поможет простая инструкция: сечение каждой жилы медного провода должно быть не менее 1 квадратного миллиметра на 10 ампер пикового тока. Подчеркиваю: пикового, то есть соответствующего максимальной мощности котла. Для напряжения питания 220 вольт 10 ампер соответствуют мощности 2,2 кВт (220х10/1000), для напряжения 380 вольт — 3,8 кВт (380х10/1000).

Таблица соответствия сечения проводки мощности трехфазного котла.

Подключение котла через обычную розетку допустимо лишь при его мощности до 3,5 кВт. Котел отопления мощностью до 8 киловатт может подключаться к одной фазе питания выделенным кабелем до щитка; прибор большей мощности нужно запитывать от сети напряжением 380 вольт. Чем выше напряжение питания при неизменной потребляемой мощности, тем ниже токи в проводке и тем меньше нагрев проводов и клеммных соединений.

Прокладка проводки в деревянном доме. Провода разводятся в гофрированных металлорукавах.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Типы трехфазных нагревателей

Трехфазный котел отличается повышенной производительностью, бесшумностью работы при компактности размеров.

Самодельный нагреватель индукционного типа

Чаще используются для систем снабжения теплом и горячей водой загородных домов. Особенно популярны двухконтурные модели. Рекомендуется устанавливать в сочетании с другими нагревателями.

Выпускается двух типов:

• Электродный. Преимущество такого котла в высокой скорости нагрева теплоносителя.
• Индукционный. Это самый инновационный вид. Обеспечивает низкий удельный расход электроэнергии. К недостаткам относится большая масса и относительно высокая цена оборудования. Такие агрегаты не производятся с большой мощностью. Для ее наращивания используется метод каскадного монтажа сразу трех нагревателей, при котором каждый котел подключается к отдельной фазе.

Процесс установки своими руками

Подготовка отопительного электрического агрегата к работе состоит из нескольких этапов. От правильности выполнения каждого из них зависит долговечность службы и безопасность эксплуатации.

Основными этапами работ являются:

• подготовка места для монтажа;
• обвязка котла;
• подключение к электросети и заземление;
• пробный запуск.

Если у владельца есть знания в электротехнике и прокладке систем для отопления домов, то можно своими руками провести весь комплекс монтажных и пусконаладочных работ.

Подготовительные работы

Перед проведением монтажных работ нужно подготовить схемы подключения электрокотла к нагревательному контуру и бытовой сети. Выбор размеров труб и их сортамент должен быть согласован с техпараметрами насоса, используемого для прокачки теплоносителя в магистрали системы.

Подбирая сечение кабеля для подсоединения установки к бытовой электрической сети, нужно учитывать мощность прибора. При использовании отопителей до 5 кВт разрешено подключение к однофазной линии, а более мощные агрегаты требуют для своего функционирования 380 В.

Разметка для монтажа проводится при помощи уровня, т. к. различные модели установок требуют только горизонтального или вертикального размещения. При помощи указанного инструмента также проверяется правильность навешивания аппарата после завершения монтажных работ.

Напольные агрегаты устанавливаются с применением штатных опор, которые входят в комплект поставки. В некоторых случаях допускается монтаж оборудования на теплоизоляционную площадку, способную выдержать массу устанавливаемого котла.

Обвязка котла

Для тэновых аппаратов в моноблочном исполнении, которые уже укомплектованы насосным агрегатом и гидроаккумулятором, достаточно подвести к соответствующим патрубкам прямую и обратную магистраль. К обратке подключается трубопровод для подпитки системы водой.

При навешивании простого тэнового оборудования с отсутствующим насосом и расширительным баком, все компоненты подключаются по схеме, рекомендованной производителем.

Прокладываются трубопроводы и проводится врезка в магистраль насосного агрегата. Дополнительно монтируется фильтр и группа безопасности.

Прямая магистраль и обратка соединяются с соответствующими патрубками нагревательного аппарата. В процессе работы используется уплотняющая лента.

Подключение к сети и заземление

Электрокотлы подсоединяют напрямую к счетчику посредством связки автовыключателя и УЗО. Автоматы монтируются на каждую фазу отдельно. Сечение проводов подбирается по потребляемой мощности.

Электроприбор 18 кВт для подключения требует применения проводов с медными жилами, имеющими поперечное сечение 10 кв. мм.

Ноль и земля присоединяются к агрегату одинаково. Электрические установки большой мощности требуют качественного заземления. Из корпуса отопительного аппарата выводится кабель нужного сечения до вкопанных в грунт электродов.

Наружную защиту располагают в точке, где будут отсутствовать люди при пробое электросети. Металлические штыри желательно разместить в грунте на расстоянии не более 1 м от фундамента здания.

Пробный пуск

Перед проведением пробного пуска нужно проверить целостность изоляции на всех кабелях, надежность крепления проводов и соединительных муфт, кранов и стыков труб. Дальше система заполняется водой. Воздух из магистрали выпускается через специальный клапан.

Давление в системе контролируется при помощи манометра, входящего в группу безопасности. Для большинства котлов оно составляет 1,3-2,0 бар в рабочем состоянии и 1,0-1,3 при отключенном агрегате.

После заполнения магистрали теплоносителем подается напряжение и выставляется необходимая температура при помощи блока управления.

Обогрев электрокотлом дает результат при его подключении в доме среднего и небольшого размера. Использование такой установки считается безопасным и экологическим способом поддержания оптимальной температуры в жилом помещении. Изготовить электрокотел своими руками достаточно просто, главное соблюдать алгоритм действий и технику безопасности.

Разновидности электрокотлов для дома

При выборе аппарата нужно обратить внимание на многообразие разновидностей оборудования, предназначенного для обогрева жилых помещений. Все модели электрокотлов можно разделить по нескольким критериям на группы

Устройства отличаются:

• принципом нагрева теплоносителя;
• способом монтажа;
• используемым напряжением.

В продаже можно найти следующие варианты оборудования:

• тэновое;
• электродное;
• индукционное.

Наиболее надежными в работе являются агрегаты, в которых используются трубчатые нагреватели (ТЭНы). Недостаток устройства – необходимость периодической замены греющего элемента.

• громкие звуки, издаваемые оборудованием при включении;
• вырождение солей в циркулирующей жидкости;
• плохая совместимость при использовании системы с теплым полом.

В зависимости от типа монтажа выделяют настенные и напольные устройства. Выпускаются установки, работающие от одно- и трехфазной сети. Имеются аппараты с одним и двумя контурами. Второй вид применяется не только для поддержания оптимального микроклимата и температурного режима в помещении, но и для обеспечения дома горячим водоснабжением.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

• высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
• теплогенератор нужно подбирать с минимальным запасом 20%;
• если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
• в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
• мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

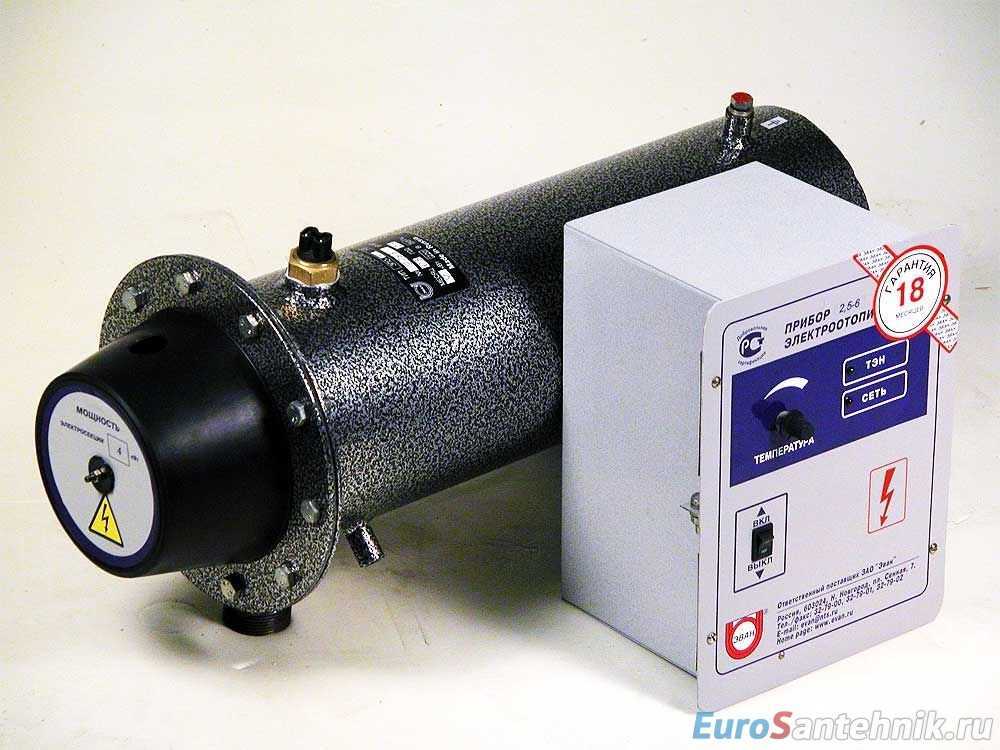

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Критерии выбора электрокотла

Заслуживают внимания следующие аспекты:

• мощность;
• комплектация;
• тип нагревателя.

Производительность котла подбирают по теплопотерям дома при самой низкой температуре на улице. Расчет заказывают проектной организации либо выполняют самостоятельно в упрощенной форме. Показатель зависит от высоты потолка:

1. Менее 3 м. Умножают площадь на 0,1 кВт. Например, потери в доме, метраж которого 150 кв. м, составляют 150 × 0,1 = 15 (кВт).
2. Более 3 м. Определяют по объему: по 40 Вт на каждый кубический метр. Например, для одноэтажного строения с размерами в плане 6 × 9 м и потолком в 4 м теплопотери составляют: 6 × 9 × 4 × 40 = 8640 Вт.

К полученной величине добавляют запас, с учетом функций котла:

• работает только на отопление: 20%;
• одновременно греет воду для хозяйственных нужд: 50%.

Для приведенных примеров потребуются отопительные приборы мощностью 15 × 1,2 = 18 кВт и 8640 × 1,2 = 10,4 (кВт).

По комплектности устройства делятся на 2 вида:

• с полным набором;
• без группы безопасности, насоса и расширительного бачка.

Первый вариант прост в монтаже: необходимо только подсоединить отопительный контур. Для устройств второго типа перед установкой потребуется подобрать и докупить самостоятельно недостающие компоненты.

Наиболее практичный тип нагревателя – ТЭНы. Преимущества таких котлов:

• доступная стоимость в покупке и ремонте;
• возможность работы в низкотемпературном режиме благодаря наличию нескольких ступеней мощности;
• плавный пуск, исключающий просадку напряжения в сети (по той же причине).

Ионные отопительные аппараты компактнее, дешевле и надежнее (нечему ломаться). Но у них есть существенные недостатки:

• меняется химический состав примесей в теплоносителе, что требует его замены каждые 1,5 месяца;
• в контуре образуются газовые пробки;
• мощность не регулируется;
• при включении наблюдаются броски напряжения;
• периодически требуется замена электродов (растворяются).

У индукционных котлов 2 преимущества:

• большая площадь поверхностей нагрева;
• неприхотливость к теплоносителю: подходит любой антифриз или вода из-под крана (накипь не образуется из-за микровибраций).

Ремонт тоже требует больших затрат: неразборный водогрейный узел при обрыве фазы или межвитковом замыкании в катушке необходимо менять полностью. При этом пока нет данных о надежности и долговечности таких котлов, поскольку они не получили широкого распространения и эксплуатируются не так давно.

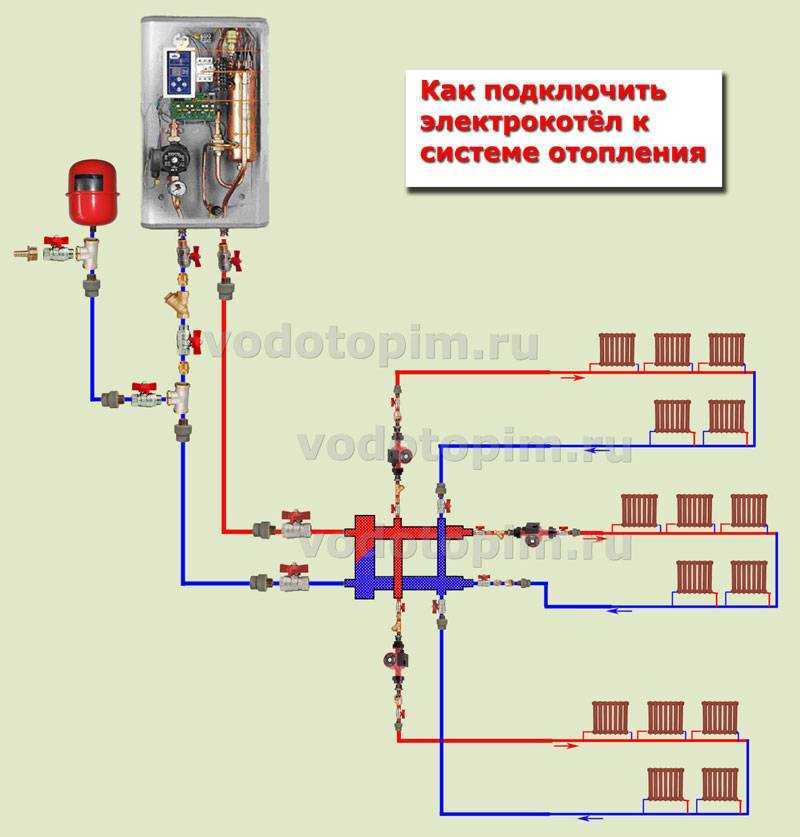

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении  со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Индукционные

Конструкция индукционных котлов состоит из индукционной катушки и металлического сердечника. Индукционная катушка имеет два слоя обмоток. Первая выполняет преобразование электрической энергии в магнитную, под воздействием которой вторичная обмотка нагревает стальной стержень. Тепло от сердечника передается теплоносителю.

Преимущества. Высокая экономичность, эффективность и пожарная безопасность. В отличие от ТЭновых котлов не образуют накипь, а по сравнению с электродными, не так требовательны к теплоносителю. Фактически в качестве теплоносителя может выступать любая жидкая среда от обычной воды до очищенных нефтепродуктов. Конструкция котла сверхнадёжна, поскольку в ней нет элементов, которые подвергаются механическому износу. Регламентированный срок службы может превышать 25-30 лет.

Недостатки. Высокая стоимость. Значительный вес даже при компактных размерах. Допускается только напольная установка.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

• установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
• если предусмотрена обвязка с буферной емкостью;
• если предстоит соединение с бойлером косвенного нагрева;
• электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Правила монтажа, выбор места и техника безопасности

Прежде чем устанавливать отопительный агрегат, необходимо подготовить для него место, а для этого в свою очередь нужно грамотно его определить.

В целях безопасности и при наличии дополнительного оборудования котел лучше устанавливать в отдельном помещенииИсточник domkotlov.by

Существуют следующие рекомендации по монтажу электрокотла в своем доме:

• Для того чтобы защитить жильцов от нечаянного контакта с агрегатом и поражения электрическим током, а также само оборудование от воздействия бытовых факторов, лучше всего подготовить отдельное помещение. Это может быть кладовая, цоколь или гараж.
• Компактные модели допускается монтировать в прихожей или на кухне. Однако даже в таком случае необходимо предусмотреть зону, свободную от нечаянного контакта. Кроме того, подключение электроотопительной установки потребует подведения труб и кабелей, которые придется каким-то образом декорировать, чтобы не ухудшить интерьер.
• Для обеспечения противопожарной безопасности установке и подключению электрокотла на деревянной поверхности должен предваряться монтаж подкладки из негорючего материала – листов асбеста и металла.
• Для максимального комфорта эксплуатации и обслуживания при подходе к котлу должно присутствовать свободное пространство.
• Электромагистраль должна крепиться на стену выше трубопровода, чтобы в случае прорыва проводка не оказалась в воде.

В целях противопожарной и электробезопасности трубопровод должен располагаться ниже электропроводкиИсточник teplotorg.ru

Трубопровод в месте контакта с котлом должен иметь собственные крепления, чтобы не перегружать штуцеры прибора.

С точки зрения техники безопасности и требований проведения электромонтажных работ, существуют следующие правила подключения агрегата:

• Монтажные работы должны проводиться только при обесточенной электросети дома.
• Расположение котла относительно окружающей обстановки – не менее 5 см от корпуса до стены, от 0,7 м свободного пространства перед передней панелью, от верхнего края корпуса до потолочной поверхности минимум 80 см, для подвесной модели расстояние до пола не менее 0,5 м, минимальная дистанция до труб 50 см.
• Наличие 3-фазной сети. Чтобы подключить электрокотел достаточной мощности, свыше 5-7 кВт, электросети на 220 В будет недостаточно – для равномерного распределения нагрузки понадобится 3 фазы и 380 вольт. В противном случае сеть будет перегружаться, поэтому установить можно будет только маломощный агрегат, роль которого сведется не к полноценному отоплению, а к резервному – для дополнения газового или дровяного котла, на случай их аварийного отключения, либо как вариант для помещения малой площади.

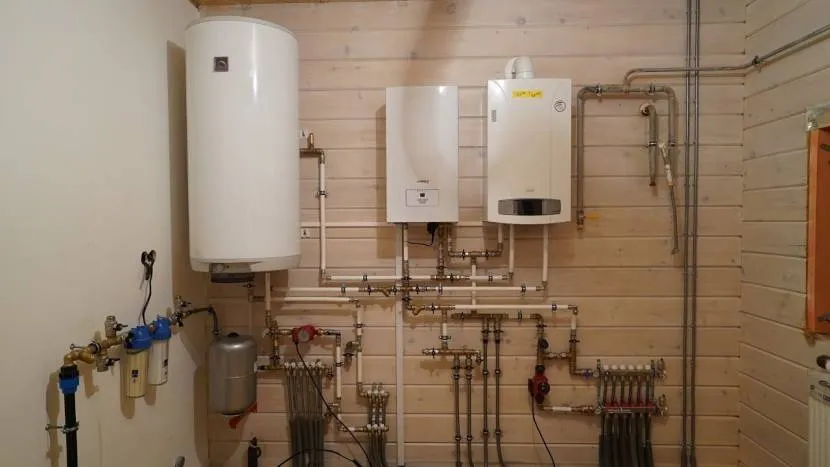

При необходимости или малой мощности электрокотел может дополнять газовыйИсточник sovet-ingenera.com

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте

При явных отклонениях лучше вызвать мастера.

Нюансы работы

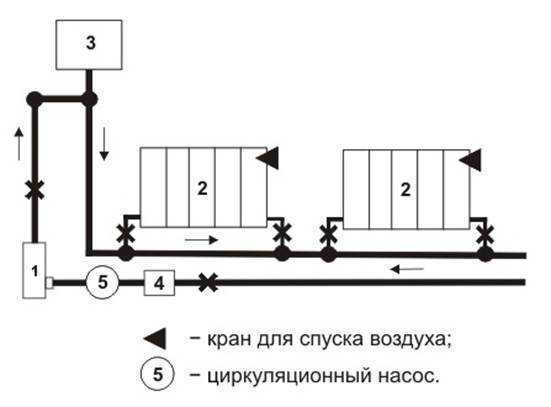

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

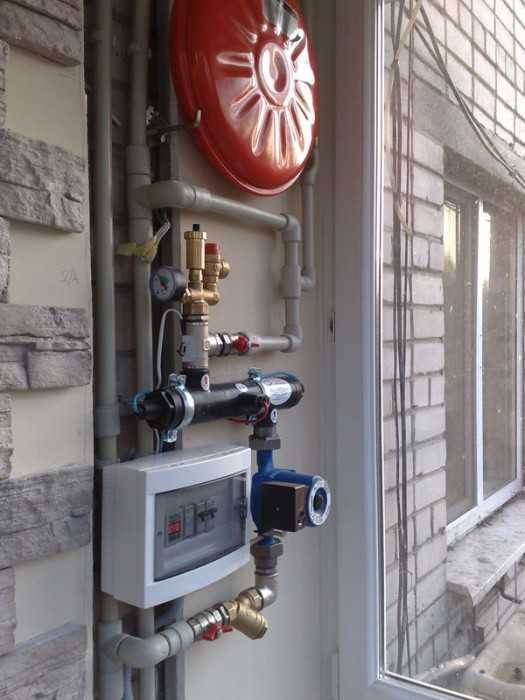

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

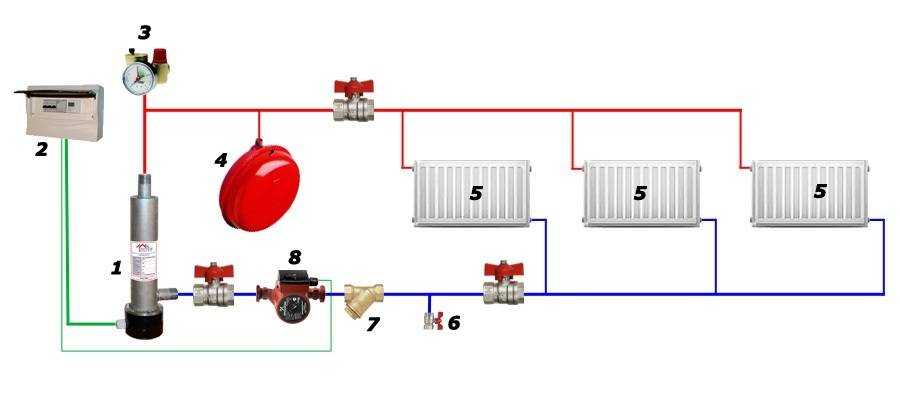

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

• расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом;
• насос и грязевик можно установить как на подаче, так и на обратке;
• трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Инструкция по подключению к электрической сети

Котел запитывают отдельным кабелем, проложенным от распределительного щита. Ток в цепях нагревателя исчисляется десятками ампер, поэтому при подключении к общедомовой сети в соседних розетках будут наблюдаться перепады напряжения.

Правила монтажа:

1. Кабель размещают выше трубопроводов с целью исключить контакт с водой в случае прорыва.
2. Используют медный провод марки ВВГнг (можно с индексом лс) с сечением жил, соответствующим нагрузке и способу прокладки (табл. 1.3.4 ПУЭ-7).
3. Корпус котла и прочие металлические части, не относящиеся к токоведущим, заземляют.
4. На вводе устанавливают устройство защитного отключения (УЗО), настроенное на утечку в 30 мА.
5. Перед подсоединением кабеля к распределяющей шине размыкают главный автомат, обесточивая дом.

Во избежание путаницы в дальнейшем жилы кабеля рекомендуется задействовать по общепринятому порядку: коричневую – для фазы, синюю – для нейтрали, желто-зеленую – для заземления. Концы проводов зачищаются и плотно зажимаются в клеммах котла. Жила заземления фиксируется специальным медным болтом.

Соединения электропроводки выполняют способами, разрешенными ПУЭ: самоизолирующими или болтовыми зажимами, опрессовочными гильзами, клеммами или при помощи коннекторов-разветвителей («орехов»). Пайка не рекомендуется из-за опасности расплавления припоя. Скрутка запрещена.

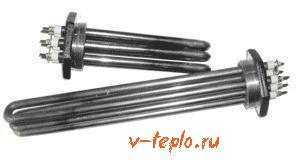

Котел на тэнах

Наиболее известным считается электрокотел для отопления дома, работающий на тэнах. Человек с инженерным образованием может самостоятельно собрать подобное оборудование.

Современные модели, оснащенные автоматикой, позволяют сделать отопительную систему независимой от человека. Оборудование крайне просто монтируется, а многообразие моделей в различном ценовом диапазоне позволяет выбрать наиболее подходящую среди них.

Среди отрицательных сторон следует назвать:

• Сравнительно невысокий уровень КПД – до 80%
• Даже минимальная накипь (около 2 мм) снижает производительность более чем на 25%
