Кабель для разных способов ввода электричества в дом

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра.Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Правила подключения электричества к дому

Требования при подключении электричества к частному дому Вводное устройство электроснабжения подчиняется требованиям ПУЭ и техусловий. В них указаны:

• расположение точек подключения – 25 м от границы с соседями;
• расстояние кабеля от опор ЛЭП до стены – 10 см, если деревянный дом и 5 см от кирпичных поверхностей;
• толщина кабеля для однофазной линии – 0,6 см для медных жил, 1.6 см для алюминиевых жил;
• необходимость заделывания вводной штробы негорючим материалом;
• расположение входного отверстия – 2,75 м от линии грунта и 1,5 м от окна;
• соответствие мощности оборудования выделенной мощности 15 кВт;
• расстояние по прямой от электросети, к которой примыкает участок – 300 м для города и 500 м для села.

Обязательными элементами системы являются СИП-провода, электросчетчик, щит, промежуточная металлическая опора.

Варианты правильного подключения

Ввод электроэнергии в частный дом можно выполнить двумя способами:

• Воздушный – недорогой, но заметный вариант. Основная часть кабеля протягивается на улице над землей. Проводник может проходить в помещение в трубе через стену на РУ или счетчики. Допускается подключение вне дома к стабилизатору напряжения или учетному прибору;
• Под землей – скрытый способ, когда провод укладывается в асбестоцементную трубу, закопанную в грунт. Вход в здание осуществляется через технологическое отверстие в фундаменте. От ЛЭП до вводной точки кабель укладывается вдоль столба.

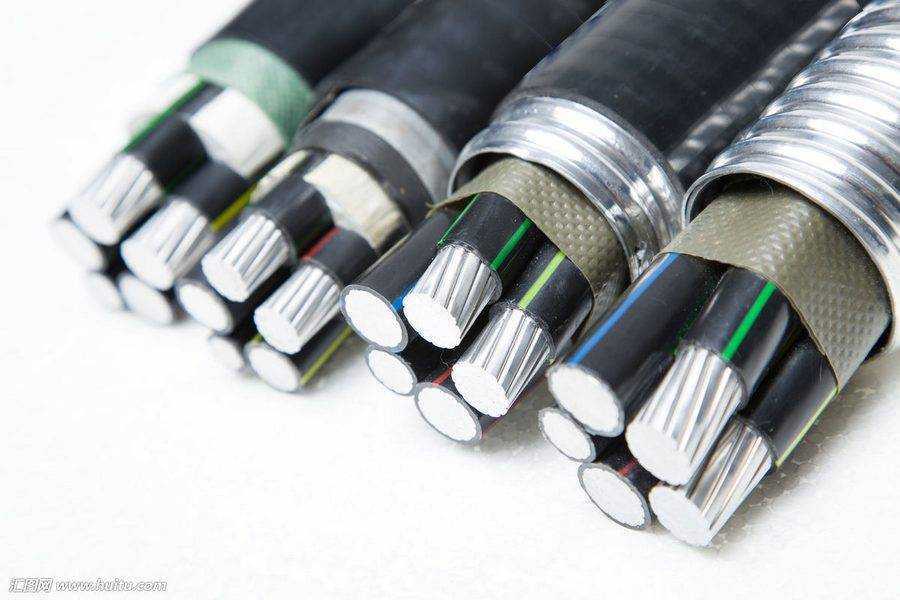

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
7. Стальная броня. Предохраняет изделие от повреждений.
8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

• ленточная;
• проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

У силового кабеля этого вида есть такие преимущества:

• механическая прочность (невосприимчивость к подвижкам грунта, ударам лопатой, активности грызунов);
• отсутствие необходимости в применении трубы или гофры;
• повышенная коррозионная устойчивость;
• простой монтаж;
• неприхотливость в хранении;
• длительный срок безаварийной службы – свыше 30 лет;
• широкий диапазон рабочих температур – от –50 до +50°С.

Недостатки:

• плохая гибкость: минимальный радиус сгиба составляет 7,5–20 диаметров оболочки;
• необходимость в заземлении брони;
• высокая стоимость.

Бронированными кабелями запитывают наружное освещение, баню и хозпостройки на даче, частные дома и другие объекты.

Подземная прокладка обеспечивает следующие преимущества:

• высокую надежность линии, не подверженной воздействию погодных факторов;
• живописный вид участка, не испорченный проводами;
• отсутствие риска повреждения провода крупногабаритным транспортом в результате провисания;
• возможность применения тяжелого изделия с большим сечением, независимо от его длины.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

• одножильная (однопроволочная);
• многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

• марку провода;
• наименование предприятия-изготовителя;
• дату выпуска;
• количество жил и их сечение;
• величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Выполнение отвода от воздушной линии столба

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

• воздушный;
• подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

• Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
• При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля — это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант — кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ — дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение — его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 — 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть — 1,8 — 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Подсыпка траншеи песком

Ошибка №5Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм. А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели нельзя использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше

Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Кто бы ни выполнял электромонтажные работы по вводу СИП кабеля в здание, процесс должен быть согласован с энергопоставляющей организацией.

В каждой местности могут быть отличающиеся от других технические требования (место установки счетчика, цельный отрезок СИП или возможность соединения через кабель и т. п.).

Если подводка выполнена технически грамотно, вводный кабель будет безопасен и прослужит в течение многих лет.

Современная дача — полноценный дом, в котором хозяева создают комфорт, оборудуют ее различными бытовыми приборами. А работы на земельном участке максимально механизируют, приобретая электрогазонокосилки, насосы, обеспечивающие полив, культиваторы и многое другое оборудование. Большинство этих механизмов и многочисленных приспособлений работают, питаясь от электросети. Поэтому энергоснабжение становится наиважнейшей составляющей всей инженерии дома и требует грамотного устройства проводки непосредственно в жилом строении, подключения к воздушной линии электропередач от столба и при необходимости установки дополнительной опоры.
