Короба для вытяжки: виды, как выбрать и установить правильно

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

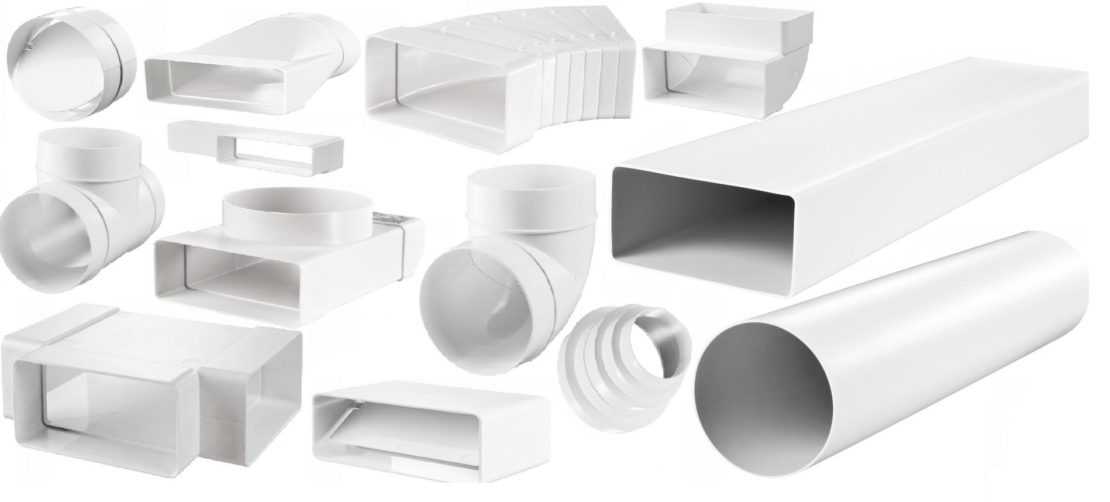

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Прямоугольные и круглые воздуховоды

Полезная информация ›

Воздуховоды (прямые и фасонные части) прямоугольного и круглого сечения изготавливаются определенных размеров и видов, установленных:

• ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»
• ТУ 36-736-93 «Воздуховоды вентиляционные металлические»
• СНиП 2.04.05-91 «Отопление, системы вентиляции, кондиционирование»

У круглых воздуховодов есть существенные преимущества перед прямоугольными . В большинстве случаев прямоугольный воздуховод может быть заменен на круглый без увеличения створа прохода воздуховодов. При расчете монтажных створов для прямоугольных воздуховодов не учитывают высоту фланцев — 40-60 мм и необходимую монтажную зону для закручивания болтов по углам фланцев. Это пространство можно использовать при замене на круглые воздуховоды с ниппельным соединением. Круглые воздуховоды с ниппельным соединением не имеют выступающих частей и требуют сушественно меньше пространства для монтажа систем вентиляции. Практически всегда пакет круглых воздуховодов занимает меньше пространства, чем соответствующие по площади сечения прямоугольные воздуховоды

Это особенно важно для стесненных подшивных потолков, коридоров и шахт, где воздуховоды устанавливаются в несколько слоев

Площадь поверхности круглого воздуховода на 12% меньше плошади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода 1:4 разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.

Для тепловой и противопожарной изоляции круглых воздуховодов достаточно более тонкого слоя изоляции, чем для прямоугольного при равных требованиях. Значительно уменьшается и расход изоляции.

Чем меньше периметр прямоугольного воздуховода, тем больше удельная (на 1 м2 поверхности воздуховода) стоимость фланцев и крепежа. Наиболее дорого обходятся воздуховоды периметром 1600 мм.

При деталировке используются только стандартные фасонные детали минимальной длины.

Круглые прямые участки заказываются максимальной длины, удобной для перевозки (4-6 п.м.). Помните, что чем длиннее используемый воздуховод, тем меньше мест соединений, утечек воздуха и дешевле монтаж систем вентиляции.

Прямоугольные воздуховоды имеет смысл использовать только при их периметре свыше 1600 мм. При этом использование воздуховодов длиной 1250 мм позволяет увеличить их жесткость и избавиться от проблем «хлопающих» воздуховодов. При соотношении сторон более 1:3 используются дополнительные стойки жесткости. Эти меры застрахуют вас при вводе систем в эксплуатацию от дополнительных работ.

Использование стандартных узлов позволяет «пережить» любые изменения в проекте и работать с «листа» без каких-либо потерь. При изменении проекта все демонтированные воздуховоды могут быть использованы повторно, так как они стандартные. При работе с «листа», имея некоторое количество стандартных воздуховодов, можно тут же начать монтаж, а затем довезти необходимые детали.

Чем больше доля стандартных деталей, тем меньше будут отходы при монтаже.

При проектировании современных систем вентиляции и кондиционирования воздуха возможно используются любые фасонные детали сетей воздуховодов, поскольку существующие технологии производства круглых воздуховодов позволяют изготовить эти детали с высоким качеством.

Пример замены воздуховодов прямоугольного сечения на воздуховоды круглого сечения

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Нужна консультация? Звоните:

+7(495) 118-26-34

Отзывы о :

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Сечение и размеры воздуховодов

Чтобы выбрать подходящие элементы, полезно разбираться в видах и размерах пластиковых воздуховодов для вентиляции. Конфигурация сечения бывает круглой, квадратной и прямоугольной. Существуют жесткие и гибкие разновидности. Первые изготавливают с использованием специальных форм. Их стенки толщиной 3 мм.

Гибкие виды – это гофротрубы из ПВХ. Чтобы получить гофрированную поверхность, пластик наплавляют на проволочный каркас. Преимущество гнущегося канала в удобстве прокладки, ведь его гнут в любом направлении под разными углами. Для сборки системы не понадобятся поворотные фасонные элементы.

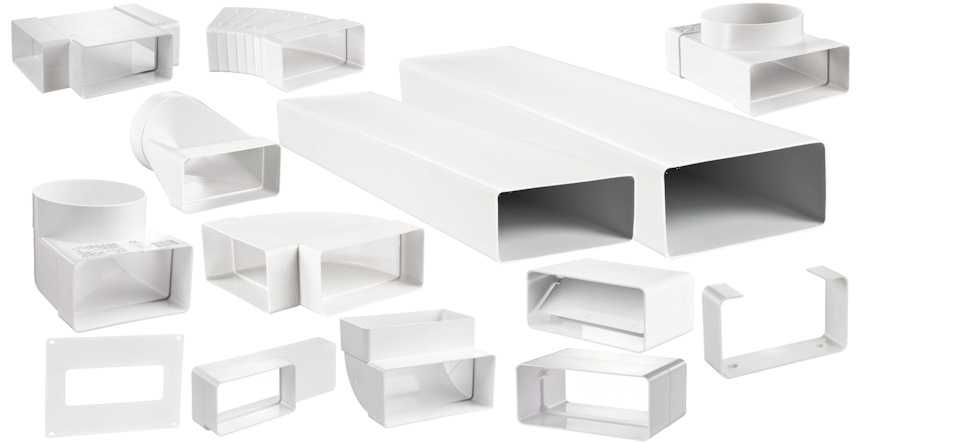

Плоские каналы

Цена прямоугольных воздуховодов выше на 20-30% из-за нюансов производства. Но в сравнении с круглыми разновидностями они обладают меньшей производительностью, потому что при сборке используют поворотные и угловые элементы, повышающие аэродинамическое сопротивление. Также причина снижения производительности кроется в наличии швов в месте стыковки двух деталей.

Плоские каналы нуждаются в дополнительной звукоизоляции, потому что на поворотах слышен шум при движении воздушных масс на большой скорости.

Для сохранения геометрии короба большого сечения увеличивают толщину его стенки. Некоторые производители для экономии материала короткие стенки делают тоньше, чем широкие.

В бытовых целях используют разновидности с такими размерами:

• толщина стенки колеблется в пределах 2-8 мм;
• широкая сторона – 110, 122, 204 мм;
• короткая сторона – 55 или 60 мм;
• протяженность – 350, 500, 1000, 1500, 2000 и 2500 мм.

Если нужен короб для вытяжки на кухне пластиковый, то предпочтение отдают плоскому воздуховоду. Его проще скрыть за подвесным потолком или навесными шкафами. Учитывая высоту конструкции, потолок опускают всего на 70-80 мм.

Круглые каналы

Пропускная способность элементов круглого сечения намного выше, чем у их плоских собратьев. Круглые пластмассовые воздуховоды для вентиляции отличаются герметичностью, потому что при сборке не образуют швов. Еще одно преимущество заключается в их дешевизне. Главный минус связан со сложностями при скрытой прокладке, потому что спрятать трубу за подвесным потолком сложнее.

Габариты круглых вентканалов следующие:

• в производственных помещениях устанавливают элементы сечением до 2400 мм;
• в жилье и общественных зданиях применяют короба диаметром от 100 до 200 мм;
• протяженность – 500, 1000, 1500, 2000 и 2500 мм.

Размеры и форма сечения

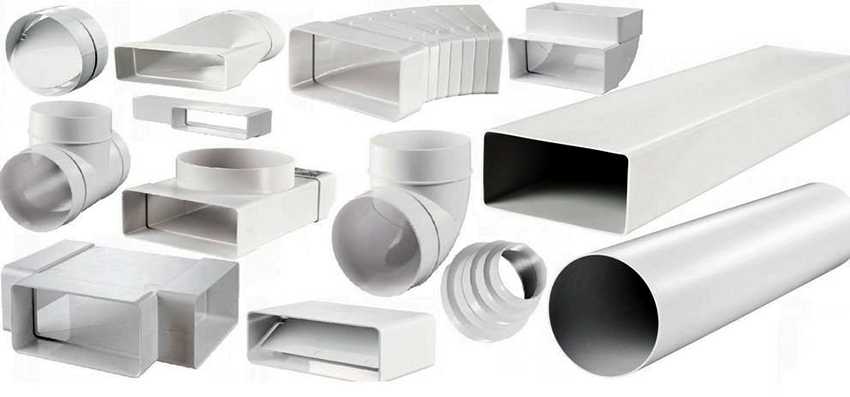

Различаются пластиковые воздуховоды величиной сечений и их формой. Выбор диаметра сечения зависит от внутренних объемов вентилируемых помещений и количества находящегося внутри народа. Соответственно, чем больше диаметр вентиляционного канала, тем больший объем воздуха он способен удалить за единицу времени.

Согласно положениям СНиП, показатели воздухообмена в жилых квартирах должны составлять не менее 30 куб. м на одного человека в час. Такое количество воздуха при естественном вентилировании способна за час удалить труба диаметром 15 см.

На отечественном рынке строительных материалов представлены пластиковые вентиляционные воздуховоды диаметром от 10 до 20 см. Для вентканалов прямоугольного сечения, наиболее часто встречающиеся размеры – от 10 х 5,5 см, до 20,4 х 6 см. В отдельных случаях, могут изготавливаться пластиковые воздуховодные трубы и большего диаметра.

По типу сечения полимерные воздуховоды бывают либо круглыми, либо прямоугольными. Принципиальной разницы между ними, как утверждают специалисты, не существует. Хотя, считается, что по круглым вентиляционным каналам воздух удаляется быстрее, поскольку в них, в отличие от прямоугольных, образуется меньше турбулентных завихрений местах изгибов.

По стоимости эти два варианта воздухопроводов также не имеют особых различий. Изредка можно встретить пластиковые воздуховоды, выполненные в форме эллипса.

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

1. Установка пластикового перехода на вытяжку.
2. Закрепление настенной пластины.
3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
6. Вставка воздуховода в настенную пластину.

https://youtube.com/watch?v=NBTsJcOpEWU

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Как правильно рассчитать воздуховод?

Выбирая жесткие или гибкие пластиковые воздуховоды для вентиляции, обращают внимание на размер и конфигурацию сечения. Если форму выбрать несложно, ориентируясь на параметры отверстия в стене, то площадь сечения определяют по следующей формуле S=0.9 L, где:

Если форму выбрать несложно, ориентируясь на параметры отверстия в стене, то площадь сечения определяют по следующей формуле S=0.9 L, где:

• L – скорость перемещения воздушного потока (максимальный показатель 3 м/с);
• S – искомый диаметр трубы (минимальная толщина стенки 0,5 мм).

В жилых помещениях используют каналы с диаметром в пределах 100-160 мм. При расчете притока воздуха учитывают, что на каждого человека в комнате площадью свыше 20 квадратов в час должно поступать 30 м³ воздуха. Точные нормы оговорены в СНиП номер 41-01-2003. Если площадь помещения меньше, то расчет ведут, исходя из количества квадратных метров. На каждый квадрат приток воздуха составляет 3 м³ в час. Этот показатель увеличивают в 2 раза при отсутствии естественного проветривания.

Как выбрать и какой купить короб для вытяжки на кухню

На что же следует обращать внимание при выборе вентиляционного короба для кухни? Прежде всего, на рекомендации инструкции к вытяжке. Если же выполнить требования не представляется возможным, стоит опираться на самостоятельные расчеты и следующие советы:

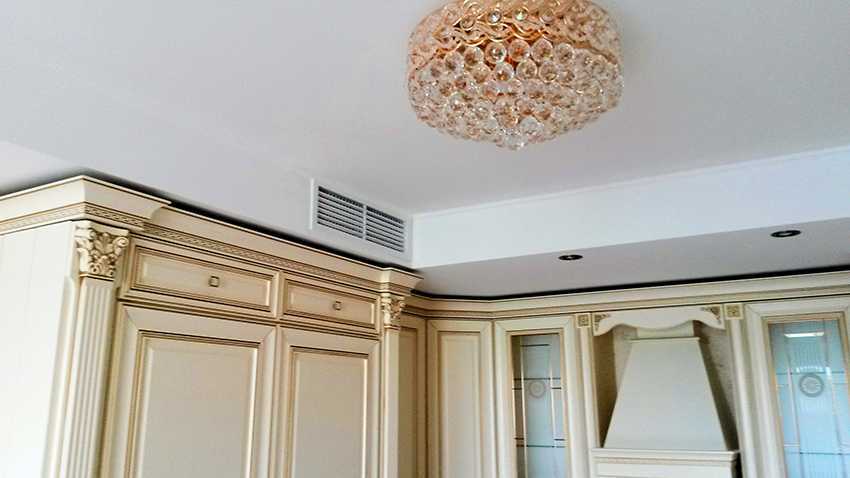

Прямоугольные короба удобно размещать над мебелью, они гармонично смотрятся в малогабаритных кухнях

1. Круглый вентиляционный короб визуально и физически занимает много места. Отдавать ему предпочтение стоит только в том случае, если комната имеет высокий потолок, немаленькую площадь и не загромождена мебелью.
2. При желании максимально скрыть вентиляционный канал подойдет прямоугольная форма. Такой короб можно разместить на мебели и сделать его практически незаметным. Прямоугольная конструкция уместна при низком потолке и маленьких размерах кухни.
3. Квадратную форму лучше использовать при незначительной длине короба, так как большие размеры усугубляют громоздкость. Кухня должна быть довольно просторной, чтобы данная модель органично вписалась.

Если оценивать конструкции с точки зрения материала изготовления, то пластиковые вентиляционные короба для вытяжки гораздо проще в установке, особенно когда существуют сложности с прямолинейностью вентканала. Монтаж можно выполнить самостоятельно, не прибегая к помощи специалистов. При подборе элементов из качественного пластика, цвет которого будет соответствовать гамме оттенков, используемых при создании дизайна кухни, устройство становится не только воздухоотводом, но и интересной частью интерьера.

Пластиковые вентиляционные короба для вытяжки легко устанавливать

Правильно технически установленный металлический короб – привлекательный доминирующий элемент дизайна. Выбирая такой вариант, следует учитывать высокую цену, необходимость обеспечения надежности креплений и постоянный уход за изделием для поддержания эстетичности.

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

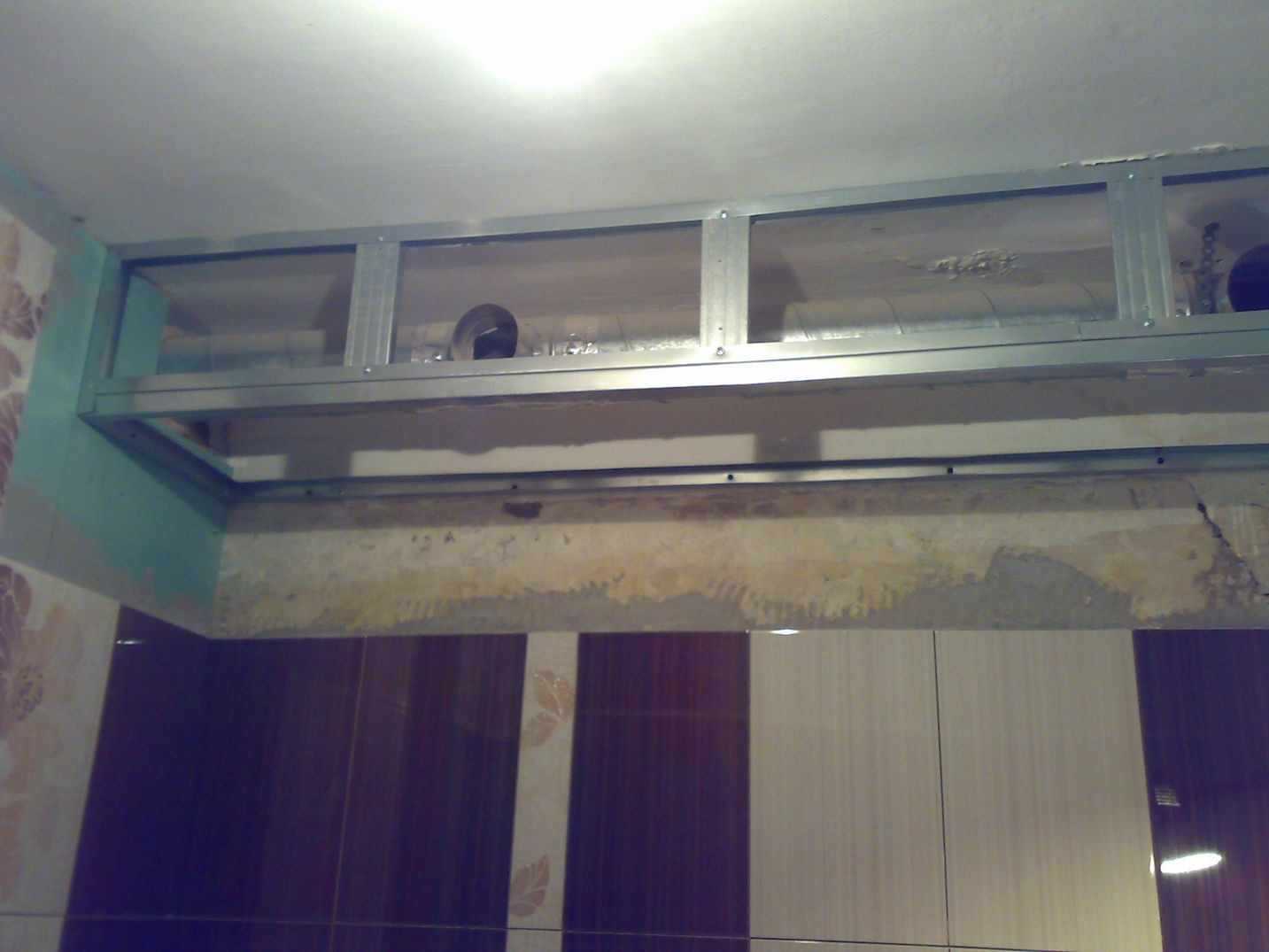

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Вентиляция и воздуховоды прямоугольной формы сечения

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

• устойчивость к ржавчине;
• простота сборки;
• низкая стоимость;
• гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
• малый вес, благодаря которому гораздо проще осуществить монтаж;
• отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

• алюминий является простым и универсальным материалом;
• изделия стоят дешево;
• быстрый и простой монтаж;
• конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

• Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
• Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
• Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

• Относительная дешевизна.
• Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
• Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

• для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
• для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
• большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
• для герметизации каналов потребуется использование специальных средств;
• в процессе эксплуатации ощущается сильный шум.

https://youtube.com/watch?v=ndeW8PSlgJY

Избавляемся от шума

Обстоятельств шума возможно пара:

• неудачная переделка короба,
• применение вентиляторов,
• в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.

Способов борьбы с шумом кроме этого возможно выделить пара:

покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,

Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем

• в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
• может употребляться пластинчатый глушитель,

твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.

Диаметры

Устанавливая пластиковые вентиляционные трубы для вытяжки нужно точно рассчитать конструкцию и диаметр. При этом необходимо помнить:

1. Диаметр вентиляции должен отвечать диаметру выхода с вытяжки. Если такая труба будет меньшего диаметра, то работоспособность сооружения снизиться. Так появляется дополнительное сопротивление, и повышается шум. Двигатель при этом будет работать в усиленном режиме, соответственно его износ увеличится. Например, пластиковая труба на 120 должна идти для вытяжки с объемом на 120 мм. Диаметр всех нужных элементов необходимо замерять точно, и делать это нужно еще до покупки материалов.
2. Идеальными по производительности считают круглые вентиляционные пластиковые трубы, предназначенные для вытяжки на 120 мм. К таким материалам также причисляют вентиляционную пластиковую трубу для вытяжки 100 мм. Третьим вариантом самых популярных изделий для кухонной вентиляционной сети считается труба для вытяжки на 150 мм. Трубопрокат на 100, 120 и 150 мм легок в установке и может прослужить более десяти лет без ремонта. Воздухоотвод на 100, 120 и 150 мм немного габаритнее, чем другие аналоги, но более эффективный за счет маленького сопротивления воздушному потоку.

Устанавливая канал на 100, 120 и 150 мм необходимо уделить особое внимание герметичности стыков. К таким трубам рекомендуют покупать переходники Г-образной формы

Закрепляют эти элементы специальным герметиком.

1. Вентиляционные пластиковые трубы, предназначенные для вытяжки с сечением 200 миллиметров, чаще всего используют в промышленности. Например, в химических лабораториях. Также канал на 200 мм применят для отвода дыма и эффективного удаления загрязненного воздуха на строительных объектах.

Технология монтажа пластиковых воздуховодов

На фото ниже видно, что для аккуратного монтажа канала с изоляционным слоем предусмотрены специальные пластиковые клипсы. Конструкция закрепляется надежно и быстро с применением таких приспособлений.

Проще всего работать с технологиями, которые предлагает сам производитель вентиляционной системы

Прямоугольный канал собирают и вставляют в стандартные кронштейны. Эти типовые изделия предлагают производители соответствующих систем.

Зажимы со шпильками применяют для фиксации круглых труб

Резиновые уплотнители предотвращают соприкосновение металлических поверхностей, случайное повреждение защитных слоев. Они же демпфируют вибрации от электрических приводов.

Тяжелые узлы присоединяют к стенам, потолкам с применением перфорированной монтажной ленты

Как установить гибкую гофру без ошибок

Эти изделия часто применяют при монтаже воздуховодов для кухонных вытяжек. Если правильно подобрать длину и трассу, получится решить задачу с применением цельной трубы. Отсутствие стыков упрощает обеспечение хорошей герметичности, ускоряет рабочие процессы.

Чтобы обеспечить надежное и бережное крепление, особое внимание уделяют опорным точкам. Их устанавливают на расстоянии не менее 40 см

Применяют широкие хомуты, тщательно дозируют затягивание резьбовых креплений, чтобы не деформировать корпус гофры. Для соединения с другими компонентами применяют жесткие патрубки соответствующих размеров.

Правильный монтаж гибких воздуховодов с изоляцией

При установке подобных изделий монтажную технологию выбирают с учетом особенностей конкретной конструкции

В данной модели изоляционный слой создан поверх трубы, которая установлена обычным способом. Если приобретено изделие в собранном виде, необходимо выполнять все действия так, чтобы не повредить отдельные части

Чтобы не уменьшить срок службы минеральной ваты и других волоконных материалов, особое внимание уделяют поверхностной защите. Она должна предотвратить проникновение внутрь воды

В помещениях с повышенной влажностью лучше использовать вспененные полимерные материалы.

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

• Воздушном отоплении.
• Кондиционировании воздуха.
• Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.
