Для чего нужна обвязка скважины и как она выполняется

Приямок, кессон или адаптер

Существует три основных способа обустройства места вывода скважины на воду:

  1. Кессон.
  2. Приямок.
  3. Адаптер.

Есть еще один способ – постройка наземного сооружения. Но этот вариант будет оправдан лишь в теплых климатических зонах. Т.к. при минусовых температурах, помещение придется обогревать. А это как минимум не рентабельно.

Приямок

Изготовление приямка, считается самым простым способом обвязки скважины. Особенная выгода получится, когда есть доступ к б\у стройматериалам. Так его можно сделать практически без финансовых вложений. Однако есть одно ограничение – уровень грунтовых вод на участке должен быть низким. Иначе приямок постоянно будет затапливать.

Варианты изготовления приямка:

  • с помощью бетонных колец для колодца;
  • установка опалубки и заливка бетоном;
  • кладка кирпичных стен.

Обвязка скважины своими руками делается в такой последовательности:

  • определяется способ изготовления приямка;
  • копается яма, глубина должна быть не менее 1,5-2 метров. Иначе внутри будет неудобно работать;
  • на дне ямы делается подушка из щебня;
  • изготавливаются стены;
  • при необходимости делается гидроизоляция стен, после чего, они обсыпаются гравием или керамзитом по всему периметру.

В приямке есть существенный минус – он не герметичен, поэтому не рекомендуется устанавливать в нем оборудование для скважины. Для этого отводится другое помещение.

Крышку можно сделать двумя способами:

  • использовать готовую бетонную плиту с люком;
  • сделать из металла.

В обоих случаях ее нужно обязательно утеплять. Как вариант – можно опускать основную площадь крышки ниже уровня земли. А наружу выводить только люк.

Кессон

Фактически, кессон это тот же приямок, только изготовленный в заводских условиях. Может быть из пластика или металла.

Кессон обладает неоспоримыми преимуществами перед приямком:

  • он полностью герметичен;
  • монтировать его гораздо проще и быстрее;
  • можно подобрать необходимый размер исходя из устанавливаемого оборудования;
  • кессон делается в заводских условиях и в него можно установить все необходимое оборудование.

Если на участке уровень грунтовых вод выше 3-х метров – установка герметичного кессона обязательна.

Кессон

Технически, кессон можно сделать своими руками. Речь идет о стальном варианте. Для этого понадобится листовой металл и сварка.

На что обратить внимание:

  • качество провара швов;
  • конструкция должна быть защищена от коррозии, лучше всего использовать двухкомпонентные краски на эпоксидной основе;
  • обязательна внешняя гидроизоляция стен.

Кроме того, конструкцию нужно утеплить.

Адаптер

Устройство адаптера для скважины на воду очень простое. Он состоит из двух частей, подвижной и неподвижной:

  1. Неподвижная часть монтируется на обсадную трубу ниже уровня промерзания. Для этого в ней делается отверстие.
  2. Подвижная часть крепится к верхней части водопроводной трубы, идущей к водопроводному насосу.

В подвижной части адаптера предусмотрена резьба, в которую вкручивается съемник, при помощи которого он опускается до нужной глубины. Соединяются обе части по принципу «ласточкиного хвоста». Для герметичности, в адаптере предусмотрен резиновый уплотнитель.

Для монтажа нет необходимости делать приямок или кессон. Неподвижная часть устанавливается во время разводки водопровода, а после засыпается землей. Если возникает необходимость слить воду из системы на зиму, можно частично разъединить адаптер.

Достоинства этого соединения:

  • быстро монтировать;
  • дешево;
  • не требуется делать приямок.

Недостатки:

  • насосное оборудование нужно размещать в доме или в подсобном помещении;
  • неподвижная часть занимает 1,5-2 см диаметра скважины, это нужно учесть при подборе насоса;
  • если потребуется ремонт неподвижной части – придется раскапывать грунт;
  • средний срок службы резиновой прокладки 6-7 лет, чтобы ее заменить придется раскапывать землю вокруг скважины;
  • насос висит на неподвижной части;
  • части адаптера могут «прикипеть» друг к другу.

Адаптер

Самый главный плюс адаптера по сравнению с кессоном – это быстра монтажа водопроводной системы и стоимость работ. Тем более, с адаптером, обвязка скважины своими руками делается легче всего.

6.4. Подготовка ИПТ и скважинных манометров

6.4.1. Подготовка комплексов ИПТ проводится на базе производственного обслуживания Производителя работ с соблюдением требований, изложенных в технических описаниях и руководствах по эксплуатации ИПТ.

6.4.2. Погрузка, разгрузка, сборка и разборка ИПТ должны проводиться с применением исправных механизмов, приспособлений и инструментов.

6.4.3. Компоновка ИПТ должна обязательно включать циркуляционный клапан, обеспечивающий восстановление циркуляции бурового раствора в любой момент операции по испытанию скважины.

6.4.4. Компоновка ИПТ должна иметь составные части (узлы), обеспечивающие двойное перекрытие притока флюида из пласта (клапан ИПТ и запорный клапан).

6.4.5. При свинчивании и развинчивании труб и составных частей ИПТ запрещается находиться в радиусе действия машинных (буровых) ключей.

6.4.6. При сборке и креплении узлов ИПТ над ротором (правое вращение) необходимо следить, чтобы не было самопроизвольного отворота правых резьб узлов, расположенных выше бурового ключа. Для контроля на соединениях делают метки (вертикальные линии мелом) и следят за положением этих меток (при отвороте метки расходятся).

6.4.7. Скважинные манометры нужно подготовить к работе согласно руководству по эксплуатации приборов. Количество глубинных манометров и места их установки в компоновке ИПТ выбирают согласно принятой технологической схеме испытания объектов. В перспективе на ближайшие годы геликсные манометры должны быть заменены на электронные с долговременной памятью.

Рисунок 6.3.3. Схема обвязки устья скважины при испытании ИПТ: 1 — фильтр; 2 — пакер; 3 — бурильная труба; 4 — кондуктор; 5 — ротор; 6 — ведущая бурильная труба; 7 — вертлюг; 8 — буровой шланг; 9 — стояк; 10 — отвод стояка; 11 — быстросъемное соединение; 12 — запорный кран; 13 — задвижка; 14 — опора; 15 — гибкий безнапорный шланг; 16 — емкость с водой – 1 м3; 17 — УП 245×140.

…Назад. Раздел 5 | Содержание | Раздел 7. Далее…

Предохранительные клапаны, воздухоотводчик и циркуляционный насос.

Предохранительные клапаны не используется при открытой системе отопления. Основным назначением клапана является защита котла от повреждений в случае резкого скачка давления в системе. Как правило о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками. Во время реагирования клапана часть воды естественно будет сбрасываться из системы, это обеспечивает сброс давления и защиту.

Воздухоотводчик необходимо устанавливать сразу после монтажа котла, это необходимо во избежание «завоздушивания системы». Воздушник должен стоять строго вертикально вверх. Если воздушник начинает протекать, перед ним устанавливается отсечной клапан, для удобства замены на новый.

Циркуляционный насос будет исправно работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам. Механизм насоса следует защитить от грязи и мусора извне.

Обвязка скважины своими руками по шагам

Под этим термином понимают установку и подключение оборудования, которое приводит систему водоснабжения в действие. Работы выполняются после того, как завершается бурение и обустройство. Обвязка скважины предполагает монтаж кессона, скважинного или колодезного насоса, гидроаккумулятора и прочих узлов, отвечающих за стабильную подачу воды от источника к точкам потребления.

Установка кессона на верхнюю часть обсадной трубы

Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.

Такая схема обвязки скважины может быть реализована следующим образом:

  1. Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
  2. Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
  3. Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.

Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.

Подберите насосную и фильтровальную системы

Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:

  1. Производительность насосной станции не может быть большей, чем дебит скважины.
  2. Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.

В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.

В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.

Гидроаккумулятор

В качестве оснащения, обеспечивающего автономность работы системы водоподачи, используется манометр, гидроаккумулятор и реле, которое будет включать и отключать насос, когда это необходимо.

Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.

Полный печень решаемых задач выглядит так:

  • предотвращение гидроударов, способных вывести из строя элементы и узлы;
  • экономия моторесурса насоса методом периодических отключений когда это возможно;
  • накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
  • поддержание давления в трубопроводе постоянным в допустимых пределах.

При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.

Подвод трубопровода и монтаж дополнительного оборудования

Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.

Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.

Что нужно для водоснабжения из скважины

При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.

Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:

Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.

В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.

Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.

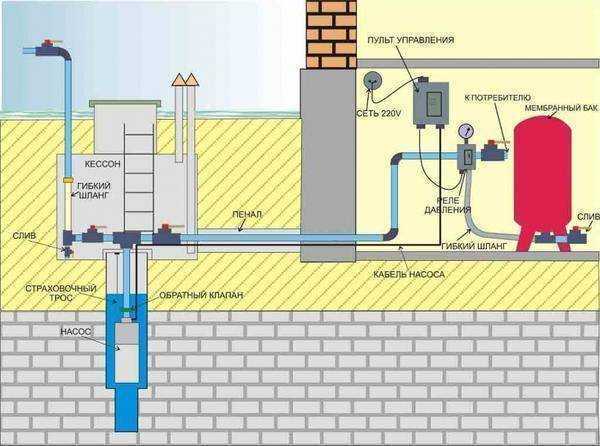

Схема обвязки скважины с глубинным насосом

Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.

Автоматика.  Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.

Пример обвязки водоисточника с поверхностным насосом в доме

Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.

Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.

Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.

Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.

Виды скважин

Схема подключения и обвязка гидроаккумулятора

Для надежного функционирования насоса и надежности оборудование подключают к автоматическим схемам управления. К их числу относятся реле и манометр.

Также важную роль играет гидроаккумулятор. Многие его расценивают как накопительную емкость

Он помогает создать запас воды, что важно для бесперебойного водоснабжения, но выполняет и другие важные функции. Например, нужен для предотвращения гидравлических ударов, которые возникают при включении и выключении насосного оборудования, для продления срока службы электрического насоса

Система автономного водоснабжения и схемы обвязки гидроаккумулятора

Основная задача гидроаккумулятора — поддержание стабильного давления. Для выбора такого элемента нужно оценить условия эксплуатации системы, определить общий объем необходимой жидкости и др. Устанавливают гидроаккумулятор, нужные приборы подключают к гидробаку специальными гибкими шлангами.

Обвязка скважины — важное условие формирования эффективной системы автономного водоснабжения на участке. Несмотря на недостатки, лучшим вариантом считается устройство кессона, поскольку скважина защищена от замерзания

Обвязка скважины: схема, материалы и выполнение работ

Чтобы система водоснабжения работала с высокой эффективностью, нужно правильно спроектировать и установить все ее элементы. Обвязка скважины играет такую же роль, как выбор насоса или подключение труб.

Система водоснабжения частного дома

Что такое обвязка

Важно для автономной подачи воды правильно подключить скважину. Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом). Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом)

Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом).

В загородном жилище, предназначенном для постоянного проживания, трубопровод следует делать более фундаментальным. Для этого трубы прокладывают в толще грунта, чтобы они проходили ниже уровня промерзания.

Под обвязкой подразумевают целый комплекс работ, который призван решить ряд задач, связанных с подключением и эксплуатацией насосного оборудования и трубопровода.

Обвязка скважины самостоятельно.

К числу таких мероприятий относятся:

  • установка насосного оборудования, для чего используются электронасосы, которые нужно опускать в скважинное отверстие (с помощью троса их закрепляют либо на крышке адаптера, либо на оголовке);
  • организация бесперебойного водоснабжения дома — для этого осуществляется подключение напорной трубы от электронасоса к водопроводу;
  • защита скважин от промерзания, загрязнения и атмосферных осадков;
  • обустройство трубопровода и запуск системы.

Выбирается нужная схема обвязки скважины.

Она включает такие этапы, как:

  • обустройство кессона, приямка или адаптера;
  • проектирование соответствующей конструкции системы водоснабжения;
  • выбор насоса и фильтра, которые отвечают потребностям пользователя.

На завершающих этапах производится установка гидроаккумулятора и запуск двигателя.

Общий порядок обустройства

Обустройство скважины (или, как принято называть, обвязка устья скважины) начинается с монтажа защитной конструкции (кессон, бункер и т.п.). Затем устанавливается оголовок и обеспечивается внешняя герметизация системы

Важное мероприятие по подготовке скважины к эксплуатации: спуск погружного оборудования

Насос для откачки воды или нефти опускается на страховочном тросе, к которому крепится питающий кабель. Спускаемая установка соединяется в единую систему при помощи хомутов. На трубе устанавливаются необходимые фитинги и крепежные элементы. Внутри кессона монтируется гидроаккумулятор для обеспечения постоянного потока поднимаемой жидкости. Он поддерживает необходимое давление, что стабилизирует работу насоса.

Необходимый элемент — станция управления с системой автоматики. В ее состав входят: схема включения-выключения насоса, реле давления, датчик сухого хода насоса, контролирующие приборы. Чаще всего схема автоматики монтируется непосредственно на корпусе гидробака. Завершающим этапом становится подведение электропитания

Важно при вводе кабеля обеспечить надежную герметизацию

Обустройство нефтяной скважины требует особой надежности, т.к. помимо рассмотренных требований возникает необходимость обеспечения экологической безопасности. Нефть не должна попадать в почву даже в небольшом количестве.

Повышенные требования к герметичности устья нефтяной скважины удовлетворяются при помощи специальной колонной головки и монтажа фонтанной устьевой арматуры. Обвязка устья предусматривает герметизацию межтрубного пространства. Выпускается несколько типов головок, в частности, одно-, двух-, трех-, четырех- и пятиколонные устройства.

https://youtube.com/watch?v=t8rwPz2mA54

Фонтанная арматура предназначена для:

  • удержания насосно-компрессорной колонны труб;
  • обеспечения герметичности;
  • контроля межтрубного пространства;
  • направления нефти и газа в выводящую линию;
  • регулирование эксплуатационных режимов;
  • обеспечения противодавления на забой.

В концевой зоне фонтанной арматуры находятся задвижки, соединяющие скважинную трубу с оборудованием для сбора нефти и отделения попутного газа.

Обустройство устья является важнейшим мероприятием по обеспечению работоспособности скважины после ее бурения. Только качественный и правильный монтаж оборудования позволяет создать необходимые условия для подъема жидкости. Для этой цели лучше использовать стандартные устройства и арматуру, способные обеспечить необходимую надежность.

Для чего нужна обвязка устья скважины


Обвязка скважины — комплекс работ по обеспечению бесперебойной работы автономного водопровода

Обвязка – это комплекс инженерных работ, которые обеспечивают эффективное подключение к водопроводной системе, а также бесперебойную и беспрепятственную эксплуатацию погружного или поверхностного насоса.

Как правило, после проведения работ, удается решить следующие задачи:

  • Защита сети автономного водоснабжения от промерзания с приходом холодов.
  • Обустройство подходящего места для насосного оборудования, куда без проблем можно приблизиться для обслуживания и ремонта оборудования.
  • Защита обсадной трубы от отрицательного воздействия окружающей среды, например, осадков, мусора.
  • Подключение напорной трубы от электронасоса к сети водоснабжения.

В завершение нужно опустить погружной насос на требуемую глубину, что позволит эффективно поднимать воду на поверхность без утраты производительности и мощности насосной станции.

Процесс обвязки скважины имеет перечень требований. Необходимые условия:

Монтаж кессона непосредственно на устье или верхней части обсадной трубы.
Подбор насосного оборудования и его установка, также важно позаботиться об обеспечении системы электропитанием.
Копка траншей, а также укладывание в них труб до водозаборных точек в строгом соответствии с проектом.
Монтаж основного и вспомогательного оборудования, которым ранее не был оснащен кессон.

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.

Последовательность установки кессона:

  1. Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
  2. Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
  3. Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
  4. Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
  5. Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.
