Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

Керамическая заглушка.
Трубка, которая пропускает свет.
Стеклянная колба, которая обладает высокой механической прочностью.
Электрод.
Металлический штенгель, через который эвакуируется газ из прибора.
Бариевый штенгель.
Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Виды ИЗУ

Двухконтактный аппарат

Зажигающие устройства могут быть последовательного типа и параллельного. Приборы параллельного типа оснащены двумя контактами. Напряжение при их работе поступает не только на лампу, но ответвляется на дроссель. В результате возможен пробой: изоляция пускорегулирующей аппаратуры не выдерживает таких напряжений. К тому же при отсутствии в цепи или перегорании лампы двухконтактный прибор сломается. Рекомендуемое расстояние от защитного устройства до пускорегулирующей аппаратуры составляет всего 2 м. Однако, такие аппараты дешевле.

В приборе последовательного типа три контакта. При последовательном подключении при перегорании или отсутствии источника света защитное устройство продолжает работать. Расстояние между дросселем и импульсным прибором не ограничивается. Но к концу срока службы источника света проявляется выпрямительный эффект, который приводит к неверной работе пускорегулирующей аппаратуры. Импульсный защитный аппарат при этом работает постоянно, что приводит к выходу всей системы из строя.

Для индикации возможных проблем в трехконтактные приборы встраивают таймер. Таймер отключает прибор через заданное время в случаях отсутствия/перегорания источника света или безуспешной попытке разжечь лампу.

Также есть разделение по мощностям и типу цоколя Е27 и Е14.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

Керамическая заглушка.
Трубка, которая пропускает свет.
Стеклянная колба, которая обладает высокой механической прочностью.
Электрод.
Металлический штенгель, через который эвакуируется газ из прибора.
Бариевый штенгель.
Цоколь.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Устройство натриевых ламп

Внешне эти лампы имеют сходство с ДРЛ. Внешний корпус – баллон цилиндрической формы из стекла, но бывает и в форме эллипса. В нем расположена «горелка» – трубка, внутри которой происходит дуговой разряд. Электроды расположены с ее торцов. Они соединены с цоколем. Натрий не применяется при изготовлении «горелки», так как его пары довольно сильно воздействуют на стеклянный корпус. Кроме того, внешняя колба играет еще и роль «термоса» – изолирует горелку от внешней окружающей среды.

На рисунке упоминается геттер. Он редко упоминается в справочной документации. Геттер – это газопоглотитель, адсорбер. Он способен улавливать и удерживать газ за исключением инертных. Он находит свое применение не только в газоразрядных лампах, но и в радиоэлектронике – электровакуумных приборах. Его основное назначение – увеличение срока службы. Отсутствие посторонних веществ снижает «отравление» электродов.

Сама горелка изготовлена из поликора – поликристаллической окиси алюминия. Ее получают путем спекания. Причем только альфа-форма кристаллической решетки приемлема для изготовления корпуса разрядной трубки. Она характеризуется максимальной плотностью «упаковки атомов». Это разработка фирмы General Electric. Разработчик назвал этот материал «лукалос». Он устойчив к парам натрия и пропускает около 90 процентов видимого излучения. К примеру, днат 400 имеет трубку длиной 8 сантиметров, диаметром 7.5 миллиметров. С увеличение мощности увеличивается размер «горелки». Электроды изготовлены из молибдена. Кроме натрия в парообразной форме, закачан инертный газ – аргон. Он требуется для облегчения образования разряда. Для улучшения светоотдачи вводят ртуть и ксенон. При работе лампы температура в горелке достигает 1200-1300 кельвинов. Около 13000 по шкале Цельсия. Для предотвращения повреждении из колбы выкачивается воздух. Вакуум достаточно сложно поддерживать, так как при температурном расширении могут появляться микроскопические щели и отверстия. Через них может заходить воздух. Для устранения этого используются специальные прокладки. Колба разогревается не так сильно, как горелка. Обычная температура – 1000 С. В свечении выражены оранжевый, желтый, золотистый цвета.

Ранее лампы имели только круглый резьбовой цоколь, как у бытовых ламп накаливания. Однако, недавно появился новый тип цоколя – Double Ended.

Вне зависимости от конструкции спектра будет примерно одинаков.

В основном, этот тип ламп используется агропредприятиями. Они, как правило, тоньше в два раза, чем стандартное исполнение натриевой лампы. Колба изготовлена из кварца. Внутри колбы находится азот. Горелка имеет два электрода для подачи импульса и последующего питающего напряжения для поддержания разряда. Выводы расположены с торцов лампы, это более совершенное решение, позволяющее избежать термической деформации колбы.

Разработаны ДНаТ-лампы и с двумя горелками.

Разновидность, представленная на фото, как правило, используется для тепличного размещения (в целях досветки). Вторая горелка – это металлогалогеновая лампа. По сути, эта модель представляет собой гибрид ДНаТ и МГЛ в едином корпусе.

Но существуют и модели, в которых находится пара идентичных горелок. Они находятся в общем баллоне и соединены параллельно. Делается это для поочерёдного использования каждой из газоразрядных трубок. Во время работы только одна излучает свет. Зажигается именно та, где будут более подходящие условия. Такое решение позволяет снизить общие эксплуатационные расходы. В остальном варианты с одной или двумя трубками не имеют никаких принципиальных различий, параметры мощности и светового потока будут одни и те же. Принципиальные схемы не изменяются.

Как запустить лампу ДНаТ

Как правильно подключить натриевую лампу ДНаТ к сети? Как видно из вышесказанного, на прибор недостаточно подать питающее напряжение: холодная горелка имеет большое сопротивление и просто не запустится. Для создания пускового высоковольтного импульса служит специальный узел – импульсное зажигающее устройство (ИЗУ).

После пуска лампочки ток через нее необходимо ограничивать. Этим занимается балласт: электромагнитный или электронный. Первый (ЭмПРА – электромагнитный пускорегулирующий аппарат) представляет собой дроссель – катушку с незамкнутым магнитопроводом. Второй (ЭПРА – электронный пускорегулирующий аппарат) является электронной схемой – ограничителем тока.

Дроссель включается последовательно с лампочкой, ИЗУ – параллельно. Существует 2 типа ИЗУ – двухвыводной и трехвыводной. Первый более прост в подключении и меньше стоит, второй делает работу схемы более корректной. При использовании трехвыводного ИЗУ в момент пуска высоковольтный разряд подается только на лампу, а не на лампу + балласт, как в случае с двухвыводным устройством. Схема подключения осветителя с использованием обоих типов ИЗУ приведена ниже.

Схемы подключения лампы ДНаТ с использованием двух- и трехвыводного ИЗУ

Обрати внимание, что на схемах обозначены ноль и фаза. Балласт всегда включается в разрыв фазного провода. На ИЗУ тоже есть соответствующие обозначения, не забывай их соблюдать

На ИЗУ тоже есть соответствующие обозначения, не забывай их соблюдать.

Теперь по поводу конденсатора С, который обозначен на схеме штрихпунктиром. Он не является обязательным, но не будет лишним его поставить. Служит этот конденсатор для компенсации реактивной мощности и некоторого увеличения КПД схемы. Конденсатор должен быть неполярным бумажным и рассчитанным на напряжение не ниже 400 В. Его электрическая емкость зависит от мощности осветительного прибора. Для ДНаТ 250 Вт хватит 35 мкФ, для ДНаТ 400 Вт емкость нужно увеличить до 45 мкФ.

И еще один совет. Устанавливай лампочку ДНаТ только в хлопчатобумажных перчатках или при помощи чистой тканевой салфетки. Дело в том, что колба прибора нагревается до 300 градусов. Оставленные тобой на колбе отпечатки пальцев сгорят, и образуется плохо проводящий тепло слой нагара. В результате произойдет локальный перегрев, и стекло лопнет. Если же ты или кто-то другой уже «захватали» лампочку, то протри ее салфеткой, смоченной спиртом.

Прибор можно выбросить из-за трещины, появившейся в результате локального перегрева грязного стекла

Схема подключения ИЗУ: конкретные схемы

В зависимости от количества контактов импульсные зажигающие устройства подключаются либо последовательно, либо параллельно. Схема подключения обычно указывается на корпусе изделия.

Общие схемы подключения

Подключение двухконтактного ИЗУ

Двухконтактные приборы используются для ламп, напряжение розжига которых меньше 2 кВ. Главным образом, это дуговые металлогалогенные и натриевые источники света малой мощности. Схема подключения: параллельная.

Схема подключения двухконтактного ИЗУ

Ток, идущий на лампу, не проходит через защитное устройство. Однако, высокочастотные импульсы, формирующиеся для розжига, влияют на балласт и могут привести к его пробою. Поэтому при параллельном подключении обязательно применение дросселей с изоляцией, устойчивой к повышенным напряжениям (2-5 кВ).

Подключение трехконтактного ИЗУ

Трехконтактные аппараты постепенно вытесняют двухконтактные. Они подключаются последовательно. Прибор с последовательным подключением надежнее: исключается пробой на балласт. Подключение защитного устройства к источнику света можно разделить на несколько этапов:

один отрицательный провод из электрического щитка подключить к однотипному зажиму ИЗУ, а второй – к лампе;
фазовый провод разомкнуть, вставить в балласт, а контакт балласта – в зажим «В» ИЗУ;
средний провод подключают к патрону источнику света.

Рассмотрим конкретные схемы подключения.

ИЗУ-Т характеризуется небольшими размерами (диаметр 35 мм на 50 мм), стандартным креплением и встроенным таймером (не во всех моделях). Предназначено для совместной работы с магнитным балластом и лампами ДНаТ и ДРИ мощностью до 1000 Вт (220 В) и до 2000 Вт (380 В). Конструкция моделей с таймером позволяет балласту дольше оставаться в исправном состоянии, повторно зажигать источник света при кратковременном отключении электричества, уменьшает вероятность пробоя магнитного балласта.

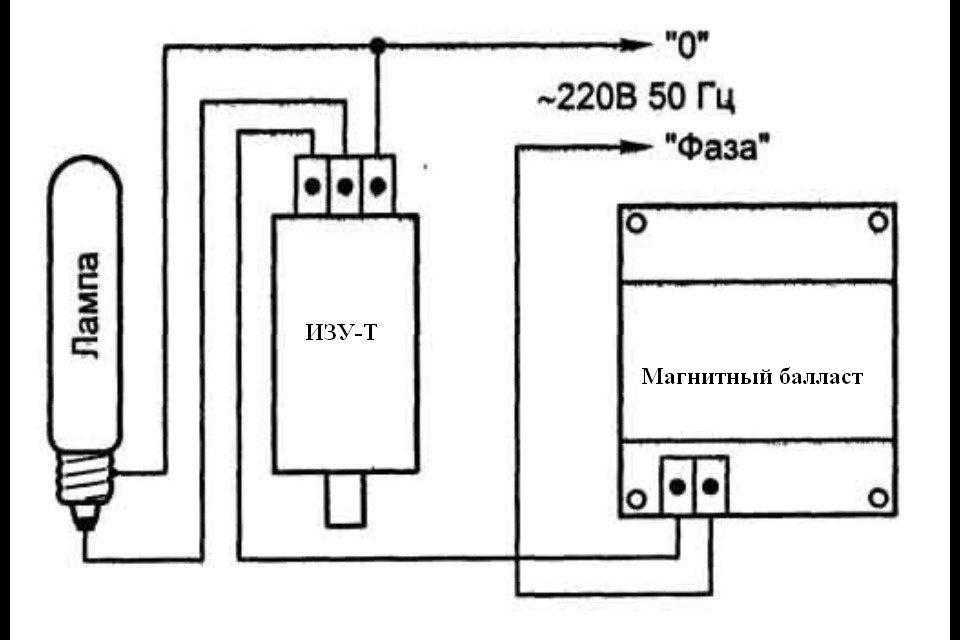

Схема подключения ИЗУ-Т

ИЗУ-250-1000 Вт используются для розжига ДНаТ, ДРИ и МГЛ. Размер: 60×78 мм. Рекомендуется использовать с электромагнитным балластом. Степень защиты IP20.

Схема подключения ИЗУ-250

ИЗУ-1М используются для включения ДНаТ мощностью от 100 до 400 Вт и ДРИ мощностью от 35 до 400 Вт. Работает в широком диапазоне температур: от -45⁰ до +70⁰С. Габаритные размеры: 32×27×30 мм.

Схема подключения ИЗУ-1М

Распространенные ошибки при подключении

Использование оборудования, не предназначенного для данного типа ламп. Каждому типу и мощности источников света соответствует свой тип дополнительной аппаратуры. Использование несовпадающих типов приведет к поломке источника света.
То же самое относится к мощности: все дополнительные приборы должны быть подходящими к мощности источнику света.
Установка газоразрядного источника света голыми руками. Кожный жир превратится в черные пятна, которые могут привести к поломке или взрыву лампы. Используйте перчатки, или протрите спиртом колбу перед использованием.
Несоблюдение электрической схеме. Обычно схема подключения имеется на корпусе. Необходимо строго ей следовать.

Дроссель

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Натриевые лампы низкого давления

Трубка наполняется соответствующим количеством металлического натрия и инертными газами — неоном и аргоном. Разрядная трубка помещается в защитную рубашку из прозрачного стекла, обеспечивающую тепловую изоляцию разрядной трубки от наружного воздуха и поддержание оптимальной температуры, при которой тепловые потери незначительны. В защитной рубашке должен быть создан высокий вакуум, так как от величины и поддержания в период работы лампы вакуума зависит КПД лампы. На конце наружной трубки укреплен цоколь, обычно штифтовой, для присоединения к сети.

Схемы подключения натриевых ламп высокого давления.

Сначала при зажигании натриевой лампы возникает разряд в неоне, и лампа начинает светиться красным светом. Под влиянием разряда в неоне разрядная трубка нагревается и натрий начинает плавиться (температура плавления натрия 98°С). Часть расплавленного натрия испаряется, и по мере повышения давления паров натрия в разрядной трубке лампа начинает светиться желтым светом. Процесс разгорания лампы продолжается 10—15 мин.

Натриевые лампы относятся к наиболее экономичным из существующих источников света. На КПД лампы оказывает влияние ряд факторов: температура разрядной трубки, теплоизоляционные свойства защитной рубашки, давление газов-наполнителей и др. Для получения наибольшего КПД лампы температура разрядной трубки должна поддерживаться в пределах 270—280° С. При этом давление паров натрия составляет 4*10-3 мм рт. ст. Повышение и понижение температуры против оптимальной приводит к снижению КПД лампы.

Для сохранения температуры разрядной трубки на оптимальном уровне необходимо лучше изолировать разрядную трубку от окружающей атмосферы. Применяемые в отечественных лампах съемные защитные трубки не обеспечивают достаточной теплоизоляции, поэтому изготавливаемая нашей промышленностью лампа типа ДНА-140, мощностью 140 вт, имеет световую отдачу 80—85 лм/вт. Сейчас разрабатываются натриевые лампы, у которых защитная трубка представляет собой одно целое с разрядной трубкой.Такая конструкция лампы обеспечивает хорошую теплоизоляцию и вместе с усовершенствованием разрядной трубки путем устройства на ней вмятин дает возможность поднять световую отдачу ламп до 110—130 лм/вт.

Давление неона или аргона должно быть не более 10 мм рт. ст., так как при более высоком их давлении может наблюдаться перемещение паров натрия в одну из сторон трубки. Это приводит к снижению КПД лампы. Для предотвращения перемещения натрия в лампе на трубке предусматриваются вмятины. Срок службы лампы определяется качеством стекла, давлением наполняющих газов, конструкцией и материалами электродов и др. Под воздействием горячего натрия, особенно его паров, стекло подвергается сильной эрозии.

Сравнительная шкала температур ламп.

Натрий — сильный химический восстановитель, поэтому, соединяясь с составляющей основой стекла, кремниевой кислотой, он ее восстанавливает до кремния, и стекло чернеет. Кроме того, стекло поглощает аргон. В конце концов в разрядной трубке остается один неон, и лампа перестает зажигаться. Средний срок службы лампы составляет от 2 до 5 тыс. ч.

Лампа включается в сеть с помощью автотрансформатора с большим рассеянием, который обеспечивает получение необходимого для зажигания лампы высокого напряжения холостого хода и стабилизацию разряда.

Основной недостаток натриевых ламп низкого давления — одноцветность излучения, что не позволяет использовать их для целей общего овещения в производственных условиях, из-за значительного искажения цвета предметов. Весьма эффективно применение натриевых ламп для освещения, транспортных подъездных путей, автострад и в ряде случаев наружного архитектурного освещения в городах. Отечественная промышленность выпускает натриевые лампы в ограниченном количестве.
