Как самостоятельно настроить давление в гидроаккумуляторе

Что из себя представляют гидроаккумуляторы, каково их предназначение и задачи?

Гидроаккумулятор (экспанзомат, гидрофор) – это резервуар из металла, внутри оборудованный резиновой мембраной. В бытовых изделиях пространство между корпусом и мембраной заполняется воздухом, а инертным газом – в производственных. Упругая перепонка, совершающая колебания, разделяет установку на две части, одна из которых посредством ниппеля контактирует с атмосферой, другая – подключается к водоснабжению.

Схема устройства гидроаккумулятора

При заполнении бака жидкостью, мембрана растягивается и сдавливает воздух до тех пор, пока давление не сравняется с действием сжимаемого воздуха. Затем открывается специальный клапан, воздух из емкости выдавливается в воду. При падении напора в трубах до параметра, когда срабатывает реле давления, включается в работу насос, добавляя жидкость в бак устройства.

Насос продолжает работать еще некоторое время после закрытия крана, это происходит до момента выравнивания силы к определенному уровню, приводящему к включению второго датчика. Для защиты насосного оборудования от преждевременного износа на входе системы помещают фильтры. В некоторых моделях мембраны для гидроаккумуляторов заменяют на гибкую грушу.

Основным назначением подобных резервуаров является поддержка давления воды в водопроводе. Для насоса это необходимое условие, в кране всегда должен быть нормальный напор жидкости, в противном случае он включается-выключается несколько раз в течение секунды. Поэтому неизбежна поломка. Гидроаккумуляторы призваны предотвратить подобные нежелательные ситуации. Таким образом, можно выделить следующие задачи расширительных мембранных баков:

автоматизация процесса подачи воды;
поддержание, обеспечение плавного изменения давления воды в системе;
защита от гидроударов;
ограничение повторных кратковременных включений насоса, увеличение его ресурса;
предоставление минимального запаса жидкости.

Виды экспанзоматов

Различают следующие типы резервуаров, находящихся под гидравлической энергией:

Экспанзоматы с механическим накопителем. Они подразделяются на: пружинные и грузовые. Вследствие ряда недостатков на практике имеют ограниченное применение и не получили широкой распространенности.
Экспанзоматы с пневматическим накопителем. Показали высокую энергоемкость при минимальных размерах, малую инерционность, отличаются простотой конструкции и надежностью. В зависимости от разделительных элементов бывают поршневые устройства, мембранные и баллонные. Последние – самый распространенный тип на средний расход в гидросистемах быстрого действия. За разделительную основу взят резиновый баллон под давлением газа. Жидкостная полость соединяется с системой. Когда давление в водопроводе увеличивается, баллон сжимается, и вбирает определенное количество воды в аккумулятор, когда уменьшается – сжатый газ жидкость вытесняет обратно в систему.Поршневой работает по такому же принципу, различие в разделительной среде, в качестве которой используется поршень. Их небольшая стоимость обуславливается простотой конструкции, при этом предоставляется большой объем (до 500 литров). Мембранные имеют преимущество в незначительных габаритах. Устанавливаются, где необходимо оперативное высвобождение энергии. Однако вместимость рабочей жидкости невелика. Разделителем выступает каучуковая мембрана.
В продаже также встречаются гидрофоры для горячего водоснабжения, окрашенные в синий цвет.
Для погружных насосов создан вертикальный резервуар. Гидроаккумулятор 24 литрами предпочтителен для насосных установок мощностью до 600 Вт, сосуды с емкостью 50 литров – для насосов, мощность которых достигает 1 кВт, гидроаккумулятор 100 литрами – для насосного оборудования до 1,5 кВт. Существуют и горизонтальные компоновки, рекомендуемые для эксплуатации с поверхностными насосами.

Список источников

sovet-ingenera.com
py-sm.com
stroy-podskazka.ru
remontir.info
iseptick.ru
StrojDvor.ru
nasosovnet.ru
inhouze.info
homeli.ru

Виды гидробаков

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Советы от

Чтобы в дальнейшем у вас не было проблем с работой аппаратуры, мы рекомендуем:

Датчик лучше подсоединять посредством отдельной линии со своим устройством защитного отключения.
Реле следует обязательно заземлить. Для этого производители предусмотрительно сделали специальные клеммы.
Не затягивайте гайки до упора, это приведет к эксплуатации прибора с большими погрешностями.
При появлении на корпусе влаги немедленно выключите насосное оборудование. Это говорит о том, что произошел прорыв резиновой мембраны. В таком случае блок ремонту не подлежит, его нужно заменить на новый.
Наличие фильтрующих элементов – обязательно! Если они не входят в комплектацию станции (что маловероятно), то купите их и установите. Иначе вы загубите дорогостоящую технику.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

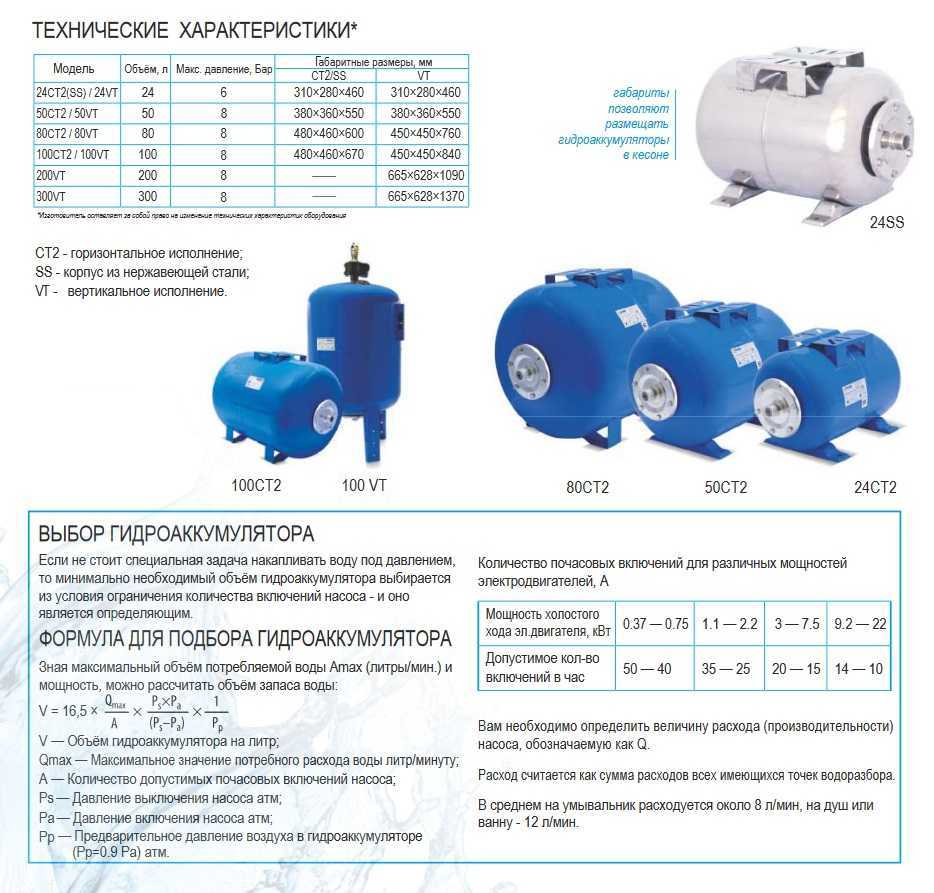

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос». Следует не путать провода

Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

Устройство и функции гидроаккумулятора

Гидроаккумулятор представляет собой небольшую коробку с дополнительными элементами под крышкой, которые отвечают за его работу. Аккумулятор крепится к выходу штуцера емкости. Механизм оснащен пружинами, необходимыми для регулирования гаек.

Принцип работы устройства:

Пружины соединяются с мембраной, которая контролирует силу нажима.
В помпу подается сигнал о включении.
В процессе наполнения бака увеличивается давление. После этого устройство дезактивирует помпу, подавая соответствующий сигнал.
По ходу расходования воды нажим становится слабее. Система автоматически запускает двигатель.

Попавшая в емкость жидкость приводит к растягиванию резиновой мембраны, вытесняя воздух из полости. Давление в гидравлическом аккумуляторе увеличивается

Помимо этого гидравлический ккумулятор выполняет ряд функций:

исключает риск гидроудара, который может произойти из-за быстрого изменения скорости подачи воды;
поддерживает в устройстве минимальный запас воды;
контролирует запуск и отключение насоса.

Профилактика появления проблем

К основным проблемам относят:

снижение давления внутри гидроаккумулятора;
непопадание воды в гидробак.

Проблема	Причина возникновения
Упадок давления	Появление протечек на стыке фланец-ниппеля. Возникновение неплотности на стыке фланца и грушевидной мембраны.
Непопадание воды	Засорение фильтров. Резкое снижение электропитания или частый перебой в режиме электросети. Попадание воздуха в гидробак.

Для предотвращения проблем требуется регулярное проведение профилактических мер, а именно:

исследования внутренности бака раз в 6 месяцев;
ежегодная проверка плотности прилегания мембраны;
ежемесячный осмотр насоса на наличие внешних дефектов;
проверка реле давления каждые полгода.

Если прекращено использование гидроаккумулятора на зиму, то необходимо сливать из него воду, а перед применением проводить проверку всех элементов на наличие внешних и внутренних повреждений.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Виды гидроаккумуляторов

Гидроаккумуляторы имеют несколько показателей, по которым их делят на виды. В большинстве случаев критерием деления служат размер, назначение и исполнение. Так, по размерам бывают:

маленькие – до 50 литров;
средние – 50-100 литров;
большие – больше 100 литров.

Маленькие приборы лучше устанавливать, если мощность насоса в скважине не превышает 2м³/час. Средние идеально подойдут для производительности в 3.5м³/час, а большие для насосов мощностью в 5 кубометров. По назначению этот прибор делят всего на два вида:

для горячей воды;
для холодной воды.

Соответственно, первый вид всегда окрашен в красный цвет, а второй в синий или голубой. Кроме того часто различаются баки по материалу, из которого изготовлена мембрана. Так, бак для питьевой воды сделан из безопасной резины. Последним критерием является исполнение гидроаккумуляторов:

вертикальные;
горизонтальные.

Первый вид устанавливается в том случае, если в помещении мало места. В остальных случаях применяют горизонтальные гидроаккумуляторы в комплекте с наружным насосом.

Нюансы подключения гидроаккумулятора

Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:

Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.

Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

Как правильно отрегулировать давление в гидроаккумуляторе

Чтобы прибор исправно и долго работал, нужно грамотно отрегулировать несколько параметров:

давление, при котором насос включается;
давление, при котором насос отключается;
напор воздуха в мембранном баке.

Первый и второй показатель регулирует реле давления. Регулировать лучше несколько раз, чтобы максимально снизить погрешность.

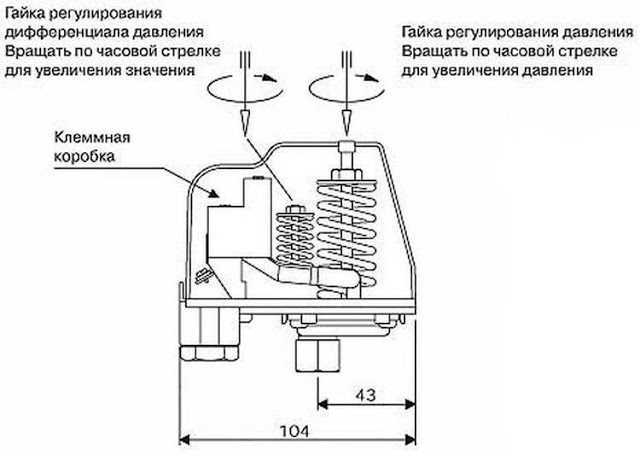

В реле давления нужно найти две пружины, которые различаются по своим размерам. Они обе закреплены гайками. Большая отвечает за активацию насоса, а маленькая нужна для установки и определения минимального и максимального давления. Они обе соединены со специальной мембраной , которая замыкает и размыкает контакты.

Чтобы отрегулировать эти пружины, нужно ключом повернуть гайки, которыми они закреплены. Если крутить гайку по часовой стрелке, то пружинка будет сильнее сжиматься, а это приведет к повышению порога включения прибора. Вращение в обратном направлении уменьшает уровень, при котором срабатывает устройство. Сама регулировка всего прибора проходит следующим образом:

Проверяется уровень давления в баке, если требуется, то лучше подкачать компрессором.
Гайки на большой пружине поверните в требуемую сторону.
Откройте кран, чтобы сбавить напор. В определенный момент включится насос, давление, которое было в эту единицу времени, зарегистрирует манометр. Если это значение не устраивает, то повторите все заново, пока не достигнете оптимального значения.
Теперь нужно настроить малую пружину. Она отличается повышенной чувствительностью, поэтому ее нужно поворачивать максимум на пол оборота.
Показатель малой пружины определяется при закрытых кранах и активном насосе. Манометр покажет значение, при котором прибор отключится. Если он выше 2.5-3 атмосфер, то рекомендуется ослабить гайку.
Слейте всю воду и запустите прибор. Если все показатели в норме, то все получилось. Если нет, то придется регулировать заново, пока не получится.

Еще раз повторюсь, все показатели необходимо брать в паспорте изделия. Так как обычно на разных моделях они отличаются.

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

Отключают электронасос от питания.
Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

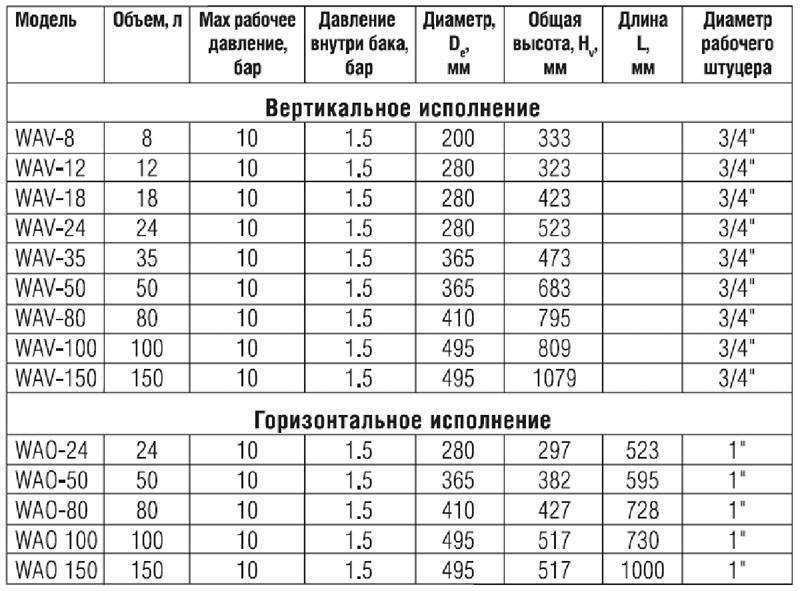

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Как оптимально отрегулировать давление в гидроаккумуляторе
