Как правильно подключить автоматический выключатель

4 основные характеристики дифференциального выключателя

• количество полюсов;
• номинальный ток аппарата;
• защитная характеристика (B, C или D);
• ток утечки (ток дифференциального расцепителя).

Две первых характеристики относятся к любым защитным аппаратам. Третья характеризует автоматические выключатели. Четвертая относится к УЗО и АД.

В однофазной сети применяются дифавтоматы с двумя полюсами. К ним подключают нулевой и фазный провод. Клеммы фазного провода маркируют цифрами или не маркируют вовсе. Нулевые клеммы подписывают буквой «N». Некоторые дифавтоматы, например АД12 компании IEK, состоят из трех модулей. При этом полюсов у них все-таки 2.

Ток дифференциального расцепителя — это основная характеристика УЗО и дифференциальных выключателей. Обычно, защитные отключающие устройства и дифавтоматы настраивают на токи утечки: 10мА, 30мА, 100мА или 300мА. Аппараты с уставкой 10мА и 30мА, применяют для защиты человека от поражения электрическим током. Приборы, настроенные на 100мА и выше, предназначены для защиты от возникновения пожара.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

• Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза — L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
• При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Подключаем без заземления

Как правильно подключить УЗО

Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.

Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.

Схема подключения двухполюсного УЗО

Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.

Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.

Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.

Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Алгоритм подключения

Пошаговый процесс подключения защитных автоматов в квартирном распределительном щитке:

1. Визуальный осмотр корпуса прибора на предмет дефектов.
2. Обесточивание квартирного распредщитка посредством нажатия рубильника вниз.
3. Проверка отсутствия напряжения всех контактов индикаторной отверткой.
4. Фиксация автомата на монтажной рейке защелкой сзади корпуса.
5. Снятие изоляционного покрытия проводников бокорезами.
6. Оппрессовка открытых концов гильзами.
7. Подсоединение фазы и нейтрали – от провода питания на верхние зажимы и от выбранной сети на нижние зажимы.

По окончании работ понадобится включить напряжение и протестировать автомат.

Расшифровка обозначений серии F200 ABB

В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:

• F2 — серия;
• F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
• 202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
• А — переменный и пульсирующий ток, АС — только переменный;
• номинальный ток — 16,25,4,,63,80,100;
• ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.

Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:

• серия F200;
• двухполюсное (однофазное);
• экономичного исполнения (без подключения дополнительных устройств);
• переменного тока;
• номинальный ток — 63А;
• ток срабатывания (ток утечки) — 0,03А.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

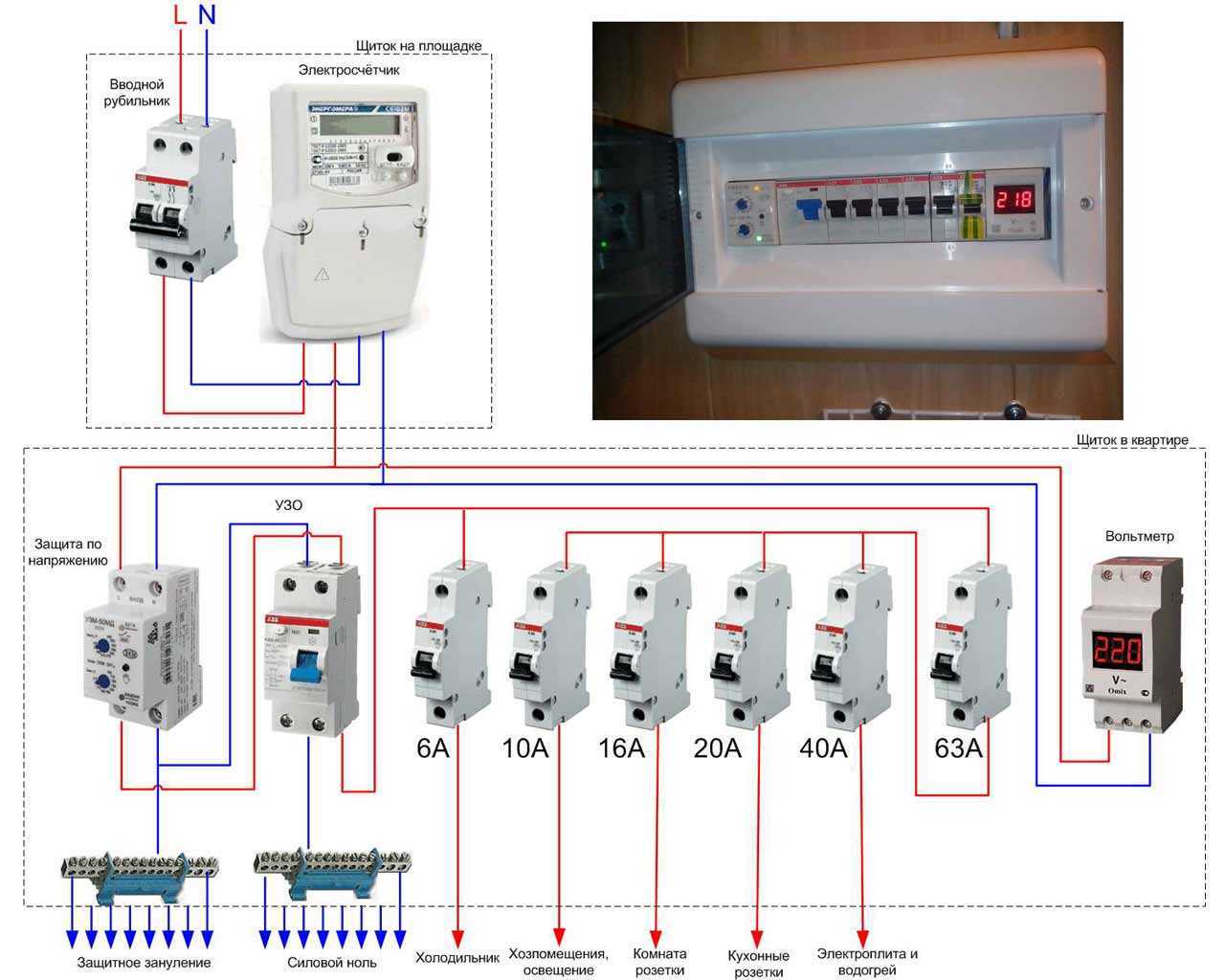

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

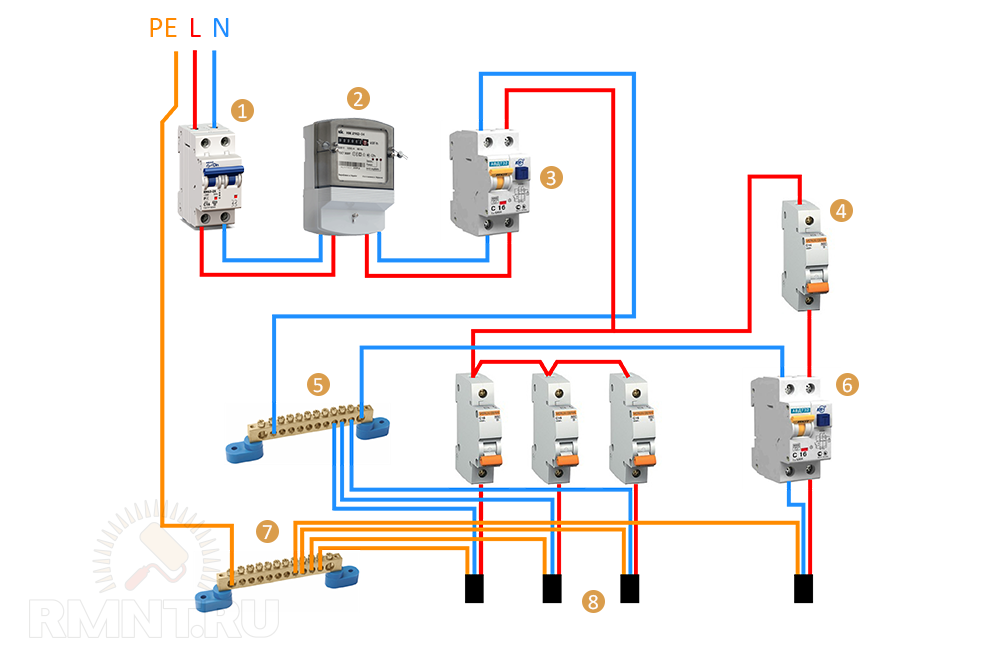

При установке дифавтомата в схему с заземлением существует 2 варианта:

• вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
• дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

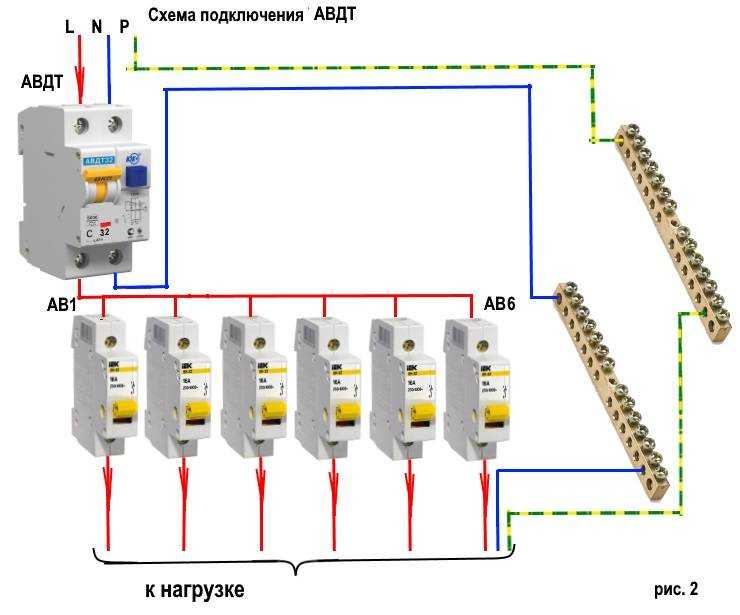

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Схема 1:

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Схема 2:

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Выбор схемы

В трехпроводной сети с заземляющим проводом, допускается подключение дифавтомата или УЗО в отдельных помещениях или на отдельные группы потребителей. Остальные группы защищаются установкой автоматического выключателя с соответствующим нагрузке номинальным током.

В двухпроводной сети, схема подключения должна предусматривать наличие защитного устройства на входе в распределительный щит. Только при соблюдении этого условия вся электропроводка окажется защищенной.

Для правильной и надежной работы электропроводки в двухпроводной сети целесообразно устанавливать дифференциальные автоматы или устройства защитного отключения на каждую группу. Каждая цепь должна защищаться отдельным устройством. Вводной дифавтомат должен иметь параметры номинального тока не меньше суммарного, который может возникнуть в защищенных цепях.

Основные ошибки при подключении автоматов

• Разберем ошибки, которые наиболее часто встречаются:
• подключение концов жил гибкого многожильного провода без оконцевания;
• попадание изоляции под контакт;
• подключение жил разных сечений на одну клемму;
• пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

1. Пример подключения автоматических выключателей перемычками из разных сечений кабеля:
2. На первый автомат приходит «фаза» проводом 4 мм2,
3. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Устройство и принцип действия

Дифавтомат относится к сложному электротехническому оборудованию. Фактически состоит из нескольких автономных структурных составляющих. В их числе:

1. Система автоматического выключения. Контролирует нагрузочный ток. При достижении максимальных значений, например, при коротком замыкании или запредельной мощности потребителей электроэнергии, срабатывает за 0,06 сек. При утечке тока в результате оголения проводки (пробой изоляции) или других неполадок в кабелях и проводах, разрыв сети происходит с задержкой до 1 часа. Отключение производят магнитный и тепловой расцепители. Быстрота процесса зависит от величины отклонения тока от стандартного значения. Автомат приводится в действие при разнице текущего и номинального токов выше 25%.
2. Дифференцированный трансформатор. Предназначен для защиты людей и животных от поражения током. Работа основана на использовании электромагнитной катушки. При достижении разницы между входящими и исходящими токами критических значений катушка мгновенно разрывает цепь.
3. Рейка ручного переключения аппарата. Имеет два положения — включено и выключено. Используется при ремонтных и профилактических работах, а также при подключении потребителей электропитания.

Установка дифференциального выключателя

Установка дифавтомата производится в строгом соответствии с требованиями ПУЭ (Правила устройства электроустановок). Аппарат размещается в распределительном щите на Din — рейках, к которым крепится с помощью специальных зажимов — защёлок. Компактный корпус изготовлен из диэлектрического материала. Часто применяются полимерные композиты, обладающие необходимыми для электрических устройств свойствами: прочностью, термической и антикоррозийной стойкостью, повышенной противопожарной сопротивляемостью.

Выключатель крепится к щитку таким образом, чтобы входные жилы находились сверху. На корпусе коробки показано правильное направление монтажа. Подсоединяемые провода на концах оголяются и зачищаются специальным инструментом для снятия изоляции. Высокотехнологичные приборы чувствительны. Даже незначительные повреждения сердечника провода приведут к некорректной работе системы защиты. Как минимум увеличится число ложных срабатываний выключателя.

Фазный и нулевой провода требуется подключить к устройству через специальные ячейки. Встречаются случаи, когда жилы соединяются с изделием, минуя автомат. Такая схема соединения чревата опасными последствиями.

Грубая ошибка — соединение нулевого провода на выходе из устройства с другими нулями на электрическом щитке. Проходящие токи превысят номинальное значение для устройства, вызывая беспричинное срабатывание. Такой же эффект имеет место при соединении нуля с заземлением. Такая схема устарела. Она пригодна для двухпроводных сетей с грубой защитной системой.

При двух или трёх элементах в электросети требуется следить за тем, чтобы фазы и земля подключались правильно. Нередко к энергопотребителю подводят фазный провод от одного прибора, а ноль — от другого, что исключает возможность защиты сети.
