Центробежный вентилятор: особенности, устройство и виды, правила выбора

Ванвент ВР-В2-120-60-Е – регулировка скорости

Устройство для вентиляции помещений малой габаритности. Силовой агрегат и крыльчатка – ebmpapst (Германия). Питание от стационарной электросети 220 вольт. Корпус и лопасти изготовлены из стали, что способствует надёжности и устойчивой работе.

Предусмотрена возможность изменения числа оборотов посредством электронного бесступенчатого узла управления. Разработан для эксплуатации во влажной и пыльной среде. Неприхотлив в обслуживании, не требует особых профилактических мер по уходу.

Плюсы:

Возможность изменения числа оборотов, регулировка производительности.
Неприхотлив, надёжен, переносит попадание влаги и пыли.
Лёгкий, хорош для применения в мастерской, гараже.

Минусы:

Очень шумный на полной мощности, стоишь рядом, рядом начинает резать слух.

Сферы применения

Вентилятор центробежный является наиболее распространенным вентиляционным механизмом на промышленных предприятиях. Это устройство применяется во всех отраслях производства.

Центробежный вентилятор используется в таких целях:

Охлаждение двигателей внутреннего сгорания в автомобильной промышленности.
Транспортировка газа, разных веществ и материалов в здании.
Применение в системах центрального охлаждения или отопления.
Фильтрация загрязнений и другие промышленные процессы.

Иногда для выполнения промышленных задач одного вентилятора недостаточно. В таком случае запускают серию приборов, которая может состоять из двух и более ЦВ.

Достоинства и недостатки

Вентилятор в системе воздуховодов Центробежные приборы отличаются от аналогов высоким уровнем производительности, позволяющими им быстро и качественно охлаждать воздух в помещениях. Такие модели полностью безопасны и удобны за счет идущих вниз воздушных потоков, что делает их идеальным выбором для производственных нужд. Оптимальное соотношение цены и качества дает возможность использовать их и в быту, подобрав нужную модель под конкретный дизайн интерьера и индивидуальные потребности. В перечень основных плюсов центробежных устройств входят:

компактные габариты;
малое количество пусковых токов;
возможность регулировать производительность;
защита от чрезмерных нагрузок.

У центробежных устройств практически нет минусов. Некоторые пользователи отмечают более высокий уровень шума центробежных вентиляторов, особенно канальных и кухонных, по сравнению с аналогичными приборами.

Составляющие агрегата

Центробежный вентилятор состоит всего из нескольких сборных частей, каждая из которых имеет простой механизм изготовления. Основные части устройства:

защитных кожух, который отводит от агрегата лишние частицы и большие механические элементы, способные повредить лопасти;
несколько лопастей (количество зависит от размера агрегата), осуществляющие нагнетание воздуха;
двигатель, дающий энергию для работы всей установки;
колесо, сообщающее выработанную двигателем энергию лопастям и приводящее их в движение;
виброфильтр, снижающий вибрации и уровень шума в пространстве рядом с вентилятором;
отверстия или узел для входа и выхода воздуха, где происходит разрежение.

Некоторые детали (количество лопастей, отверстий, размер агрегата, сложность фильтров) зависит от специфики устройства. Так, промышленные агрегаты оснащаются более сложными фильтрами, а домашние обычно вообще их не имеют. Подбор устройства, выбор фильтра лучше доверить специалистам.

Класс защиты IP

От пользователя часто скрыты конструктивные особенности того или иного вентилятора. Поэтому их принято классифицировать по области применения. Например, знакомые всем кухонные вытяжки. Или вентиляторы, монтируемые непосредственно в воздушный канал санузла. Есть модели, предназначенные для установки на место форточки и множество других решений.

При выборе того или иного вентилятора важно правильно оценивать его условия эксплуатации. А именно, где будет работать устройство, во влажной или сухой среде, с запыленным или чистым воздухом, с опасностью падения предметов на лопасти или без

И здесь полезно обратить внимание на класс защиты прибора

Стандарт IP описывает допустимый уровень опасности для прибора от попадания механических предметов и воды. После упомянутых букв указываются две цифры. Первая описывает допустимые параметры мусора и мелких предметов, попадание которых устройство выдержит без поломки. 0 означает отсутствие защиты, а имея IP6 — прибор может работать в как угодно сильно запыленном помещении.

Вторая цифра стандарта описывает влагостойкость. Здесь 0 также означает отсутствие защиты. Но переплачивать за высший ранг не стоит. IP42 означает, что прибор выдержит разовые брызги или может находиться под слабым, моросящим дождем. Устройства с IP55 разрешается бросить на газоне во время полива. Вентилятор IP56 способен работать на борту лодки в шторм.

Высшие ранги защиты от воды позволяют прибору выдерживать серьезные испытания. IP67 означает, что устройство равнодушно к любым потокам воды и не испортится после 30 минут под водой на глубине 1 м. А самые дорогие приборы с классом защиты IP68 способны работать погружении в жидкость длительное время.

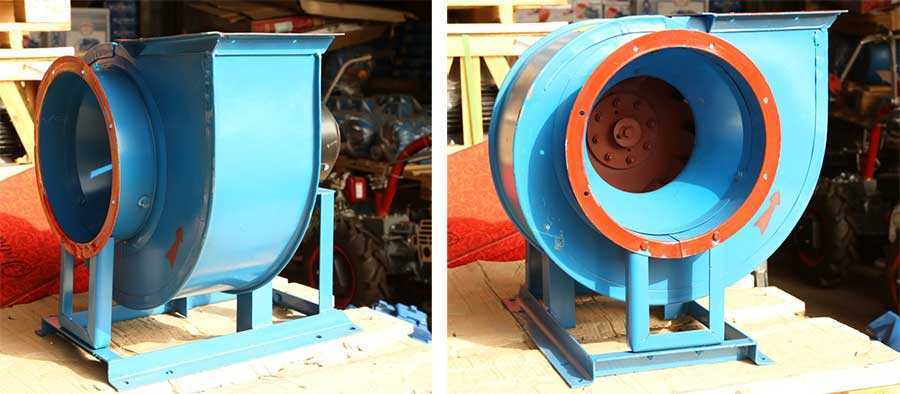

Конструктивные особенности вентиляторов Улитка

Промышленный радиальный вентилятор Улитка имеет конструкцию, предназначенную для одностороннего всасывания воздуха. Устройство оборудовано спиральным поворотным корпусом, внутри которого располагается рабочее колесо с лопастями. Рабочее колесо приводится в движение электромотором, расположенным вне рабочей зоны, в дополнительной защитной оболочке. В результате, за счет создания центробежной силы в спиральном поворотном корпусе, обеспечивается втягивание воздуха и его выброс по предусмотренным каналам.

Радиальные вентиляторы могут иметь различное исполнение, что позволяет применять их во всевозможных условиях. В частности, устройства представлены:

В общепромышленном исполнении – стандартное решение для большинства случаев;
Коррозионностойкое исполнение – для работы в агрессивных условиях, при повышенной влажности или при работе с агрессивными рабочими средами;
Взрывозащищенное исполнение – для работы в условиях повышенной взрывоопасности.

Лопасти, установленные на рабочем колесе, загнуты назад, что позволяет повысить КПД работы двигателя, а также снижает шум. Электродвигатель, устанавливаемый на радиальные вентиляторы, имеет функцию плавной регулировки скорости вращения.

Источники

https://oventilyacii.ru/ventilyaciya/ulitka-ventilyatsionnaya-osobennosti-vytyazhnogo-tsentrobezhnogo-ventilyatora.html
https://TopVentilyaciya.ru/ventilyaciya/vytyazhka-ulitka.html
https://z-plus.ru/category/radialnye-ventiljatory/
https://mos-clim.ru/radialnyj-ventilyator-ulitka

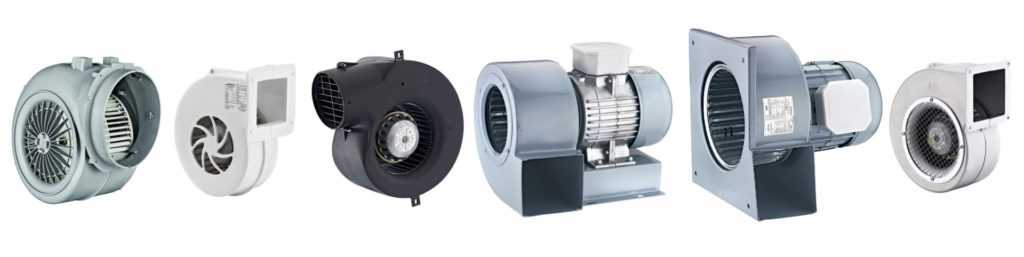

Центробежные вентиляторы

Простота конструкции центробежных вентиляторов позволяет обеспечивать огромную производительность, хорошие показатели давления воздуха. А простота гарантирует им надежность в очень сложных условиях.

Конструкционно центробежный вентилятор состоит из нескольких важных функциональных узлов:

двигатель;
система прокачки воздуха в виде плоского колеса с лопатками;
корпус, не только выполняющий роль несущей конструкции, но и формирующий циркуляцию воздуха.

Вся конструкция накрывается дополнительной оболочкой. Она служит звукоизолирующим кожухом. Обычно он обшивается шумопоглощающим материалом.

Система прокачки воздуха представляет собой плоское колесо. Оно состоит из пары дисков. Один из них сплошной, он соединен с двигателем. Второй имеет большое центральное отверстие. Между собой диски соединены по периметру лопатками-лопастями. При вращении они формируют поток воздуха, направленный наружу колеса.

Забор рабочего тела производится через центральное отверстие одного из дисков. В зависимости от конфигурации и формы лопастей, насосы способны:

работать с твердыми составляющими потока, модели не имеют дисковых элементов;
перемещать воздух с незначительным содержанием твердых примесей, однодисковые решения;
работать с чистым воздухом, в широком диапазоне выходных объемов и давлений, классические двухдисковые модели.

В трехдисковых насосах две области лопаток. Подобные модели путем реверсирования двигателя способны перекачивать рабочее тело в двух направлениях.

Как это работает

Работу центробежного вентилятора можно описать достаточно просто.

Двигатель при включении устройства начинает вращать лопастное колесо.
Воздух между лопатками под действием центробежной силы начинает двигаться наружу.
На внутренней части лопастного колеса образуется зона низкого давления.
Воздух снаружи под действием разности давления поступает в центр колеса.
Движение воздуха к краю лопастного колеса заканчивается на границе — стенке корпуса. Здесь кинетика рабочего тела преобразуется в давление.
Образованное лопастным колесом давление воздуха выбрасывает последний через выходной патрубок.

Такая простая схема работы обуславливает надежность конструкционного решения центробежного вентилятора. Сегодня он встречается повсеместно в системах вентилирования, для поддержания формы уличных надувных аттракционов, в схемах удаления пыли и других твердых частиц из воздуха.

Виды лопастей

В зависимости от конфигурации лопастей, у насоса могут быть разные эксплуатационные характеристики. Это не только выходные технические параметры в виде давления и объема перекачки воздуха. Применяя те или иные конфигурации лопастей, инженеры добиваются снижения массогабаритных показателей насоса и уровня шума.

Изогнутые назад лопасти не позволяют пыли накапливаться внутри вентилятора, хорошо подходят для воздуха с большим уровнем примесей.
Изогнутые вперед лопасти прокачивают максимальное количество воздуха, насос способен обеспечить большое давление.
Самый простой тип лопастей — прямые радиальные. Они применяются в насосах с низким давлением, отличаются малым уровнем шума. Для защиты от эрозии лопатки обрабатывают специальными составами.

Главные характеристики центробежных вентиляторов

К основным характеристикам любого кулера, в том числе и центробежного, относятся:

Показатель давления;
Объемное использование воздуха;
Частота, с которой вращаются лопасти;
КПД устройства;
Степень звукового давления.

Сейчас большинство из производителей вентиляционного оборудования имеют в своем ассортименте центробежные механизмы с выходом, который подходит каналам с круглыми сечениями. Их диаметр составляет от 100 до 400 миллиметров. Также ими производятся воздуховоды с прямоугольным сечением с размерами от 300х150 миллиметров до 1000х500 миллиметров. Расширение, таким образом, модельного ряда дало возможность применять данные конструкции не только в бытовых, но и в промышленных вентиляционных системах.

Принцип работы

Устройство и принцип работы центробежного вентилятора

Вентиляторы этого типа представлены в двух вариантах: с радиальным или осевым входным отверстием для всасывания воздушного потока. На первоначальном этапе воздушные массы выходят на поверхность крутящегося импеллера. Далее лопатки крыльчатки делят их и переносят внутрь стандартной камеры, где происходит сжимание масс воздуха. На следующем этапе запускается процесс нагнетания потоков в камере и повышается давление газа.

Заключительный цикл работы вентилятора включает отвод сжатого газового вещества к отверстию выхода, после чего воздух начинает поступать в центральный воздуховод и двигаться в заданном направлении. Во время разрежения воздушная масса перемещается от трубопровода либо из замкнутого пространства и затем выводится в окружающую среду либо дополнительное помещение.

Руководство по установке небольших моделей вентиляторов

Радиальный вентилятор поднимается на фундамент с помощью лебедок или надвижкой по лагам.

Монтаж агрегатов с небольшими габаритами осуществляется тоже с использованием виброизоляторов. Монтируются они на металлическое основание либо же основу из бетона. Помимо этого, доступен вариант их монтажа на кронштейнах. Последние производятся из прокатного металла и в готовом виде вмуровываются в стену.

Ввиду того что модели небольших габаритов всегда поставляются уже собранными, весь монтаж сводится к установке агрегата на подготовленное основание либо раму. До вмуровывания нужно подготовить отверстия либо крепежные элементы. Виброизоляторы можно заменить резиновыми прокладками толщиной в 0,5-1 см.

Главные характеристики центробежных вентиляторов

К основным характеристикам любого кулера, в том числе и центробежного, относятся:

Показатель давления;
Объемное использование воздуха;
Частота, с которой вращаются лопасти;
КПД устройства;
Степень звукового давления.

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

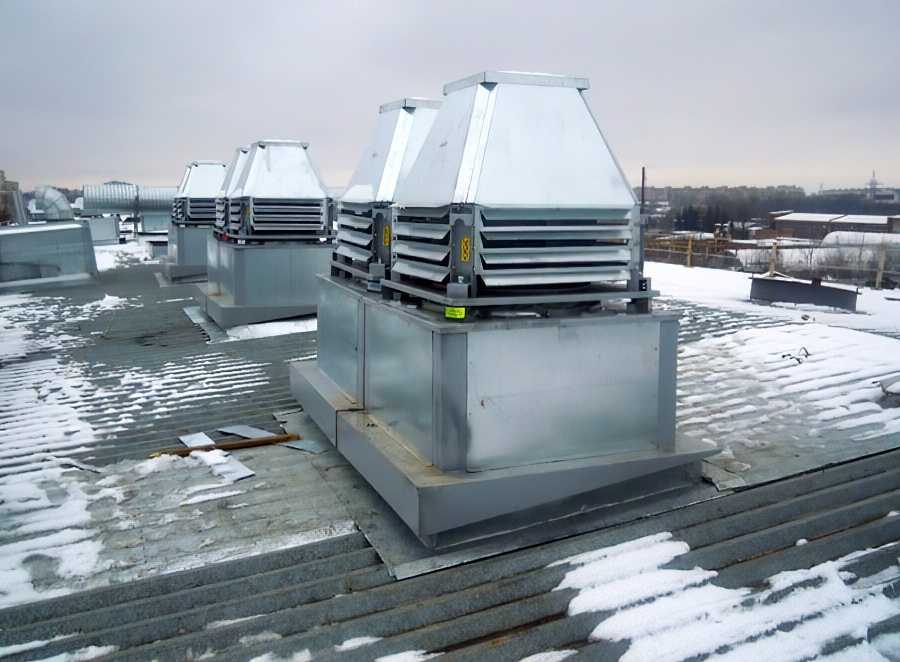

Крышные вентиляторы

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже — аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

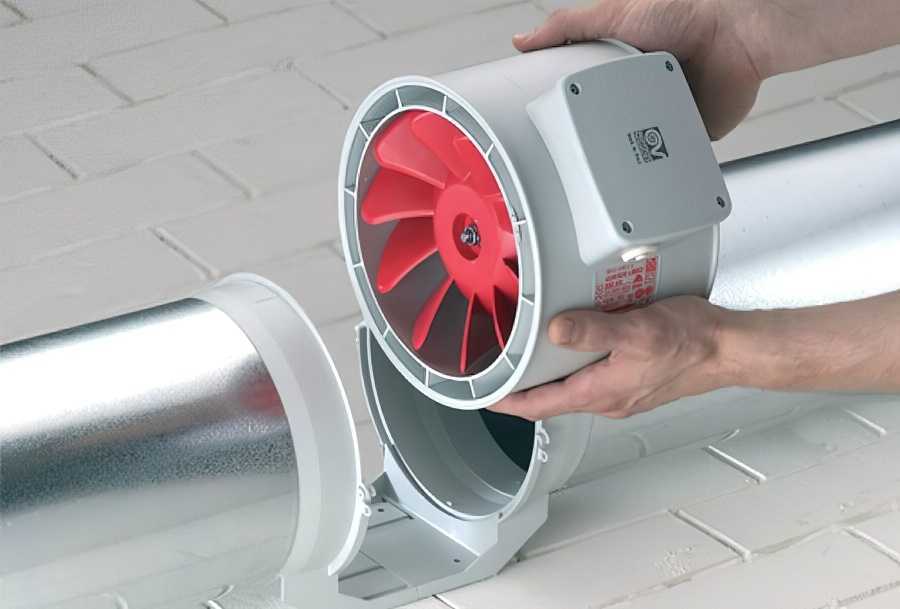

Установка в вентиляционный канал вентилятора осевого вида

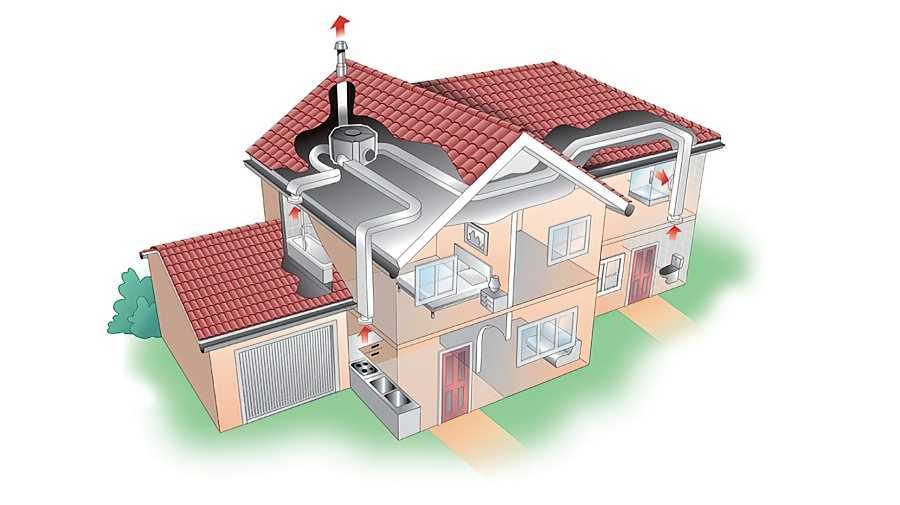

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Многозональный вид вентилятора для обустройства частного дома

Дополнительное преимущество — упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Виды радиальных вентиляторов

В целом все виды вентиляторов можно разделить в зависимости от:

направления движения воздуха — бывают вытяжные (односторонние) и двустороннего всасывания;
показателя воздушного давления;
направления вращения (бывают правосторонние и левосторонние).

вентиляторы рассчитаны на то, чтобы вытягивать воздух из помещения. Прибор активно выводит загрязненный и отработанный воздух.

Вентиляторы низкого давления (до 1 кПа) используются для работы с невзрывоопасными газами и воздушными потоками умеренной запыленности при температуре до +80 °C.

Чаще всего они применяются на промышленных предприятиях, но возможно и использование в обычных жилых домах.

Преимущества:

надежность, прочность и безопасность;
простота монтажа;
способность выдерживать большие нагрузки;
хорошее соотношение цены и качества;
большая функциональность;
длительный срок эксплуатации.

Приборы среднего давления (1 кПа-3 кПа) используются для работы с умеренными объемами воздуха при высоком сопротивлении. Они подходят для систем вентиляции разных типов помещений.

Обычный вентилятор работает в температурных условиях до +80 °C, а термостойкий может выдержать до +200 °C

Важно, чтобы воздух в помещении не был сильно загрязнен

Концентрация примесей не должна превышать 100 мг/м3. Также нельзя допускать попадания в прибор взрывоопасных примесей и волокнистых и липких частиц.

Преимущества:

широкая сфера применения;
сбалансированность конструкции;
безопасность и надежность;
качественные технические характеристики.

Приборы высокого давления (3 кПа-12 кПа) используются также при температуре не выше +80 °C и с малозагрязненным воздухом. Устанавливают их в системах вентиляции и кондиционирования воздуха технических помещений.

Преимущества:

бесперебойность работы;
прочность и надежность;
простота конструкции.

Кроме этого, бывают радиальные вентиляторы с дополнительными функциями:

канальные;
пылевые;
взрывозащищенные.

Канальное устройство используют в вентиляционных системах, предназначенных для разных типов помещений.

Прибор имеет одно рабочее колесо и оборудован широким входным каналом. Устройство имеет прямоточную конструкцию и комплектуется двигателями, рассчитанными на однофазную (220 В) и на трехфазную (380 В) систему электроснабжения, в зависимости от мощности прибора. Канальный радиальный вентилятор может иметь встроенную шумо- и теплоизоляционную систему.

Пылевые центробежные вентиляторы отличаются износостойкостью и хорошо подходят для вентиляции крупных промышленных помещений.

Благодаря особым техническим характеристикам прибор можно использовать для вывода из помещений воздуха, содержащего абразивные частицы.

Вытяжные вентиляторы, вне зависимости от направления вращения, используются для отведения воздушных масс, в которых могут содержаться примеси в виде металлической пыли, древесных опилок и других подобных мелких частиц.

Использовать прибор рекомендуется на сварочных и деревообрабатывающих производствах.

Взрывозащищенные приборы часто использую на промышленных предприятиях и на опасных объектах.

Устройства устанавливаются в зданиях и помещениях, в которых могут образовываться и накапливаться газы, способные к возгоранию или взрыву, в количестве, превышающем норму.

Таким образом, предназначение их заключается в выводе воздуха и газов различной горючести, что возможно благодаря высокому рабочему давлению и особенностям конструкции.

Приборы изготавливают из материалов, которые не нагреваются до опасных температур и не способствуют появлению искр. Часто для изготовления деталей используются алюминиевые сплавы.

Корпус — центробежный насос

Распределение давления на диски рабочего колеса насоса.| Насос консольного типа. / — полумуфты. 2 — ротор. 3 — крышки подшипника. 4 — гайка крепления подшипника. 5 — радиальный подшипник. 6 — крышка подшипника. 7-крышка механического уплотнения. 8 — — букса. 9, 10 — втулки. / / — уплотнительное кольцо наружное. 12 — уплотнителыюе кольцо внутреннее. 13 — тайна крепления колеса. 14 — всасывающий патрубок. IS — рабочее колесо. 16 — механическое уплотнение.

Корпуса центробежных насосов по конструкции бывают цилиндрическими, спиральными, секционными. Спиральные корпуса представляют собой отливки сложной формы; у крупных и средних насосов спиральные корпуса обычно имеют горизонтальный разъем. Секционные корпуса представляют собой набор секций, имеющих разъем в плоскости, перпендикулярной оси насоса.

Корпус центробежного насоса выполняется в виде трубы из стали; внутренняя поверхность ее чисто обрабатывается.

Корпуса центробежных насосов отливают из чугуна, углеродистой стали, легированной стали или выполняют из керамики и пластических масс. Материал внутренних деталей насосов назначают исходя из рабочих условий ( давления, температуры, частоты вращения рабочих колес) и коррозионности перекачиваемой жидкости.

Универсальная характеристика.

Корпусы центробежных насосов отливаются из чугуна, углеродистой стали, легированной стали или выполняются из керамики и пластических масс. Материал внутренних деталей насосов назначают, исходя из рабочих условий ( давления, температуры, скорости вращения рабочих колес) и коррозионности перекачиваемой жидкости.

Корпус центробежного насоса может быть изготовлен из серого чугуна, модифицированного чугуна или из стали. Стальной корпус центробежного насоса может быть отлит из углеродистой или легированной стали. Имеются центробежные насосы, корпуса которых изготовляют из стальной поковки.

Одноступенчатый центробежный насос.

Внутри корпуса центробежного насоса находится одно или несколько рабочих колес. Соответственно центробежные насосы делятся на одно — и многоступенчатые.

Для корпусов центробежных насосов в качестве расчетной нагрузки принимается давление гидропробы, приложенное статически. Следует отметить, что распределение давлений в корпусе при гидропробе отличается от действительного. В рабочих условиях давление распределяется неравномерно, а увеличивается от давления подпора до давления нагнетания в отводе корпуса. Закон распределения давления зависит от типа насоса. В насосах, работающих на высоком подборе, условия гидропробы близки к действительным.

Конструкция корпуса центробежного насоса определяется тремя основными факторами: температурой, давлением и физико-химическими свойствами перекачиваемой жидкости.

Повышение температуры корпуса центробежного насоса или оттаивание на нем инея указывает на значительное снижение его производительности вследствие неправильной сборки узлов, износа ушютнительных колец или засорения рабочего колеса.

Проточные каналы корпуса центробежного насоса состоят из каналов, подводящих и отводящих жидкость от рабочего колеса. От характера движения жидкости в каналах корпуса насоса зависит движение жидкости в рабочем колесе. На расчетном режиме работы насоса относительное движение жидкости в рабочем колесе считается установившимся. Для обеспечения установившегося относительного движения в рабочем колесе необходимо, чтобы поток до и за колесом был осесимметричным. Создание осесимметричного потока перед колесом и за ним является одним из основных требований, предъявляемых к конструкции проточных каналов корпуса.

Наиболее вероятными дефектами корпуса центробежного насоса являются коррозийный износ отдельных мест внутренней полости, дефекты отливки, обнаруженные в процессе эксплуатации насоса ( свищи), износ посадочных мест, забоины и риски плоскости разъема, местные трещины.

Какого производителя и тип лучше выбрать?

При выборе центробежного вентилятора необходимо обращать внимание не только на его технические параметры, но и на планируемые условия эксплуатации. К примеру, центробежные вентиляторы стандартного исполнения предназначаются для перемещения воздуха, температура которого не превышает +80 градусов

При этом в рабочей средне должно содержаться никаких липких или агрессивных веществ, а содержание твердых примесей и пыли не должно превышать показателя в 100 миллиграммов на метр кубический. В то же время центробежные вентиляторы специализированного исполнения могут работать с высокозапыленными и взрывоопасными средами.

Еще одним важным параметром, на который следует обратить внимание при выборе вентилятора, является его производительность – показатель, характеризующий количество воздуха, которое прибор сможет переместить за установленную единицу времени. При расчете такого показателя следует учитывать подсосы или потери воздуха в воздуховодах

Стоимость центробежных вентиляторов определяется множеством факторов: типом оборудования, мощностью и особенностями эксплуатации.

В настоящий момент цены на бытовые центробежные вентиляторы начинаются с одной тысячи рублей, при этом стоимость промышленных центробежных устройств может достигать даже нескольких сотен тысяч рублей. Поэтому в каждом конкретном случае точную стоимость агрегата следует уточнять непосредственно у продавца.

Устройство

Центробежные вентиляторы, в простонародье называемые улитками из-за сходного внешнего вида, состоят из следующих деталей: спиралевидного корпуса, рабочего колёса с установленными на нём лопатками, имеющими на концах загибы вперёд или назад, станины, и привода (электро или пневмо).

Вид в разрезе:

Стрелками указано движение потока газа при работе вентиляторного агрегата.

То, в какую сторону направлены загибы на лопатках, определяется назначением конкретного вентилятора. Лопатки с загнутыми назад концами дают повышенную на 20% экономичность и возможность нормальной работы при перегрузках по расходу газа. Агрегаты с загнутыми вперёд лопатками имеют свои преимущества, это меньший уровень производимого шума из-за более низкой скорости вращения, и компактность, из-за меньших размеров рабочего колёса и соответственно корпуса.

В станине установлены подшипники для валов двигателя и крыльчатки. На вентиляторные установки обычно ставятся роликовые подшипники, заполненные маслом. На тех моделях, которые эксплуатируются в условиях высоких температур, во избежание перегрева, подшипники оснащены водяной системой охлаждения.

А также в вентиляторе могут быть установлены входные и выходные заслонки для управления потоками газа внутри его.

Принципиальное устройство

Центробежный вентилятор состоит из рабочего колеса, представляющего собой лопастной ротор с лопатками небольшой высоты. Их количество зависит от диаметра колеса. Форма лопастей чаще всего бывает:

загнутой назад (относительно основного вращения), что обеспечивает высокий КПД, энергоэффективность и возможность сжимать воздух до высоких давлений;
загнутой вперед, что делает вентилятор менее эффективным (меньшее КПД, малая скорость вращения), но менее шумным.

Рис 1. назад загнутые лопатки

Рис 2. вперед загнутые лопатки

Реже встречаются модели с плоскими лопатками (практически не применяются в современных устройствах из-за низкого КПД) и лопатками специальной формы исполнения (данные лопасти могут иметь разнообразную геометрию и размеры).

Ротор помещают в кожух-диффузор спиральной конструкции. Кожух оснащен всасывающим и нагнетательным патрубками (в мощных вентиляторах может быть два всасывающих и два нагнетательных патрубка).

Вал соединятся с двигателем:

непосредственно (рабочее колесо расположено на валу), что позволяет получить компактный, но шумно работающий прибор;
через ременную передачу (на валу вентилятора при этом имеется шкив, через который проходит вращающий его ремень), что увеличивает размеры устройства по сравнению с прямым соединением, но обеспечивает относительно бесшумную работу;
прямым подключением.

Типы приводных механизмов

Схема работы центробежного вентилятора.

Во многом на работу вентилятора, а именно на вращение лопастей, влияет тип привода. На сегодняшний день их 3:

Прямой. В данном случае крыльчатка напрямую соединена с валом двигателя. От скорости вращения мотора будет зависеть и скорость лопастей. В качестве недостатка этой модели выделяют следующие: если двигатель не имеет регулировки своей скорости, то и вентилятор будет работать в одном режиме. Но если учесть, что холодный воздух имеет более высокую плотность, то кондиционирование будет само по себе происходить быстрее.
Ременный. В данном типе устройства имеются шкивы, которые расположены на валу двигателя и крыльчатки. Соотношение диаметров шкивов обоих элементов влияют на скорость работы лопастей.
Регулируемый. Тут регулировка скорости происходит за счет наличия гидравлической или магнитной муфты. Ее месторасположение – промеж валов мотора и импеллера. Чтобы проще было осуществить этот процесс, такие центробежные вентиляторы имеют автоматизированные системы.

Использование центробежных конструкций

Конструкции такого образца бывают напольные и настольные. Их мобильность обеспечивает простоту в эксплуатации, а также легкость в установке. Применение таких механизмов возможно в любых местах, в которых имеется доступ к электропитанию.

Частные дома или квартиры обычно оснащают ванные комнаты, санузлы или кухни данной техникой. Это способствует поддержанию нормальной влажности воздуха, а также избавлению от неприятных запахов. Размещают такие конструкции в соединенных с шахтами для вентилирования отверстиях. Иногда центробежные вентиляторы и их применение зависит от того, насколько высокими влагозащитными свойствами они обладают.

На вредном производстве, когда есть необходимость быстрого удаления загрязненного воздуха, используются прямоточные центростремительные установки.

Любая промышленность не сможет обойтись без такого рода комплектующего. А выбирать их следует исходя из сферы дальнейших применений и назначений.

Такое оборудование очень важную нишу занимает в процессе промышленного производства. Это и очищение воздуха, и создание благоприятных условий труда для рабочих предприятия. Механизмы в промышленной зоне не требуют особого ухода, необходимо будет только периодически смазывать их и следить за износом деталей.

Описание оборудования

Центробежные вентиляторы отличаются великолепной эффективностью, которая достигается за счёт быстрого вращения радиального колеса с многочисленными лопатками. Рабочий элемент находится в спиральной камере, что позволяет обеспечить максимально возможную эффективность нагнетания воздуха. Лопасти на колесе выполняются изогнутыми, прямыми или в виде крыла птицы. Соответственно, различаются размеры оборудования, его производительность и назначение.

В зависимости от показателей давления потока воздуха принято выделять три класса центробежных вентиляторов:

низкого давления;
средней мощности;
сверхмощные установки.

Показатель давления может варьироваться в диапазоне 0,1—12 кПа. Производительность оборудования будет зависеть от профиля и количества лопаток, а также от используемого электродвигателя, который отвечает за вращение рабочего элемента. В продаже можно найти как полностью механические аппараты, так и установки, которые управляются автоматикой и имеют расширенную функциональность.

Все используемые сегодня кулеры улитка могут работать как на вдувание, так и на удаление воздуха из помещения. Чтобы изменить направление вращения рабочего колеса, меняются местами фазы тока у клемм электродвигателя. Делается это с помощью соответствующего тумблера переключателя на блоке управления устройством. Отдельные модели вентиляционного оборудования имеют возможность изменения частоты вращения, что позволяет регулировать производительность нагнетателей.

Конструктивные особенности и спецификация

Центробежный вентилятор используется для подачи свежего воздуха или устранения отработанных соединений

Вентилятор радиальный центробежный представляет собой механизм нагнетательного вида для генерации давления в различном диапазоне. Устройства такого типа применяют в системах вентиляции промышленных, коммунальных и коммерческих зданий с целью подачи чистого воздуха и ликвидации опасных летучих компонентов. Они имеют максимально простое строение, которое включает корпус спирального вида, рабочее колесо, лопасти, а также двигатель. Внутренний механизм вентилятора приходит в движение благодаря электрическому мотору либо элементу, отвечающему за вращение вала с крыльчаткой. Приборы этой категории можно устанавливать в помещениях, где соблюдаются определенные условия:

поддержание температуры на уровне, не превышающем 80 градусов;
содержание механических компонентов в воздухе не более 1 г/м3;
отсутствие волокнистых частиц и липких веществ в гуще воздушной массы.

Роторный центробежный вентилятор подходит для вентиляционных и отопительных систем индивидуальных и многоэтажных строений, фильтрационных сельскохозяйственных устройств, выдачи и очищения воздуха в зданиях нежилого типа. Помимо этого воздуходувки применяют в системах для пожаротушения и с целью ускоренной замены воздушных масс в ограниченных пространствах. Более экономичными считаются модели с колесами, лопасти которых загибаются назад, поскольку они потребляют гораздо меньше электричества и быстро справляются с перегрузками системы.
