Схема подключения и технические характеристики автомата на 25 ампер

Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Сколько киловатт выдержит автомат для силы тока 16 Ампер, на 25, 32, 40, 50, 63 Ампер?

Сколько киловатт нагрузки выдерживают автоматические выключатели для на 1, на 2, на 3, на 6, на 10, на 20 Ампер?

Те самые автоматы могут быть однополюсными, двухполюсными, трёхполюсными 4-х полюсными.

Виды подключения автоматов разные, напряжение в сети может быть и 220-ь Вольт и 380-т.

То есть в начале надо определиться с этими показателями.

Ампер, это единица измерения силы тока (электрического).

Достаточно Амперы умножить на Вольты чтобы выяснить сколько кВт выдерживает автомат.

Та самая мощность, это сила тока умноженная на напряжение.

Автомат 16-ь Ампер, напряжение в сети 220-ь Вольт, подключение однофазное, автомат однополюсной:

Выдержит нагрузку 16 х 220 = 3520 Ватт, округляем в меньшую сторону и получаем 3,5 кВт.

Автомат 25 Ампер, 25 х 220 = 5 500-т Ватт, округляем 5,5 кВт.

32-а Ампера 7040 Ватт, или 7-ь кВт.

50-т Ампер 11000-ь Ватт, или 11 кВт (киловатт).

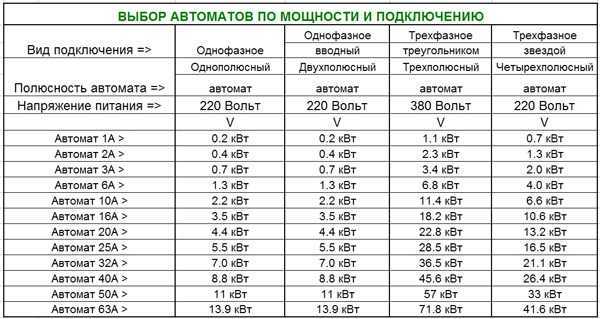

Или можно воспользоваться специальными таблицами (при выборе автоматов) с учётом мощности и вида подключения, вот одна из них, для ознакомления.

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Зачем это нужно?

1. Во-первых, легче найти причину аварийной ситуации, если на каждой линии установлена своя, индивидуальная защита.
2. Во-вторых, освещение будет отключено лишь в одной комнате квартиры, и не придется впотьмах искать резервный источник света в виде свечки или плашки, бросать переноску от соседей на время устранения неисправности и так далее. Это касается и розеток. Если авария на линии стиральной машинки, то, к примеру, холодильная камера и другие приборы будут продолжать функционировать.

На рисунке приведена одна из возможных схем. Ее монтаж связан с определенными затратами (на те же автоматы), но в том, что она удобна в эксплуатации, сомнений нет.

Что важно знать при подключении электроприборов

Итак, рассчитав примерный номинал требуемого автомата нужно дать разъяснения касательно мощностей. Многие задаются вопросом о том, а можно ли включать сильно мощные электроприборы в обычную розетку, например, такие, как электрокотел.

Согласно правилам ПУЭ , подключение электрокотла мощностью более 3 кВт в обычную розетку недопустимо. Да и каждая розетка обладает своими определёнными характеристиками. Чаще всего домашние розетки идут на 16 ампер, а, следовательно, подключать к ним электроприборы допускается мощностью не более чем в 3,5 кВт.

Поэтому любой, мало-мальски мощный электроприбор, необходимо подсоединять только через отдельный автомат. Причём к автоматическому выключателю подводится именно фазный провод, а не рабочий ноль. Таким образом, зная примерную мощность оборудования, можно легко рассчитать номинал автоматического выключателя.

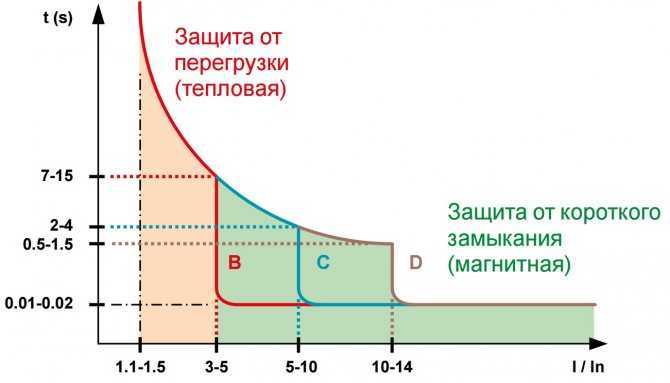

Время-токовая характеристика типа B

На графике приведена зависимость времени срабатывания защитного устройства от величины протекающего электротока. На оси Х указана кратность тока к номинальному электротоку коммутатора. По оси Y– время разъединение (секунд).

График имеет две линии, которые описывают разброс разъединение электромагнитного и теплового расцепителя устройства. Верхняя линия – это холодное состояние автомата после срабатывания, а нижняя – горячее.

Важно! Характеристики большинства автоматов изображаются при температуре 30 градусов по Цельсию. На представленных характеристиках, пунктирной линией отмечен верхний предел для прибора с номинальным электротоком меньше 32 Ампер

На представленных характеристиках, пунктирной линией отмечен верхний предел для прибора с номинальным электротоком меньше 32 Ампер.

Анализ графика показывает:

1.Если через коммутационный прибор будет проходить электрический ток в 3 In, то максимальное время его отключения в горячем состоянии составляет 0,02 секунды. В холодном состоянии время срабатывания:

• для автоматов менее 32 А – 35 сек.;
• для автоматов более 32 А – 80 сек.

2.Если через автомат будет проходить электроток в 5 In, то максимальное время разъединения в горячем состоянии – 0,01 секунды, а в холодном – 0,04.

Автоматические выключатели вида B используются преимущественно для защиты потребителей с активным типом нагрузки – цепи освещения, электрические обогреватели и печи.

В магазинах количество подобных устройств довольно ограничено. Хотя для организации питания групп розеток и освещения целесообразно использовать именно такие рубильники, а не тип С. Именно в таком случае удастся соблюсти селективность при коротком замыкании.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

• 1 — корпус;
• 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
• 4 — неподвижный контакт;
• 5 — подвижный контакт;
• 6 — дугогасительная камера;
• 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
• 8 — механизм взвода и расцепления
• 9 — катушка электромагнитного расцепителя;
• 10 — рычаг управления;
• 11 — тепловой расцепитель (биметаллическая пластина);
• 12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции  электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт.  В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.

Номинальная отключающая способность АВ

В действительности приходится учитывать особенности определенной аварии. Существенное влияние на развитие неблагоприятных процессов оказывает значение cos ϕ. Этот параметр определяет энергетический потенциал сочетания основных электрических параметров.

Нормируют величину тока, при которой автомат разорвет цепь и сохранит достаточную функциональность для выполнения аналогичных действий в штатном режиме. Следует подчеркнуть, что в тематических стандартах подразумевается периодическая компонента тока КЗ. Применяют следующие обозначения номиналов отключающей способности автоматического выключателя для разных групп приборов по признаку целевого назначения:

• промышленные автоматы – Icu (предельная);
• бытовые модели – Icn (эксплуатационная).

Кривые отключения автомата

Номинальная отключающая способность автоматического выключателя – это базовый параметр, определяющий надежность защитного устройства. Технологические проверки при выполнении производственных и сертификационных испытаний выполняют с учетом скорости разрыва цепи питания по соответствующим категориям:

• А – мгновенно;
• В – с установленной задержкой.

Испытания выполняют по стандартной программе:

1. моделируют КЗ с последующим выключением автомата;
2. проверяют работоспособность;
3. повторяют процедуру при разных значениях cos ϕ.

На завершающей стадии уточняют соответствие базовых технических параметров паспортным данным производителя.

Критерии выбора

Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.

Бренд и цена как критерий выбора автоматического отключателя

По мощности нагрузки

Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.

Мощность нагрузки как критерий выбора

По сечению кабеля

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.

Обратите внимание! Как правило, для дома выбирается сечение 3*4

Важно суммировать все электроприборы, даже те, которые включаются на короткое время

Таблица сечения кабели и мощности

По току короткого замыкания (КЗ)

Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено

Поэтому сегодня особенно распространены системы с 10 килоампер.

Ток короткого замыкания как критерий выбора

По длительно допустимому току проводника

Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети

Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом

Вам это будет интересно Пускатель звезда треугольник

Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.

Таблица допустимого тока для проводов с алюминиевыми жилами

В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.
