Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

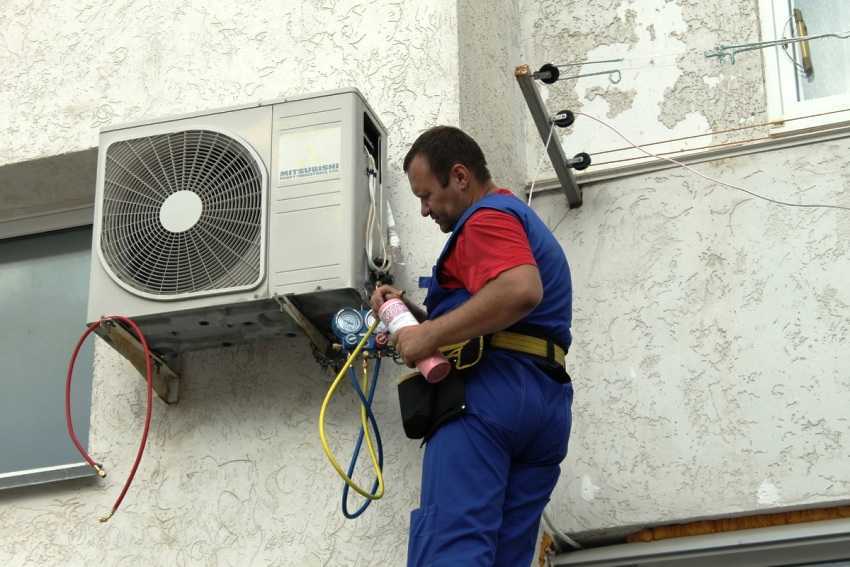

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Приступаем к самостоятельной установке кондиционера

Итак, место установки определено, электролиния проведена. Прежде всего, нужно иметь в виду, что некоторые действия одному человеку выполнить не под силу, поэтому работать нужно как минимум вдвоём. Монтаж лучше начинать с внутреннего блока — точнее, с установки монтажной пластины, на которую он вешается. Приложив пластину к стене вместе с уровнем, карандашом наметьте места сверления, соблюдая строго горизонтальное положение. Высверлив отверстия, зафиксируйте пластину дюбелями 6х40. В кожухе внутреннего блока удалите заглушку для вывода коммуникаций. В зависимости от направления отвода трассы удаляется или боковая, или нижняя заглушка. До сверления стены не стоит доставать испаритель из упаковки во избежание загрязнения.

Отверстие в стене следует бурить перфоратором с длинным толстым буром. Длинным — потому что внешние стены домов очень толсты, толстым — чтобы в отверстие прошли медные трубы в теплоизоляции, дренажный шланг и межблочный кабель. Отверстие обязательно нужно почистить от пыли и крошки. Перед сверлением приклейте к стене под рабочей зоной пакет для сбора крошки, а во время сверления попросите помощника держать шланг пылесоса возле сверла. Нужно сделать всё, чтобы свести загрязнение помещения к минимуму: здесь вы будете вальцевать трубы и открывать заглушки на блоках, а попадание пылинок в контур охлаждения вредно для компрессора. Когда отверстие готово, можно повесить на пластину блок, но кожух надевать пока рано.

На наружной стене дома в заранее выбранном месте устанавливаются два кронштейна для внешнего блока. С помощью уровня нужно добиться строго горизонтального положения установочного места. Привинчивать кронштейны к стене следует ни в коем случае не дюбелями, а анкерными болтами, причём на выбранном участке стены следует выбрать самые крепкие места. Если стена крошится, то постепенное расширение области разрушения рано или поздно затронет и крепёж.

При установке внешнего блока под окном его следует обвязать особым страховочным тросом и поставить на кронштейны. Лучше делать это вдвоём, ибо блок довольно тяжёл. Пока один работник придерживает трос, второй закрепляет блок на кронштейнах болтами и гайками. При установке блока на первом этаже будет проще выйти на улицу и поставить блок на кронштейны, встав на стремянку. В любом случае блок следует хорошо закрепить на опорах. Если в комплект входят антивибрационные прокладки под блок, пренебрегать ими не следует: вибрация со временем может расшатать анкеры в кирпичах.

Когда оба блока висят на своих местах, самое время прокладывать межблочные коммуникации. По намеченному пути устанавливаются специальные пластиковые короба. Их нужно прикрутить к стене дюбелями. Количество коробов зависит от количества разветвлений (как уже говорилось, шланг можно вести отдельной веткой совсем в другое место).

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали. Закрепляете внутренний блок на монтажную пластину

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Выбор место для кондиционера в комнате

Выбор места для кондиционера — ответственный и важный этап. От подобранного места во многом зависит комфорт в дальнейшем применении. Давайте рассмотрим комнаты и определимся, где все-таки лучше смонтировать аппарат, вне зависимости от его типа.

Расположение нескольких кондиционеров в основных комнатах

Расположение нескольких кондиционеров в основных комнатах вариант размещения «сплита» имеет 3 важных преимущества:

1. В нужной комнате (при закрытых дверях) будет наиболее точно поддерживаться комфортная для вас температура. Именно точная настройка температуры во время сна ОЧЕНЬ ВАЖНА для здоровья, а не только для комфорта.
2. Если в основных комнатах будут установлены кондиционеры (с правильно подобранной мощностью), то и вся квартира (включая коридор) будет обеспечена прохладой, когда это будет нужно.
3. В течение дня будут охлаждаться только те комнаты, в которых вы проводите основное время. Нет смысла «студить» всю квартиру, когда весь день вы проводите в одной комнате. Например, при встрече гостей можно всю квартиру обеспечить прохладой, а ночью поддерживать температуру лишь в спальных комнатах.

Установка кондиционера в стальне

Если для установки климатического оборудования выбрана спальня, нужно продумать место для монтажа, чтобы поток охлажденного воздуха не попадал на отдыхающих людей, а проходил рядом с кроватью, обеспечивая приятную прохладу в помещении.

В таком случае существует следующие варианты монтажа кондиционера (иногда называемые «боковой монтаж», поскольку отверстие в стене сверлится сбоку от блока, а не под ним):

• на стенке с телевизором (ближе к стене с окном);
• на стенке, где находится изголовье кровати (ближе к стене с окном). Если интересует конкретное расстояние от штор, то читайте статью, где я указывал расстояния от стен и потолка до кондиционера.

Если выбирать из этих двух способов, то более безопасно ставить внутренний блок над изголовьем кровати (при прочих равных условиях). Обусловлено это тем, что холодный поток из блока меньше направлен вниз, чем по прямой (если блок поставить напротив кровати, то будет больше вероятности попадания холодного воздуха на спальное место). Но если напротив блока расположен компьютерный стол, то уже придется выбирать «наименьшее из зол».

Так же возможен не менее эффективный вариант — расположение блока «в проходе» (между подножьем кровати и телевизором). Этот и другие случаи размещения внутреннего блока лучше обсуждать уже на месте со специалистами. Поскольку большинство таких вариантов требуют согласования конкретных технических и финансовых вопросов.

Если комната небольшая и вариантов для монтажа практически нет, выбирайте кондиционер с разнонаправленным потоком воздуха, позволяющим самостоятельно регулировать направление исходящего потока.

Установка кондиционера в детской комнате

В детской комнате лучше вообще не ставить кондиционер, так как дети особенно чувствительны к потоку прохладного воздуха и могут быстро заболеть. Если уж жара достала, и в детской вообще нечем дышать, то выходом станет мобильный кондиционер. Его можно включать на непродолжительное время и направлять поток воздуха в самое безопасное место. В принципе, если включать кондиционер только тогда, когда детей нет в комнате, и поддерживать с его помощью оптимальную температуру в помещении, то можно поставить и сплит-систему, руководствуясь писанными выше правилами.

Установка кондиционера в гостиной

В гостиной комнате устанавливать кондиционер следует по аналогичному принципу: холодный поток воздуха не должен быть направлен на людей, а значит, при установке обязательно следует учитывать расположение мебели.

• на стене справа или слева от мягкой мебели;
• над входной дверью;
• возле оконного проема.

Чтобы кондиционер гармонично вписался в интерьер гостиной комнаты, рекомендуется выбирать модель, соответствующую по цвету или дизайну общей концепции оформления жилого пространства.

Установка кондиционера в кухне

Можно установить кондиционер на кухне, но только не рядом с газовым оборудованием и плитой. Для этой комнаты следует подбирать специальные модели, которые смогут справиться не только со своей основной функцией.

Работу сплит-системы на кухне нередко осложняют такие нюансы: высокая влажность в помещении, большое содержание жиров и копоти в воздухе, а также разные запахи при приготовлении пищи, для устранения которых часто приходится открывать окна. Не следует использовать кондиционер в качестве вытяжки, этот прибор не предназначен для подобной работы.

Основные требования к установке

При установке любого кондиционера (сплит-системы в том числе) необходимо вывести со щитка отдельную электролинию с собственным аварийным автовыключателем. Розетка должна располагаться на таком расстоянии от внутреннего блока, чтобы провод дотягивался туда без удлинителя. Использование общих розеток для наружного оборудования запрещено законом. Кроме того, такой способ подключения лишает вас права на гарантийное обслуживание.

Крыльчатка обдува конденсатора находится чаще всего слева, если смотреть на блок снаружи здания. Там же, сбоку, расположена одна из воздухозаборных решёток (вторая, главная, расположена сзади). Расстояние от этих решёток до любых препятствий должно быть не менее 30 см. С другой стороны от крыльчатки (обычно справа) расположен щиток, куда подключается трасса (так называют межблочную часть фреонового контура) и сигнальный кабель. С этой стороны свободного места должно быть не менее полуметра — к этой части прибора необходим свободный доступ при установке, ремонте и обслуживании системы. Перед крыльчаткой должно оставаться не менее 2 метров пространства, чтобы нагретый воздух не стоял у радиатора.

Внутренний блок располагается не менее чем в 15 — 20 сантиметрах от потолка и стен. Минимальная высота от пола составляет 2,5 метров, а перед воздуховыпускной решёткой должно быть как минимум 3 метра свободного места. Воздух из испарителя выходит вперёд-вниз.

Размеры и мощность наружного блока кондиционера

мощностные размеры кондиционеров

Подбор наружного блока кондиционера и места для его монтажа зависит от размеров агрегата. В понятие габаритов входят тесно связанные между собой конкретные величины, обозначающие физические параметры модуля, то есть высота (В), ширина (Ш), глубина (Г), и мощность по холоду, которая может быть как номинальной, так и переменной.

Некоторые конденсаторы требуют очень мощного обдува, который могут обеспечить только два вентилятора, соответственно, размеры такого модуля будут значительно отличаться от габаритов агрегата, охлаждающего небольшую комнату в квартире. Когда мощность переходит установленные границы нормы для габаритов корпуса, возникает вопрос о подборе модуля с большими размерами.

В технических характеристиках прибора обычно указаны такие данные, как В*Ш*Г и холодопроизводительность. Первые измеряются в миллиметрах (мм), вторые в киловаттах (кВт).

Как выполняется процедура вакуумирования кондиционера

Процедура вакуумирования необходима для удаления остатков аргона и воздуха из системы. Это позволит продлить срок службы оборудования. Для этого потребуется вакуумный насос с двумя манометрами для контроля давления в системе. Этот инструмент подключается к заправочному порту на внешнем блоке. В течение 15-20 мин. остатки азота и воздуха полностью будут выведены из системы.

По истечении указанного времени нельзя сразу отсоединять насос. Он выключается и остается в таком положении еще на полчаса. На протяжении этого периода нужно внимательно следить за показаниями манометров. Если они меняются, это значит, что система негерметична. В большинстве случаев проблема находится в зоне подключения медных трубок. Эту неисправность нужно устранить.

Если показания остаются неизменными, следует полностью открыть нижний клапан, не отсоединяя при этом насоса. Когда появится шум, это будет значить, что фреон начал заполнять систему. Нужно надеть перчатки и быстро отсоединить шланг насоса, а затем открыть верхний клапан на трассе.

Монтаж сплит-системы обязательно заканчивается процедурой вакуумирования

Порядок установки кондиционера своими руками без вакуумного насоса:

1. Открутить одну заглушку на верхнем порту и две – на нижнем.
2. Для выхода нижнего порта, который размещается перпендикулярно по отношению к боковой стенке сплита, необходимо подобрать шестигранный ключ соответствующего размера.
3. Ключ вставляется в разъем и проворачивается против часовой стрелки на 90° в течение 1 сек. Из блока начнет выходить рабочее вещество.
4. Этот же порт имеет выход с золотником. На долю секунды нужно нажать на золотник длинным предметом, но не пальцами. Появится шипение, свидетельствующее о том, что из блока выходит смесь газов. Не стоит выпускать ее полностью.

Нужно повторить цикл снова: открыть на долю секунды подачу фреона шестигранным ключом, после чего выпустить смесь газов. Для трассы длиной 4 м этого будет достаточно. Останется только закрутить заглушку на выходе с золотником и с помощью шестигранного ключа открыть клапаны на верхнем и нижнем портах, чтобы выпустить рабочее вещество в систему.

На этом установка климатического оборудования завершена. Вакуумирование кондиционера без насоса можно использовать в качестве альтернативного решения при отсутствии инструмента, но существует вероятность того, что будет небольшая утечка фреона.

После монтажа сплит–системы из ее устройства следует удалить весь лишний воздух и влагу

Установка кондиционера – сложная процедура. Однако при соблюдении всех требований и рекомендаций вполне возможно выполнить это мероприятие самостоятельно.

Функционирование системы

Рассмотрим, как работает кондиционер. Начнем с принципа работы сплит системы кондиционера. Итак, сплит-система состоит из таких компонентов.

Наружный блок кондиционера

Здесь имеется конденсатор с обдувающим его вентилятором и компрессор. Таким образом, самые шумные узлы оказались на улице, в чем и состоит основное достоинство сплит-систем.

Рассмотрим принцип работы компрессора кондиционера. Компрессор сжимает хладагент до давления в 20 – 25 атм, вследствие чего его температура повышается до 90 градусов. Дешевле всего обходятся поршневые компрессоры, но их надежность оставляет желать лучшего, особенно если на улице холодно. Этого недостатка лишены более дорогие спиральные компрессоры.

Принцип работы сплит-системы на охлаждение

Модели, в которых вентилятор наружного блока вращается с постоянной скоростью, работают эффективно только в узком диапазоне температур наружного воздуха. В более «продвинутых» кондиционерах скорость вентилятора плавно или ступенчато регулируется в зависимости от температуры.

Через капилляр фреон понемногу продавливается в трубку, ведущую ко второй части прибора. Она называется…

Внутренний блок

Здесь помещен испаритель, который также обдувается вентилятором. Кроме этого, имеется плата управления, воздушный фильтр и поддон для сбора конденсата (сбрасывается по дренажному шлангу).

Давление фреона в испарителе составляет 4 – 5 атм, при этом он остывает до температуры менее 10-ти градусов.

По типу внутреннего блока (ВБ) сплит-кондиционеры делятся на такие виды:

• Настенные: ВБ помещается на стене в верхней ее части. Охлажденный воздух подается непосредственно в помещение.
• Кассетные: устанавливаются по центру потолка с тем расчетом, что все коммуникации будут спрятаны потолком подвесным. Сам ВБ имеет такие же габариты, что и стандартная потолочная плитка – 60х60 см. Мощные модели имеют двукратный размер – 120х60 см. Охлажденный воздух также подается непосредственно в помещение, но, в отличие от настенного варианта, сразу по четырем направлениям. Благодаря этому удается эффективно охлаждать помещение с гораздо большей площадью.
• Канальные: ВБ канального типа полностью прячется за подвесным потолком, а подача охлажденного воздуха осуществляется по сети воздуховодов. Таким образом, при помощи одного ВБ можно охлаждать воздух в нескольких комнатах.

Устройство внутреннего блока кондиционера

Большинство современных кондиционеров может работать в двух режимах:

1. Работа кондиционера на холод: это обычный режим, при котором конденсатор размещается снаружи, а испаритель – в помещении.
2. Работа кондиционера на тепло.

В кондиционерах, способных работать в режиме отопления, наружная и внутренняя части контура могут меняться ролями: внутренняя становится конденсатором, а наружная – испарителем. Для этого в контур добавляется перемычка и 4-ходовой клапан, который направляет хладагент в ту или иную магистраль.

Особенность кондиционеров обогревателей состоит в том, что их тепловая мощность в 3 – 4 раза выше потребляемой электрической мощности, тогда как у обычных электрообогревателей оба эти параметра имеют равные значения.

Монтаж блоков

Если вы хотите все сделать правильно, установка кондиционера своими руками должна начинаться с внимательного изучения инструкции. В большинстве своем они похожи, но припуски, требования по сечению кабеля, длине трассы и т.д. могут отличаться. Еще один плюс от прочтения мануала — вы точно будете представлять в каком порядке выполнять работы. В целом, вот что надо делать:

Отмечаем на стене предполагаемые места размещения блока, трассу и т.д. Берем прибор для обнаружения проводки и проходим по всей трассе. Если такого прибора нет, можно взять телефон, включить его в режим приема радио, подстроить так, чтобы при приближении к проводам он начинал шуметь. Так тоже можно определить местонахождение проводки, но только под напряжением.
Крепим монтажную пластину внутреннего блока. Ее надо расположить строго горизонтально, потому для контроля необходим строительный уровень (можно пузырьковый, но лучше лазерный). Прикладываем пластину, выставляем по уровню, отмечаем метал под крепеж. Пластину убираем, дрелью сверлим отверстия, устанавливаем крепеж (в кирпичных и бетонных домах используем дюбеля, в деревянных можно применять саморезы).

Ставим пластину на место, закрепляем
Крепеж заворачиваем тщательно, особое внимание уделяя нижней части. Тут расположены защелки, удерживающие блок.
Проверяем горизонтальность установки пластины, закрепляем внутренний блок.
Крепим наружный блок
Все также: на нужном расстоянии (зависит от размеров блока и есть в инструкции) устанавливаем кронштейны/уголки, отмечаем места под крепеж, сверлим, закрепляем. Обязательно ставить столько крепежа, сколько отверстий есть на кронштейне. Он должен выдерживать вес блока, ветровые, снеговые нагрузки. В качестве крепежа обычно применяют нержавеющие анкерные болты 10*100 мм.

 Проверяем горизонтальность крепления кронштейнов
Это также очень важно

На них осторожно опускаем обвязанный веревками наружный блок, крепим его к кронштейнам во все имеющиеся отверстия.
В назначенном месте при помощи перфоратора в стене проделывают сквозное отверстие
По размеру в него должны проходить се коммуникации. Причем трубы должны быть в теплоизолирующей скорлупе

Это — обязательно, если не хотите иметь мокнущих стен.

На этом первый этап самостоятельного монтажа кондиционера закончен. Дальше будем прокладывать трассу.

Этап №3. Установка внутреннего блока

На этом этапе шурупами к стене или потолку (в зависимости от типа кондиционера) крепятся кронштейны, на которые вешается внутренний блок. После этого вся конструкция проверяется на прочность, ведь нужно убедиться, не упадет ли блок при работе прямо на голову людям.

Внутренний блок не рекомендуют устанавливать рядом с источниками тепла, там, где часто работают инструменты с электромагнитными высокочастотными колебаниями, типа дрели или сверлильного станка. Последние при регулярной эксплуатации могут нарушить работу процессора сплит-системы. Монтаж кондиционера прямо над кроватью или рабочим местом – верный путь получить постоянную простуду или, того хуже, воспаление легких

Очень важно, чтобы напротив внутреннего блока было свободное пространство, около 3 метров и более. В противном случае охлажденный или нагретый воздух будет отражаться от стен, штор или любой другой преграды, возвращаться к кондиционеру, который «решит», что проделал работу, довел температуру в помещении до нужного уровня, и отключится

И, конечно же, внутренний блок должен висеть идеально ровно, чтобы конденсат не стекал на пол в комнате, а выходил наружу по дренажу.

После того, как внешний и внутренний блок соединены между собой, а в отверстие на наружной стене установлен «гидроизоляционный стакан», проводят вакуумацию коммуникаций. Многие монтажники пренебрегают этой процедурой, так как кондиционер может работать и без нее, но все же ее проведение прописано во всех инструкциях по установке, поэтому каждый вправе проконтролировать исполнение данного этапа. Процесс вакуумации состоит в том, что из соединяющих труб и теплообменника внутреннего блока откачивают весь воздух, так как холодильный контур должен работать только с фреоном, и там не должно быть воздуха. Кроме того, в воздухе находятся частицы влаги, которые в будущем могут навредить работе компрессора, а это самая дорогая деталь во всем устройстве. Весь процесс занимает около 50 минут, а в это время можно проверить герметичность с помощью манометров.
