Надёжность прежде всего: обрешётка под профлист

Общая характеристика по устройству крыши из профнастила

В магазинах, которые специализируются на продаже строительных материалов, не возникает сложности с покупкой материала для кровли гаража. Одним из оптимальных вариантов кровельных материалов является профнастил.

И здесь возникает вопрос, как сделать односкатную крышу на гараже из профнастила? И почему крыша на гараж из профнастила пользуется популярностью? Исчерпывающие ответы на данные вопросы ожидают в статье.

Для того чтобы создать качественный и надежный гараж своими руками, нужно изучить и выбрать оптимальный вариант материала. Крыша гаража из профнастила имеет следующие виды:

  • односкатные (наиболее простая и экономичная);
  • двускатные;
  • четырехскатные.

Считается, что крыша из профнастила для гаража — выгодное решение. Сей факт основан на свойствах и преимуществах.

Преимущества материала профнастил

1. Кровельные материалы из профнастила отличаются своей долговечностью в использовании. Примерный срок службы составляет 40 лет.

2. Материал, характеризуется экологичностью. Не нанесёт вред здоровью человека.

Статья по теме: Как состыковать крышу пристройки и дома

3. Не требует эксплуатационных затрат и усилий.

4. Доступная цена привлекает и увеличивает число покупателей.

5.1 Крыша из профнастила отличается своим разнообразием. Существует большое количество вариантов:

  • уникальность размеров;
  • всевозможные оттенки цветов;
  • производится с различной степенью жесткости;

5.2 Производители наносят на листы защитный слой. Листы могут быть глянцевыми, матовыми. И всё это для гаража!

6. Не возникнет проблем с транспортировкой, потому что материал имеет достаточно легкий вес.

7. Несложно установить крышу из профнастила своими руками. Поэтому можно не привлекать дополнительные силы специалистов.

8. Привлекательный вид, который смотрится с общей конструкцией гаража.

9. Правильный монтаж гарантирует гаражу защиту от влаги в течение длительного времени.

10. Не подвержен перепадам температурных изменений.

11. На каждый лист накладывается цинковое покрытие.

Советы

Чтобы преимущества односкатной крыши на гараж из профнастила воплотились, есть необходимость ознакомиться с рекомендациями.

1. Следует знать, что степень жесткости и толщины зависит от выбранного угла наклона крыши.

2. В суровых погодных условиях необходимо предусмотреть более острый угол наклона.

3. Перед покупкой профнастил подлежит зрительной оценке:

  • не должно быть наплыва;
  • царапины и вмятины должны отсутствовать;
  • не должны присутствовать заусенцы и отслоение краски;
  • осмотрев сгиб материала не должно быть трещин, звука треска и поломок. Он обязан вернуться в изначальную форму.

4. Чтобы разрезать профлист, необходимо использование электрической пилы, на которой есть алмазный диск. Если инструмент отсутствует, то можно использовать ножницами.

Для разрезания не рекомендуется использовать болгарку, потому что материал имеет свойство нагреваться. Поэтому слой защиты будет поврежден и приведёт к коррозии.

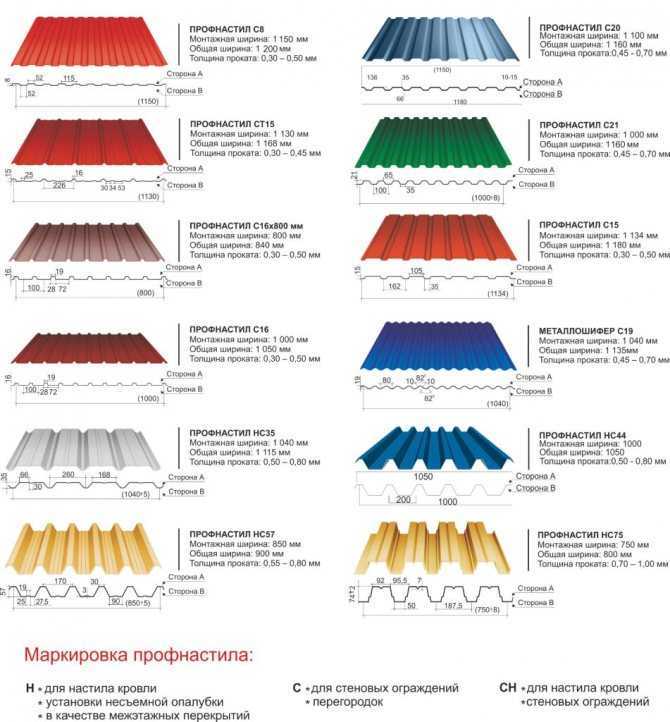

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность. Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Маркировка Угол наклона кровли Максимальный шаг обрешетки Особенности изделия
С-8 от 15 градусов Сплошная Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10 до 15 градусов Сплошная
более 15 градусов 30 см
С-20 ПП-20 до 15 градусов Сплошная Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов 50 см
С-21 до 15 градусов 30 см
более 15 градусов 65 см
НС-44 до 15 градусов 50 см
более 15 градусов 100 см
Н-60 от 8 градусов 3 м Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75 от 8 градусов 4 м
НС-35 до 15 градусов 50 см Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Правильный монтаж профлиста на обрешетку

Монтаж профильных металлических листов начинают с левого нижнего угла кровли. Перед закреплением этот первый лист выравнивается по своему положению относительно фасада здания. Если построенное здание в плане имеет заметные перекосы, при выравнивании следует отдавать предпочтение фасадной стороне.

Дальнейшая установка состоит из двух основных операций – скрепление листов между собой по возвышающейся волне и последующее прикрепление их к обрешетке по волне вогнутой. Для скрепления используются специальные шурупы-саморезы подходящего цвета с уплотнительной шайбой, стойкой к агрессивным атмосферным воздействиям. На один квадратный метр покрытия может быть израсходовано до 10 таких инвентарных креплений

Особое внимание уделяется местам примыканий к выступающим частям кровли – дымоходам, вентиляционным трубам, слуховым окнам и местам сопряжений частей кровли с разными уклонами (ендовы)

Герметизацию мест примыканий обеспечивают при помощи использования стеклоткани и атмосферостойких силиконовых мастик. Для защиты коньков – самых выступающих мест кровли применяют специальные коньковые погонные элементы, изготавливаемые в стиле и цвете, соответствующим установленному профнастилу.

Своими руками выполнять кровлю из профнастила рекомендуется только на не ответственных постройках – сараях, гаражах, летних кухнях

Для устройства кровли на таком важном сооружении, как жилой дом лучше пригласить специалистов соответствующего профиля. Они имеют опыт выполнения таких работ и располагают нужными инструментами, инвентарем и приспособлениями. Эти же специалисты всегда помогут с выбором наиболее подходящей марки профлиста и других расходных строительных материалов, а также рассчитают их необходимое количество

Эти же специалисты всегда помогут с выбором наиболее подходящей марки профлиста и других расходных строительных материалов, а также рассчитают их необходимое количество.

Выбор материала: дерево vs металл

Что касается материала изготовления обрешетки, здесь есть два варианта: металл и дерево. Металлические прочные стропильные системы сегодня чаще выбирают для промышленных высотных зданий, где важная высокая прочность, пожаробезопасность и относительно небольшой вес.

Если вы остановили свой выбор на деревянной обрешетке, то при покупке вооружитесь линейкой и проверьте все заявленные параметры. В качестве материала возьмите бруски сечением 50х50 мм или 23х50, либо доски 32х100 и 50х100 мм. Главное, чтобы они были обработаны антисептиком.

Также подсчитайте количество дополнительных брусков для обхода дымохода, пожарных люков и других подобных мест. В таких местах расход древесины будет в два раза больше. Кроме того, на краях крыши укладывают не одну, а две доски для дополнительной прочности. Как альтернативу брускам применяют ту же доску, толщиной от 50 мм:

В качестве древесины для обрешетки под профнастил подходит ольха, бук, ель и сосна. Вам нужно будит их обработать антисептиком и антипиреном или приобрести уже подготовленные к строительству. Главное – защитить обрешетку от гниения и грибка, поскольку влага в подкровельном пространстве — не такая уж редкость.

Подходят для сплошной обрешетки также шпунтованные доски, 25 и 32 мм, с соединением «шип-паз».

Калиброванные доски берут для создания разреженной обрешетки под профнастил. Они прочные, хорошо обработанные, имеют точные геометрические формы, но дорогие.

Обрешетку из бруса 50х50 мм делают уже при шаге стропил от 90 см, и без такого материала не обойтись в работе со сложными конструкциями, у которых много дополнительных элементов. Сами бруски крепкие и толстые, а потому хорошо защищают металлическую кровлю от прогиба. Вот почему брус в качестве обрешетки чаще всего встречается с профнастилом высокой гофры, которая изначально укладывается с целью выдерживать значительную нагрузку. Доски здесь, конечно, не помогут.

Для обустройства деревянной обрешетки под профнастил не рекомендуется использовать полуобрезные и необрезанные пиломатериалы. Вот хорошие советы от профессионального кровельщика, демонстрирующие работу с деревянной обрешеткой:

Сегодня использование металлической обрешетки для частного строительства становится все более актуальным, особенно в условиях города. Причем есть смысл изначально строить цельнометаллическую кровлю: и со стальными стропилами, и со стальной обрешеткой, и со стальным профнастилом. В итоге такая крыша получается:

  • относительно легкой (легче деревянной стропильной системы);
  • абсолютно не подвержена насекомым, гниению и возгоранию;
  • идеально ровной, без сучка и задоринки, чего не скажешь о древесине;
  • не искривляется и не деформируется со временем;
  • полностью совместима с профилированными стальными листами.

Монтируют металлическую обрешетку на стропила при помощи болтов или сварки. Если для изготовления стропил и обрешетки бралось одно и то же сырье, то крепление получается надежным. Т.е. здесь вы будете избавлены от нежелательных химических реакций из-за стыка разнородных материалов, как металл и дерево.

Здесь нет проблемного контакта «дерево-металл», удобное крепление, высокая пожаробезопасность и надежность самой кровли. Причем крышу с металлическими стропилами и обрешеткой так же утепляют. Поэтому стальной каркас никак не препятствует обустройству уютной и теплой мансарды.

Толщину металлической обрешетки под профнастил подобрать несложно. Это зависит от высоты используемого стального профиля.

Вот основные требования к металлической обрешетки для профнастила:

  1. Крепление листов должно быть надежным и выдерживать местные климатические условия.
  2. Толщину листов нужно подбирать соответственно шагу металлической обрешетки.
  3. Шаг обрешетки следует вычислять по той же схеме, что и деревянной.

Для изготовления металлической обрешетки подходит как гальванизированная сталь, так и покрытая алюмоцинком.

Самое важное – смонтировать каркас так, чтобы в итоге все его элементы оказались в одной плоскости. Если обрешетка деревянная, выровняйте ее деревянными клиньями

Если металлический – скорее всего, он изначально будет более точно смонтирован, чем деревянный. Благодаря более точным по геометрическим параметрам деталям. Плюс металлический каркас более упругий. И для обустройства крыши под профнастил бывает достаточно одних металлических стропил, но чаще нужно для увеличения жесткости делать дополнительную обрешетку.

Как сделать

Устройство обрешетки под профнастил осуществляется на основании некоторых основных этапов, как и при монтаже мокрого фасада, о технологии которого читайте в статье:

  1. Осуществляется разметка основного положения обрешетки на всех, расположенных по краям стропилах, также отмечается вылет элемента за крайние стороны стропил. Определить его можно согласно предварительному проекту кровельной части сооружения.
  2. По длине ската необходимо разместить все основные места крепления элементов к основе. Если при осуществлении данных рабочих процессов на них обнаруживаются какие-то неровности, их обязательно следует устранить посредством присутствующих в арсенале подручных средств.
  3. Далее следует укладывать обрешетку, что необходимо делать строго от верхнего края конька. Делается это строго по предварительно нанесенной разметке.
  4. После грамотного укладывания всех конструкционных элементов, можно уже начинать процесс их закрепления. Если делается обрешетка деревянная, доски необходимо будет закреплять к брусьям и использовать специальные гвозди, размер которых составляет 150 на 100 мм. для металлической обрешетки используются иные крепежные элементы.

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

Подготовительные работы

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельникаИсточник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

  1. Выровнять незначительные дефекты уложенной на стропила обрешетки.
  2. Увеличить гидроизоляционные качества кровельного покрытия.
  3. Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

  • полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
  • в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
  • полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
  • каждую полосу крепят по периметру гвоздями;
  • для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крышиИсточник eltctricon.ru

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковраИсточник famy.hr

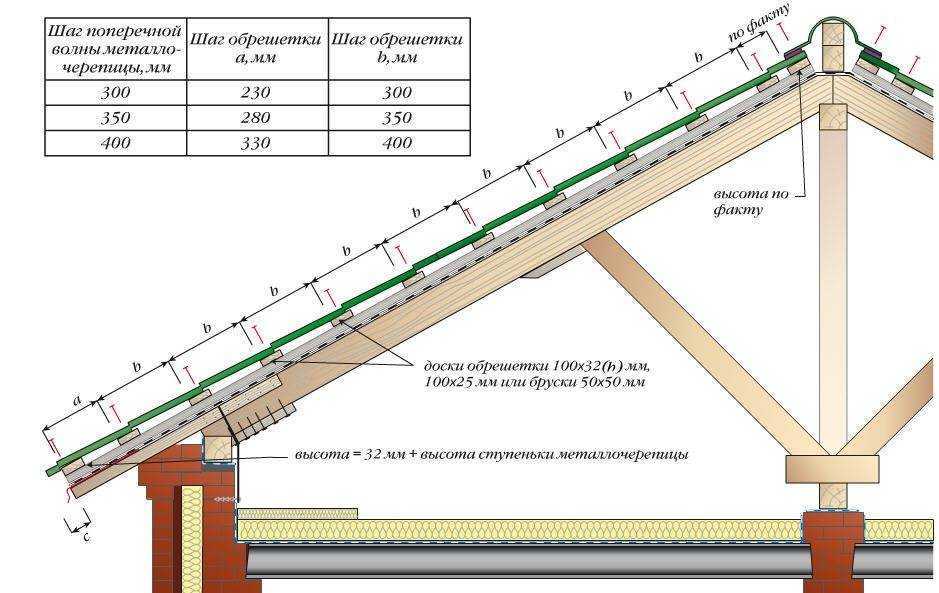

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши:

  • при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
  • при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
  • если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
  • отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 300 или 400 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице:

Профнастил, марка Угол наклона кровли, град Толщина листа, мм Шаг обрешётки, мм
С-8 Не менее 15° 0,5 Сплошная обрешётка
С-10 До 15° 0,5 Сплошная обрешётка
Более 15° 0,5 До 300
С-20 До 15° 0,5-0,7 Сплошная обрешётка
Более 15° 0,5-0,7 До 500
С-21 До 15° 0,5-0,7 До 300
Более 15° 0,5-0,7 До 650
НС-35 До 15° 0,5-0,7 До 500
Более 15° 0,5-0,7 До 1000
Н-60 Не менее 8° 0,7-0,9 До 3000
Н-75 Не менее 8° 0,7-0,9 До 4000

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений.

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10% , так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи

Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.
