Фундаментная плита под дом из газобетона

Характеристика плитных фундаментов

Монолитная жб плита фундамента имеет одно неоспоримое преимущество перед всеми прочими конструкциями — таковым является большая площадь опоры, благодаря которой невозможно опрокидывание здания. Однако при установке под уклоном, или при строительстве на размокающих грунтах, есть опасность скольжения. В таких условиях плиту проектируют с рёбрами жёсткости.

Мембрана вместо подбетонки

Благодаря большой площади опоры, давление на грунт оказывается минимальным: нагрузки распределяются равномерно, что препятствует образованию провалов. И всё это при том, что плита имеет самую высокую несущую способность.
Обеспечивается она за счёт монолита, не имеющего сопряжений, а так же точно рассчитанного армирования с солидным запасом прочности. Это и есть те самые качества, благодаря которым, несмотря на высокую стоимость, в малоэтажном строительстве чаще всего проектируется именно плита.
По отношению к ней часто применяется термин «плавающая», и вот почему. Локальным изгибам плита не подвергается. При естественных подвижках она перемещается вместе с грунтом, потому что даже на пучинистых почвах располагается практически на поверхности. Заглублять, конечно, можно, но только в том случае, когда в доме предусматривается подвал или цокольный этаж.
От того, что плита не заглублена, она менее надёжной не становится. Для нейтрализации сил пучения под ней часть активного грунта заменяется на песчано-щебневые смеси, неподверженные пучению.
Толщина насыпного слоя редко превышает 30 см, поэтому объём земляных работ при строительстве монолитной железобетонной плиты фундамента весьма скромен. Соответственно, и на устройство опалубки не требуется много материала, что даёт ощутимую экономию по сравнению с лентами глубокого заложения.
Высокий расход бетонной смеси и арматуры, необходимость обеспечения непрерывной заливки и использования спецтехники влекут удорожание конструкции. Однако выбор всё равно можно считать оправданным хотя бы потому, что в итоге мы имеем надёжный черновой пол. Бетонный пол, который приходится заливать по грунту при устройстве ленты, тоже требует определённых затрат, а тут такая необходимость вообще отпадает.
Плита может быть утеплённой, и не только слоями утеплителя под подошвой, но и включать в себя систему напольного подогрева. В таком случае проблемы промерзания и оттайки грунта под домом вообще отпадает. Эту технологию первыми придумали шведы, поэтому у нас она известна под названием шведской плиты УШП.

По всем статьям у плитного монолита сплошные преимущества — но при условии, что он будет грамотно спроектирован и правильно залит.

Проектирование

Что есть проектирование фундамента? Это составление модели воздействия изгибающих нагрузок, могущих повлечь крен здания. На основе этих нагрузок и должна рассчитываться толщина монолита, составляться схема его армирования – как локального, так и общего.

Как ни заманчиво составить чертёж самому или взять за основу чужой, уже готовый проект, делать это не советуем. Даже при беспроектном строительстве, которое довольно часто практикуется в частном секторе, фундамент всё-таки надо разрабатывать профессионально, на основе предварительно произведённых изысканий. Только тогда можно быть уверенным, что база дома получится и надёжной в эксплуатации, и экономичной по себестоимости.
По результатам расчёта, плита может оказаться как толщиной 400 мм, так и 200 мм. Это зависит от процента армирования, так как на одном и том же объекте можно реализовать разные решения

Правильно манипулировать арматурой может только специалист, и только он может найти оптимальное соотношение между ценой и прочностью.
При минимальной толщине плиты особое внимание уделяется локально нагруженным участкам – тем, на которые опираются колонны, стены и их пересечения, бетонные лестницы и кирпичные печи. При увеличении толщины монолита, локальных усилений может и не быть, но тогда общий каркас должен быть более «выносливым».
Арматура обеспечивает надлежащее сопротивление плиты продавливанию, а чтобы была возможность уменьшить её объём, в местах, подвергающихся усиленным нагрузкам, предусматривают обращённые в грунт рёбра жёсткости

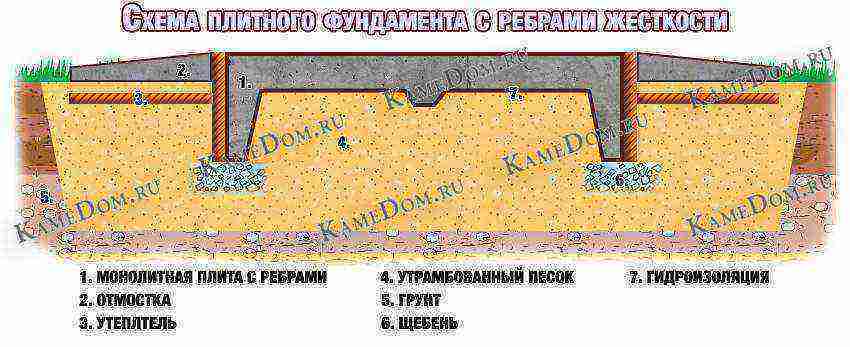

У плит с глубоким заложением, рёбрами жёсткости являются стенки подвала, и обращены они не вниз, а вверх.

Контур фундамента (ж/б плиты) немного выступает за контур цоколя

Расчет основания на прочность

Данный расчет необходимо выполнить, чтобы определиться с конкретной маркой бетона. Делается он достаточно просто: берется вес дома, который мы уже рассчитали ранее, и делится на площадь непосредственной опоры стен на фундаментную плиту. Чтобы определить эту величину, необходимо рассчитать периметр застройки, и умножить его на толщину стен, естественно с поправками в меньшую сторону. После того, как масса дома поделена на площадь опоры, полученная цифра сравнивается с табличным значением прочности бетона на сжатие, после чего и производится выбор конкретной марки. Разумеется, показатель прочности бетона должен быть выше расчетной нагрузки.

Примеры расчета

Под пенобетон толщина минимальная. Прочность достигается армированием

Поскольку газобетон даже вместе с отделкой имеет небольшой вес, для такого дома в один этаж нужна несущая система минимально допустимой толщины. Чтобы достичь нужной прочности, следует использовать арматуру 16 мм и бетон марки М300.

В основу вычислений берутся следующие данные:

Максимальное расстояние между рядами горизонтальных прутков 100 мм.
Слой бетона между арматурой и краями — 50 мм (× 2 = 100).
Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков потребуется несущая плита толщиной 250 мм. Остается составить чертеж и на его основании провести расчеты. В среднем, для заливки 1 м² плиты требуется 0,25 м³ бетона и 25 п.м арматуры.

Требования к фундаментной плите под газобетонные стены дома

Фундамент плита под дом из газобетона – ответственная конструкция, для сооружения которой необходимо оценить комплекс факторов и выполнить ряд расчетов.

К фундаментному основанию монолитного типа предъявляются следующие требования:

повышенная нагрузочная способность. Несмотря на небольшой удельный вес газобетонных блоков, монолитная фундаментная основа должна сохранять целостность под воздействием веса строения и находящейся в нем мебели. Кроме того, в процессе эксплуатации здания возможно увеличение его этажности, а также сооружение дополнительных пристроек. Эти факторы необходимо учитывать при сооружении монолитной плиты;
способность воспринимать изгибающие моменты, связанные с реакцией почвы. Ведь при замерзании грунта, характеризующегося повышенной влажностью, возможны значительные подвижки почвы. Правильно подобранная толщина плиты, усиленной стальной арматурой, предотвратит образование трещин в газобетонных стенах. При сдвигах грунта, связанных с морозным пучением, цельная железобетонная плита смещается вместе со зданием, обеспечивая его устойчивость.

Монолитный фундамент также должен обеспечить:

надежную защиту стен здания от проникновения влаги;
продолжительный ресурс эксплуатации строения;
снижение затрат на поддержание комфортной температуры;
целостность коробки газобетонного строения.

Толщина плитного фундамента, определяется на основе статистических данных, исходя из рассчитанной ранее массы постройки

Какой лучше, сравнение вариантов, плюсы и минусы

Существует четыре вида фундамента, которые люди используют для домов из газобетонных материалов:

свайный,
мелкозаглубленный ленточный,
цельный бетонный или монолитный
УШП.

Архитектура строения и тип почвы влияют на окончательный выбор фундамента. Часто бывает, что один подходит для определенного вида грунта, а другой категорически нет.

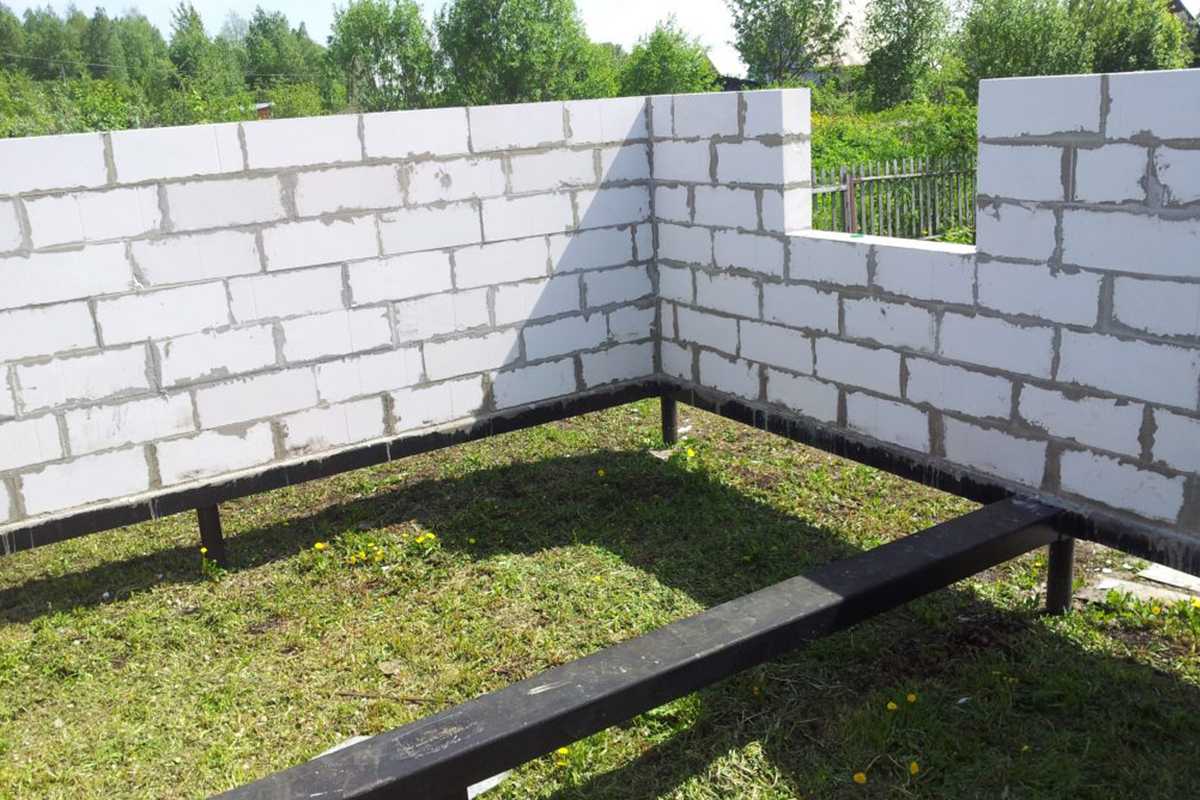

Свайные фундаменты для газобетона

Фундамент под газобетонный дом чаще строится для 1 этажа.

Плюсы свайного фундамента:

Быстрота монтажа. Срок возведения свайного фундамента составляет в среднем 5-10 дней.
Разрешается работать в любых подобных условиях. Даже если почва уже промерзла.
Возможно устанавливать сваи на уклонах и холмах. При этом не нужно выравнивать местность.
Очень дешевый вариант фундамента.

Среди недостатков выделяют:

Бывает, тяжело рассчитать где нужно ставить сваи, чтобы создать правильную равномерную нагрузку.
Если грунт рыхлый, то необходимо делать песчаную подсыпку под сваи. Она будет помогать удерживать фундамент в неподвижном состоянии.
Из-за сильных морозов сваи начинают «играть», и их, под воздействием мороза, может приподнять.
Предназначены исключительно под одноэтажные дома.

Свайные конструкции подразделяют на несколько типов:

Винтовые. Материал вкручивается в грунт, как саморезы.
Набивные. Сваи наполняются бетоном.
Забивные. В подготовленные отверстия забивается продукция.
Буронабивные. Их монтаж происходит с помощью специальной техники, которая, в прямом смысле, забивает столбы в грунт.

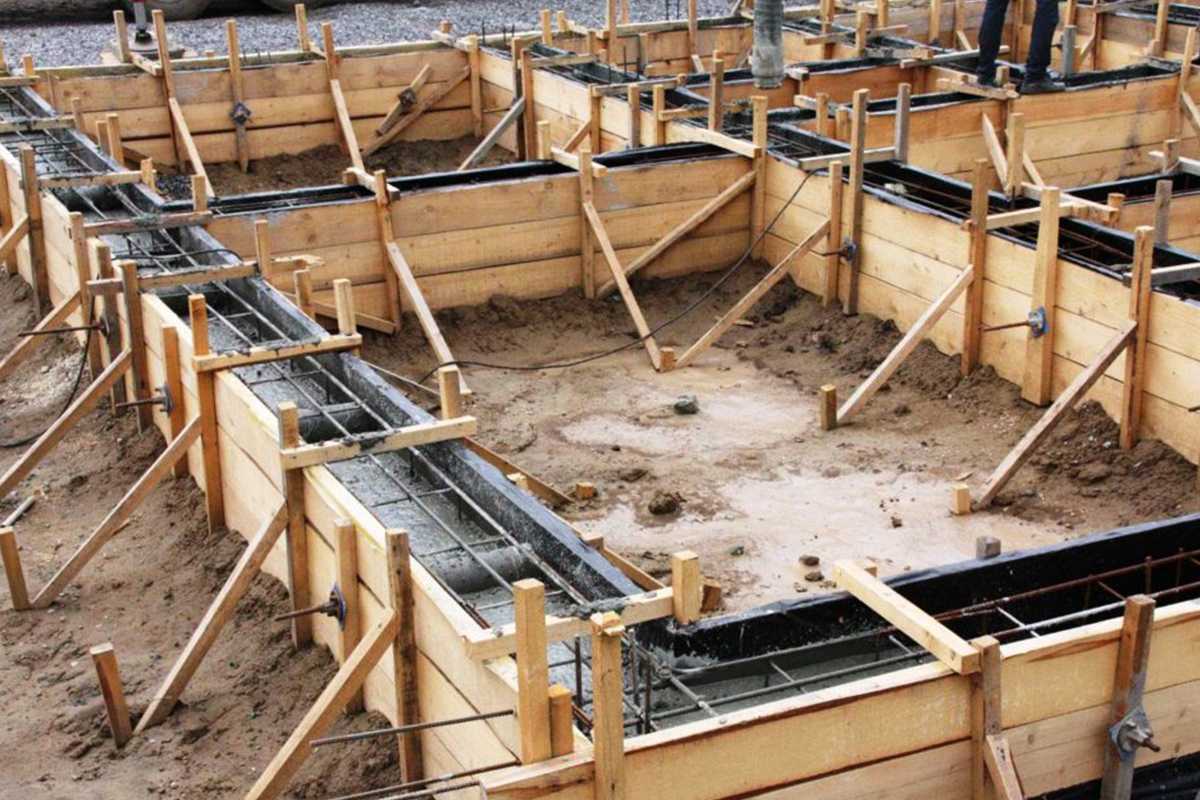

Мелкозаглубленный ленточный фундамент (МЗЛФ)

МЗЛФ всегда располагается выше промерзания почвы. Очень хорошо совместим с глинистой почвой. Такой тип основания заслужил большую популярность среди строителей. Под воздействием изменения времен года, он равномерным образом то поднимает, то опускает строение.

Для начала копается траншея в ширину не менее 30 см. Вглубь нее насыпается щебень и делается песчаная подушка в 5-10 см, которую необходимо пролить холодной водой и утрамбовать. Далее укладывается арматура. Делается опалубка и заливается все бетонным раствором. После того, как фундамент под газоблок затвердел, проводится его гидроизоляция. Это не даст газобетонным блокам впитывать влагу через фундамент.

Плюсы МЗЛФ:

Возможность использовать в местах большой промерзания почвы, а также с большим количеством грунтовых вод.
Прочность и долговечность. Возведенное здание на данном типе фундамента будет служить долго.
Его строительство в среднем составляет около 10 дней.
Возможно возвести строение из газоблоков с жилой мансардой или даже в два этажа.

Низшая точка заложения данного фундаментного слоя зависит от климата и температурных изменений. Определяется она по требованиям СНиП:

Если грунт промерзает меньше одного метра – 50 см.
От 1 до 1.5 метров – 75 см.
Свыше 1.5 метров – 100 см.

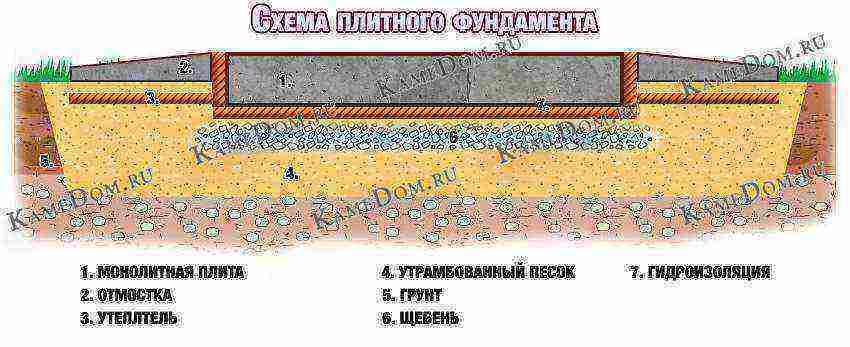

Плитный (монолитный) фундамент для газобетона

Монолитное основание применяется при множественных потоках грунтовых вод, а также на почвах, имеющих рассыпчатую структуру. На нем строятся тяжёлые конструкции, так как площадь опоры равняется габаритам здания. Вес дома будет размеренно давить на грунт. Толщина бетонной массы варьируется от 50 см до 1 м. Под монолитное основание заранее укладывается хорошо утрамбованная песчаная прослойка не менее 25 см.

Положительные стороны фундамента:

Монолитные плиты выдерживают большой вес. Все здания из тяжелых материалов строятся на них.
Допустимо использование на любых типах почвы.
Монолит делается из связующей арматуры, что дает плитам прочность.
Готовое основание будет играть роль чернового пола.

Среди минусов выделяют следующие:

Подвальное помещение нужно продумывать заранее.
Этот фундамент под газобетон стоит больших денег.

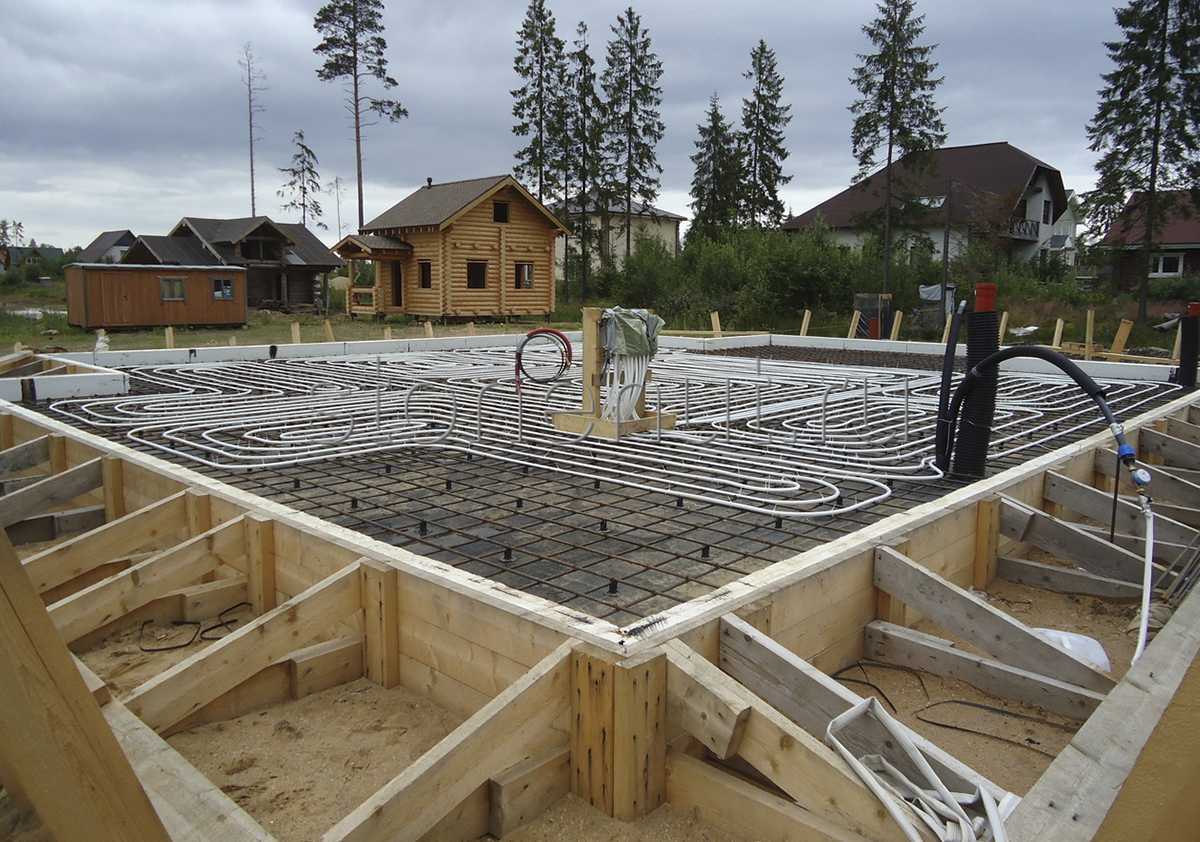

Утепленная шведская плита (УШП)

Это надежно утепленная монолитная плита. В нее заранее интегрированы все необходимые инженерные коммуникации. Ее строительство допускается на пучинистых грунтах и слабой почве. УШП — это готовая система коммуникаций с монолитным черновым полом.

Положительные стороны этих плит:

Выдерживают большие весовые нагрузки и распределяют их по всей своей площади. Разрешается строить двухэтажные дома.
Допускается производить монтаж на слабых почвах.
Плиты утеплены со всех сторон пенополистиролом.
Все провода электрики с элементами сантехники и канализацией надежно спрятаны и не раздражают глаза.
Хорошая гидроизоляция, из-за чего стены дома не будут впитывать в себя влагу.

Из минусов – это цена утепленных панелей. УШП — это самый дорогой материал для фундамента дома из газобетона.

Основные требования, предъявляемые к фундаментной плите

Как уже и было сказано ранее, такое тип фундаментов идеально подходит для строительства домов из газобетона. Он относится к классу ячеистых бетонов, и обладает, наряду с хорошей паропроницаемостью, и низкой теплопроводностью, еще и таким основным параметром, как легкость. Но вот прочность его, в сравнении с другими (бетон, кирпич) материалами достатчно низка. И, как и все каменные материалы, он деформируется с образованием трещин.

Соответственно, нагрузка от дома из газобетона на фундамент достаточно невысока, что с одной стороны дает возможность использовать различные типы оснований. Но с другой стороны, такая основа должна быть надежной, и не допускать деформаций конструкции.

Итак, основные требования, предъявляемые к фундаментной плите — это ее хорошая несущая способность, возможность успешно противостоять разнонаправленным изгибающим нагрузкам, как со стороны будущей постройки, так и от воздействия сил, возникающих непосредственно в грунте. В отличие от того же ленточного основания, расчет фундаментной плиты — дело довольно сложное, поэтому лучше обратиться в проектную организацию, но все же можно выполнить эту работу и самостоятельно.

Необходимость расчета

Пенобетон трескается, если плита-основание тонкая и прогибается

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Он отличается низким удельным весом, высокими теплоизоляционными качествами и ровными гранями, что способствует получению ровной и аккуратной кладки. Вместе с тем блоки очень хрупкие. Если железобетонная плита изгибается, то пенобетонная стена трескается. Кроме этого нужно помнить, что материал гигроскопичный и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к основанию для пенобетонного дома:

Достаточная прочность, чтобы противостоять вертикальному давлению конструкций дома.
Устойчивость к нагрузкам на изгиб и скручивание, которые исходят со стороны нестабильного грунта.
Низкая теплопроводность, если не планируется строительство цокольного уровня. Использование дренажа, тепло- и гидроизоляции.
Длительный срок службы. Дома из пенобетона рассчитаны на 60-75 лет, опорная система должна ему соответствовать.
Устойчивость в пространстве. Для этого плита слегка заглубляется, а для дополнительной стабильности оборудуется ребрами жесткости.
Достаточная площадь. На особо нестабильных грунтах целесообразно вынести края плиты на 100-120 см за внешние стены. Это способствует снижению давления на почву и устранению риска проседания. Кроме этого, выступающая часть фундамента будет выполнять роль отмостки. Данная полоса бетона придает зданию законченный вид, защищает его от грязи и воды, может использоваться, как пешеходная дорожка и стоянка для мелкого колесного транспорта.

Проектируя опорную конструкцию плитного типа, не следует основываться на минимальных нормах прочности. Следует предусмотреть запас 5 см, который может потребоваться при наращивании здания дополнительными уровнями в перспективе.

Особенности расчета фундамента

Рекомендуем вам заказывать проект или покупать типовой до строительства дома. Профессионально рассчитать основание необходимо для учета параметров будущей стройки. А они зависят от многих показателей, даже от материала облицовки дома.

Для сравнения: дом с облицовкой из пластика утяжеляется незначительно. А здание с облицовкой кирпичом дает большую нагрузку на фундамент. От суммарного предполагаемого веса конструкции зависит выбор типа основания и объем материалов для его устройства.

Дополнительно: для самостоятельных расчетов можно использовать информацию следующих ГОСТ: 25485-89, 21520-89, 31359-2007, 31360-2007.

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Описание конструкции
Как рассчитать толщину фундамента?
Возведение монолитного основания по шагам

Особенности плитного фундамента

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Объект строительства	Для устойчивых грунтов	Для сильно пучинистых
Хозяйственные постройки летняя кухня, баня, гараж	10-15	15-20
Толщина плиты для дома из газобетона, пиломатериалов или ОСБ (1-2 этажа)	25	30
То же для здания из кирпича или бетона более двух этажей	25-30	30-35

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м3, что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Как сделать фундаментное основание своими руками?

Самостоятельно делать фундамент можно при наличии опыта в строительном деле, имея необходимые материалы и инструменты. Если всё это есть, то надо последовательно выполнить последовательно все пункты плана:

Подготовительные мероприятия.
Разметка фундамента.
Рытьё траншей.
Устройство песчано-гравийной подушки.
Изготовление и установка опалубки.
Монтаж армокаркаса.
Заливка опалубки.
Демонтаж опалубки.
Гидроизоляция.

Подготовительные мероприятия

Подготовка состоит из следующего:

выбор места под строительство дома из газобетона;
определение характеристик грунтового основания;
расчёт МЗЛФ.

Выбор места под строительство

Строительный участок выбирают исходя из предпочтений хозяев усадьбы. Ограничение состоит в том, чтобы дом не должен находиться над подземными коммуникациями любого назначения, также здание не должно строиться вблизи опор мощных линий электропередач.

Определение характеристик грунтового основания

Свойства грунта имеют решающее значение для расчёта фундамента. Характеристики почвы, как было сказано выше, определяются справочными данными или опытным путём.

Расчёт МЗФЛ

Расчётом определяют высоту и ширину фундаментной ленты (смотрите расчёт выше). Оптимальный размер ширины монолитной полосы рассчитывается при условии сдвига баланса нагрузки на грунт и его удельного сопротивления в пользу последнего.

Разметка

Перед началом работ участок очищают от растительности и мусора. Со всей территории снимают плодородный слой грунта.

Реперы вбивают в землю с такой частотой, чтобы шнур не провисал. Для этого колышки чередуют каждые 1,5 – 2 м.

Рытьё траншей

Для этого не используют строительную технику. Траншеи роют лопатами, изъятый грунт выносят носилками или вывозят тачками за пределы стройучастка. На дно укладывают ПВХ плёнку или геотекстиль. Края покрытия заводят вверх и крепят их к стенкам ям щепками или гвоздями.

Глубину канав проверяют нивелиром или лазерным уровнем с помощью рейки. Дно должно быть ниже расчётной отметки подошвы МЗЛФ на толщину подушки.

Устройство песчано-щебёночной подушки

Дно траншей заполняют двумя слоями щебня и песка толщиной каждого слоя 150 мм. Щебень разравнивают и трамбуют. Песок проливают водой для уплотнения и потом тоже трамбуют.

Установка опалубки

Опалубку собирают из досок. Если есть возможность, то лучшим вариантом будет взять её в аренду у строительной организации. Внутреннюю поверхность щитов, установленных в траншеях, покрывают полимерной плёнкой или геотекстилем. Плёнку удобно крепить к древесине степлером.

Изготовление армокаркасов

Каркасы собирают из горизонтальных стержней периодического профиля ø 8 мм и вертикальных стержней ø 6 мм. Стальную арматуру соединяют вязальной проволокой. Секции каркасов опускают в опалубку и связывают их между собой. Подробнее об армировании ленточного фундамента читайте тут.

Заливка бетоном

Для заливки МЗЛФ дома из газоблоков может потребоваться около 8 -10 м3 жидкого бетона. Замешивать раствор в таких объёмах, даже с помощью бетономешалки, будет очень трудоёмко, да и процесс может растянуться сильно во времени.

По окончании заливки поверхность бетона закрывают плёнкой для защиты от солнца и дождя. Периодически нужно контролировать процесс твердения бетона и снимать плёнку.

здесьтут

Демонтаж опалубки

Через 20 суток, не дожидаясь окончания 30-дневнего срока, можно приступать к демонтажу опалубки. Снимают упоры и распорки. Благодаря плёнке, щиты будут легко поддаваться разборке.

Освобождённые от опалубки поверхности фундаментной ленты покрывают горячей битумной мастикой. В некоторых случаях той же мастикой приклеивают дополнительно слой рубероида. Для обмазки монолита также применяют мастики, разжижаемые растворителями.

Особенности расчета толщины фундаментной плиты

В расчете толщины плитного фундамента учитываются следующие параметры конструкции:

расстояние (зазор) между арматурными сетками,
толщина слоя бетона над арматурой сеткой – верхним и нижним поясами,
толщина арматурных стержней.

Оптимальной толщиной монолитной плиты фундамента для большинства построек принято считать 200-300 мм. Однако на практике на этот параметр оказывает весьма существенное влияние состав грунта и равномерность залегания пород на участке застройки.

Да и габариты надземной части имеют большое значение. Чем сильнее разнесены несущие стены, тем толще должна быть монолитная плита.

В противном случае величина изгибающего момента приведет к появлению трещин в фундаменте.

Освоить методику проще на примере расчета плитного фундамента.

Определение оптимальной площади плиты

Необходимая площадь монолита зависит от величины суммарной нагрузки и расчетного сопротивления грунта.

Для обеспечения большей надежности в формулу расчета вводится коэффициент надежности по нагрузке.

Имея на руках все необходимые величины, площадь можно рассчитать по формуле:

S > Kн x F/Kp x R, где

Kн – коэффициент надежности фундамента по нагрузке (1,2),

F – полная нагрузка на плиту: включает в себя общий вес здания, оборудования, людей, мебели, а также ветровой и снеговой нагрузок,

Кр – коэффициент условий работ: зависит от типа грунта, служащего основанием для фундамента. Принимается в пределах 0,7-1,05,

R – расчетное сопротивление грунта: зависит от его типа и принимается по таблицам, содержащимся в СНиП или строительных справочниках.

Для примера приведем некоторые величины R, кгс/см 2 :

0,35 – для мелких и пылеватых плотных песков, суглинков – пластичных и твердых,
0,5 – для твердых и пластичных супесей, твердых глин,
0,25 – для песков мелких средней плотности и пластичных глин.

Рассчитав общую нагрузку и площадь, можно приступать к определению давления на 1 кв. см площади плиты. Для этого надо просто поделить первую величину на вторую. Полученный результат сравниваем с табличными данными.

Приведем пример:

планируется построить здание общим весом 250 тонн,
тип грунта на строительной площадке – суглинок пластичный (R = 0,35 кгс/кв. см),
площадь плиты – 100 кв. м (на основании расчета по формуле, приведенной выше).

На такой площади грунт может выдержать 350 тонн нагрузки. Разница между общей нагрузкой от здания и допустимой составит 100 тонн. Это и есть максимальный вес плиты фундамента которую выдержит грунт.

Переводим эту разницу в кубы (объем плиты), исходя из того, что один кубометр железобетона весит в среднем 2,5 тонны и получаем 100 : 2,5 = 40 куб. м.

Если объем разделить на площадь, то в результате получится искомая максимальная толщина плиты:

40 : 100 = 0,4 м или 40 см.

Можно сказать, что расчет толщины плитного фундамента завершен. Мы получили максимально допустимую толщину монолита, превышать которую не позволят характеристики грунта.

Но затраты на строительство фундамента можно существенно уменьшить, если принять во внимание такой параметр, как прочность на сжатие бетона. Он зависит от марки материала

Например, у бетона В22,5 он составляет 22,5 кг/кв

см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5

Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5

Он зависит от марки материала. Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5.

250/22,5 = 11,1 кв. м.

Конструкция монолитного фундамента

Плитный фундамент имеет следующую конструкцию:

Устройство монолитной плиты фундамента

Котлован.
Дренажная система.
Опалубка.
Песчаная подушка.
Слой геотекстиля.
Щебеночный слой.
Бетонная подготовка.
Гидроизоляция.
Теплоизоляция.
Арматура.

Котлован

Для устройства фундаментной плиты выкапывают котлован. Размеры котлована в плане должны превышать размеры будущего дома на 1–2 метра. Увеличенные размеры служат для укладки дренажа и устройства отмостки.

Чертеж котлована

Дренажная система

Дренаж служит для отвода поверхностных вод от внешних стен здания. Состоит из системы перфорированных труб и приемного колодца. Трубы укладывают с небольшим уклоном. Для защиты от проникновения песка трубы оборачивают 1–2 слоями геотекстиля.

Дренаж для монолитного фундамента

Опалубка

Для изготовления опалубки используют деревянные доски или водостойкую фанеру. Все элементы соединяют с помощью саморезов и стальной проволоки.

Пример опалубки плитного фундамента

Песчаная подушка

Для устройства песчаной подушки используют крупнозернистый песок. Песок позволяет воспринимать и равномерно распределять усилия на плавающую плиту.

Песчаная подушка под фундамент

Геотекстиль

Между щебнем и песком укладывают слой геотекстиля. Он защищает состав от перемешивания и нарушения дренирующих свойств щебня.

Щебень

Служит для восприятия и передачи усилий на песчаную подушку. Щебень применяют в качестве дополнительной дренирующей системы. Вода при прохождении ослабляет напор и теряет способность к вымыванию песка.

Щебень для монолитного фундамента

Бетонная подготовка

На песчано-щебневое основание укладывают бетонную подготовку. Высота конструкции составляет 50–150 мм. Подготовку выполняют из бетона низких марок.

Бетонная подготовка:

защищает бетон от утечки цемента;
равномерно распределяет нагрузку;
делает удобным монтаж стального каркаса.

Состав бетонного раствора для фундамента

Гидроизоляция

На бетонную подготовку укладывают слой гидроизоляции. В качестве материалов используют полимерно-битумные вещества. Гидроизоляционный материал служит для защиты фундаментной плиты от проникновения грунтовой влаги.

Гидроизоляция фундаментов

Теплоизоляция

Теплоизоляция служит для защиты основания от промерзания. В качестве утеплителя используют экструдированный пенополистирол. Высоту слоя принимают 10–15 см.

На теплоизоляцию укладывают полиэтиленовую пленку. Она служит защитой от проникновения жидких компонентов бетонной смеси в утеплитель.

Схема теплоизоляции плиты фундамента пенополистиролом

Арматура

Опорные элементы зданий армируются стальными каркасами. Сетка изготавливается из ребристых стальных стержней диаметром 12–18 мм. Они связаны в единый пространственный каркас с помощью стальной тонкой проволоки.

Размер ячеек каркаса зависит от величины проектируемых усилий на основание. Размер ячеек определяется расчетным путем и составляет от 10 до 25 сантиметров.

Схема армирования монолитной плиты
