Обустройство фронтона крыши дома своими руками: разбор популярных вариантов отделки

Особенности возведения фронтонов из кирпича

Кирпичные фронтоны могут возводиться по двум схемам: одновременно со строительством стен, до устройства стропильной системы или после возведения кровли. Независимо от выбранного варианта проводить эти работы следует с особой тщательностью.

Если сначала устраивается крыша, закладка фронтона кирпичом или зашивание досками производится в довольно стесненных условиях.

При устройстве фронтона до возведения крыши повышается вероятность его обрушения в случае сильного ветра. Кроме того, может быть допущена ошибка в геометрии фронтонов, что приведет к необходимости проведения дополнительных работ для их исправления, поскольку в этом случае стропильная система не будет правильно совмещаться с плоскостью фронтона. Это представляет особую опасность в случае, когда стены фронтона служат опорой для поперечно расположенных кровельных балок. Разные размеры фронтонов станут причиной перекоса всей стропильной системы.

При устройстве фронтонов до возведения кровли в процессе строительства их необходимо укрепить. Этот момент является особенно важным при возведении кровельной конструкции с тремя фронтонами: подобная мера значительно сокращает вероятность обрушения фронтонов в случае повышенных ветровых нагрузок. Внутри чердачного помещения строятся пилястры или поперечная стена толщиной как минимум 25 см: она будет придавать фронтону требуемую жесткость и прочность.

При определении высоты фронтона надо учитывать назначение чердачного помещения. В том случае, когда планируется переделка чердачного помещения в жилое, высота кровли от перекрытия чердака до конька (а значит, и фронтона) должна обеспечивать комфортность проживания, т.е. составлять хотя бы 2,5-3 м.

Во время закладывания фронтонов кирпичом элементы последнего ряда необходимо стесывать под определенным углом для сокращения количества и размеров щелей между кровельным скатом и стенкой фронтона.

Чтобы придать конструкции фронтона большую прочность, в кирпичную стену нужно закладывать арматурную сетку. Работа проводится согласно технологии армирования кладки из кирпича.

В регионах с сильными ветрами, особенно если они дуют со стороны кирпичных фронтонов, на них не рекомендуется размещать окна или двери.

Над фронтонами необходимо устраивать кровельный свес для защиты от негативного воздействия снега, дождя, талой воды. Ширину свеса определяют в индивидуальном порядке в каждом отдельном случае. Он создается посредством выпуска бруса конька и обрешеточных брусков на необходимую длину.

Основные разновидности фронтонов

Ещё в стародавние времена, древние архитекторы, возводили первые фронтоны, которые имели необычную замысловатую форму и украшались статуями античных героев. В процессе развития современного строительства фронтон крыши стал приобретать строгие геометрические формы – треугольник, трапеция и т.д. При этом на сегодняшний день можно выделить следующие виды:

• одним из наиболее распространённых считается фронтон треугольной формы с равными сторонами;
• второе место по праву можно присудить трапециевидной конструкции;
• также популярны ступенчатые фронтоны, которые сооружаются по форме напоминающей ступеньки;
• ещё не так давно можно было встретить фронтон крыши килевидной формы, который действительно очень сильно напоминает корабельный киль, только опрокинутый как на фото;
• разорванная форма является очень интересным декоративным решением. Такой фронтон не доходит до конца козырька кровли, а в образовавшемся пространстве устанавливают гипсовую скульптуру или цветочный вазон;
• очень оригинально смотрится фронтон полукруглой формы;
• лучковые конструкции – по своей форме, как видно, на фото также напоминают полукруг натянутой тетивы лука.

Естественно, это далеко не полный список конструкций торцевой стороны чердака. При этом хочется отметить, что даже не все вышеперечисленные формы фронтонов активно используются в строительстве. Однако судя по разнообразию вариантов, такая отделка торцевых частей фасада крыши свидетельствует о её популярности в строительстве частных домов и от того, какой вид будет выбран, зависит не только внешняя составляющая кровли, но и её надёжность.

О конструкции фронтона и ее функциях

Фронтоны рассматривают двумя способами: как завершающие части боковых фасадов здания, или как торцевые стороны кровли; они представлены в конструкциях вальмовых, двускатных, ломаных крыш. В двускатных кровлях фронтонные плоскости имеют вид треугольника, ограниченного по бокам скатами; плоскость должна быть точно выверена по вертикали.

Если у скатов одинаковый угол наклона и длина, то треугольник будет равнобедренным (симметричным); такой вариант распространен наиболее широко. В случае, если углы разные, конек смещается относительно средней линии постройки, и фронтон становится несимметричным; особенность характерна для бань, сараев и различных пристроек к дому. Можно выделить следующие элементы, имеющие отношение к этому архитектурному элементу:

• Козырек (отлив). Располагается по линии примыкания фронтона к фасаду, защищает фасад и цоколь от воды.
• Фронтонные свесы. Они являются продолжением скатов, обрамляют фронтонную плоскость. Конструктивно это чаще всего продолжение стропильной системы.

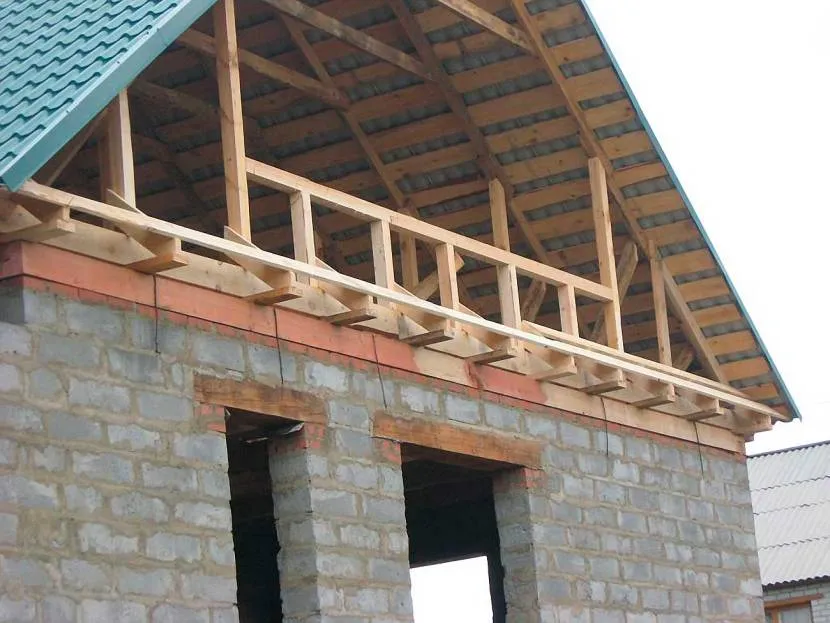

Устройство каркасного фронтонаИсточник seaside-home.ru

• Карнизные свесы (карниз). Это, собственно, нижняя часть фронтонных свесов.
• Окно. Оно является не эстетической, а технической необходимостью.

Фронтонные части крыши изготавливаются разными способами, а с внешней стороны их подвергают чистовой отделке, что помогает создать гармоничный вид загородного дома. Кроме декоративной, они выполняют еще несколько важных функций:

• Увеличивают жесткость и устойчивость кровельного каркаса.
• Вместе с кровлей защищают дом от погодных капризов, помогают поддерживать комфортный микроклимат в жилых помещениях.
• При соответствующем обустройстве позволяют оборудовать под кровлей жилое пространство (речь идет об утеплении).

Необходимость окна

Если в чердачном помещении предполагается размещение жилой, гостевой комнаты или, например мастерской, во фронтальной плоскости делают окно (а иногда и балкон), назначение которого – обеспечивать естественное освещение под крышей.

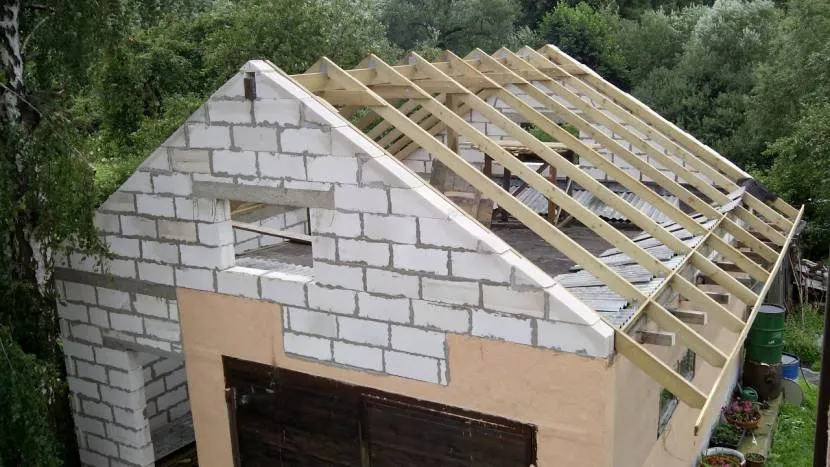

Блочный фронтон с отверстием под окноИсточник ytimg.com

Окно во фронтоне двухскатной крыши является причиной удорожания строительства, но специалисты настоятельно рекомендуют включать его в конструкцию как дополнительный элемент вентиляции. Дело в том, что даже у правильно выполненного кровельного пирога с вентзазором со временем ухудшаются параметры паропроницаемости (это связано с изменением свойств диффузионных мембран в качестве гидробарьера).

Когда резко увеличивается разница между дневной и ночной температурой (обычно это случается весной и осенью), на холодных чердачных конструкциях образуется конденсат. Это приводит к порче древесины; процесс начинается в местах прилегания металлического крепежа (уголков, скоб, гвоздей).

Утепление щипцовой стены

Утепление щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т.д. Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича. Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления — изнутри и снаружи. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

• Стекловата;
• Минвата;
• Пенопласт;
• Пеноплекс.

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

ВНИМАНИЕ!

Фронтон здания, будучи опорой для стропильной системы, в то же время частично увеличивает нагрузку на нее из-за воздействия ветра. Поэтому его строительство должно производиться с пониманием всех нагрузок и путей их компенсации, иначе появится излишнее давление на стропильную систему, которое может привести к деформациям кровли.

Подробно про расчет стропильной системы вы можете прочитать здесь.

Все работы должны производиться после консультации с опытными строителями, а элементы конструкции должны иметь запас прочности.

Гидроизоляция

Данный защитный слой просто обязателен для мансарды. Гидроизоляция неплохо защищает пространство внутри дома от осадков и от внутренних испарений.

Толщина изолирующего слоя должна соответствовать нормативам. Утеплителем может выступать минвата. По размерам маты должны на пару сантиметров выступать за строительный шаг стропил. Материал расплавляют в промежутках между стропилами так, чтобы он полностью заполнил свободное пространство.

Если изоляция намного больше, чем полагается, то покрыть разницу возможно при помощи обрешетки. Более того, она выполняет вторую немаловажную функцию — вентилирует все люфты между утеплителем и внешней ветрозащитой.

• Схема вентиляции фронтонов может быть двух видов — одноуровневая и двухуровневая.
• В первом случае обустраивается только один вентиляционный канал в промежутке между слоем отделки и защитой.
• Она допускается, если ветровых нагрузок помещение защищает специальный слой, который может соприкасаться со слоем теплоизоляции.
• Двухуровневая схема предполагает обустройство двух вентилируемых каналов.

Их обустраивают для беспрепятственной циркуляции воздуха между теплоизоляцией, ветреной защитой и облицовочным материалом.

Дома из газобетонных блоков — плюсы и минусы

Газобетон широко используется в различных климатических зонах при строительстве промышленных помещений и домов. Имеет сравнительно небольшой вес (меньше 30 кг), и по площади укладки может заменить 30 кирпичей. Построить дом из газобетонных блоков можно и своими руками.

Положительные характеристики:

• благодаря воздушно-пористой структуре, газоблок обладает хорошими тепло- и звукоизолирующими свойствами;
• произведён из негорючих компонентов, пожаробезопасен;
• имеет высокую морозостойкость и длительный срок эксплуатации;
• по экологическим стандартам газобетон считается безопасным материалом;
• не подвержен гниению, образованию плесени, так как сделан из минерального сырья;
• удобен в обработке, легко можно построить дом любой конструкции и сделать арочные дверные или оконные проёмы;
• благодаря небольшому весу, не требуется использование грузоподъёмной техники;
• не подвержен разрушению от ультрафиолетовых лучей и атмосферных осадков;
• теплоинерционный — при нагреве солнцем помещение внутри не перегревается, а в холодное время не перемерзает;
• наружная отделка или дополнительная теплоизоляция делается в зависимости от климатической зоны и не является обязательной.

Теплосберегаемость материала зависит от толщины стены и марки используемого газобетона. Так, применение блока d600 при ширине 20 см имеет показатель 0,71 Вт/м·К, 30 см — 0,45 Вт/м·К, 40 см — 0,34 Вт/м·К. Если используется марка d400: 20 см — 0,50 Вт/м·К, 30 см — 0,31 Вт/м·К, 40 см — 0,25 Вт/м·К.

Отрицательные характеристики:

• гигроскопичен — не рекомендуется применять блоки для строительства сауны, парной или бани без дополнительной пароизоляции;
• газобетонная кладка, как и любая другая из каменного материала, нуждается в прочном фундаменте, чтобы не произошло деформации;
• затруднены штукатурные работы, так как газобетон имеет гладкую поверхность, что требует добавления в раствор ПВА;
• для крепления необходимы специальные крепёжные элементы.

При самостоятельном строительстве дома из газобетона можно расширить архитектурные замыслы благодаря его лёгкой обрабатываемости. К тому же, газоблоки по размерам больше кирпича, поэтому на укладку 1 м 2 потребуется не больше 20 мин.

Способы обшивки фронтона

Обшивка всей стены выполняет не только декоративную, но и защитную функцию.

Существует несколько способов выполнения такого процесса:

• Изнутри помещения. Мастера отмечают, что именно этот способ является самым эффективным. Все дело в том, что работы проводятся внутри, соответственно и стена будет обрабатываться со стороны самого помещения. Здесь вам нужно будет выложить слой минеральной ваты, уложить парогидроизоляцию, утеплители и каркас из дерева. После всего этого вам нужно обшить конструкцию гипсокартоном.
• Снаружи стены. Здесь все сложнее, помимо всего вам нужно будет обустроить специальные строительные леса, которые должны быть крепкими и надежными. Сам принцип обшивки ничем не отличается от предыдущего, только вот сохранение тепла здесь будет не таким эффективным.

Установка сайдинга на фронтон

Перед раскроем и монтажом виниловых панелей устраивается обрамление слуховых окон и двери, если она есть. Сначала в проемах устраивается гидроизоляция в форме жестяных, алюминиевых или битумных гибких фартуков.

Толщина фронтонной стенки определяет способ обустройства проемов:

• Оконные и дверные блоки холодных крыш оформляются с помощью специальных наличников или J-профилей.
• Проемы утепленных крыш обрамляются оконными профилями, предназначенными для облицовки откосов.

После обустройства проемов приступают к изготовлению шаблонов, требующихся для раскроя сайдинга согласно размерам и форме фронтона.

Разметка шаблонов проводится вручную. Для работы потребуются два произвольных обрезка J-профиля. Первый прикладывается вдоль линии перекрытия, второй размещается под свесом. Он отсечет на первом обрезке линию, повторяющую уклон ската. Ее очерчивают карандашом, потом обрезают лишнее согласно разметке.

Размечается левая деталь J-профиля. Низ размечается и обрезается с помощью перевернутого шаблона. Обрезанный профиль прикладывается к месту установки, чтобы в районе конька отметить линию очередного отрезания. Для четкой ее разметки используют отвес, т.к. она должна быть перпендикулярна перекрытию.

Затем изготавливается правая деталь с помощью перевернутого обратно шаблона. У правого профиля обрезается только гвоздевая планка, лицевую часть трогать не нужно. При установке двух профилей на предназначенное им место фиксация выполняется по правилам крепежа вертикальных деталей. Точки крепления устанавливаются впритык с верхней кромкой отверстия.

Необрезанная верхняя часть правого профиля заводится в канал левого профиля, чтобы получился замкнутый узел. Панели перед установкой в закрепленные по периметру профили подрезаются по факту.

Функцию J-профиля при обшивке фронтонов предельно удачно выполнят угловые соединительные аналоги. Указанный вариант гораздо практичней, если заодно предполагается провести обшивку фронтонных свесов. Угловой профиль позволяет присоединять элементы с двух сторон: работать невероятно удобно и получается красиво.

Для правильной установки виниловой обшивки в горизонтальном направлении следует снова запастись шаблонами, изготовленными описанным выше методом. С помощью двух обрезков сайдинга нужно определить и отметить линию уклона ската.

Для каждой стороны крыши шаблоны изготавливаются отдельно, потому что некоторая разница даже при идеальном строительстве всегда есть. Для обустройства фронтона ломаной крыши сделать придется четыре шаблона.

Шаблоны служат для раскроя рядового сайдинга. Разрезая панели, следует обязательно соблюдать температурный отступ от реального края фронтона. У панели, располагаемой в самой вершине, надо отрезать полностью гвоздевую планку и просверлить вверху отверстие для сквозного крепления саморезом.

Точка для сверления определяется опытным путем в процессе прикладывания к месту установки. При любом раскладе отверстие нельзя сверлить близко к обрезанным кромкам панели. Необходимо отступить от края по минимуму 3 см.

С вертикальным монтажом сайдинга стоит повозиться, если есть желание достичь безупречного результата. Нужно будет запастись терпением и очередными шаблонами.

Алгоритм вертикальной установки виниловой обшивки:

• По периметру фронтона монтируются угловые или J-профили.
• Из вершины крыши отпускается отвес, согласно которому надо очертить центральную ось.
• По прочерченной линии устанавливается либо два J-профиля, развернутые друг к дружке, либо один Н-профиль. Последний вариант лучше, потому что у него нет негерметичного стыка.

Монтаж панелей, раскроенных по сделанным по фактическим данным шаблонам, начинают исключительно от угла, если центральная ось оснащалась спаренными J-профилями. При использовании Н-профиля в центре фронтона, монтировать виниловые панели можно как от угла, так и от центра.

Формы фронтонов

Разнообразие конструкций и виды фронтонов зависят от типа устройства кровли и архитектурных особенностей строения. Ниже рассматриваются разновидности, использующиеся при возведении загородных построек, которые можно отделать и обшить самостоятельно.

Килевидный

Напоминает перевернутый киль морского судна. Полуовал, заостренный наверху по центру. Внешне напоминает купол. Его сооружают на кровлях сложной ломаной формы. Раньше так оформляли крыши строений русского зодчества.

Треугольный

Самая распространенная форма фронтона двускатной крыши, представляющая равнобедренный треугольник. Как правило, угол наклона боковых сторон кровли по отношению к земле составляет 15, 30 или 45°.

Полукруглый

Скаты кровли сводятся в центр, образуя закругляющуюся к середине дугу. Наружная отделка производиться любыми материалами, но учитывая специфическую форму, процесс обшивки будет сопровождаться сложностями замеров и использования традиционных плинтусов.

Эта форма — архитектурный отголосок времен эпохи Ренессанса.

Ступенчатый

Крыша без откосов, кровля плотно соединяется со стенами фасада, напоминает ступени, количество которых сокращается по направлению вверх. Такую конструкцию сооружали при строительстве готических культовых зданий. Фронтон отделывают камнем или стеклом, выбор материала зависит от назначения помещения.

Разорванный

Скаты расступаются, расходясь в разные стороны, не имеют соединения в верхней точке. Место разрыва заполняют молдом, скульптурной лепниной. Такое оформление характерно для строения в стиле барокко.

Лучковый

По форме напоминает натянутую тетиву лука. Это дугообразный полукруглый фронтон, при увеличении высоты круга называется циркульным.

Трапециевидный

Представляет собой четырехугольник, у которого вертикальные стороны равной длины, а нижняя горизонтальная длиннее верхней. Тип фронтона с не смыкающимися боковыми сторонами кровли. Для прочности конструкция должна быть оснащена дополнительными укрепляющими балками.

Прерванный

Используется для постройки, когда необходимо сделать окна на фронтоне над горизонтальным карнизом у основания. Облицовка осуществляется мраморной или керамической плиткой.

Раскрепованный

Вид фронтона, с выдвинутыми вперед секциями. Имеет выступы, которые разбивают общую высоту. Придает строению богатый и презентабельный вид. Таким оформлением закрывают памятники архитектуры.

Расчёт площади фронтона

Определение площади фронтона преследует две цели:

• подсчитать объём закупки материалов;
• оценить нагрузку на фундамент (для массивных фронтонов).

Для расчёта нужно определиться с высотой крыши и её конструкцией. Рассмотрим оба пункта подробно.

Высота крыши

Очевидно, высота крыши одновременно является и высотой фронтона. Подбирают её с учётом двух факторов.

1. Требуемый объём пространства под крышей. Если чердак планируется использовать как мансарду, конёк нужно поднимать над чердачным перекрытием на высоту 2,5 м или более. Если же чердак будет нежилым, достаточной будет высота в пределах 1,5 м. Без особых причин «тянуть» крышу вверх не стоит, так как при этом увеличивается её парусность.
2. Внешний вид дома. Крыша — важный элемент архитектуры, поэтому нужно оценить, как при той или иной высоте она будет смотреться на конкретном строении. Нежелательны перегибы и в большую, и в меньшую сторону. В первом случае создаётся впечатление, что гигантская крыша сплющила здание, а во втором весь дом в целом кажется чересчур приземистым.

Если оба эти фактора значения не имеют, во главу угла ставят желаемый уклон скатов. В этом случае высоту определяют по формуле H = 0,5 · B · tg a, где В — ширина дома, то есть длина стены, на которой возводится фронтон, tg a — тангенс угла наклона ската относительно горизонта.

Треугольная

Треугольная форма имеет место при прямых скатах, сходящихся в коньковом узле. Возможны два варианта:

• симметричная крыша — скаты имеют равные уклон и длину, фронтон имеет форму равнобедренного треугольника;
• асимметричная крыша — конёк смещён в сторону, скаты имеют разный уклон, форма фронтона — треугольник со сторонами разной длины.

В обоих случаях площадь фронтона рассчитывается по формуле S = 0,5 · B · H, где В — ширина дома (длина стены под фронтоном), Н — высота крыши.

Площадь треугольного фронтона зависит от его высоты и ширины постройки

Трапециевидная

Трапециевидные фронтоны строятся на полувальмовой крыше. Их площадь рассчитывается по формуле S = 0,5 · (B + C) · H, где В и Н — ширина дома и высота крыши, а С — ширина вальмы.

Пятиугольная

Крыша с пятиугольным фронтоном называется ломаной. При устройстве мансард такие конструкции возводят чаще всего. Каждый скат состоит из двух частей: верхней пологой и нижней с более крутым уклоном. Для определения площади фронтона выполняют такие действия:

• через точки излома скатов проводят горизонтальную линию, разделяющую фронтон на трапецию и треугольник;
• подсчитывают площадь каждой из фигур по приведённым выше формулам;
• суммируют результат.

Пятиугольный фронтон можно разделить на несколько простых фигур и затем сложить их площади

Общие сведения

Производственный процесс профилированных листов очень простой, и материал сырья – лист оцинкованного типа в рулоне с толщиной от до см. Технология создания профиля – холодная прокатка. Получается, есть рулон листа стали, его раскручивают, вставляя конец в станок проката. В системе оборудования поставлены ролики с разным размером, и они поставлены последовательно. И чем дальше, тем у них будет больше диаметр. Получается, лист прокатывают меж роликов, и на нем получаются профили.

Таким методом будет идти прокатка до того момента, пока не сформируются нужные размеры волны. После этого лист будет обрезан на особом станке. Максимальная листовая длина составляет 13 метров, а минимальная 0.5 метров. При этом можно производить подрезку настраивать под разные размеры с шагом 0.5 метров.

Сейчас профилированный настил является не просто оцинкованными панелями, хотя такие есть в продаже. Это окрашенные или обработанные составами полимеров листы с огромным эксплуатационным сроком. Постепенно лакокрасочные материалы изготовители перестают использовать, так как материал с полимерным слоем имеет более высокие параметры эксплуатации. Например, прокрашенный лист будет служить не больше 15 лет, с полимерным слоем до 50 лет. Требуется отметить, что готовый лист не окрашивают и не полимеризуют. Это сырье (готовое) в виде рулонных листов с завода выходят в таком виде.

Получается, что материал прокрашивают или наносят полимер при условиях заводского типа на особенном оборудовании. Это гостированный материал, и под него был создан стандарт №24045-2010. Но требуется отметить, что не все изготовители будут придерживаться такого документа и производят продукцию по специализированным техническим условиям, но это не будет противоречить действующему законодательству.

Так по ГОСТу профилированные листы можно поделить на 3 группы:

• Кровельный.
• Несущий.
• Стеновой.

Варианты конструкции крыши

Фронтоны, как опорная часть, удобны, когда надо освободить пространство от ненужных многочисленных элементов. Нет необходимости возводить стены, а небольшое расстояние минимизирует количество опор.

К стандартным решениям относятся:

• Несущая стена, на которой присутствуют или фермы, или опорные части. Прогон должен быть расположен поперек стены;
• Образование двух частей путем деления при помощи балки конька. Установка в месте сопряжения;
• Упор установленных укосин во фронтонные стены.

Разгрузить балку можно использовать укосины, если расстояние не превышает восьми метров. Они станут дополнительным украшением интерьера.

Когда в конструкции не предусмотрено утепление, строители обычно не используют стропилины. Если случай обратный, то требуется вентиляция, поэтому нечто похожее установить все же придется. Например, перпендикулярный брусок пятьдесят на пятьдесят.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
