Диаметр канализационных труб пвх. как правильно подобрать размеры / канализационные и водосточные / предназначение труб / публикации / санитарно-технические работы

Как влияют на размеры унитазов некоторые технические характеристики

Выбирая оптимальные размеры унитаза, следует ориентироваться и на дополнительные характеристики, которые влияют на изменение общих параметров. Специалисты советуют при покупке учитывать такие моменты:

Выбирая размер унитаза следует обратить внимание на его соразмерность габаритам помещения

удобство использования для всех жильцов квартиры или дома;
соразмерность габаритам помещения;
привлекательный внешний вид, соответствующий дизайну комнаты;
простоту установки.

На размеры уже установленного унитаза будет влиять много факторов, одним из которых считается тип спуска воды, который может быть горизонтальным, тарельчатым с выпуском в стену, прямым с выпуском в пол или козырьковым с косым выпуском. От данного параметра зависят особенности канализационного подключения. Данный критерий подбирается исходя из особенностей сантехнической разводки. Это объясняется тем, что в некоторых случаях труба может как проходить по полу, так и располагаться горизонтально в стене.

Наиболее компактным унитазом для маленького туалета считается модель с косым выпуском, позволяющим максимально близко придвинуть прибор к канализационной трубе. Также в этом случае можно легко дорастить выводной патрубок и расположить унитаз в наиболее оптимальном положении.

Самыми неудобными считаются устройства с прямым выпуском, требующим крепления к трубе, выходящей из пола. В этом случае единственное, что можно придумать относительно расположения унитаза, – развернуть прибор вокруг своей оси в одну или другую сторону. Размеры унитазов также зависят от особенностей монтажа, в этом случае выделяются такие модели:

Модель унитаза с косым выпуском позволяет максимально близко придвинуть его к канализационной трубе

угловые;
подвесные и встроенные;
моноблоки;
пристенные;
напольные.

Выбирая место для установки прибора, необходимо принять во внимание и размер гофры для унитаза, главное назначение которой – отвод воды. Изготавливается гофра чаще всего из жёсткого или мягкого пластика

При выборе элемента нужно учитывать, что если размер манжета унитаза составляет 13 см, то длина гофры не должна быть меньше 20-120 см. Диаметр подбирается исходя из параметров модели унитаза, который будет устанавливаться в данном санузле.

Как определить нужный уклон

Угол, под которым устанавливается канализация, рассчитывается не в градусах, а в метрах на один погонный метр. Такая единица измерения принята для минимизации погрешностей при расчетах. Существуют специальные формулы для расчета данного показателя, но в строительстве специалисты пользуются СНиПами, которые разработаны для наиболее распространенных труб с определенным диаметром. Расчет уклона канализации на 1 метр СНиП позволяет сделать быстро и на простом калькуляторе. Определить, какой должен быть уклон, можно сверившись со значениями в разделах СНиП 2.04.01-85 и 2.04.01.86. Первый раздел регламентирует монтаж канализации в квартире, а второй – параметры уклона наружной канализации.

Наклон определяется в зависимости от диаметра трубы. Прослеживается обратная зависимость – чем шире диаметр, тем меньше уклон.

На практике это означает, что один конец трубы будет выше на указанное расстояние:

Труба диаметром 50 мм – уклон 0,03 м/м погонный.
Труба диаметром 110 мм – уклон 0,02 м/м погонный.
Труба диаметром 160 мм – уклон 0,008 м/м погонный.
Труба диаметром 200 мм – уклон 0,007 м/м погонный.

Для итогового расчета нужно суммарную длину всех труб умножить на коэффициент. Так, при канализационной системе длинной 15 м при диаметре 50 мм разница высот, составит 45 см на погонный метр.

Уклон канализации на 1 метр погонный согласно СНиП для различных канализационных труб

Выше указан оптимальный рекомендованный коэффициент для труб разного диаметра. При этом допускаются и предельные значения. Максимальный уклон не рекомендуется превышать более чем на 15 см. Минимальный уклон канализации варьируется от 50 мм до 2.5 см, в зависимости от диаметра:

Труба диаметром 50 мм – минимальный уклон 0,025 м/м погонный.
Труба диаметром 110 мм – минимальный уклон 0,012 м/м погонный.
Труба диаметром 160 мм – минимальный уклон 0,007 м/м погонный.
Труба диаметром 200 мм – минимальный уклон 0,005 м/м погонный.

Расчёт объема сточных вод

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков, выпадаемый на конкретной местности в течение месяца. Для этого можно воспользоваться формулой, взятой из СНиП 2.04.03-85:

Q = q20 x F x Ψ

Здесь показатели являются следующими данными:

Q — средний объем дождевой или талой воды , который необходимо будет отводить с участка;
q20 — интенсивность дождевых или снежных осадков на конкретного региона России. Данные прописаны в таблицах СНиП по каждой конкретной местности;
F — итоговая площадь всех крыш и площадок, с которых будет отводиться ливневая или снежная сточная вода;
Ψ — коэффициент поправки , который позволяет добиться максимально точных расчётов по среднему объему воды для отведения. Этот показатель полностью зависит от типа покрытия, с которого будет отводиться жидкость.

Показатели коэффициента также прописаны в таблицах СНиП 2.04.03-85 и имеют такую формулировку:

Кровли любого типа — коэффициент равен 1;
Площадки и дорожки из асфальта — коэффициент 0,95;
Для площадок и объектов из бетона — коэффициент равен 0,85;
Для щебня с примесью битума — коэффициент 0,6;
А для простой щебенки в чистом виде — 0,4.

Благодаря использованию такой формулы удается максимально точно рассчитать объемы дождевой или талой снежной воды, которые будут «атаковать» объект в каждый из сезонов.

Внутренний и наружный диаметр

Чтобы правильно подобрать трубу для канализации, с нужной проходимостью, можно произвести нехитрый расчет. Для этого понадобятся следующие параметры:

D – ∅ снаружи в мм;
b – толщина стенки.

И по простой формуле: d = D – 2 b, узнаем внутренний ∅ трубы (d). При изготовлении труб, на них наносится маркировка с указанием толщины стенки (b) и наружного диаметра (D). Однако подбирают изделия именно по внутреннему.

Исключением являются трубы из чугуна, на них наносится значение внутреннего диаметра и обозначается он буквами – DN. Так например значение DN 110 означает, что у данного элемента внутренний диаметр равен 110 мм.

Возможно это вас заинтересует:

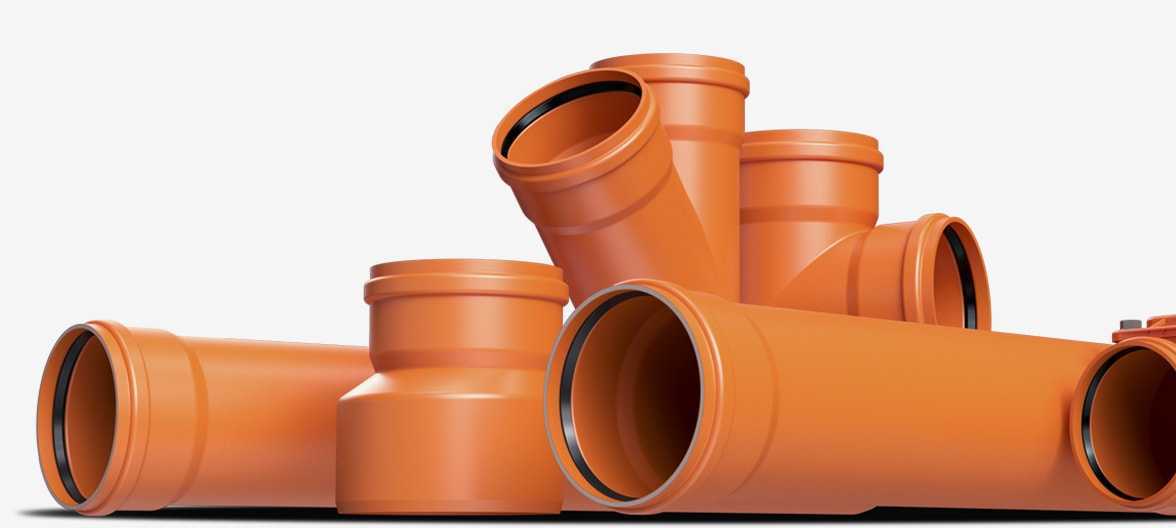

Список канализационных фитингов

Только фитинги способны объединить трубы разных видов и размеров. Используются для соединения разветвлений и при поворотах конструкции. От правильно подобранных соединительных деталей зависит надежность герметизации системы.

Наименование соединительного элемента

Функциональность


Тройник 110×110 мм	Большой фитинг, применяется для подключения к центральному стояку и унитазу.
Редукция 110×50 мм	Специальный вид фитинга, присоединяет трубы диаметром 50 мм к диаметру 110 мм.
Отводы	Колена предназначенные для изменения направления трубопроводов. Подходят под все размеры канализации. Могут устанавливаться под углом 90° или 45°.
Тройники	Производят соединение нескольких труб в одну систему. Могут быть всех размеров идентичных или различных.
Ревизия	Предназначаются для мест с повышенным риском загрязнения, обустроены специальными съемными крышками.
Заглушки	Подбираются под определенный диаметр трубопровода, устанавливаются на торцах.

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

D – наружный диаметр;
d – диаметр изнутри;
S – толщина стенки;
Dy – условный проход.

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.

Диаметр канализационных труб: сортамент изделий

Данные о диаметре трубы канализации обычно наносятся на маркировке изделия. Показатель диаметра размещается рядом с данными о толщине стенки (например, 160*4,2 – означает, что диаметр данного изделия 160 мм, а толщина его стенки – 4,2 мм соответственно). При этом показатель сечения обычно указывается наружный, и для того, чтобы вычислить внутренний, необходимо из первого числа вычесть показатель толщины стенки. Табличные данные, как правило, округляются, поэтому в случае с приведенным примером внутренний диаметр будет указываться как 150 мм, а не 151,6 мм.

Размерный ряд канализационных трубных изделий начинается с 20-25 мм. Максимальный диаметр зависит от вида изделия (гофрированная или гладкая) и материла его изготовления. Невозможно встретить гладкую поливинилхлоридную трубу с сечением, превышающим 630 мм, в то время как диаметр профилированных изделий может достигать 1200 мм.

Итак, показатели диаметра пластиковой канализационной трубы бывают следующими:

элементы диаметром от 16 мм до 25 мм. Основная сфера применения – отвод стоков без частичек грязи от осушителей, вентиляционных устройств, кондиционеров и других типов технологического оборудования. По сути, по стокам проходит чистая дистиллированная вода;
изделия с внутренним сечением от 20 до 32 миллиметров. Практически не применяются в сфере устройства канализаций. Больше подходят для прокладки трубопроводов водоснабжения;

Бытовая канализация монтируется из труб диаметром максимум 100 мм

трубы с внутренним диаметром от 50 до 100 миллиметров. Наиболее распространенный размер, используемый для проектирования и строительства домашних канализационных сетей и разводок. Изделия с размером 60 мм может использоваться в качестве горизонтального «лежака», к которому подключают до трёх приборов (исключая унитаз). Если количество приборов возрастает до пяти, применяется «лежак» с минимальным размером 75 мм;
трубы с внутренним сечением от 100 миллиметров и более. Используются для создания крупных инженерных сетей общего назначения, а также для обустройства промышленных предприятий. В частном строительстве их могут применять для строительства выводной стоковой трубы, а также при проектировании дренажных трубопроводов.

При покупке пластиковых канализационных труб стоит учитывать тот момент, что такие изделия, в отличие от простых водопроводных труб, выпускаются только в виде отрезков. Их длина может составлять 50, 100, 200 см и так далее. Максимальная длина одного отрезка – 600 см. Для длинных трасс возможно производство труб до 12 м, изготовление более длинных труб возможно только по индивидуальному заказу.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ.

В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации.

Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет.

Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
Инертность к химическим веществам и коррозионному воздействию.
Доступная цена элементов трубопровода.

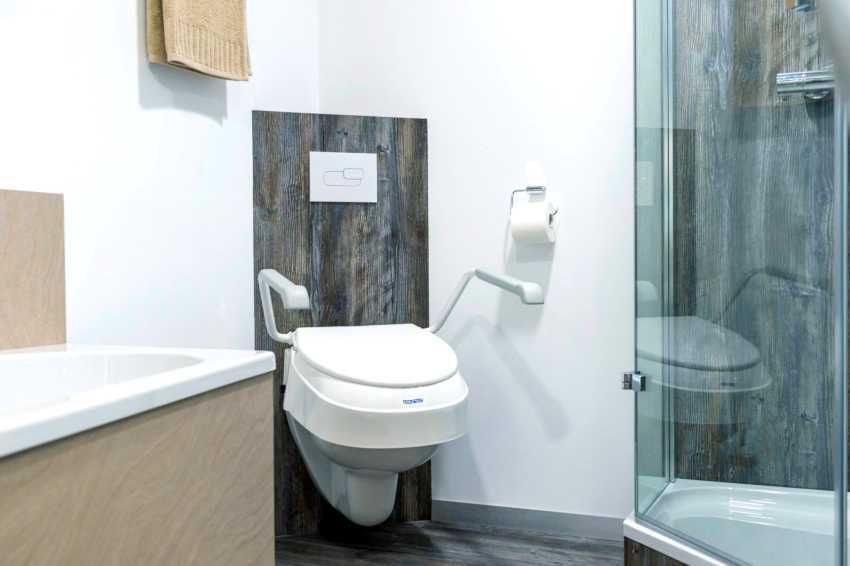

Нестандартные размеры унитазов: модели для инвалидов и устройства с наличием дополнительных функций

Для людей крупного телосложения подбирают и соответствующие размеры унитазов, которые характеризуются увеличенными габаритами. Такие варианты предназначены для людей с большим весом либо ростом от 190 см. При выборе модели следует отдавать предпочтение варианту, способному выдержать повышенную нагрузку. Зачастую увеличенные модели унитазов рассчитаны на вес 600-650 кг. Стандарты высоты унитаза от пола в таком случае будут отличаться от общепринятых и обычно достигают 65-70 см, длина моделей – от 70 см, а ширина – 40 см и более.

Чаще всего на заказ выполняют нестандартные унитазы для людей с инвалидностью. В этом случае нужно, чтобы прибор не только отличался увеличенными размерами, но и был оборудован специальными поручнями и сиденьем. Высота таких моделей на 15-20 см больше стандартных вариантов. Если унитазом пользуется человек-колясочник, то высота сиденья не должна превышать размеры инвалидного кресла. Обычно этот параметр равняется 50-60 см. Такие же габариты унитаза рекомендуются и для использования пожилыми людьми.

Для людей с инвалидностью заказывают унитазы нестандартных размеров и характеристик

Нестандартные размеры могут иметь и унитазы со встроенным биде. В большинстве случаев эти модели отличаются большой длиной из-за особой вытянутой формы, потому как омывающий душ удобно монтируется на ободок. Бачок унитаза с биде также имеет большие, по сравнению со стандартными, размеры. Длина моделей – обычно около 70 см, а ширина – 40-41 см. Подвесная система имеет меньшие размеры: ширина – 29-36 см, а длина – 52-60 см.

Правила расчета

При решении вопроса, как рассчитать диаметр трубы для канализации в частном доме, за основу берут специальный нормативный документ

Здесь во внимание принимаются:

Уклон трубопровода.
Величина углов соединения горизонтальных участков со стояком и многое другое.

Отводящая система требует точных расчетов, но решение вопроса в частном домостроении должно быть более простым.

Диаметр канализационных труб для частного дома рассчитывают следующим образом:

Дома с небольшим количеством сантехнического оборудования и бытовых приборов могут оборудоваться канализационными элементами на 10 см.
Отвод водяных стоков с мелкими частицами выполняется изделиями размером 50 мм.
Трубопроводы металлические и чугунные имеют шероховатую внутреннюю поверхность. Это чаще всего является причиной заиливания или засорения трубных участков. Сечение чугунных изделий для канализации должно быть больше, чем у аналогов из пластика.
Стояк канализации многоэтажного дома должен иметь сечение 10-15 см.
При установке нескольких канализационных стояков их соединение выполняется трубными отрезками на 200 мм. Это обеспечивает эффективную работу всей канализационной системы.

Стандарты

Таблица диаметров пластиковых труб, предназначенных для водопроводов, систем отопления, напорной канализации и т.д., содержится в ГОСТ 52134-2003.

А вот с самотечной канализацией ситуация куда забавнее: российскими стандартами регламентируется сортамент лишь для полиэтилена, причем ГОСТ 22689.1-89 предусматривает… три типоразмера – 50, 90 и 110 мм. Безнапорные трубы из ПВХ и полипропилена производятся по техусловиям и на основе заключенных с заказчиками договоров.

ЧИТАТЬ ТАКЖЕ: Как подвязать пионы — несколько способов 2019

Вернемся к ГОСТ 52134-2003. Согласно документу, маркировка пластиковых труб для напорных трубопроводов может включать:

Максимально допустимое рабочее давление при температуре 20С. Оно обозначается буквами PN и указывается в атмосферах.
Параметр SDR, описывающий отношение наружного диаметра к толщине стенки. Чем выше его значение, тем меньшей прочностью на разрыв обладает трубопровод.
Сами наружный диаметр и толщину стенки.
Указание на материал, из которого произведено изделие. Как правило, используется следующая система обозначений:

Обозначение	Расшифровка
PE (ПЭ)	Полиэтилен
PVC-U (НПВХ)	Непластифицированный поливинилхлорид
PP-R (ПП-Р, или ПП тип 3)	Полипропилен рандомсополимер
PE-X (ПЭ-С)	Сшитый полиэтилен

Итак, перейдем к размерам. Увы, нам придется лишь обозначить их границы, а не приводить полный перечень.

Поливинилхлорид

Минимальный диаметр, предусмотренный стандартом для PVC-U, равен 12 миллиметрам. Максимальный – 1000. Толщина стенок варьируется от 1,5 до 30,6 мм.

Полиэтилен

Как уже говорилось, этот полимер массово применяется для прокладки магистральных водопроводов.

ЧИТАТЬ ТАКЖЕ: Хомут ремонтный для труб водоснабжения: обжимной бандаж для ремонта трубопроводов, водопроводных металлических труб, виды аварийных стяжных хомутов

Прокладка магистрального водопровода полиэтиленом.

Помимо диэлектрических свойств и исключительной стойкости к агрессивным средам, полиэтилен удобен тем, что сохраняет эластичность при отрицательных температурах. Подвижки грунта, образование в трубопроводе ледяной пробки и прочие неприятности, фатальные для стали и чугуна, в этом случае вызовут лишь временную деформацию с возвратом к прежним размерам и геометрии после устранения вызвавшего ее фактора.

Минимальный диаметр – 16 мм. Максимальный – 1600.
Толщина стенки варьируется от 2 до 61,5 мм.

Полипропилен

Минимальный наружный диаметр имеет пластиковая труба 10 мм. Максимальный размер – опять-таки 1600. Толщина стенки – от 1,3 до 61,2 мм.

ПЭТ трубы и где они монтируются

При изготовлении полиэтиленовых деталей используется регламент ГОСТа 22689.2-89. Указанные изделия могут быть четырёх разновидностей сортамента с диаметром в 40, 50, 90, либо 110 мм. Когда на производстве используется полиэтилен низкого давления, то параметр толщины стен готового изделия не превышает трёх миллиметров.

ПЭТ высокого давления используется для производства труб с
небольшим значением окружности. Параметр толщины стенок будет равен:

3 миллиметра для элементов, имеющих диаметр 4—5 см.
Пять миллиметров для изделий, имеющих диаметр 9—11 см.

Длина трубы может равняться девяти метрам. Этот параметр зависит
непосредственно от диаметра. Чем большим он будет, тем длиннее получится
изделие.

Какими бывают пластиковые трубы для канализации?

То, почему именно пластиковые изделия применяются для устройства стоковых систем чаще всего, понятно каждому, кто хоть раз сталкивался с подобной задачей. Они легкие, мобильные и недорогие, а также заметно выигрывают у некоторых видов металла (например, у чугуна) по прочностным характеристикам. Особенно важный фактор в пользу пластика, касающийся именно канализационных сетей, — это инертность к агрессивным кислотным средам. Понятие «пластик» на самом деле включает в себя множество разновидностей термопластов или их комбинаций, но в широкой продаже встречается несколько вариантов изделий, а именно:

Из полиэтилена (ПЭ): высокого давления (ПВД) – используется для системы внутренней разводки, низкого давления (ПНД) – более высокопрочный материал, возможна даже прокладка в траншеи.
Из поливинилхлорида (ПВХ);
Из полипропилена (ПП).

Как определить размеры труб

Полипропиленовые, поливинилхлоридные и другие пластиковые коммуникации иностранного производства, чаще всего обозначаются дюймами. Также может быть, что Вам нужно установить крепления на трубопроводе, но его размеры также даны в дюймах, в то время как труба обозначена в мм.

Трубная дюймовая резьба

Для этого нужно перевести известные дюймовые размеры в миллиметровые. Согласно данным, 1 дюйм – это 25,4 мм. Получается, что труба с диаметром 2 дюйма = 50,8 мм, и т. д. Очень часто используются дробные значения, так помечаются хомуты, штуцера, муфты и коммуникации.

Рассмотрим в таблице их значение:

В дюймах	В миллиметрах	В дюймах	В миллиметрах
1/8	3,2	1 1/8	28,6
1/4	6,4	1 1/4	31,8
3/8	9,5	1 3/8	34,9
1/2	12,7	1 1/2	38,1
5/8	15,9	1 5/8	41,3
3/4	19	1 3/4	44,4
7/8	22,2	1 7/8	47,6

2 1/8	54	3 1/8	79,4
2 1/4	57,2	3 1/4	82,6
2 3/8	60,3	3 3/8	85,7
2 1/2	63,5	3 1/2	88,9
2 5/8	66,7	3 5/8	92,1
2 3/4	69,8	3 3/4	95,2
2 7/8	73	3 7/8	98,4

Трубы пвх разных диаметров

Но, при измерении раструба вручную, например, линейкой, всегда берется ближайший минимальный размер. Например, диаметр в миллиметрах канализационной трубы для раковины равен 34. Получается, что наружный диаметр равен 1 ¼ дюйма. Будьте внимательны при подборе размеров, иначе придется дополнительно покупать прокладки или переходники. Но муфта выбирается исходя из ближайшего большего показателя, т. е., 34 мм будет считаться 1 3/8 дюйма.

Видео: Стыковка труб разных диаметров в канализации.

Стальные двусторонние коммуникации могут иметь различные показатели на разных сторонах, нужно перепроверять данные. Это можно сделать путем опытных замеров штангенциркулем или пробковым калибром.

Таблица: Диаметры керамических труб

Нормы, регламентирующие диаметры канализационных труб

Любой конструктивно необходимый диаметр труб канализации регламентируется СНиПом 2.04.01085. Там приведены способы расчета всех основных параметров таких труб. Расчеты там не простые, они предусматривают учет самых разных факторов, например, уклон горизонтальных участков, угол, под которым стыкуются выводы из квартир со стояком, и многие другие.

Таблицы, которые для наглядности представлены в этом СНиПе, имеют данные, позволяющие рассчитать проходимость трубы по максимуму при четко зафиксированном диаметре, другими словами, решить обратную задачу.

Но чаще всего нам нужно решение, которое было бы четким, простым и давало бы точные значения всех главных характеристик.

И это решение таково:

Уникальное высокоэффективное средство, для прочистки канализационных труб, устраняющее любые засоры. Средство представляет собой концентрированную смесь ферментов, которые легко расщепляют и перерабатывают скопления жира и любые отложения органического происхождения. Одной упаковки Saniclean хватит на целый год! Узнать подробнее…

Трубы с диаметром в сто миллиметров будет вполне достаточно для организации канализационной системы в любом доме, квартире, когда число сантехнических приборов находится в пределах разумного.
Для умывальников, биде, ванных и писсуаров подойдет пятидесятимиллиметровая канализационная труба: диаметр этот достаточен для осуществления смыва в сантехнических приборах.

Диаметры и уклоны труб согласно СНИП для тех или иных участков и сантехнических приборов канализационной системы

В домах многоэтажных в случае наличия пяти этажей стояки делают диаметром сто миллиметров, если этажей больше – 150 мм.
Участки сливной системы, которые являются общими для нескольких стояков, а также выход на колодец делают диаметром 200 миллиметров.

Трубы пластиковые канализационные диаметры внутреннего сечения не меняют в отличие от чугунных. За счет того, что их поверхность гладкая, жировые отложения на ней не образуются. Если организован правильный уклон трубы и внутри нее нет неровностей или шероховатостей, то отложений из песка и ила тоже нет.

Именно это явление делает возможным установку различного диаметра труб, выполненных из чугуна или пластика: диаметр пластиковой трубы можно выбирать меньший, чем чугунной, к примеру, чугунную «пятидесятку» заменить на сорокамиллиметровую пластиковую трубу.

Выбор диаметра труб для канализации частного дома

Речь идет о таких нюансах, от которых зависит диаметр канализационной трубы в частном доме или квартире:

Горизонтальная труба канализации, подключенная к стояку, обязательно должна быть тоньше него. Это связано с тем, что любое сужение прохода в канализационной системе станет местом постоянных засорений.
При обустройстве горизонтальных соединений можно использовать только косые тройники и фитинги. Создавать прямые углы трубопровода можно только при подключении внутренней канализации к стояку, иначе это место опять-таки будет регулярно засоряться.
Каждый поворот канализационного трубопровода должен оборудоваться ревизией – специальным техническим отверстием с крышкой, которое позволяет чистить систему. Правда, иногда можно делать исключения: например, если неподалеку находится тройник, к которому подключается раковина, то его можно будет в дальнейшем использовать в качестве ревизии.
Стояки многоэтажных домов должны обязательно оборудоваться ревизиями на каждом третьем этаже. При наличии глухих горизонтальных отрезков трубопровода, длина которых превышает 12 м, их нужно также оборудовать ревизией.
Верхняя часть стояка должна быть открыта, чтобы в систему попадал воздух. С точки зрения физики это выглядит вполне обоснованно: разрежение, образующееся в системе после слива, вполне может потянуть за собой гидрозатворы с верхних этажей, и проживающим в тех квартирах людям будет очень некомфортно.
Горизонтальная труба должна обязательно устанавливаться под уклоном. Оптимальная величина – 10-20 мм на один метр трубы. Слишком большой уклон делать нельзя, поскольку шум будет намного выше, а заиливание – сильнее. При чересчур маленьком уклоне вода будет сливаться медленнее, чем в скором времени спровоцирует засор.
Укладка канализации под стяжку должна сопровождаться обмоткой теплоизоляцией: это предотвратит излишний шум.
С пластиковыми трубами работать намного легче: они без проблем монтируются и хорошо режутся на отрезки при помощи обычной ножовки.
При установке пластиковых труб необходимо делать небольшой запас расстояния, чтобы исключить возможные повреждения системы при расширении трубопровода. Для этого при монтаже системы достаточно не до конца вставлять конец одной труб в раструб другой.
Устанавливая канализационную систему, необходимо направлять раструбы навстречу направлению движения воды, иначе засорения не заставят себя ждать.

Заключение

Советы про канализационные трубы

Для создания канализации широкое распространение получили ПВХ трубы благодаря простоте монтажа и эксплуатационным характеристикам. Собрать канализационную систему можно из модулей разного размера. В размерный ассортимент входят фасонные изделия для перехода в разный диаметр труб (редукторы), разветвители и угловые отводы. Взаимозаменяемость трубных элементов позволяет проводить ремонтные работы в сжатые сроки.

В отличие от других пластиковых аналогов, изделия из поливинилхлорида имеют удобный механизм сборки. Все комплектующие и фитинги в трубопроводе имеют раструбное соединение с уплотнительным кольцом. Дополнительно можно промазывать клеем или герметиком для прочности. При необходимости подсоединения двух отрезков трубы используют муфту, оснащенную резиновыми уплотнителями. Все переходники на сантехнические отводы из раковины, мойки, душа и ванны комплектуются пазом раструба.

Помимо раструбного соединения, применяется клеевой способ стыковки. Трубы отличаются по форме конца и размерам стенок. При подборе трубных изделий определенного размера все фасонные части должны быть схожего диаметра. Это поможет достичь герметичности в трубопроводе.

В следующем видео вас ждет монтаж пластиковых канализационных труб.

Разновидности типоразмеров

Трубы выпускаются различного размера. Например, предназначением канализационной трубы 50мм является отведение стоков от отдельно стоящих приборов сантехнического оборудования: ванн и раковин. Исключение — трубы для унитаза. Унитаз — сантехнический прибор, особенностью которого является прохождение за малый промежуток времени очень большого объема воды в момент смыва.

Для канализационного стока унитаза используется канализационная труба 100мм, так как с меньшим диаметром она с большей вероятностью может засориться при попадании в нее твердых фракций. Несмотря на то, что много воды сливается и при опустошении ванны, трубы для их слива используются меньшего диаметра. Стоки из ванной комнаты транспортируются с помощью канализационной трубы 50мм . А связано это с тем, что ее проходимость, по условиям гидравлики, равна проходимости, которая обеспечивает в ней самое узкое место.

В ванной же выпуск имеет несоизмеримо меньший диаметр и, кроме того, перекрыт решеткой. Это делает нецелесообразным монтировать трубу большого диаметра. Модели с большим диаметром используют для устройства стояков и их отвода за пределы здания (150 мм) и для укладки уличной сети (200 мм).

При покупке важным моментом является и ее длина. Минимальной длиной является 1 м, а максимальной — 6 м. Они выпускаются длиной 2-5 м.
