Высота труб вентиляции

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

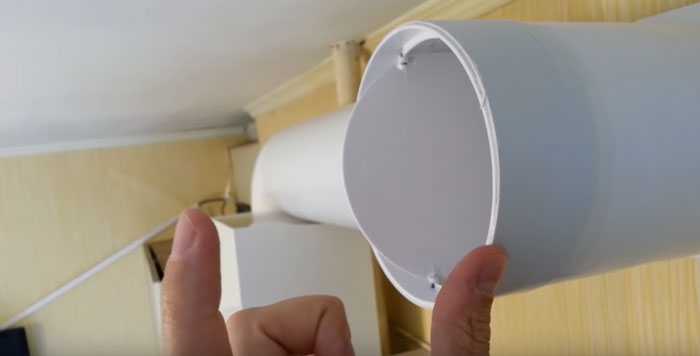

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

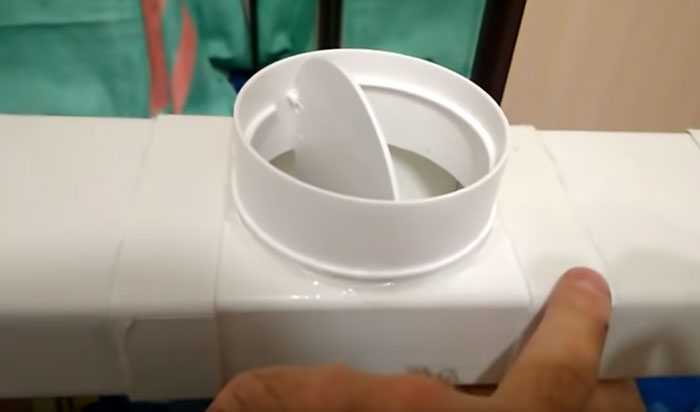

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Вентиляция снип нормы

Во время строительства за соответствием всем требованиям отвечает технический надзор со стороны заказчика, производственный надзор со стороны исполняющей работы организации и в качестве авторского надзора привлекают специалистов, которые проект разрабатывали. Для простоты понимания все нормативные документы для систем вентиляции многоэтажного жилого дома можно условно разнести на две группы:

А. Обязательные нормативные документы Госстроя России, Правительства Москвы и администрации субъектов РФ и нормативные документы ГПС МЧС России. Базовый список.

Своды правил:

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Государственные стандарты:

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила:

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий. СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

• Для жилых зданий —3 м3/час на 1 м2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м3/час, а для постоянных жителей — 60 м3/ час.
• Для подсобных сооружений (гараж и т.п.) —не менее 180 м3/час.

Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

1. Вычисляют объем каждого помещения, путем перемножения трех его размеров.
2. Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
3. Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
4. Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
5. Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
6. Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
7. Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.

Диаграмма для определения диаметра вентиляционной трубы

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

• естественная,
• принудительная,
• смешанная.

Работа естественной вентиляции предполагает реализацию воздухообмена при помощи разной плотности воздуха снаружи и внутри помещения. «Грязный» воздух удаляется через вентиляционные окна, расположенные в санузлах, ванных комнатах и кухнях. Проходит путь по вентиляционной шахте и высвобождается на улицу через оголовок канала, расположенный под кровлей или непосредственно над ней. Приток чистого воздуха осуществляется через форточки, не плотности в оконных фрамугах, дверных коробках.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

Последствия некачественной вентиляции

Последствиями неграмотно созданной сети воздуховодов могут стать следующие факторы:

• Нехватка кислорода в помещении;
• Высокий уровень влажности;
• Возникновение копоти на стенах кухни;
• Запотевание окон в помещении;
• Возникновения грибка на поверхности стен.

Для того чтобы соорудить систему оттока воздушных масс своими руками могут быть использованы изделия двух типов сечения:

1. Квадратные – устанавливаются в конструкциях принудительного типа с использованием специализированных устройств;
2. Круглые — используются для монтажа простых систем и являются максимально прочными, герметичными изделиями с прекрасными аэродинамическими показателями.

Как правильно рассчитать параметры

Основными расчетными характеристиками рассматриваемой конструкции являются высота и сечение. При вычислении высоты существуют некоторые правила определения этого параметра:

• чтобы обеспечить нормальную тягу, дымоотводящий канал должен иметь общую высоту не менее 5 м;
• если крыша скатная и дымоход расположен в 1,5-3 м от свода, то труба должна располагаться с ним на одной высоте;

• при возведении дымохода на расстоянии не более 1,5 м от конька или при наличии на крыше дополнительных элементов край трубы должен находиться на 0,5 м выше самой высокой точки;
• если труба установлена дальше чем на 3 м от конька, то ее высота вычисляется так, чтобы горизонталь, проведенная от конька, и прямая, которая соединяет конек с дымоходом, образовывали угол, примерно равный 10˚.

Чтобы определить сечение трубы и не прибегать к сложным математическим расчетам, нужно придерживаться определенных рекомендаций:

• если мощность системы обогрева не превышает 3,5 кВт, следует ориентироваться на сечение 0,14*0,14 м;
• при мощности оборудования 4-5 кВт оптимальными параметрами внутреннего отверстия дымохода будут 0,14*0,2 м;
• для приборов мощностью 5-7 кВт нужна труба сечением 0,14*0,27 м.

Для правильного расчета проходного отверстия потребуются такие параметры:

• Количество топлива, сжигаемое в отопительной технике за час. Узнать его можно из документации к оборудованию.
• Температура газа на входе в дымоход. Выясняется аналогичным образом из характеристик приборов и в основном имеет значения +150…+200°С.
• Высота трубы.
• Скорость движения газов по дымоотводу (2 м/с по умолчанию).
• Значение естественной тяги (4 Па на 1 м трубы).

При вычислении сечения основным параметром является количество сжигаемого топлива, при этом используют следующую формулу: F= (π *d2)/4.

Для подсчета диаметра в соответствии с отопительным оборудованием применяют такую формулу: d2=4*F/ π.

Чтобы вычислить сечение дымохода, необходимо выяснить объем газов на входе в дымоход. Параметр определяют исходя из количества топлива по следующей формуле:

Vтоплива — коэффициент в зависимости от вида топлива, который определяется по таблице;

B — количество топлива в кг, сжигаемое в час;

t — температура газа, табличное значение, которое фиксируется на выходе из дымового канала.

Эффективный процесс тяги

Появляется некая разница, если показатели температуры воздуха за пределами помещения и внутри его имеют разные показатели. И чем больше это отличие, тем с большей силой воздушные массы из помещения поднимаются ввысь. Если же на улице достаточно тепло, то тяга уменьшается, а сама результативность вентиляции падает. Кроме этого, на интенсивность тяги влияют параметры сечения трубы и размеры вентиляционных каналов.

Процесс тяги изнутри наружу

Стоит заметить, что проектирование и проведение соответствующих подсчетов для системы вентиляции нужно сделать на начальных этапах. Исправления в процессе проведения работ сделать практически нереально. Специалисты утверждают, что комнаты, которые находятся примерно на одном уровне, должны иметь одинаковую длину каналов вентиляции, в противном случае эффективность всей системы может резко упасть.

Существуют следующие особенности выбора параметров вентиляционной трубы:

1. сечение канала должно быть не меньше 16 см 2, если труба выполнена из нержавеющей стали;
2. сторона канала должна составлять не меньше 10 см, а наиболее распространенный вариант – 14 см. В этом случае его длина будет примерно 3 м;
3. при невозможности создания одинаковой длины каналов, для всех помещений здания применяются вентиляционные решетки.

Если расчеты проведены правильно, то вы увидите, для чего нужна вентиляционная труба в каждом доме. Она обеспечит поступление свежего и вывод загрязненного воздуха до трех раз в течение всего одного часа.

Вне зависимости от вида вентиляционных систем, для беспрепятственного движения воздушных масс по всему зданию устанавливаются особые переточные решетки. При правильной организации перетока воздуха наиболее грязное помещение будет вентилироваться в самую последнюю очередь. В соответствии с этим принципом вытяжка монтируется в туалете или на кухне.

Вентиляция при ветреной погоде

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

1. закрепления воздуховодов;
2. установки решеток и дефлекторов;
3. обеспечения притока воздуха за счет приточных клапанов;
4. монтажа вытяжки на кухне;
5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
2. подсоединяют к нему воздуховоды;
3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
5. соединяют воздуховоды с блоком с помощью гофрированных труб;
6. проводят утепление вентиляционных труб;
7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Требования СНиП к воздуховодам

Требования СНиП предусматривают проверку и чистку дымохода и вент труб:

• до наступления отопительного сезона;
• не реже 1 раза в 3 месяца (для комбинированных и кирпичных каналов);
• не реже 1 раза в 12 месяцев (для асбестоцементных каналов и дымоходов, а также для гончарных труб и труб, сделанных из жаропрочного бетона).

При первичной проверке вент каналов и дымоходов проверяются материалы, из которых они были изготовлены, наличие засоров в каналах, наличие отдельных дымовых и вентиляционных ходов. Нормы СНиП категорически запрещают вывод отработанных продуктов горения через вентиляционный канал.

Осуществлять прочистку вентиляционных каналов владелец жилья имеет право только после прохождения инструктажа и при наличии соответствующего документа о пройденном инструктаже. Приступая к возведению вентиляционной трубы, владелец обязан поставить об этом в известность эксплуатационную организацию, являющуюся владельцем дома. По завершении работ эта же организация должна проверить и дать разрешение на эксплуатацию воздуховода.

Расчет диаметра воздуховода и высоты канала

Чтобы произвести правильный расчет диаметра воздуховода можно воспользоваться помощью специалиста, изучить нормативные документы или использовать электронный калькулятор.

Нормативы

Правила обустройства вентканалов изложены в СНиП 2.04.05–86.

Основные из них следующие:

• вентканалы от кухни и котла отопления следует врезать последними в систему вентиляции;
• прочность и высота труб должны соответствовать ветровой нагрузке;
• проходящий через стены и крышу коттеджа воздуховод должен быть герметичным и устойчивым к коррозии.

Для снижения скорости потока в каналах необходимо устанавливать вентиляционные решетки.

По таблице

Расчет по таблице применяется в тех случаях, когда у владельца дома имеется обширный выбор строительных материалов и есть точные данные относительно параметров будущего строения. Нужно только сопоставить диаметр или площадь воздуховода с объемом помещения. При более сложных подсчетах учитывается форма магистрали, ее шероховатость и температурные показатели. Воспользоваться можно таблицей:

Калькулятор

Электронный калькулятор на сайте https://ventkam.ru является настоящей находкой для мастеров, которые обустраивают вентиляцию в доме своими руками. Подсчет данных производится быстро и точно. Все что нужно — провести замеры и ввести полученные числа в ячейки.

Нюансы

Даже правильно и добротно возведенная вентиляция нуждается в регулярном обслуживании. Это необходимо для восстановления геометрии и площади сечения вентканалов.

Основные нормативы СНиП

Итак, какие факты надо обязательно учитывать при расчете высоты вентиляции и дымохода:

1. Расстояние до конька крыши.
2. Конструкция и толщина кровли – двускатная, односкатная, комбинированная.
3. Правила пожарной безопасности.
4. Сечение.
5. Организация правильной вентиляции топочного помещения.

Если решено делать все своими руками, то знание технологии расчетов высоты, диаметра и других параметров не помешает.
