Что такое водонапорная башня и как она работает

Функции гидротехнического оборудования

Водонапорная башня необходима для создания автономной системы подачи воды. Она выступает в роли насоса, создающего нужное давление жидкости для ее подачи в трубы или накопительные резервуары, смонтированные на определенной высоте от мест распределения (потребления). Мощность водонапора зависит от высоты расположения контейнеров.

Максимально допустимая высота резервуара — 35 м. И выполняет она три основные функции:

  1. Обеспечение поступления жидкости в систему труб под необходимым давлением. Оно определяется высотой расположения контейнера.
  2. Равномерное распределение подачи технической или пищевой жидкости при высоком показателе одновременного расхода воды.
  3. Обеспечение резервного запаса воды при возникновении аварийных ситуаций на основной станции водоснабжения. А также при экстренном отключении электроэнергии в системе постоянного обеспечения воды.

Насосные станции с водонапорными башнями устанавливают вблизи источника воды. В его роли выступает скважина или водохранилище. Поступление жидкости в емкость обеспечивает специальное оборудование, работающее от электросети.

Функционал и конструкционные разновидности водонапорных башен

      В соответствии с упомянутым ранее главным законом гидростатики жидкость заполняет все сообщающиеся сосуды в системе, занимая при этом одинаковый уровень (высоту). Соответственно, объекты, объединенные с водонапорной вышкой одним трубопроводом, считаются теми самыми сосудами. Чтобы в трубах поддерживалось необходимое давление, нужно обеспечить разницу высот этих сосудов. Правильное расположение ёмкости с водой предполагает высоту большую, чем у самой верхней точки расположения потребителя (последний этаж самого высокого дома).

      Соответственно, перед конструкторами стояла задача – установить резервуар башни на высоте, достаточной для эффективного функционирования системы водоснабжения. Расхождение во мнениях привело к тому, что сегодня известно множество инженерно-технических вариаций водонапорных башен.

В числе наиболее распространенных:

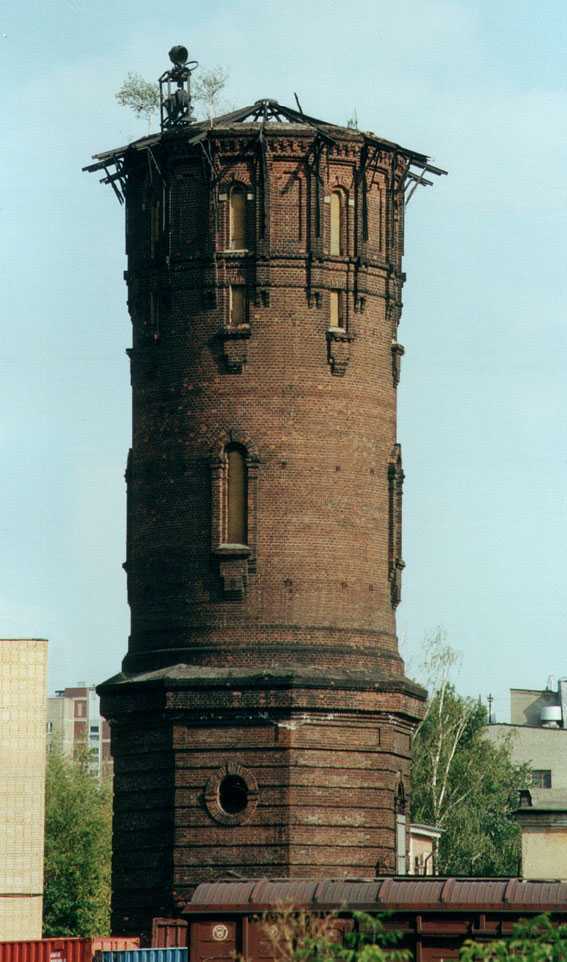

1. Кирпичная кладка (устаревший способ возведения). В этом случае элементы башни выкладываются из кирпича.

2. Железобетонная. Использование ЖБИ позволяло создать качественные сооружения, традиционные для СССР, что могли содержать в резервуарах до 150 кубов воды.

3. На гиперболоидных опорах. Этот вид инженерных опор изобрёл русский специалист В.Г. Шухов. С конструкторской точки зрения сооружения данного типа сверхнадежны, а с дизайнерской – оригинальны (имеют определенную художественную ценность). Сам архитектор реализовал примерно 200 проектов данного типа. Сегодня метод все также актуален при возведении самых высоких построек.

4. На рамном каркасе из стали. Наиболее простые с точки зрения реализации проекты. При разработке таких сооружений могут быть выбраны любые конструкционные формы каркаса. Также возможно создание разборных опор.

5. Стальной бак переменного сечения. Два цилиндрических резервуара соединяются между собой, располагаясь на одной оси. Такую водонапорную башню называют еще башней Рожновского. Узкая труба играет роль опоры. В таком виде башня напоминает своей формой гранату старого образца (с ручкой). Подобные конструкции быстро изготавливаются и монтируются. Единственной проблемой является сложность транспортировки крупногабаритных элементов.

6. Различные индивидуальные резервуары. Речь идёт о проектах, разработанных и реализованных любым другим способом, вплоть до частных конструкций (резервуар для одного дома), но обязательно соответствующего нормативно-техническим требованиям, выдвигаемым относительно водонапорных башен.

Водонапорная башня

Первая конструкция водонапорных башен

Еще в первой четверти ХХ столетия инженер П. И. Земсков выполнил анализ зимних температурных показателей воды в водонапорных башнях по всей протяженности линии Омск-Иркутск. По результатам анализа им была озвучена возможность отказа от отопления сооружений без опасности замерзания воды.

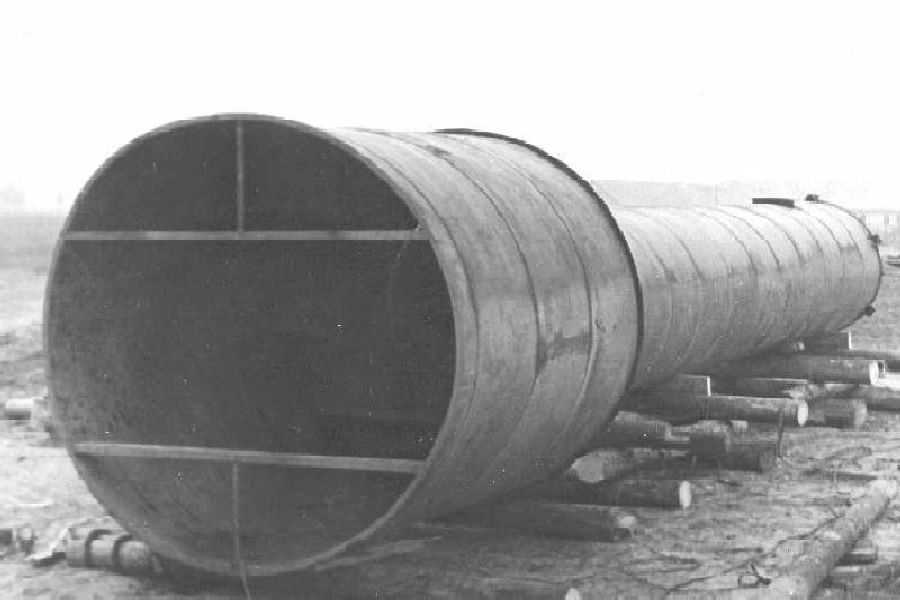

Первая конструкция водонапорных башен из металла представлена советским инженером Антоном Рожновским в 1936 году. Конструкция предусматривала возможность сборки башен из типовых заводских деталей непосредственно на площадке за считанные дни. При этом башни не имели обогрева и не требовали расхода дизельного топлива, что являлось весьма важным фактом.

По итогам тестовых испытаний сооружения зарекомендовали себя как исключительно надежные и индустриальные, вследствие чего в 1942 году, в самый разгар войны, Антон Рожновский был удостоен сталинской премии, а конструкция башни официально получила название по фамилии Рожновского. Во время войны инженер руководил отделом управления восстановления железных дорог.

После победы, в период восстановления страны, быстромонтируемые типовые водонапорные башни стали просто незаменимыми. Новая конструкция открывала возможности, несопоставимые с традиционными сооружениями. Ранее в сельском хозяйстве башни возводились, как правило, из кирпича, а в верхней их части располагался металлический бак емкостью до 25 м3.

В 50х годах ХХ века строительство башен традиционным способом занимало от 6 месяцев и больше, а итоговая стоимость таких сооружений могла доходить до 80 000 рублей. Срок возведения башен Рожновского, как правило, не превышал четырех дней, а их стоимость составляла 18 тысяч рублей. В течение 1951-1953 годов опытная партия башен хорошо зарекомендовала себя в 15 колхозах.

При этом, продолжались попытки усовершенствовать конструкцию, сделать ее менее металлоемкой. Так, некоторые разновидности башен имели опору, сваренную из уголков — экономия металла в этом случае достигала 53,4%. Также вес конструкции снижали за счет уменьшения толщины стенок.

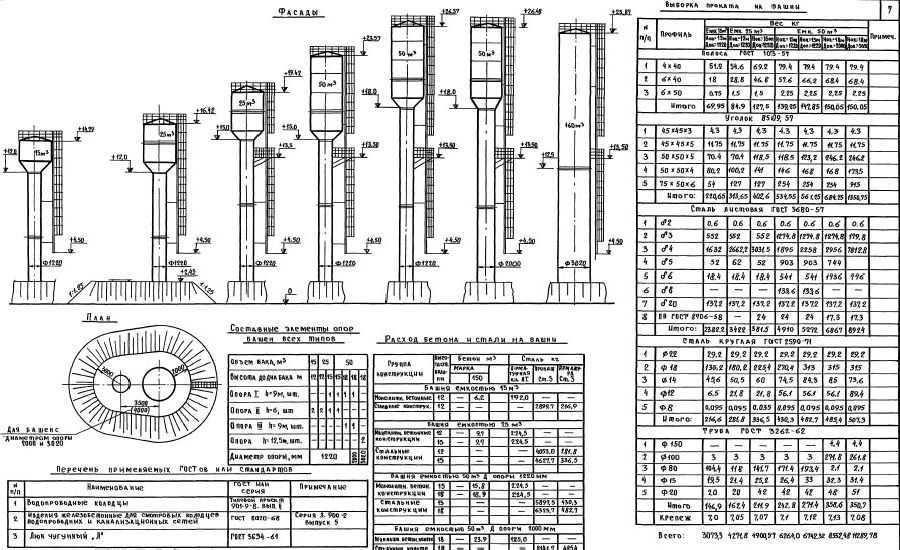

В настоящее время используются типовые проекты башен емкостью от 15 до 50 м3, а также башни-колонны 160м3 высотой 25м. В последней используется полезный объем как верхней части, так и цилиндрической опоры. При этом, сооружение не имеет уширения в своей верхней части.

Разработаны типовые проекты башен, предназначеные как для эксплуатации в нормальных инженерно-геологических условиях, так и в сейсмически активных зонах (с сейсмикой до 9 баллов). Сооружения активно используются в сельском хозяйстве, на железной дороге, а также для водоснабжения населенных пунктов и промышленных предприятий.

Современные башни Рожновского оборудуются датчиками уровней для отслеживания верхних и нижних критических показателей. Контроль за наполнением и опорожнением башни производится с диспетчерского пункта либо непосредственно системой автоматики насосной станции.

Источник

Что такое водонапорная башня

Водонапорная башня представляет собой гидротехническое сооружение, основное назначение которого — хранение и подача воды. Конструктивно представляет собой резервуар (как правило, цилиндрической формы), который установлен на определённой высоте от поверхности земли, насосное оборудование, трубопроводы. Объём резервуара рассчитывается исходя из величины мощности водопровода и расхода воды.

Первые водонапорные башни были возведены несколько столетий назад. В России едва ли не единственным заказчиком строительства водонапорных башен в течение длительного времени являлась железная дорога, нуждавшаяся в объёмных резервуарах, где можно было бы накапливать запасы воды для «заправки» паровозов. До сих пор на многих станциях сегодня можно увидеть старые кирпичные башни, сохранившиеся ещё с 19 века.

Картина изменилась с 1951 года, когда началось массовое возведение водонапорных башен в сельской местности, где, собственно, и по сей день находится большинство таких сооружений. Речь идет о так называемых башнях Рожновского, конструкция которых была разработана инженером А.А. Рожновским в далёком 1936 году.

Это было революционное техническое решение. Унифицированные экономичные металлические башни, которые монтируются всего за 2 — 4 дня, выполняют свои функции без необходимости зимнего подогрева воды. На основе конструктивных решений Рожновского построено большинство водонапорных башень на территории нашей страны. Следует добавить, что значительный вклад в их разработку внёс также инженер П.И. Земсков.

Водонапорные башни расположены по всему миру. Отличаясь конструктивными элементами, размерами и рабочими характеристиками, они, тем не менее, очень схожи по устройству и имеют одни и те же функции. Об этом — далее

Функциональная значимость водонапорной башни

      Зачастую при установке водонапорных башен речь идёт о поднятии на высоту воды в объеме от 50 кубов. Потребителей у этого ресурса много и расходование осуществляется неравномерно. Классическая функция при этом может заключаться в снабжении водой тех районов, что остро нуждаются в ней (к примеру, дачных посёлков, где нет обычного водопроводного полива от централизованной системы).

     Однако существуют и другие функции, что могут выполняться таким сооружением:

• Стабилизация насосных станций. Если насосная станция будет подавать воду из скважины сразу в дома потребителей, то трубопровод и оборудование будут подвергаться частой перегрузке. Исключить поломки и аварийные остановки возможно, установив башню, что будет поддерживать давление, сохраняя функциональное состояние насосов.

• Выравнивание давления в системе. Защита от перегрузки – это не единственная польза для трубопроводной системы. Башня помогает усилить давление в самой подающей линии (на пути к потребителям). Не нужно расходовать мощность насосного оборудования для прокачки воды уже после её поднятия в резервуар.

• Наличие аварийного запаса воды. Поломка оборудование или профилактические работы не останавливают систему подачи воды, поскольку в сообщающихся сосудах перекачка осуществляется без приложения какой-либо внешней силы.

• Подготовка водных ресурсов к эксплуатации. Вода из скважины не всегда соответствует нормативным требованиям различных технических и санитарных регламентов. В связи с этим прокачка её через резервуар необходима, ведь на пути жидкости можно установить системы фильтрации, что позволяет добиться определенного уровня чистоты.

     Задача водонапорной башни предопределяет ряд её технических параметров: конструкция, высота, объем резервуара, расположение и т.д.

Как используются водонапорные башни при низких температурах

Башни, созданные А.А. Рожновским, сегодня применяются в самых разных климатических условиях, в том числе и в условиях низкой температуры. Но даже эти конструкции имеют ограничения, что не дает возможности использовать их в следующих условиях:

  • в зимний период расчетная температура не должна быть ниже -35°С;
  • приемлемой массой снегового покрова является 100 кгс/м и менее;
  • возможное давление ветра — 38 кгс/м и менее;
  • отсутствуют грунтовые воды;
  • допускаемой сейсмической активностью в районе может быть 6 баллов и ниже;
  • грунты должны быть не пучинистые, не просадочные, т. е. однородные.

Решающую роль во время установки водонапорной башни Рожновского играет учет пределов минусовой температуры. К примеру, процесс установки и эксплуатации конструкции невозможен в условиях вечной мерзлоты или в зоне развития карстового процесса.

В большинстве случаев водонапорную башню нет необходимости утеплять специальными средствами. Обычно происходит естественное образование тепловой «рубашки».

Если вода используется в штатном режиме, то она просто-напросто не успеет замерзнуть. В случае если она применяется реже, то на резервуар можно установить дополнительный «шатер» из дерева, который замедлит процесс замерзания. Когда водонапорная башня используется в полевых условиях, то перед зимой воду следует слить, чтобы предотвратить ее замерзание.

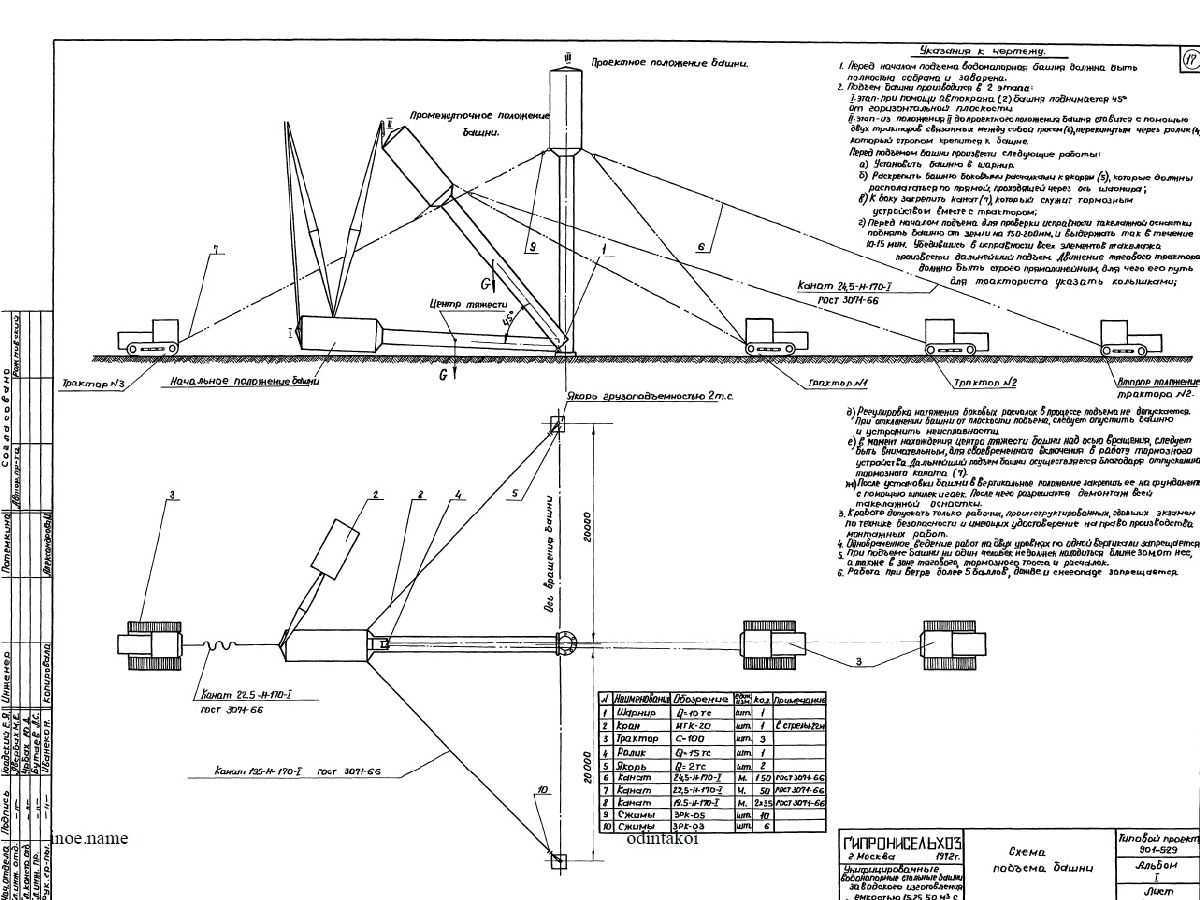

При подготовленной площадке монтаж конструкции в большинстве случаев занимает не более трех дней. Основой служит железобетонный монолитный фундамент, предусматривающий закладные детали. К ним приваривается днище опоры. Далее нижняя часть обсыпается грунтом, высота которого должна составлять не менее 2,5 метра. Этот грунт следует возобновлять через 3–4 года. Он нужен для предотвращения коррозии, что существенно продлит срок эксплуатации.

Кроме того, через каждые 3–4 года, а также при регулярном использовании, следует обновлять покрытие и внутренние поверхности.

Следует помнить, что если предприятие решило установить такую конструкцию, как водонапорная башня, цена будет зависеть главным образом от объема резервуара и высоты опоры.

Источник

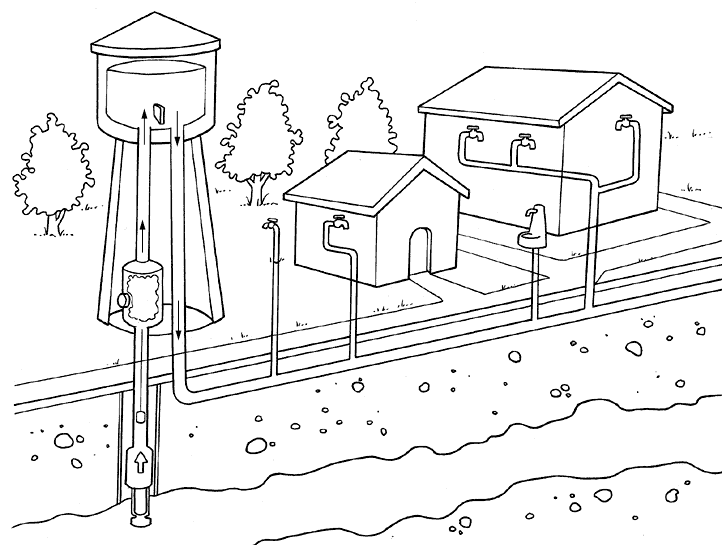

Принцип работы

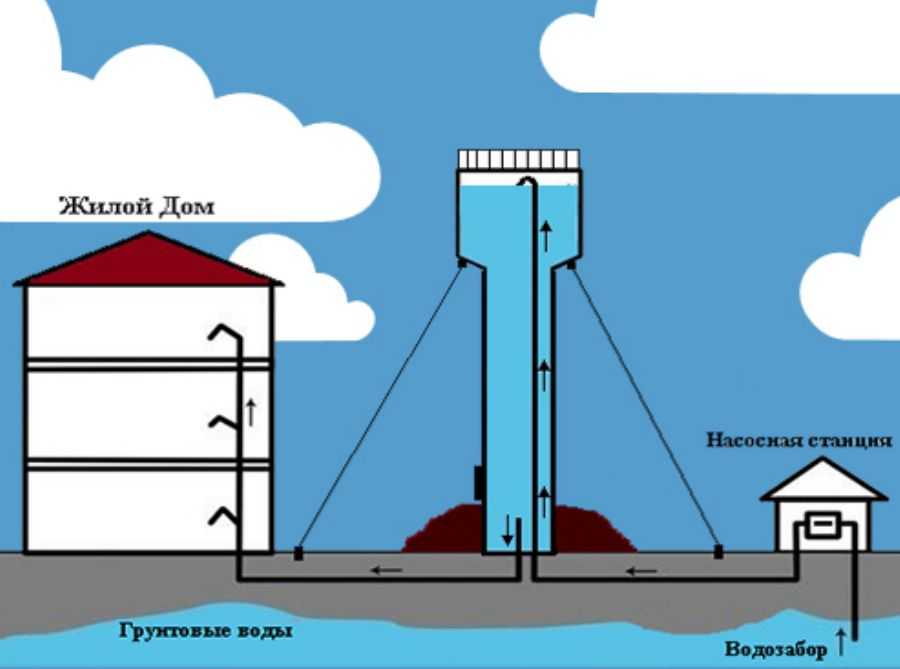

В основе принципа функционирование водонапорной башни — закон сообщающихся сосудов. Под собственным весом вода из резервуара вытесняется в отводную трубу до момента выравнивания значений давления в резервуаре и давления в трубопроводах водопроводной сети потребителей. Итак, башня работает следующим образом:

  • вода из источника водоснабжения насосами подаётся по трубопроводу в накопительный бак;
  • из бака вода под напором, создаваемым перепадом высоты расположения резервуара и и уровня прокладки водопровода, поступает в сеть водоснабжения;
  • при небольшом расходе резервуар в течение определённого времен заполняется поступающей водой, и, после достижения определённого уровня, насосы по сигналу специального датчика отключаются. Далее, по мере расхода потребителями уровень воды за счёт гидростатического давления понижается, и, по достижении определённого значения происходит срабатывание датчика, насосы включаются, и цикл повторяется.

В случае выхода из строя насоса или при внезапном отключении электричества оставшаяся в резервуаре вода продолжает бесперебойно поступать к точкам потребления в объёме, который зависит от размеров накопительного бака и минимального уровня его заполнения.

Сфера применения

Гидротехнические башни устанавливают, как правило, в локальных водопроводных системах, чаще всего в небольших населённых пунктах и на сельскохозяйственных объектах. Эти сооружения экономичны, они специально предназначены для работы в условиях ограниченных энергоресурсов и незаменимы в сфере своего применения.

Водонапорная башня, создание которой вошло в историю в качестве достаточно яркого примера изящных в своей простоте инженерных решений, в наши дни остаётся вполне актуальным, более того, необходимым, элементом водопроводной инфраструктуры.

Источник

Устройство и назначение

Основные функции водонапорной башни

Водонапорная башня предназначена для обеспечения регулирования расхода и напора воды в сети водопровода в автономном режиме. Достаточно простой физический принцип работы определил развитие и широкое распространение этого вида гидротехнических сооружений.

Водонапорная башня осуществляет следующие функции:

  • обеспечение поступления воды потребителям,
  • равномерное распределение подачи воды при одновременном включении большого числа водопотребителей выполнение функции резервного источника водообеспечения.

Разновидности водонапорных башень

  • Башни кирпичной кладки (устаревший метод).
  • Железобетонные.
  • Резервуары на гиперболоидных опорах.
  • Бак на рамных стальных каркасах.
  • Стальные резервуары переменного сечения (башни Рожновского).
  • Индивидуальные резервуары.

Все водонапорные сооружения имеют одинаковый набор основных элементов, который может варьироваться в зависимости от времени постройки, требуемой производительности, уровня грунтовых вод, воды, рельефа окружающей местности. Тем не менее, существует определённый ряд обязательных конструктивных элементов, объединяющих все виды этих уникальных инженерных сооружений:

  • Резервуар (бак) объёмом от десятков до тысяч кубических метров. Выполняется из стали, бетона, пластика, других антикоррозионных материалов. Устанавливается на высоте из расчёта превышения уровня дна резервуара высоты наивысшей точки потребления.
  • Опора резервуара, составляющая основное «тело» башни высотой до 25 — 30 метров. Представляет собой монолитную или рамную конструкцию из стальных балок, железобетона или кирпича.
  • Вертикальный трубопровод (подводящая и отводящая линии). Подводящий трубопровод, питающий бак водой, монтируется от насосов под наружную верхнюю крышку резервуара. Отводящая линия (трубопровод диаметром от 200 мм) подключается к системе водоразбора.
  • Вентиляционный люк. Располагается в верхней части резервуара и предназначен для поддержания давления во время прекращения подачи воды.
  • Насосное оборудование. Размещается в отдельно стоящем сооружении, построенном над источником водоснабжения. Оснащается системой управления, которая периодически включает насосы на подкачку воды в случае падения её уровня.
  • Система фильтрации.

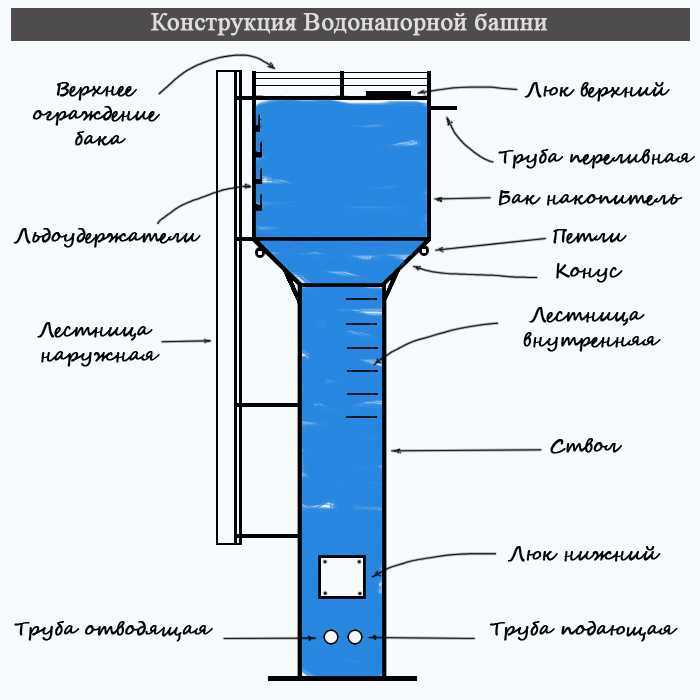

Элементы водонапорной башни Рожновского

В состав гидротехнического сооружения входят:

  1. опорная часть (ствол башни)
  2. резервуар для воды
  3. наружные и внутренние лестницы или скобы с боковым ограждением
  4. смотровой люк, находящийся на крышке резервуара
  5. трубопровод, подающий и отводящий воду
  6. переливное устройство, предотвращающее переполнение бака водой
  7. приборы, контролирующие уровень воды в баке и передающие информацию дежурному диспетчеру
  8. насосная станция

Резервуар

На водонапорной башне, используемой для водопроводных сетей малой протяженности, объем резервуара цилиндрической или прямоугольной формы варьируется в пределах нескольких десятков кубических метров.

Для водопроводной сети города или промышленного предприятия объемы резервуаров варьируются от ста до двухсот тысяч кубометров воды. Выбор величины бака зависит от объема предполагаемого потребления воды.

Водонапорные башни, изготовленные по типовому проекту, имеют резервуары объемом:

  1. 15 кубических метров
  2. 25 куб/метров
  3. 50 и 160 кубометров

В отдельных случаях на опоре возможен вариант установки двух резервуаров, расположенных по отношению друг к другу на различной высоте. Такие варианты используются, когда башня обслуживает водонапорные сети с разным напором воды в каждой.

Опора

БР монтируется на опоре, выполненной из прочного металла или железобетона. Максимальная высота водонапорной башни редко превышает 30 метров. Если сооружение располагается в городской черте, его размер по вертикали должен соответствовать высоте рядом стоящих зданий и органично вписываться в архитектуру окружающего ландшафта.

  1. Объема резервуара
  2. Количества этажей в зданиях, куда подается вода

Баки с вместимостью воды в пределах 5 – 50 кубических метров, устанавливаются на опорные конструкции, от высоты которых зависит давление воды в водопроводной системе. Слишком высокая опора для бака потребует лишнего расхода энергии при работе насосов, поднимающих воду на определенную высоту, и может вызвать перепад величины давления в водопроводной сети, что приводит к ее неравномерной подаче в случае пиковой нагрузки на водопроводные сети или при тушении пожара.

Водопровод

Водопровод БР состоит из– подающей и отводящей магистрали. Некоторые башни оборудуют совмещенным подводяще-отводящим трубопроводом. Через подающую трубу вода наполняет резервуар. Отводящая магистраль предназначена для подачи воды в водопроводную сеть.

Вентиляционный люк

Вентиляционные люки необходимы для предотвращения создания вакуума внутри резервуара и обмена воздушных масс в отсеках бака, предназначенных для хранения запаса вода на случай аварий или пожара. Люк располагается рядом с подводяще-отводящими на перекрытии резервуара. Высота люков над плоскостью перекрытия не может быть ниже 20 см.

Насосная станция

Насосная станция предназначена для поднятия воды в резервуар из скважины или природного водоема и располагается на удалении от водонапорной башни. Станция накачивает воду в резервуар до тех пор, пока не поступит сигнал от датчика, установленного внутри бака. По мере расходования накопленной воды, ее уровень понижается. При достижении минимального значения срабатывает датчик и включает станцию на закачку воды.

В состав станции могут входить несколько насосов, осуществляющих постоянный забор воды при самом низком уровне подземных вод, щит управления и дизельный генератор, обеспечивающий бесперебойную работу станции при отсутствии централизованного электроснабжения. Если вода поступает в башню из открытого водоема, насосная станция строится на его берегу, выше уровня воды не менее чем на полметра.

Обслуживание башен Рожновского

Срок службы БР – 30 лет при соблюдении правил эксплуатации, которые предписывают проводить техническое обслуживание сооружения раз в 3-4 года:

  1. покраска
  2. удаление ржавчины внутри бака с последующей промывкой и дезинфекцией
  3. ликвидация трещин и течи
  4. замена первого металлического кольца
  5. уход за железнобетонным основанием

При обнаружении крена башни или протекании сварных швов эксплуатация башни прекращается, воду сливают и устраняют неполадки. Если гидротехническое сооружение эксплуатируется в сильный мороз (при – 35°C и ниже), требуется выполнить теплоизоляцию бака с электроподогревом..

Унифицированные железные башни Рожновского изготавливаются на основе ТП 901-5-29, утвержденного проектными организациями Советского Союза в семидесятых годах прошлого столетия. Согласно этому проекту башня содержит накопительный бак с объемом воды не более 50 кубометров. Высота опор не превышает 18 метров. Диаметр бака постоянный (3020 мм) и не зависит от объема.

Структура проекта водонапорной башни

      Независимо от способа возведения, башни имеют схожий набор функциональных элементов. Большее или меньшее их число, а также современность этих частей зависят от года возведения, качественного уровня подаваемой жидкости, высоты залегания грунтовых вод и т.д. В базовый набор узловых составляющих водонапорной башни входят:

1. Резервуар. Ёмкость, дно которой находится над самой высокой точкой забора воды. Она обязательно создаётся из материалов, устойчивых к постоянному воздействию воды и различных негативных природных факторов.

2. Опорная конструкция. Башня без опоры существовать не может. На архитектора возлагается задача по созданию надежной и внешне привлекательной опоры, в частности, когда речь идёт об установке башни в черте города наряду с другими архитектурными объектами. В советское время пришли к мысли о том, как легко и оригинально совместить сразу две функции – использовали стальную трубопроводную часть в качестве опоры.

3. Трубопровод(ы). Любой резервуар должен заполняться перед подачей воды в систему, а потому в конструкции башни присутствует два трубопровода. Подающая линия подводится от насосов через крышку ёмкости, а распределительная находится в нижней части резервуара и подключается к водоразбору. Напорная труба, отводящая воду, должна иметь большой диаметр (не менее 20 см).

4. Вентиляционный люк или шахта. В нижней части резервуара делают вентиляционный блок, за счет которого будет выравниваться давление внутри и снаружи.

5. Насосная станция. Это отдельная от водонапорной башни постройка, возводимая поверх скважины. За счет установленных под землёй насосов и прочего оборудования (системы и датчики, позволяющие автоматизировать рабочий процесс) подающий трубопровод эффективно перекачивает воду, заполняя резервуар до нужного (предельного) уровня.

6. Фильтрационные элементы. Распределение воды, особенно питьевой, без использования фильтров попросту недопустимо.

История

Для создания запаса воды, ее самотечной подачи в населенные пункты без использования каких-либо насосных механизмов, еще в древности использовали горные озера, искусственные пруды, акведуки.

Века назад появились и первые водонапорные башни – искусственные резервуары, устанавливаемые в крепостях, замках, городах для питьевых, хозяйственных нужд защитников, населения как в мирное время, так и при осаде неприятелем. Именно эти сооружения противник стремился разрушить одними из первых, чтобы лишить обороняющихся запаса воды, в том числе использовавшейся для тушения пожаров, возникающих при осадных действиях.

Второе рождение водонапорные башни получили с изобретением паровоза, строительством разветвленной сети железных дорог, обслуживающего их инженерного станционного хозяйства в Европе, США, России; развитием промышленного производства на новых территориях, не имеющих сетей централизованного водоснабжения.

Именно простейшая конструкция, принцип работы башни сделали ее такой востребованной, актуальной в различных ситуациях:

  • Возможность забора воды из любого источника – от реки, ручья до артезианской скважины.
  • Установка насоса не очень большой мощности для подъема воды в бак башни на высоту 10-20 м.
  • Самотечная подача воды на питьевые, технические или хозяйственные нужды под естественным напором.
  • Постоянное пополнение запаса воды, используемой для повышения напора в локальной сети водоснабжения поселка, железнодорожной станции, промышленного производства.
  • Использование в критических ситуациях, в том числе при тушении пожара.
  • Простейшая автоматика включения заполнения бака, пуска воды.

Из-за комплекса перечисленных преимуществ, унификации комплекта водонапорной башни, которую несложно доставить на новую промышленную площадку, территорию сельскохозяйственного предприятия, строящегося жилого поселка; быстро смонтировать, установив на бетонное фундаментное основание, они востребованы в районах, где централизованное строительство наружных сетей водоснабжения в ближайшие годы не планируется.
