Как проектируется вентиляция компрессорной станции

Установка компрессоров

2-14. Для уменьшения влияния вибраций, вызываемых работой компрессора, должны соблюдаться следующие условия:
а) площадки между смежными фундаментами компрессоров должны быть вкладными, свободно опирающимися на фундаменты; б) трубопроводы, присоединяемые к машине, не должны иметь жесткого крепления к конструкциям зданий; при необходимости применения таких креплений должны предусматриваться соответствующие компенсирующие устройства;
в) трубопроводы, соединяющие цилиндры компрессора с оборудованием (буфетные емкости, промежуточные холодильники), должны иметь достаточную гибкость, компенсирующую деформации. 2-15. Температура воздуха после каждой ступени сжатия компрессора в нагревательных патрубках не должна превышать максимальных значений, указанных в инструкции завода-изготовителя, и быть не выше 170° С для общепромышленных (в том числе используемых в угольной промышленности) компрессоров, а для компрессоров технологического назначения должна соответствовать предусмотренной в технологических регламентах, но не выше 180 °С.
2-16. Воздушные компрессоры производительностью более 10 м3/мин должны быть оборудованы концевыми холодильниками и влагоотделителями. 2-17. Все движущиеся и вращающиеся части компрессоров, электродвигателей и других механизмов должны быть надежно ограждены.
2-18. Для разгрузки электродвигателя при запуске компрессора на нагнетательных линиях до воздухосборника (до обратных клапанов) должны быть установлены индивидуальные ответвления с запорной арматурой для сброса воздуха или газа, или предусмотрены другие, надежно действующие устройства. 2-19. Корпуса компрессоров, холодильников и влагомаслоотделителей должны быть заземлены.

Вентиляция компрессорной: виды и их особенности

Важно! Вентиляционная система должна быть обустроена с учетом особенностей компрессорного оборудования, которое способно нагревать возле себя температуру воздуха до 40 градусов в холодное время года и более 60 градусов в летнюю жару. Также, при обустройстве вентиляции следует учитывать специфику оборудования, климатические особенности региона.

Естественная аэрация

Этот вид воздухообмена основывается на физических законах: холодный воздух с большой массой находится внизу помещения, теплый — более легкий, поднимается вверх. Следуя этому утверждению не сложно определить, что подогретый компрессором воздух будет направляться вверх и скапливаться именно вверху сооружения, вот оттуда его и необходимо удалять.

Естественная аэрация должна обеспечивать поступление свежих воздушных масс как можно ближе к полу, а выводить их показано как можно ближе к потолку.

При монтаже природного воздухообмена необходимо:

размещать компрессорную установку на линии движения воздушных масс, как можно ближе к приточному отверстию;
устанавливать приточные и вытяжные отверстия таким образом, чтобы воздушный поток охватывал все помещение;
мощность компрессорной установки. Естественная вентиляционная система пригодна для использования лишь в тех помещениях, в которых установлен компрессор мощностью не более 16 кВт;
работоспособность системы в разное время года. Эффективность природного потока воздуха при температуре менее 2 градусов тепла существенно снижается. Вентиляционные клапаны даже могут замерзнуть при минусовых показателях.

Важно! Для повышения эффективности естественной аэрации устанавливается на приточный канал специальная заслонка, которая является специфической регулировкой поступления воздушных масс в помещение.

Принудительная аэрация

Принудительная вентиляция используется для производств, которые применяют компрессоры более 16 кВт. Механическая вентиляция в компрессорной может также применятся и с оборудованием меньшей мощности в том случае, если:

из-за небольших вентиляционных каналов естественный воздухообмен не выполняет своих функций;
в цеху находится не один источник тепла;
помещение небольшого размера.

Принцип работы принудительного воздухообмена заключается в установке вентилятора, который управляется термостатом. Производительность вентилятора нацелена на предотвращение падения давления в воздуховоде. Количество свежего притока должно подавлять рост температуры в помещении в пределах 10 градусов.

Обустроить принудительную вентиляцию в компрессорном цехе можно, если установить воздуховод на выходное отверстие компрессора. В том месте, откуда выходит теплый воздух. Соединение элементов происходит с помощью эластичного кожуха, снижающего вибрацию и шум.

При использовании компрессорной установки в холодное время года целесообразно устанавливать вентиляционный воздуховод с закрывающейся заслонкой. Это позволит устранить неприятные явления, которые приносят низкие температура, а именно замерзание или образование инея.

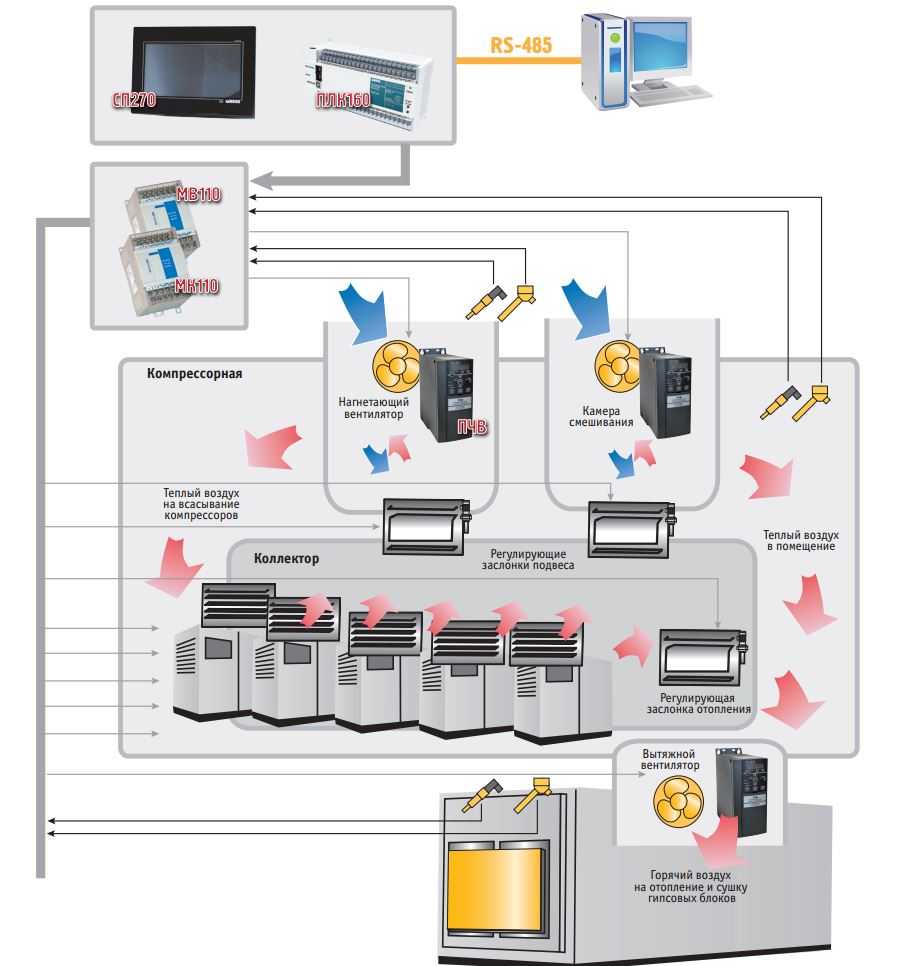

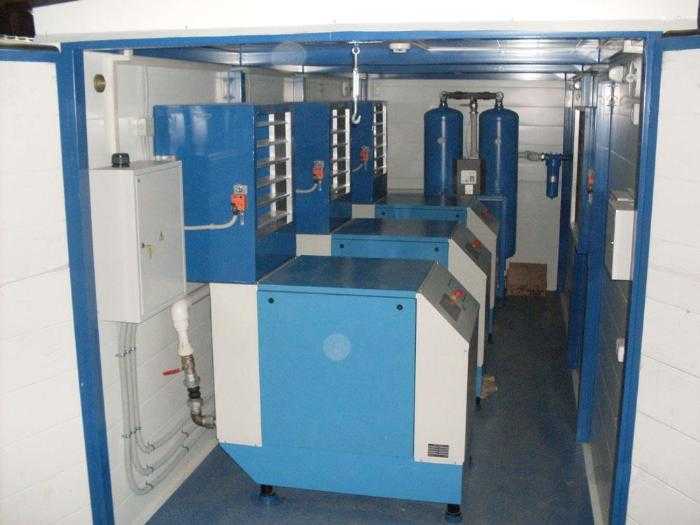

Вентиляция компрессорной цеха

В помещении компрессорной установлено 5 агрегатов производительностью по

15,8 м3/мин, мощностью по 90 кВт.. Для охлаждения каждого агрегата требуется 15000 м3/ч наружного воздуха. Т.о., всего для охлаждения агрегатов требуется

75000 м3/ч воздуха. Отвод теплого воздуха выполняется через вытяжные воздуховоды, устанавливаемыми над выбросными отверстиями в компрессорах. Вытяжной воздуховод от резервного компрессора Dalgakiran снабжен клапаном с электроприводом. Компенсация удаляемого воздуха осуществляется через отверстия в нижней части наружной стены (в воротах), снабженные клапанами с электроприводами. (летний период) либо через клапаны из помещения цеха №9 (зимний период).. Для вытяжки предусматривается осевой вентилятор производительностью 75000 м3/ч. Вентилятор принят в исполнении для дымоудаления, т.к. требуется перемещение воздуха с температурой до 100 ⁰С. Для поддержания в помещении необходимой температуры в холодный период года предусматривается возврат части удаляемого нагретого воздуха в помещение через клапан с электроприводом, управляемым по датчику температуры (предусматривается закрытие клапана на выбросе в атмосферу и открытие клапана в помещение).

Для обеспечения нормального отведения горячего воздуха от компрессоров №№ 4 и 5 и установки клапанов в отодящих воздуховодах требуется прорезать отверстия в антресоли и вывести воздуховод выше ее уровня.

Ориентировочная спецификация оборудования и материалов

Вентилятор осевой ВО 13-284-8/250-12,5 ДУ (L=75000 м3/ч, Р=300 Па, N=11,0 кВт, n=940 об/мин, «Титан») в комплекте с гибкими вставками – 1 компл.;
Щит управления вентилятором и автоматики в компл. с кабелем

15 м – 1 компл.;

Частотный регулятор VLT Microdrive для электродвигателя 11,0 кВт – 1 шт.;
Решетка инерционная АГС 1000х600– 6 шт;
Решетка наружная АРН 1500х1200 – 2 шт.;
Решетка АМН 650х1200 – 4 шт.;
Клапан воздушный многолепестковый с электроприводом и нагр. элементом ВКп 1500х1200 («Ровен») – 2 шт.;
Клапан воздушный многолепестковый с электроприводом

ВК 1200 х 1200 («Ровен») – 2 шт
ВК 800 х 1200 («Ровен») – 1 шт
ВК 1300 х 700 («Ровен») – 1 шт
ВК 1100 х 900 («Ровен») – 5 ш;

Воздуховоды и фасонные изделия из оцинкованной стали δ=0,8 мм – 160 м2;
Металлоконструкции для крепления вентилятора, клапанов и решеток – 150 кг.;
Сетка стальная – 20 м2.

Настоящее предложение является ориентировочным и подлежит корректировке после уточнения исходных и выпуска рабочего проекта.

Источник

Выбор компрессора

Выбор компрессора – важнейший момент в установке пневмолинии

Чтобы приобрести оптимальный по типу и мощности компрессор, следует обратить внимание на некоторые критерии:. 1. планируемый режим работы;

1. планируемый режим работы;

2. качество сжатого воздуха;

3. максимальное рабочее давление;

4. объемный расход воздуха.

Для непостоянной работы или если расчетное потребление воздуха меньше 1 500 л/мин, выгоднее приобрести поршневой компрессор, т. к. он значительно дешевле в эксплуатации. Для постоянной интенсивной работы лучше подходит винтовой. Он обладает высокой удельной мощностью, приспособлен к продолжительным высоким нагрузкам, мощнее и долговечнее, чем поршневой, однако на порядок дороже его.

Кроме того, следует учитывать, что компрессор может быть установлен в рабочей зоне только при условии, что уровень его звукового давления не превышает 85 дБ. Компрессоры с приводными двигателями мощностью более 100 кВт должны устанавливаться в отдельных помещениях, но установка устройства там, где оно будет плохо охлаждаться, приведет к быстрой его поломке.

Где разместить компрессор

Мы рекомендуем размещать компрессорное оборудование в машинном зале или компрессорной. Это отдельная комната с компрессорным оборудованием, обособленная от производственных цехов капитальной стеной. Подобные помещения используют для установки, как единичных агрегатов, например, компрессора и осушителя, так и спланированных в единую систему компрессорной установки вместе с энергетическим оборудованием.

Но если у вас нет свободного помещения, то можно рассмотреть монтаж компрессорной установки в помещениях, предназначенных для иных нужд. Например, в покрасочной камере, или лаборатории, где компрессор и система сжатого воздуха находятся вместе с другим оборудованием. Также есть вариант размещения на улице.

Рассмотрим более подробно варианты размещения компрессора на предприятии.

1 В первом варианте подбирается обособленное помещение и место установки центрального компрессора определяют в связке с другим технологическим оборудованием (осушители, фильтры и др.). В подавляющем большинстве на предприятиях для нескольких производственных процессов задействуют именно централизованную компрессорную систему.

Такой выбор определен следующими причинами:

Использование централизованной системы экономически выгодней, чем одновременно задействовать одиночные агрегаты для нескольких работ.
Экономия пространства под монтаж агрегатов в разных комнатах.
Значительно упрощается сервисное обслуживание и ремонт оборудования.
Оборудование защищено от несанкционированного доступа.
Оптимизация управления агрегатов.
Снижение уровня шума на производстве.

2 Во втором случае, компрессорный агрегат монтируют в общем цеху или помещении, которое используют для других целей. Тогда специалисты сопоставляют имеющиеся производственные условия с условиями эксплуатации компрессора, учитывают риски, уровень шума, опасность перегрева, условия вентиляции, наличие взрывоопасных зон, требования к пространству и т.д.

Если позволяют условия, в помещении производят расчистку территории от ненужных конструкций, мебели, что необходимо для рекуперации энергии и улучшения воздухообмена.

3 Если на производстве отсутствует отдельная комната, которую можно выделить под компрессорный зал, монтаж оборудования выполняют на открытом воздухе под специально оборудованными навесами.

Если используете этот метод, то учитывайте:

возможность резкой смены температурно-влажностного режима
наличие осадков, УФ-излучений
опасность несанкционированных вторжений
прочность фундаментной площадки
опасность запыления, попадания грязи, химических веществ, микроорганизмов и т.д.

Критерии вентиляции компрессорных цехов

Компрессорное оборудование

Существует несколько способов обеспечения компрессорных залов типовой высокотехнологичной вентиляцией. Каждый тип воздухообмена используется в практическом промышленном производстве сжатого воздуха. Выбирая тип вентиляции, необходимо учитывать все критерии собственного производства, указанные выше в данной статье.

Естественная аэрация. Воздухообмен осуществляется благодаря существованию законов физики. Тяжелый холодный воздух всегда находится возле пола помещения. Теплый нагретый воздух устремляется вверх, под потолок. Вместе с ним вверх поднимаются вредные испарения, газы, летучие вещества. Следовательно, оттуда их необходимо удалять.

Схема естественной аэрации предполагает поступление свежих чистых масс воздуха снизу, возле пола. Вывод грязного отработанного воздуха осуществляется в самой верхней точке помещения, в непосредственной близости к потолку. Подобная вытяжка пригодна для охлаждения компрессоров мощностью не более 16 кВт. Для лучшего охлаждения компрессорную установку необходимо располагать на полу поближе к приточному отверстию.

Принудительная аэрация. Обмен воздушных масс с целью охлаждения оборудования осуществляется посредством вентиляторов. Данный метод применяется при работе компрессорных установок мощностью свыше 16 кВт. Подобное вентилирование получило широкое распространение на производствах с небольшими объемами помещений, а также, если естественная аэрация оказывается неэффективной.

Забор (всасывание) и очистка воздуха

2-47. Забор (всасывание) воздуха воздушным компрессором должен производиться снаружи помещения компрессорной станции на высоте не менее 3 м от уровня земли.
Для воздушных компрессоров производительностью до 10 м3/мин, имеющих воздушные фильтры на машине, допускается производить забор воздуха из помещения компрессорной станции. 2-48. Для очистки всасываемого воздуха от пыли всасывающий воздухопровод компрессора должен быть оборудован фильтром, защищающим от попадания в него атмосферных осадков.
Конструкция фильтрующего устройства должна обеспечивать безопасный и удобный доступ к фильтру для его очистки и разборки. Фильтрующее устройство не должно деформироваться и вибрировать в процессе засасывания воздуха компрессором.
2-49. Фильтрующие устройства могут быть индивидуальными или общими для нескольких компрессоров. В последнем случае для каждого компрессора должна быть предусмотрена возможность отключения его (в случае ремонта) от общего всасывающего трубопровода. 2-50. Для предприятий горнодобывающей промышленности и других предприятий, где возможна большая запыленность всасываемого воздуха, компрессорные установки должны быть оборудованы фильтрами заводского изготовления.

Правила по компрессорам 2021

от 17 февраля 2021 года N 08-00-12/64

Необходимость и возможность учета положений нормативных и ведомственных (отраслевых) документов определяется и обосновывается проектировщиком в каждом конкретном случае, исходя из задач, решаемых при обслуживании и безопасной эксплуатации как технологических систем и комплексов, так и отдельных единиц оборудования (не исключая стационарных компрессорных установок, воздухопроводов и газопроводов, компрессорных установок с поршневыми компрессорами, работающими на взрывоопасных и вредных газах).

Целесообразно иметь в виду, что вопросы выбора и учета требований нормативных и нормативных технических документов относятся, как обязательная основа деятельности, к компетенции проектной организации, организации — разработчика оборудования и экспертной организации, и, при этом, учитываются технические задания заказчиков, требования к объектам проектирования, особенности ведения работ и размещения объектов.

Таким же образом учитываются требования к стационарным компрессорным установкам, воздухопроводам и газопроводам, компрессорных установок с поршневыми компрессорами, работающими на взрывоопасных и вредных газах установленные различными иными нормативными документами (такими, к примеру, как Технические регламенты, федеральные нормы и правила в области промышленной безопасности (не исключая «Правила безопасности химически опасных производственных объектов», «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», «Правила безопасности процессов получения или применения металлов», «Обеспечение промышленной безопасности при организации работ на опасных производственных объектах горно-металлургической промышленности»), и другие, в части, касающейся области распространения и наличествующих требований).

Начальник Управленияобщепромышленного надзораМ.В.Фоминых

Источник

Смазка компрессоров

2-33. Смазка компрессора и применяемые масла должны соответствовать инструкции завода-изготовителя либо рекомендации специализированной организации.
2-31. Каждая поступившая на предприятие партия компрессорного масла должна иметь заводской паспорт-сертификат с указанием физико-химических свойств масла. Перед применением масло из каждой партии должно быть проверено лабораторным анализом на соответствие его ГОСТу. 2-35. Перевозка и хранение компрессорного и индустриального масла должны отвечать требованиям ГОСТ 1510-70 и производиться в специально предназначенных для этого закрытых емкостях, имеющих отличительную окраску и надпись «Чистое компрессорное (индустриальное) масло марки …». Соответствие хранения масла требованиям ГОСТ 1510-70 должно систематически проверяться ответственным лицом.
Доставка масла в машинный зал должна производиться в специальных сосудах для каждого вида масла (ведрах и бидонах с крышками и т.п.). 2-36. Запрещается использование для других целей сосудов, предусмотренных для транспортирования и хранения компрессорного масла. Сосуды должны постоянно содержаться в чистоте и периодически очищаться от осадков. Использование для масла загрязненных сосудов запрещается.
2-37. В необходимых случаях, определяемых проектом, компрессорные установки должны снабжаться устройствами централизованной подачи масла, а также аварийным сливом масла. 2-38. Отработанное масло может быть допущено к повторному использованию только после его регенерации и положительных результатов лабораторного анализа на соответствие его физико-химических свойств стандарту на масло.
Отработанное масло должно сливаться в емкость, находящуюся вне помещения компрессорной установки. Примечание. Для компрессоров, установленных на угольных шахтах, применение регенерированного масла запрещается.
2-39. Заливка масла в смазочные устройства должна производиться через воронки с фильтрами. 2-40. Масляные фильтры в системе принудительной смазки и приемная сетка масляного насоса должны очищаться в сроки, предусмотренные графиком, но не реже одного раза в два месяца.
2-41. Масляный насос и лубрикатор должны очищаться не реже одного раза в полтора месяца. Охлаждение компрессорных установок
2-42. Компрессорные установки должны быть обеспечены надежной системой воздушного или водяного охлаждения. Режим работы системы охлаждения должен соответствовать требованиям инструкции по эксплуатации. 2-42а. Вода системы охлаждения компрессорных установок не должна содержать растительные и механические примеси в количестве свыше 40 мг/л. Общая жесткость воды должна быть не более 7 мг-экв/л. Система охлаждения компрессорных установок должна быть оборудована водоочистителями, если отсутствует вода необходимого качества.
2-43. Для контроля за системой охлаждения на трубопроводах, отводящих нагретую воду от компрессора и холодильников, на видных местах должны устанавливаться: а) при замкнутой системе охлаждения — реле протока со стеклянными смотровыми люками или контрольными краниками с воронками; б) при открытой циркуляционной системе охлаждения — сливные воронки. 2-44. Для спуска воды из системы охлаждения и рубашек компрессора должны быть предусмотрены соответствующие спускные приспособления.
2-45. Температура охлаждающей воды, выходящей от компрессора и холодильников, не должна превышать 40° С. 2-46. Разводка охлаждающей системы трубопроводов в помещении компрессорной установки должна выполняться преимущественно в каналах (туннелях). Размеры каналов (туннелей) должны быть удобными для выполнения ремонтных работ и обслуживания расположенных в них арматуры и трубопроводов охлаждающей системы. Каналы (туннели) должны иметь дренаж.

Вентиляция компрессорной

Вентиляция помещений компрессорных устройств должна производиться с учетом многочисленных техническим норм и стандартов, в частности в соответствии требованиям СНиП 41-01–2003 «Отопление, вентиляция и кондиционирование». Неравномерный температурный режим крайне негативно влияет на правильность показаний контрольно-измерительной аппаратуры, автоматические системы управления, противопожарное оборудование. Нормальный тепло- и воздухобмен в залах компрессорных станций является залогом долгосрочной и надежной эксплуатации оборудования, а также безопасностью здоровья обслуживающего персонала. Особенности устройства компрессионного оборудования создают весьма неоднородное распределение температуры в пространстве помещения где оно установлено. Например, в зимний период температура в рабочей зоне компрессорной установки может достигать 30-45°С, а летом более 60°С. Выбор системы вентиляции компрессорной определяется спецификой технологических процессов конкретного производства, а также климатическими условиями местности, в которой будет использоваться компрессорная установка.

Основными видами вентиляции компрессорной являются:

естественная аэрация;
искусственная аэрация.

Чаще всего в помещениях крупных промышленных компрессорных станций используются такие виды естественной аэрации как:

система с закрывающейся заслонкой;
система с прямым удалением тёплого воздуха;
система с аэрационным коробом.

Условия эффективной естественной аэрации:

большой внутренний объем помещения;
обеспечение поступления холодного воздуха на минимальной высоте от уровня пола помещения;
обеспечение выхода теплого воздуха на максимальной высоте от уровня пола.

Достоинством естественной аэрации является ее крайне низкая стоимость, но она не будет справляться, если мощность компрессора превышает 15кВт, при высоких или низких наружных температурах, при нарушении любого из условий.

Искусственная аэрация более предпочтительна для всех видов помещений, где расположены компрессорные установки, т.к. ее виды позволяют создать наиболее эффективный температурный режим в помещений.

Искусственная аэрация бывает следующих видов:

система вытяжки с помощью вентилятора;
система вентиляции с дополнительными вентиляторами или без них;
система вентиляции с закрывающимися заслонками и дополнительными вентиляторами;
система вентиляции с обогревом помещения.

Несомненно, для мобильных компрессионных станций наиболее оптимальным будет выбор системы искусственной вентиляции.

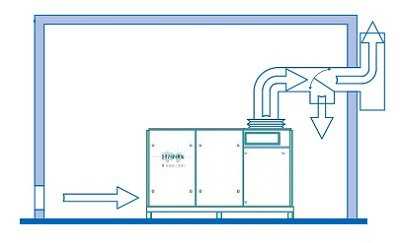

Принцип искусственной аэрации с использованием вентиляционного воздуховода

При искусственной аэрации с использованием вентиляционного воздуховода, он устанавливается на выходное отверстие для выхода теплого воздуха из компрессора. Для предотвращения передачи вибрации от компрессора к воздуховоду, между ними всегда устанавливается эластичный кожух.

Искусственная аэрация нескольких агрегатов

Те же принципы применимы для нескольких агрегатов

В этом случае, обратите особое внимание, чтобы потоки от различных агрегатов не смешивались. Один компрессор не должен нагревать другой! При необходимости проектируйте отдельную систему вентиляции и аэрации для каждого компрессора

Правила установки те же что и для описанных выше систем вентиляции и аэрации отдельных компрессоров.

Принцип искусственной аэрации с использованием вентилятора и аэрационного короба

При подведении потока воздуха через аэрационный короб вы должны расположить его настолько близко к всасывающему патрубку, насколько это возможно.

Принцип искусственной аэрации с использованием вентилятора

Также обратите внимание, что поток охлаждающего воздуха правильно направлен при использовании искусственной аэрации. Искусственная аэрация подчиняется тем же правилам, что и естественная: вход холодного воздуха должен располагаться внизу, около пола, выход тёплого воздуха – вблизи потолка помещения, в котором расположен компрессор

В этом случае, также, компрессор располагается в пределах воображаемой линии движения потока воздуха. При температурах ниже +2°С отверстие для входа аэрационного воздуха должно иметь возможность закрываться заслонкой.

Естественная аэрация с прямым удалением теплого воздуха

Если вы хотите предотвратить любые превышения температур в компрессорном помещении, вы должны принудительно удалять тёплый воздух. Во избежание «короткого замыкания» между потоками холодного и тёплого воздуха правильно направляйте эти потоки.

Подключение электроэнергии

Работа компрессора и энергетического оборудования требует правильную организацию электрического подключения. Для электроснабжения компрессорного оборудования в промышленных условиях разработаны отраслевые Правила, которые имеют общие и индивидуальные требования подключения к электрическим сетям.

Кроме того, в технической документации каждого прибора указывается сечение проводов, допускаемые для подключения установки

Во избежание выхода оборудования из строя обращают внимание на плавкие вставки, указанные на панели внешнего силового электрощита. Особое внимание необходимо уделить подключению фаз к электрической установке

Не допускается смена чередования фаз, во избежание выхода из строя оборудования.
