Монтаж и установка батарей отопления в частном доме

Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Схемы обвязки радиаторов отопления

Монтаж радиаторов отопления подразумевает под собой их подключение к трубопроводам. Существует всего 3 способа это сделать.

Схемы подключения радиаторов отопления. Практика.

Смотрите это видео на YouTube

Обвязка при одностороннем подключении

Одностороннее подключение радиатора чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным. Второй вариант самый часто встречающийся.

Для монтажа потребуются:

• трубы нужного размера;
• 2 шаровых крана;
• 2 тройника;
• 2 сгона – это элементы с наружной резьбой на обоих концах.

Процесс соединения происходит так, как указано на рисунке. При однотрубной обвязке обязательно нужен байпас (обводной участок трубы, врезанный параллельно с основной магистралью). Именно он даёт возможность отключить отопительный прибор, не останавливая и не спуская систему.

Ставить кран на обводной участок трубы запрещено. Таким образом застопориться движение теплоносителя по стояку. Эти манипуляции караются штрафом.

Все имеющиеся резьбовые соединения должны уплотняться фторопластовым уплотнительным материалом. Можно заменить подмоткой из льна, но после использования нужно воспользоваться упаковочной пастой. В момент вкручивания крана в распределитель отопительного прибора большого количества материала не требуется.

Обвязка при диагональном подключении

Монтаж радиатора отопления диагональным методом – самый лучший вариант с точки зрения теплоотдачи. В этом случае она самая высокая. При нижней разводке диагональный тип подключения реализуется просто – подача с одной стороны вверху, обратка с другой снизу.

Этот вариант присоединения отопительного прибора можно реализовать 2 способами:

• теплоноситель заходит в верхнее отверстие, циркулирует по нему и выходит из нижнего отверстия, расположенного сбоку другой стороны;
• вода поступает в нижний отсек с одной стороны, проходит по всей батарее и покидает её из верхнего противоположного отверстия.

Особенно эффективно работает диагональное подключение, когда идёт монтаж длинных радиаторов с числом секций более 12.

Обвязка при седельном подключении

Этот вариант самый малоэффективный. Происходят потери тепловой энергии примерно на 14%. Обвязка при сидельном подключении – самый незаметный вариант. Трубы прокладываются по напольному покрытию или под ним.

Обвязка при седельном подключении может проходить как с участием байпаса, так и без него. Во втором случае все краны располагаются ровно, при желании отопительный прибор можно снять, а между кранами вмонтировать временную перемычку – сгон.

Демонтаж чугунного радиатора

Как установить алюминиевую батарею вместо чугунной? Очевидно, нужно начать с демонтажа старого радиатора.

Типичный способ монтажа чугунных батарей — на сгонах. Патрубок с длинной резьбой вкручивается в проходную радиаторную пробку; резьба герметизируется подмотанной контргайкой.

Подключение чугунного радиатора на сгонах. Встречается в любом доме советской постройки.

Установка алюминиевого радиатора на сгоны в принципе возможна, но практикуется редко: американки сильно упрощают и присоединение батареи к подводкам, и ее демонтаж. А для монтажа американок нужны не длинные, как на сгонах, а короткие резьбы.

Поэтому:

Изображение	Этап демонтажа радиатора
	Срезаем радиатор вместе с частью сгона, оставив на подводке примерно пять ниток резьбы. Инструмент — болгарка или обычная ножовка по металлу.
	Прогоняем резьбу на подводке плашкой, клуппом или, в их отсутствие, обычной стальной муфтой соответствующего размера. Подводка готова к установке новой батареи.

Установка нового радиатора отопления

При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.

Выполнена разметка и установлены крепления для радиатора.

Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.

Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.

Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.

Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.

Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.

Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.

После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.

Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.

Проверка выполненного монтажа

Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.

Отвернув отверткой, штуцер крана Маевского спускаем воздух.

Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом

Важно сделать это чувствительно, не повредив резьбу

Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Смотрите это видео на YouTube

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Однотрубная система, нижний способ

1. На стояке, как можно ближе к полу последовательно монтируются два тройника, на оба устанавливаются запорные приспособления.
2. От крана подающей стороны трубы по полу или нижней части стены прокладывается отвод до ближнего нижнего входа отопителя.
3. Как можно ближе к отводу подачи проводится соединение дальнего нижнего отверстия секций с вентилем обратного течения.

Три предыдущие методы приемлемы только при условии небольшой удаленности от подающего трубопровода. По этой причине профессионалы используют их для решения вопроса как подключить радиатор отопления в квартире, где стояки проходят по каждой комнате.

Разборка биметаллических и алюминиевых секционных изделий

Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:

1. Остановить циркуляцию воды и сбросить давление.
2. Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
3. Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
4. Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
5. Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.

Разборка биметаллических и алюминиевых секционных изделий

На следующем этапе радиатор разбирается на отдельные секции. Чтобы избежать повреждений во время работы, необходимо разобраться в какую сторону нужно крутить ниппель-гайку. Этот элемент представляет собой кольцеобразную гайку с внешней резьбой и пазами внутри с обеих сторон. При этом на одной гайке есть и правая и левая резьба. Если ее откручивать, то соседние секции батареи будут равномерно раздвигаться, а при закручивании – стягиваться.

Ниппель-гайка

Обычно производители делают отметки на лицевой стороне заглушек и футорок, которые обозначают направления резьбы. О обозначает правостороннюю резьбу, «S» – левостороннюю. Для точного определения направления движения, рекомендуется взять свободную ниппель-гайку и попробовать наживить ее на резьбу в радиаторе. Определившись, в какую сторону она закручивается, станет понятно, куда вращать ключ, чтобы разъединить секции.

Установка ниппель-гайки

Определившись с направлением резьбы, вставьте ниппельный ключ в радиатор и продвиньте к нужной гайке. Сделать это помогут насечки на инструменте. Когда он будет находиться в пазах, вставьте в отверстие с другой его стороны рычаг. Чтобы сдвинуть гайку с места потребуется приложить усилие. Позовите помощника, чтобы он зафиксировал радиатор на одном месте.

Ремонт биметаллических радиаторов

Когда гайка продвинется на половину оборота, переходите на другую сторону, чтобы открутить вторую, и выполните такие же действия. Убедившись, что обе гайки вращаются без прикладывания большой физической силы, постепенно откручивайте то одну, то другую сторону, продвигаясь на 5-7 мм.

Прокладка между секциями радиатора

После разъединения заберите металлические прокладки, которые были между секциями. Если они находятся в хорошем состоянии, то их можно будет установить назад при сборке, если в плохом, то используйте их в качестве образца для покупки новых. Силиконовые прокладки нужно менять обязательно.

Панельный вид

Стальные панельные радиаторы называют часто конвекторами. Состоит из одной/нескольких панелей для нагревания, конвекторного оребрения, патрубки для подключения, каналов для теплоносителя, решётки.

Довольно экономичный выбор для использования в частном доме, широко применяется для помещений с автономным теплоснабжением.

Типы стальных батарей

Делится на типы в зависимости от числа нагревательных панелей, конвекторов. 11 тип — состоит из одного ряда панелей, конвектора, не имеет решётки сверху. Нередко применяются для оборудования коридоров, туалетов. 22 тип — имеет две панели, конвектора, кожух. При относительно небольших габаритах имеет хорошую тепловую мощность. 33 тип — три панели, конвектора, кожух находится в закрытом состоянии.

Подбор

Теплоотдача варьируется между 200 и 1800 Вват и больше. Зависит от размера радиатора, фирмы и модели. Их инерционность мала. Быстро нагреваются и отдают тепло помещению. Рабочее давление около 7-10 атмосфер. Сильно подвержены коррозии. Выдерживают температуру воду до 120 градусов. Длина около трёх метров, высота от 25 до 85 сантиметров. Толщина стали зависит от производителя, обычно от 1,1 до 1,2 мм. Долговечны за счет своего материала, чем толще стенки, тем дольше прослужит радиатор. Их монтаж довольно прост и удобен.

Типы подключений

Нижнее. Теплоноситель проходит в нижнюю долю радиатора. Тёплые теплоносители легче прохладных, вследствие этого он подымается вверх, вытесняя остывший теплоноситель. Затем остывший опускается в нижний горизонтальный коллектор радиатора. Издержки тепла станут равны примерно 15-20% в зависимости от различных факторов.

Верхнее. Теплоноситель движется по верхней доли радиатора, но обязан опуститься книзу из-за заглушки, затем подняться по пастельной секции вверх и вытечь из радиатора с иной стороны. Таким образом теплоноситель протекает сквозь всю конструкцию радиатора, и он разогревается всецело.

Боковое. При этом включении в верхнюю долю радиатора поступает теплоноситель, вслед за тем он опускается книзу по вертикальному каналу радиатора и сквозь нижний коллектор выходит сквозь ту сторону, откуда и подключался радиатор. Впрочем, всякий теплоноситель движется по пути меньшего сопротивления. Гигантская доля теплоносителя станет протекать сквозь 1-ые секции. Вследствие этого чем большее количество секций у радиатора, тем ниже температура подогрева будет у последних секций. Это скажется на совместной теплопотери радиатора.

Диагональное подключение. Теплоноситель подаётся по верхней части радиатора, которая горизонтальна полу. Дальше стекает книзу по вертикальным трубам, попадает в низ радиатора и выходит в другую сторону. Так радиатор разогревается всецело, каждая секция греет приблизительно идентично хорошо.

Сборка, подключение, опрессовка радиатора

• Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
• Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
• Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
• После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

Obotoplenii.ru

Другие статьи раздела: Радиаторы

• Монтаж водяных радиаторов отопления в полу
• Скрытые трубы отопления: как найти скрытое отопление
• Типы конвекторов встраиваемых в пол
• Ниша под конвектор встроенный в пол своими руками
• Типы радиаторов отопления: какие типы радиаторов отопления существуют
• Чугунный радиатор отопления: характеристики, достоинства и недостатки
• Можно спрятать радиаторы в пол

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Смотрите это видео на YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

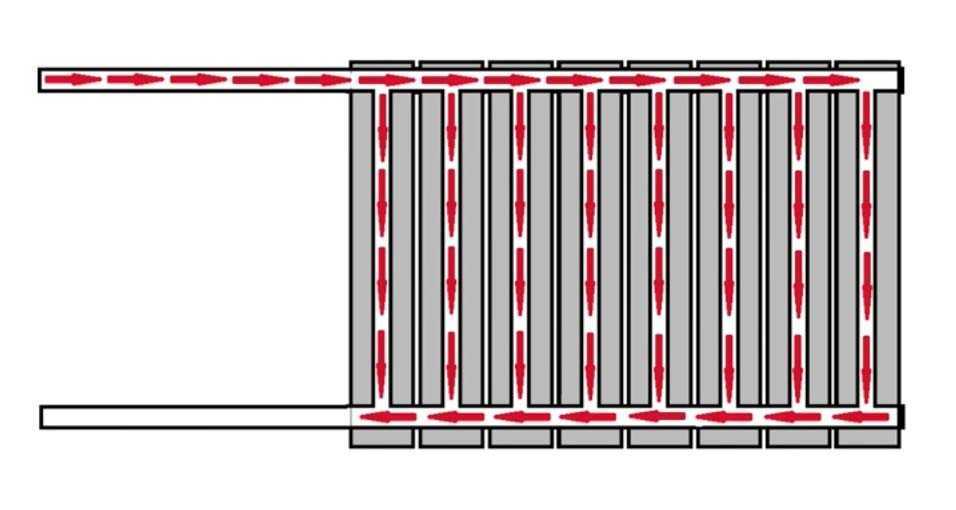

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

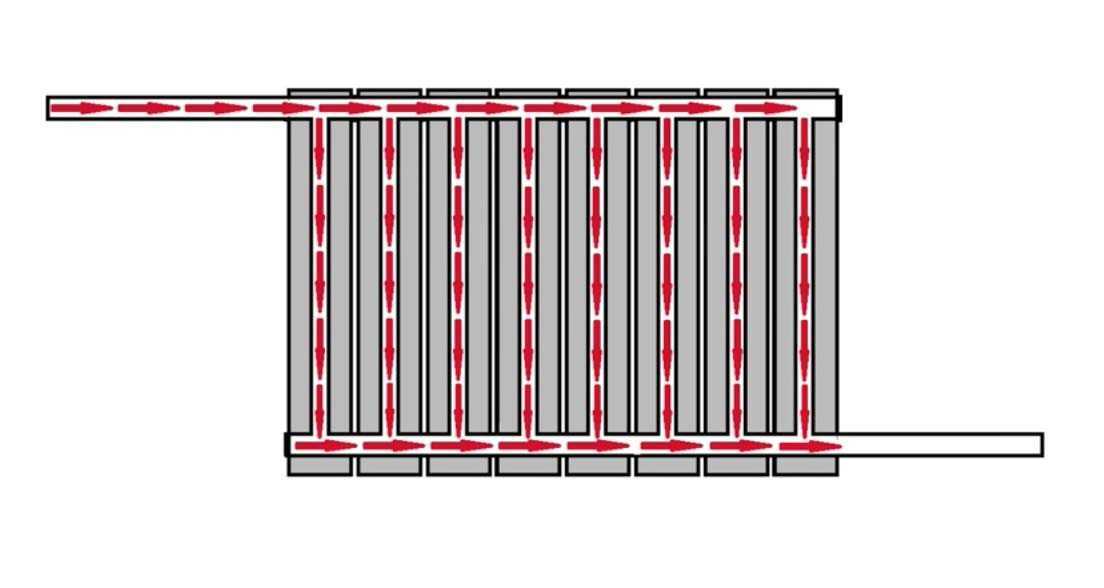

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

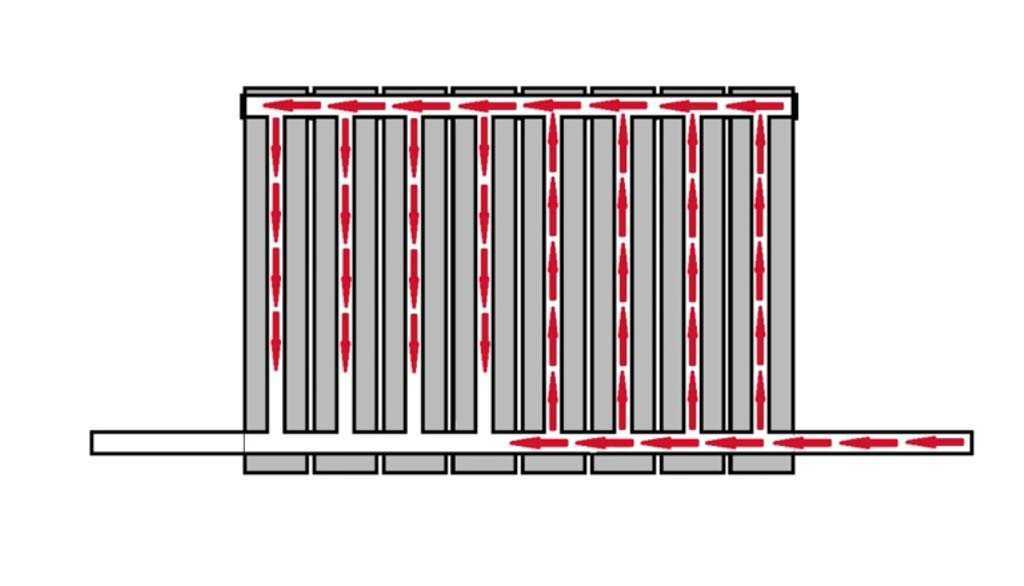

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
