Как самостоятельно починить новогоднюю светодиодную гирлянду

Схема китайской гирлянды

Среди множества световых приборов, используемых для оформления новогодних елок, особое место занимает схема китайской гирлянды. Она, как и все аналогичные китайские изделия, отличается простотой и дешевизной. Возникает много споров о надежности подобных гирлянд, однако, большинство потребителей использует именно их.

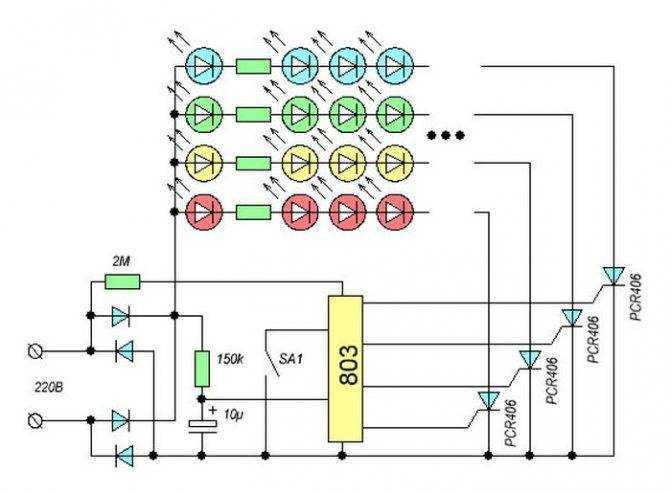

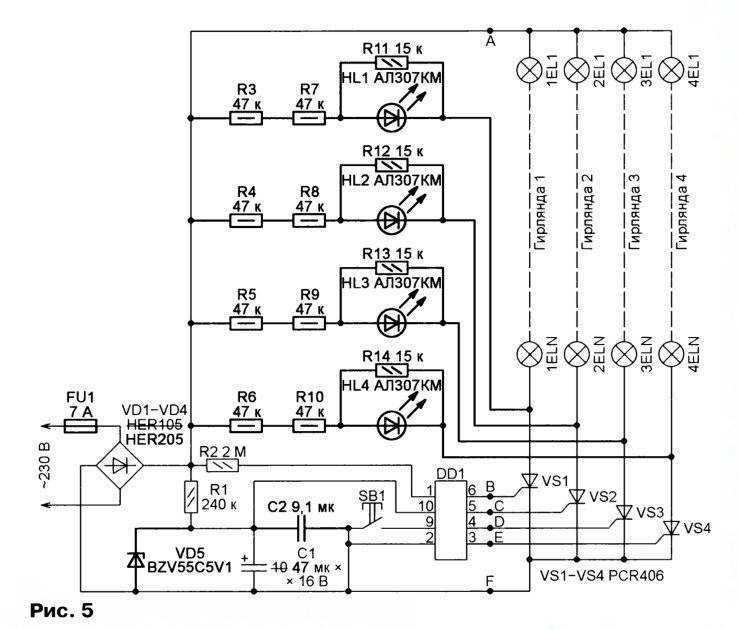

Схема классической китайской гирлянды

Данная конструкция оснащена плавным управлением яркостью. Для этого используется фазовое управление, регулирующее угол открывания тиристоров. Автоматика использует целых восемь программ, обеспечивающих большое разнообразие алгоритмов управления. Благодаря своим качествам, прибор очень дешев, поэтому и расходится миллионными тиражами.

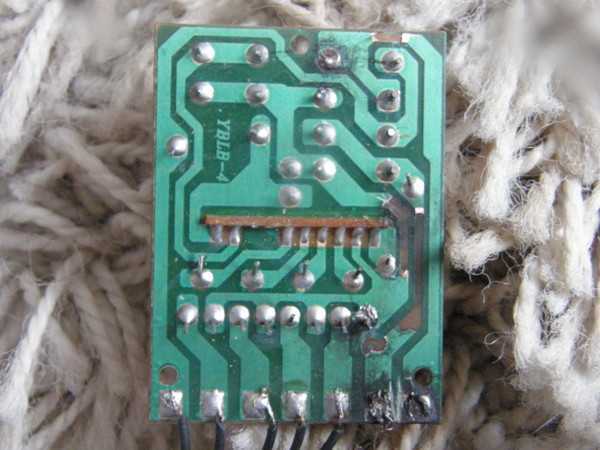

В основе контроллера лежит плата небольшого размера, где предусмотрено место для диодного моста. Здесь же располагается и микроконтроллер с четырьмя выходами. Он представляет собой небольшой кусочек генитакса, где с помощью эпоксидной смолы крепится микрочип. Через выходы микроконтроллера, с помощью токоограничительных резисторов, осуществляется управление четырьмя тиристорами. Данное устройство рассчитано на анодное напряжение до 600 вольт и ток в пределах 0,6-0,8 ампер. В отдельных конструкциях дешевых гирлянд, вместо входного диодного мостика остается один диод. В то же время, подключение электродов, управляющих тиристорами, осуществляется напрямую к выходам микроконтроллера, без использования резисторов, ограничивающих ток.

Как правило, мощность микроконтроллера очень маленькая, поэтому, он не в состоянии контролировать работу мощных симисторов. Для того, чтобы решить эту проблему, необходимо использовать отдельный маломощный источник питания, имеющий гальваническую развязку от общей сети. В этих целях можно использовать адаптер малой мощности, например, такой, который питает усилитель телевизионной антенны, содержащий в своей схеме стабилизатор.

Другие пути решения проблем

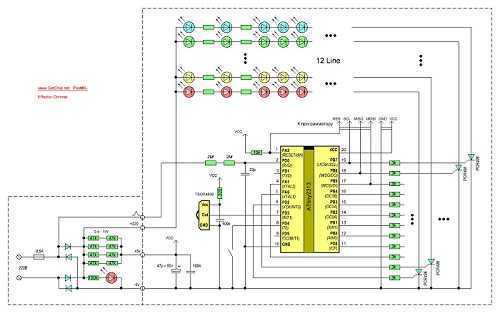

Чтобы совместить маломощный микроконтроллер с мощными симисторами, практикуется применение транзисторных ключей, где используются транзисторы с высоким коэффициентом усиления тока. Таким образом, схема китайской гирлянды не перегружает выходы микроконтроллера. Чтобы обеспечить гальваническую развязку, применяются специальные микросхемы, на входе которых содержится светодиод, а на выходе установлен маломощный симистор.

Для того, чтобы китайская гирлянда нормально работала, ее нужно синхронизировать с сетью с помощью сигнала. С этой целью, на вход микроконтроллера подается фаза, номиналом 220 вольт через установленный резистор. Нейтральный провод сети, соединяется с общим проводом всего устройства.

Ремонт светодиодной гирлянды

Одна из распространенных неисправностей светодиодной гирлянды – отсутствие одного или двух цветов в процессе эксплуатации. Иногда выходит из строя часть гибкой платы. Чтобы отремонтировать прибор, разберите блок питания и убедитесь в целостности всех контактов. Если обнаружили оторванные элементы, то закрепите их обратно, используя паяльник. Если блок питания цел, то искать причины следует в основном проводе. Тщательно осмотрите его и убедитесь в отсутствии прокусов и прочих механических повреждений. При обнаружении таковых обязательно устраните их.

Рассматривайте светодиодную гирлянду как простую электрическую цепь, состоящую из нескольких элементов. Используйте следующие рекомендации:

Блок управления всегда можно заменить на стартер, применяемый в работе люминесцентной лампы. Выберите подходящую мощность, чтобы светодиоды мигали с нужной скоростью.
Во-первых, нужно проверить контакты на каждом светодиоде

Уделите внимание компонентам, расположенным на концах ленты. Если коммутация осуществляется при помощи анодов, то найдите соответствующую схему подключения в Интернете

Один из отличных вариантов – соединение светодиодных ламп на концах ленты при помощи катодов.
Для замены испорченного светодиода отключите гирлянду от электрической сети. Воспользуйтесь распайкой, чтобы извлечь выгоревший элемент, затем установите на его место новое изделие. Не забывайте о полярности!
В случае выхода из строя дюралайта, вы должны идентифицировать проблемный участок и вырезать его. Обратите внимание на специальные отрезки, нанесенные на ленту. Если все сделать правильно, то, выбросив неработающую часть, можно будет соединить между собой 2 оставшихся отрезка.

При помощи светодиодной уличной гирлянды можно создать праздничную атмосферу и оригинально украсить приусадебный участок. Совершенно необязательно делать это только по праздникам: все уличные осветительные приборы надежно защищены от воздействия многочисленных факторов, включая сильные морозы, осадки, жару и ультрафиолетовые лучи солнца, поэтому могут использоваться круглогодично без необходимости демонтажа.

Чтобы исключить вероятность поломок, следует покупать электротехнические изделия проверенных производителей. Не забывайте перед покупкой убедиться в работоспособности прибора и соответствии фактических технико-эксплуатационных характеристик заявленным на упаковке или в техническом паспорте.

Проблема в светодиоде

Если проверка контактов прошла успешно, то далее следует взяться за проверку led-ламп. Ремонт гирлянды в таком случае займет больше времени, чем в первом случае.

Для того чтобы найти проблемное место, необходимо руководствоваться определенной последовательностью. Гирлянда выключается из розетки, а поиск начинается с последнего диода в устройстве. К нему обычно ведет провод непосредственного питания, а также к нему припаивается и отходящий проводник. Этот провод будет переходить к следующему каналу в гирлянде. Тестированию же подлежит тот диод, который находится между двумя проводами — вход/выход. Для того чтобы провести тест понадобиться мультиметр. К его щупам необходимо при помощи изоленты примотать швейные иголки. С их помощью нужно будет прокалывать изоляцию, после чего проверять их на наличие питания.

Таким образом, проводится проверка возле каждого светодиода, который кажется подозрительным. Тут также стоит добавить, что если перегоревший светодиод в гирлянде питается от напряжения 12В или 24В, то от батарейки мультиметра он загорится. Если же приспособление питается от напряжения 220В, то придется сравнивать показатели с исправных диодов с остальными.

Скотч

Среди традиционных вариантов, первое что приходит в голову — воспользоваться обычным прозрачным скотчем. Быстро, дешево, но не всегда надежно.

Более того, при попытке снятия такого крепежа с обоев, это сопровождается сдиранием верхнего бумажного слоя.

На гладкой поверхности он может отклеиться в самый не подходящий момент. На окне это происходит из-за его холодной температуры. Да и с эстетической точки зрения, выглядят такие рваные кусочки ленты не особо красиво.

Тем не менее, для большинства это единственный доступный способ крепежа, который они рассматривают. Если и вы все же склоняетесь именно к нему, то прикрепляйте гирлянду скотчем правильно.

Для этого лепить его нужно не полосками, перекрывая ими сверху гирлянду, а сначала один конец скотча обернуть вокруг провода и приклеить его на другой конец так, чтобы осталось немного липкого места. Далее его то и нужно прикладывать к стене или к стеклу окна.

Как выбрать качественную елочную светодиодную гирлянду

Как и к любому другому изделию, к светодиодным уличным гирляндам для деревьев предъявляется ряд требований (важно понимать, что только в случае соответствия вашего приобретения всем этим параметрам, вы можете рассчитывать на его длительную и бесперебойную службу):

первое на что стоит обратить внимание – качество пластика, который был использован для изготовления корпуса. Отличить качественный материал от некачественного достаточно просто

Если в процессе изготовления использовали дешевую альтернативу, корпус не сможет выдержать серьезного мороза и потрескается. Намного лучше, если производитель использовал вместо пластика резину или каучук. Это обеспечит не только лучшую функциональность гирлянды, но и более высокий уровень безопасности ее использования;

Выбор высококачественного устройства обеспечит длительный срок его эксплуатации, даже если оно будет использоваться в суровых климатических условиях

• когда речь заходит об украшении большой елки или фасада дома, остро встает вопрос о необходимой длине гирлянды. Стандартные размеры устройств колеблются в пределах 5-20 м. Самым востребованным и удобным вариантом является уличная светодиодная гирлянда 20 метров. При должном старании можно найти устройство длиной до 50 м. Самый простой способ удлинить гирлянду при необходимости – использовать специальные разъемы, которые позволяют соединить несколько устройств в единую цепь;
• уровень защиты от влаги – еще один важный критерий выбора. Здесь все достаточно просто: в случае, если устройство не имеет дополнительно защиты от направленного потока воды, на упаковке это обозначается буквой N. Для использования в уличных условиях стоит выбрать гирлянду, на которой этого обозначения нет.

Еще один важный момент, на который непременно стоит обратить внимание, – стабильность напряжения в электросети. Если оно не стабильно, даже самая тщательно подобранная гирлянда может стать неисправной из-за резкого перепада напряжения

Чтобы полностью исключить риск перегорания лампочек, лучше всего использовать специальный стабилизатор, что потребует дополнительных расходов.

Деревья, декорированные светодиодными гирляндами, выглядят эффектно и празднично

Переделка китайской гирлянды

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Как починить гирлянду, если один из цветов светится тускло

Причина 1. Надрыв провода ветки Из-за надлома жил внутри провода в цепи одной из веток нарушается контакт. Ток ещё проходит, но его уже не хватает, чтобы зажечь все светодиоды.

Как исправить Внимательно осмотрите всю ветку. Шевелите провода у платы и каждого из светодиодов включённой гирлянды, чтобы определить повреждённое место. Как только найдёте его, все светодиоды загорятся в полную силу. Далее останется восстановить нормальный контакт, припаяв провод или зачистив и соединив его. Причина 2. Сломанный тиристор Из-за неисправного тиристора одной из линий может быть недостаточно тока для нормальной работы всех светодиодов.

Как исправить Лечится эта поломка только заменой тиристора на другой. Проверить работоспособность можно мультиметром, либо перебросив провод на одну из рабочих линий.

Гирлянда «сошла с ума»

Бывает такие случае, когда после включения в розетку вилки питания, устройство начинает само по себе перебирать все возможные виды моргания, светит то тусклее, то ярче и т. д. Другими словами, четко видно, что это не заводской эффект, а гирлянда «сошла с ума». Чаще всего такой эффект называют хаотичным морганием. Как отремонтировать гирлянду самостоятельно, если обнаружился такой дефект?

Если наблюдается такое явление, то чаще всего проблема кроется в том, что электролитический конденсатор вышел из строя — вздулся, «взмок» и т. д. Это можно увидеть даже невооруженным глазом. Единственный возможный вариант ремонта в таком случае — это замена, вышедшей из строя детали. Номинал конденсаторов обычно указан на самих устройствах. Нужно купить новые на рынке радиодеталей и припаять исправное устройство на место сломанного.

Однако случается и так, что замена произведена, а эффекта никакого или же ни один из элементов не был вздут. В таком случае проблема кроется в том, что был пробит один из резисторов. Найти этот дефект глазом очень трудно, понадобится специальный тестер. При ремонте светодиодных гирлянд на 220 вольт, таким образом, делаются замеры сопротивления каждого резистора. Если значение не совпадает с тем, что указано на самой детали — производится замена.

Проблемы и их решения

Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.

Плохое качество пайки

Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.

Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.

Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.

Повреждение светодиода

Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.

Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.

Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.

Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.

Хаотичное мерцание

Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.

Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.

Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.

Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.

Нет света на одном из участков

Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:

1. Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
2. Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.

Тусклое освещение

Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.

Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.

Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.

Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.

Разбитые лампы

Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.

Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.

Настраиваем среду разработки Arduino IDE

1. Подключаем Arduino к Mac и запускаем приложение Arduino IDE.

2. В меню Инструменты – Плата выбираем тип используемой платы Arduino.

3. В меню Инструменты – Процессор выбираем тип процессора на плате. Чаще всего это ATmega328P, но на старых платах может использоваться ATmega328P (Old Bootloader). Проверяется методом перебора.

4. В меню Инструменты – Порт выбираем USB порт с подключенной платой Arduino. Если плата не отображается, следует удалить и заново установить кексты по инструкции выше.

5. Проверяем подключение командой Инструменты – Получить информацию о плате.

Все, наше приложение готово и настроено для работы с платой Arduino.

Выбираем размер для гирлянды

Оптимальная схема подключения и расположение диодов на окне Чтобы подобрать размер будущей гирлянды, нужно замерить окно, на которое она будет крепиться в дальнейшем. Конечно, гирлянду можно повесить дома на стену, но мы же не будем прятать такую красоту от любимых соседей.

Диоды в ленте уже спаяны между собой секциями провода по 10 см. Это достаточное расстояние между лампами по вертикали. Чтобы получить пропорциональную матрицу, нужно будет крепить вертикальные куски ленты на аналогичном расстоянии друг от друга.

Замеряем, сколько диодов поместится в одной вертикальной полосе на окне (учтите, что открывающиеся стеклопакеты имеют меньшую высоту стеклянного блока, чем “глухие”). Прикидываем, сколько вертикальных полос поместится на окнах. Не забывайте, что в месте перехода от одного окна к другому придется сделать более длинное соединение.

Лучше всего заполнить матрицей целое окно минимум из трех створок или все окна балкона.

Как устроена гирлянда

Все электрические гирлянды устроены одинаково. В старых образцах это соединённые в одну цепь лампочки, которые горят или мигают при подключении к сети. В современных добавляется контроллер для свечения в разных режимах и лампочки могут быть заменены светодиодами. Обычно у старых или декоративных гирлянд два провода, а если быть точнее — один, который соединён в виде кольца и скручен. У современных моделей пять проводков. На четырёх расположены светодиоды — это ветки. Пятый — общий — остаётся пустым. У дальнего края все они соединяются воедино, а вторые их концы уходят в небольшую коробочку с кнопкой и штепсельной вилкой. Внутри коробочки находится контроллер — небольшая плата, на которой есть микросхема для создания эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (либо два) тиристора, управляющих свечением каждой из веток с огоньками одного цвета.

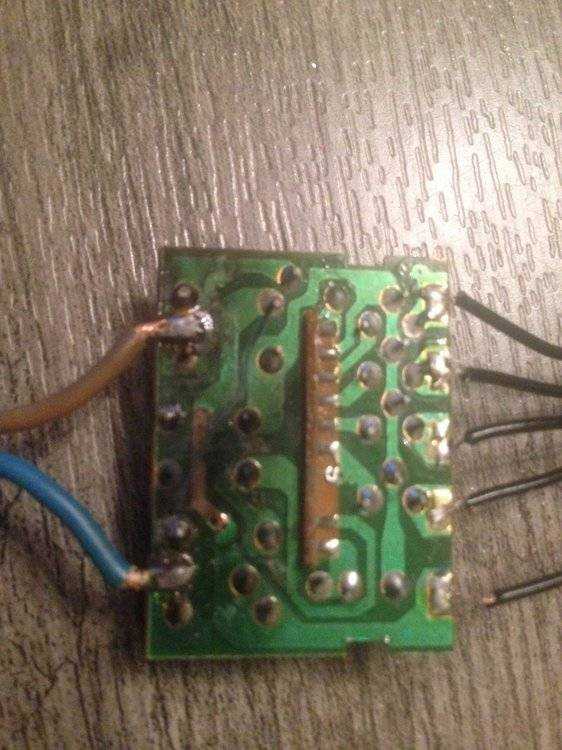

На фото слева четыре чёрные детальки — это тиристоры. Синяя рядом — конденсатор, маленькие светлые по краям — резисторы, позади платки с микросхемой — диод и кнопка. На фото справа обратная сторона платы, два провода снизу — питание от сети, ряд проводов сверху — линии веток каждого цвета и общий.

Гирлянда не включается

Если гирлянда не включается, то скорее всего повреждены провода питания — либо у вилки, либо в контроллере (коробочке-блоке, которая есть у каждой гирлянды). Разберите контроллер и замените идущие от вилки к плате провода — если проблема в них, то таким образом вы её устраните.

Если дело не в проводах, то могли перегореть диоды. Проверьте их мультиметром и при необходимости замените исправными, подобрав подходящие по номиналу (ориентируйтесь на значения на корпусе сгоревшего диода).

Как отремонтировать елочную китайскую гирлянду

Данные изделия от китайского производителя наверняка имеются в каждом доме. Вопрос ремонта для таких устройств наиболее актуален, так как чаще всего на комплектующих, для таких гирлянд, сильно экономят. Наиболее распространенными причинами поломки становятся: перегорание ламп, обрыв токопроводящих проводников или нарушение контакта в блоке управления. Также дефект может быть и в патроне гирлянды.

Первое, что необходимо сделать — это осмотреть устройство на предмет следов механических повреждений или же на наличие следов замыкания. Далее проверяется соединения лампочек с гирляндой в патроне

Важно понимать, что любой ремонт осуществляется лишь на выключенном устройстве. Если визуальный осмотр не дал результатов, то далее следует прибегнуть к «прозвону» частей гирлянды. Как отремонтировать уличную гирлянду таким образом? Прозвон осуществляется по частям

Если на каком-либо участке удается найти обрыв, то он делится на два более мелких участка и операция повторяется. Таким образом нужно действовать до тех пор, пока не будет найдено точное место повреждения

Как отремонтировать уличную гирлянду таким образом? Прозвон осуществляется по частям. Если на каком-либо участке удается найти обрыв, то он делится на два более мелких участка и операция повторяется. Таким образом нужно действовать до тех пор, пока не будет найдено точное место повреждения.

В поисках разрыва цепи

Что же делать, если разрывов не обнаружено? Схема китайской гирлянды проста. Все лампочки соединены между собой последовательно. Значит, если не горит синяя линия, необходимо найти как минимум одну перегоревшую синюю лампу. Есть два варианта.

• Проверить последовательно все элементы в цепи.
• Искать неисправную лампочку делением линии пополам. Найдя половину, не пропускающую ток, нужно разделить её ещё раз пополам. И так до тех пор, пока не найдётся неполадка. После замены лампы все кусочки необходимо заново собрать. Лучше сделать это с паяльником, но можно обойтись скруткой или изолентой.

Второй способ можно не использовать, если применить мультиметр с прикреплёнными к концам щупов тонкими иголками. Однако жилки проводников, применяемые в китайских изделиях, настолько тонкие, что могут порваться даже иглой.

Бывает, что под рукой нет второй испорченной гирлянды и новой лампочки. В этом случае можно просто соединить два конца вместе. Это чревато повышением напряжения на оставшихся лампочках, так как по законам электротехники в последовательной цепи напряжение делится поровну. Но если убрать один или два элемента, это не сильно скажется на сроке службы. Несмотря на то что схемы елочных гирлянд китайские, работает всё на общих принципах.

Изготовление гирлянды из светодиодов

При последовательно подключенных светодиодах можно создать мерцающую гирлянду. На ее создание уйдет минимум времени, а с задачей сможет справиться практически каждый человек с начальными знаниями электрики. Самое главное в данном случае: четко следовать инструкции.

Для самостоятельной сборки светодиодной гирлянды своими руками вам нужно выполнить действия в следующем порядке:

1. Определитесь с желаемым расстоянием между соседними источниками (диодами).
2. Раскрутив провод, маркером любого цвета нанесите соответствующие отметки на те места, где предположительно будут установлены светодиоды. В идеале расстояние между ними должно составлять 200-250 мм.
3. В тех точках, где были оставлены пометки, удалите с провода изоляцию, создав «голые островки» длиной по 20-30 мм. Действовать нужно аккуратно, чтобы не повредить сам кабель. Это упростит процесс будущего крепления диодов.
4. На такие участки нужно нанести канифоль с припоем.

1. К образовавшимся наплывам закрепите светодиоды, соединяя паяльником их ножки с проводом. Учтите, что данный вариант крепления будет менее надежным, поэтому придется воспользоваться усиливающими фиксаторами, которые также закроют оголенные части гирлянды.
2. Узкий скотч нарежьте на разные кусочки длиной 30-40 мм, затем примените в качестве изоляции для диодов. В результате этих действий каждый светодиод должен быть расположен в «кармашке», крепко удерживающем его на кабеле. Обмотать нужно все источники света на проводе.
3. Затем нужно обеспечить герметизацию верхней части «кармашка». Для этого сгодится силиконовый герметик, который не просто повышает прочность конструкции, но и совершенствует свечение.
4. Остается подключить к схеме резистор и блок питания, а затем протестировать работу самодельного оборудования.

Подготовка к созданию светодиодной гирлянды на батарейках

Не менее красиво смотрится светодиодная гирлянда, подключаемая к батарейкам. Кроме того, такое изделие будет максимально безопасным для детей. Данная разновидность иллюминации используется в качестве наружного источника света. При перемещении в воздухе будет оставаться яркий разноцветный шлейф, который дизайнеры часто используют для создания в пространстве разнообразных узоров. Изделие должно быть защищено от ветра, осадков и низкой температуры.

Для производства гирлянды на батарейках вам будут нужны:

• светодиоды диаметром 10 мм разных цветов с рассеивающим эффектом;
• магниты диаметром 1,3 и толщиной не более 30 мм;
• изолента или узкий скотч;
• литиевая батарейка (например, CR2032 3V);
• эпоксидный клей.

Процесс изготовления гирлянды на литиевых батарейках

Для создания яркой мерцающей гирлянды потребуется выполнить качественную пайку. Спешить в процессе выполнения работы не стоит. Запаситесь терпением, будьте аккуратны и внимательны, следуйте шагам:

1. Выполните тестирование светодиодов, чтобы увидеть уровень их свечения. По очереди подключите компоненты к литиевой батарейке (одну, более длинную ножку, соедините с «плюсом», другую короткую – с «минусом»).
2. Зафиксируйте положение диодов, затем каждый элемент вместе с батарейкой оберните скотчем или изолентой в 2 слоя.
3. С положительным контактом батарейки совместите магнит, зафиксировав его.
4. Каждая часть конструкции должна быть установлена на тонкий провод. Проверьте работоспособность изделия!

Использование резисторов парами

В данном случае вы сможете снизить себестоимость изделия, сделав его более экономичным, но помните: гораздо лучше с точки зрения электрической безопасности и долговечности оборудования соединять каждый светодиод с собственным резистором. К тому же, последние компоненты дешевые.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

• Некачественный контакт на проводах.
• Поломка одного из светодиодов.
• Неполадки с конденсатором.
• Перегорел резистор.
• Проблемы с диодным мостом или тиристорами.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Из чего состоит елочная гирлянда

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

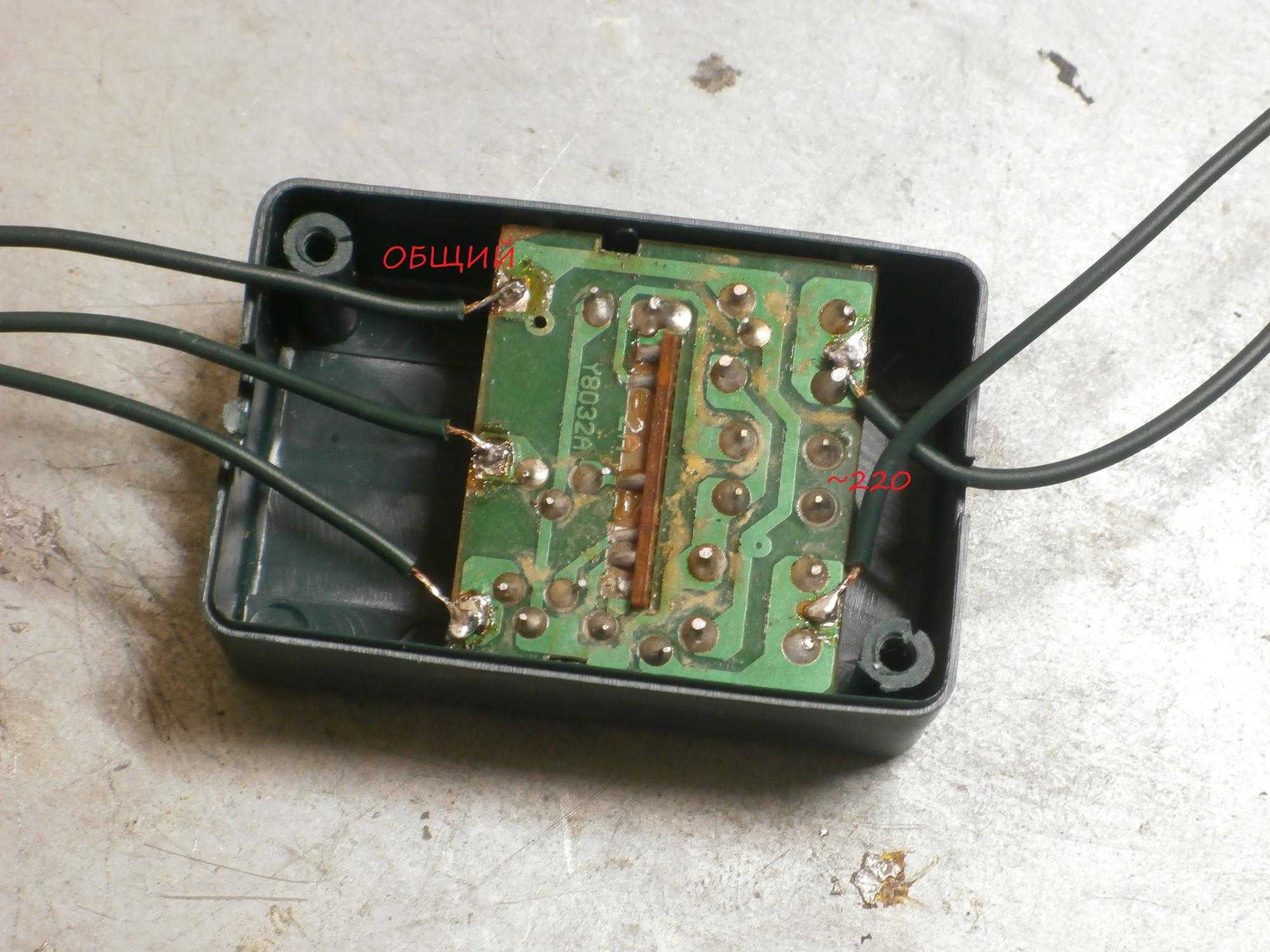

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

контроллер, который и создает все световые эффекты

тиристоры, каждый из них идет на отдельный канал гирлянды

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Это интересно: Подключение двигателя без регулятора на циркулярной пиле — рассказываем по пунктам

Восстанавливаем обрывы контактов

Нашли обрыв? Можно обойтись без пайки. Достаточно зачистить провода и скрутить их.

Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.

А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.

Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.

Снимаем изоляцию канцелярским ножом, если нет стриппера.

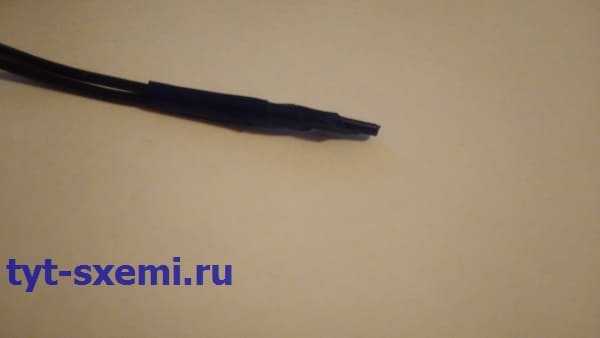

Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.

Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.

Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.

Альтернатива изоленте

Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.

Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.

А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.

Что мы получим в итоге

Гирлянда, которую мы будем делать, состоит из адресных светодиодов. От обычных данные диоды отличаются наличием логического контакта, через который осуществляется управление цветом и яркостью свечения.

Соответственно, для управления такой гирляндой нужны “мозги”. Плата управления будет несколько раз в секунду отправлять разные сигналы на каждый диод, что позволит получить красивые динамические эффекты и анимацию.

Если обычная гирлянда просто включает диоды по расписанию или может максимум выдавать эффект снегопада, то у нас получится сделать бегущую строку с текстом и более 20 эффектов. Каждый режим свечения будет настраиваемым с возможностью менять большинство параметров.
