Как установить выключатель света: пошаговые инструкции для подключения типовых выключателей

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз

Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь

Размечая, придерживайтесь важных правил:как обнаружить ее

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е

не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

инструкцией по установке автомата в щитке

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится

Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется

Спасибо за внимание!

• < Назад
• Вперёд >

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать»

Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором

Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Иные схемы

Иногда возникает надобность в подключении 3 лампочек к двухклавишному выключателю. При этом схема предусматривает, что от одной клавиши будет запитываться две лампы, а от другой – третья.

Здесь особенность заключается не только в том, чтобы все соединить в распределительной коробке, нужно еще правильно подключить лампочки.

В целом схема подключения трех ламп не отличается от вышеописанной (все соединения в распределительной коробке – такие же, как и при подключении двух ламп к двухклавишному рубильнику).

Единственное, одну из создаваемых ветвей придется разделить между двумя лампами.

То есть, к каждому из двух патронов придется подвести фазную и нулевую жилу. Как это сделать – показано на схеме.

Та же особенность относится и к схеме подключения двух ламп к одноклавишному прерывателю.

То есть, вся особенность создания ветки сводится к тому, чтобы сделать подвод фазы и ноля к двум патронам.

Не обязательно, чтобы ламп, подключаемых к одной клавише — одна или две. Ниже представлены несколько схем подключений, подразумевающих наличие 3-5 ламп.

Первая из них – с одноклавишным рубильником:

Вторая схема – с двухклавишным выключателем и большим количеством ламп:

Здесь читайте: Как правильно проводить монтаж электропроводки.

Как видно – все схемы между собой сходны, поэтому правильно сделать подключения освещения не должно составить труда. Но главное при этом – соблюдение правил техники безопасности.

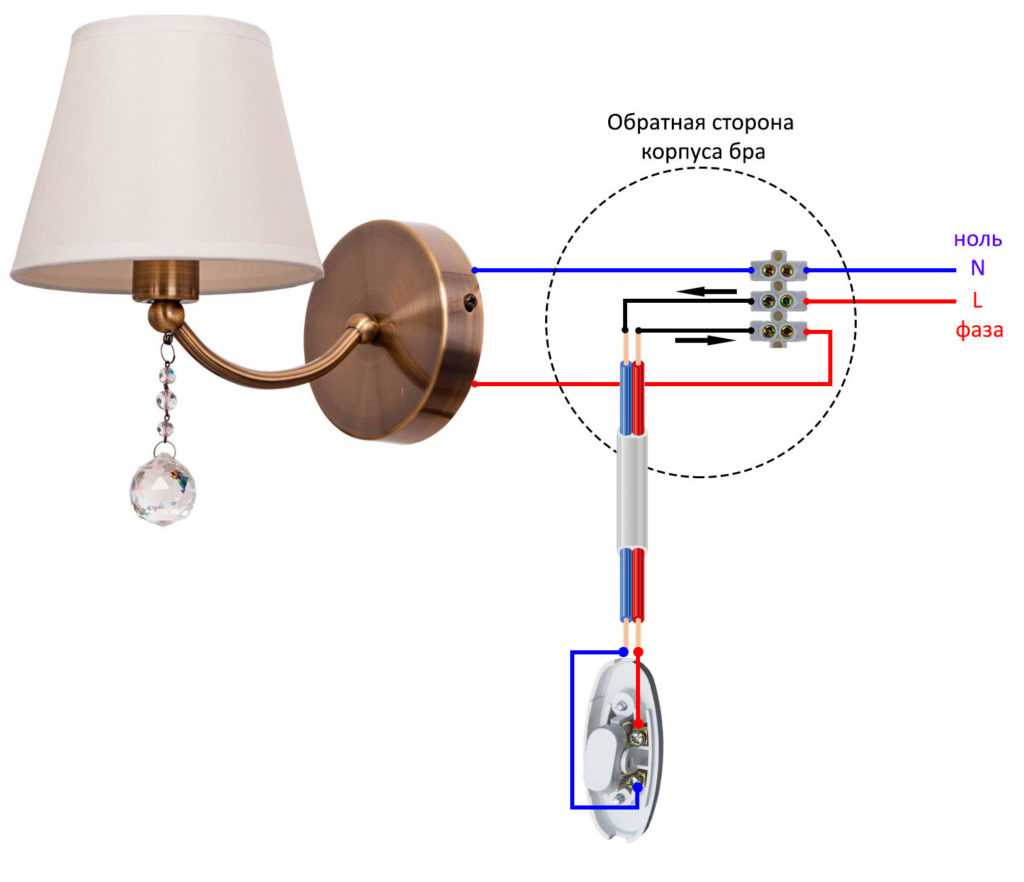

Схема подключения через выключатель на проводе

А что
делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.

А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

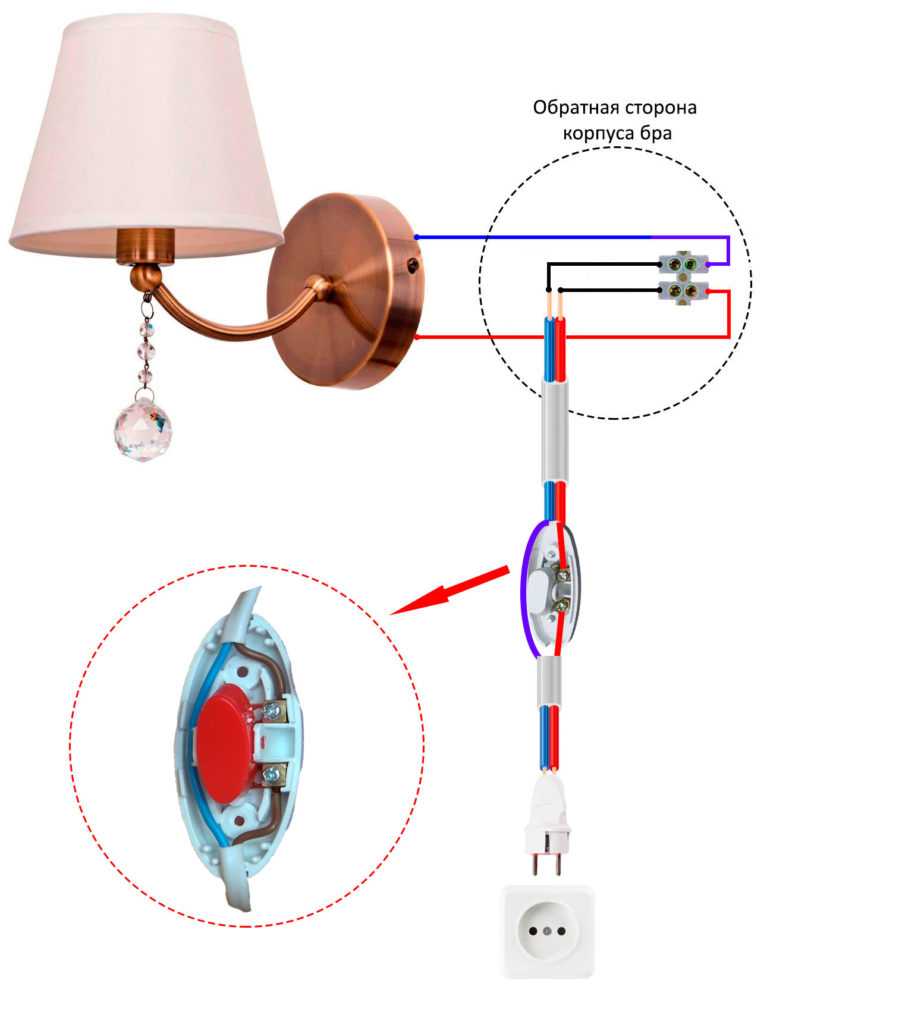

Получается
вот такая схемка:

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.

Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.

Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Две лампы на один переключатель

Схема подключения нескольких лампочек к выключателю:

1. Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
2. В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
3. На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
4. Затем фаза выводится через исходящие контакты на приборе.
5. Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.

При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.

Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.

Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.

Схема подключения выключателя и лампочки

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе: Можно выполнить скрутку проводов между собой; Провода опрессовку — этот вариант подходит для промышленных помещений; Сварка и пайка — применяют специальное оборудование; Болтовое соединение; Винтовое соединение; И самый простой, но один из самых надежных — это использование самозажимных соединений. Таким же образом происходит подключение двойного выключателя на две лампочки. Подрозетники — стандартный электромонтажный узел.
Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением Светодиодные указатели Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели, оборудованные светодиодами, которые хорошо видны в полумраке.
При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см.
Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее?
Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии

Это важно для правильной работы схемы а также для безопасности.
Более всего оно подходит для одиночного однолампового светильника.
Ноль направляют на осветительный прибор. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.
Последовательное и параллельное подключение ламп

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

• Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
• На люстру или лампочку всегда приходит нулевой провод;
• Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Разновидности выключателей освещения

Классифицировать бытовые коммутационные приборы можно по разным признакам. В первую очередь их делят по назначению. Оно определяется видом контактных групп, их количеством. Самые распространенные аппараты – ключевые. Они имеют контактную группу на замыкание-размыкание электрической цепи. По количеству контактных групп подобные приборы делятся на:

• одноклавишные – с одной контактной группой;
• двухклавишные – с двумя независимыми группами;
• трехклавишные – с тремя.

Обозначение выключателей на схемах и чертежах.

Также существуют проходные и перекрестные приборы для создания схем управления светом из нескольких точек.

Схемы контактов различных бытовых приборов.

По способу воздействия их можно разделить:

• клавишные;
• кнопочные – с кнопкой без фиксации для управления светом через импульсные реле;
• поворотные — для включения освещения управляющий орган надо повернуть;
• сенсорные, управляемые дистанционно и т.д. – для создания систем типа «Умный дом».

По типу установки включатели делят на:

• внешние – применяются при открытой или скрытой проводке;
• встраиваемые – используются при скрытой проводке.

По степени защиты выключатели делятся на аппараты внутренней установки и наружной установки (IP не менее 44)

Также при выборе надо обратить внимание на номинальный ток – он должен с запасом перекрывать ток предполагаемой нагрузки

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Применение

В быту параллельное соединение встречается очень часто. Например елочные гирлянды, где все лампочки имеют максимальную яркость свечения.

Подключением можно создавать интерьерную подсветку любой длины. Замена сгоревшего элемента делается легко. Два прибора по 60 Вт можно поменять на одну лампу мощностью 10 Вт без ущерба для параметров освещенности. Это свойство цепи используется опытными электриками для выявления фазы в трехфазных сетях.

Галогенные лампы и приборы накаливания не только дают яркое свечение, но нагревают окружающую среду. По этой причине их часто используют в гаражах, ангарах или мастерских для отапливания помещений. Для этого подключают приборы к сети, размещая в металлическом блоке. Конструкция прогревается до 60 градусов и поддерживает комфортную температуру в помещении. Однако высокие мощности приводят к частому перегоранию ламп.

Видео по теме: ЧТО ТАКОЕ ПОСЛЕДОВАТЕЛЬНОЕ И ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

Параллельное подключение применяется в ленточных подсветках, люстрах, уличном освещении. Каждой лампой при этом можно управлять отдельно, что повышает удобство использования общей сети. Надо лишь вмонтировать в систему нужное количество выключателей.

В домах и квартирах параллельно подключаются к сети не только приборы освещения, но и различная аппаратура.

Советуем посмотреть: Как понять — последовательно или параллельно соединить лампы или нагрузку

Как избежать ошибок

Подключать электроприборы к сети необходимо с соблюдением правил электротехники. Особенности подключения не очевидны и могут быть непонятны далеким от тематики людям.

Важно учесть:

1. Каждый тип подключения имеет особенности, связанные с законом Ома. В последовательном соединении ток равен на всех участках цепи, тогда как напряжение зависит от сопротивления. В параллельном соединении одинаковым оказывается напряжение, а общая сила тока складывается из величин отдельных участков.
2. Любую цепь не стоит перегружать, это может привести к нестабильной работе приборов и повреждению проводников.
3. В параллельном соединении сечение проводов должно соответствовать подаваемой нагрузке, иначе неизбежен перегрев проводников с последующим расплавлением обмотки и коротким замыканием.
4. В выключатель подводится фаза, ноль уходит на осветительный прибор. Пренебрежение правилом может привести к поражению током при замене лампы, поскольку даже в выключенном состоянии устройство находится под напряжением.
5. Основной провод от светильника подсоединяется к общему контакту. Если его подключить к отводу, будет работать только часть цепи.
6. Перед установкой выключателя лучше заранее промаркировать провода. При монтаже будет просто соединить между собой одноименные проводники.

Отказ от рекомендаций может стать причиной нестабильной работы осветительного оборудования, быстрого перегорания ламп и повлечь серьезные травмы с риском для жизни.

Выбор распаечной коробки

Если монтаж выполняется в жилом помещении, выбор распредкоробки сводится к покупке пластикового бокса, пригодного для:

• наружной проводки;
• скрытой проводки;
• монтажа на гипсокартонную перегородку.

Также надо обратить внимание на размер – если предполагается выполнить в одном боксе большое количество соединений, то и габариты коробки должны быть увеличенными. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.
