Вентиляционные дефлекторы: типы, устройство и методика изготовления

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Что такое принудительная вентиляция?

Немного теории. Как вы уже догадались из самого понятия, принудительная вентиляция предполагает, что воздух из помещения будет силой выкачиваться каким-то устройством. В этом плане замечательно себя показали так называемые дефлекторы – специальные аэродинамические приборы. Их главная задача – нагнетать тягу, усиливать ее механическим способом, одновременно противостоя сильному ветру.

Классические дефлекторы работают обычно только над тягой, а если необходима еще и ветровая защита, используется турбовентилятор или флюгарка. А вот к электричеству уже подключают дымососы – так называемые дымовые вентиляторы.

Все эти устройства объединяет то, что их устанавливают на оголовок дымовой трубы. И без них не обойтись, если ветра в вашей местности довольно сильные, либо дымоход расположен недалеко от высоких строений. А одним из самых производительных по праву считается турбодефлектор, в основе работы которого лежит принцип отражения воздушного потока от диффузора.

Если говорить проще, здесь действуют простые законы физики. Благодаря вращению из-за ветра дефлектор разрежает и вытягивает воздух из помещения или подкровельного пространства. Турбинная головка у него всегда вращается только в одном направлении, независимо от направления или силой ветра. Так в трубе создается частичной вакуум, и воздух немного подсасывается изнутри дома. Вот почему в этом случае никогда не бывает обратной тяги, и внутрь трубы не попадают дождевые капли. Вот так совсем небольшое устройство решает сразу несколько жизненно важных проблем:

Согласно официальным исследованиям, наличие турбодефлектора на вентиляционной трубе повышает ее производительность минимум на 20%. Что интересно, такие приспособления существовали еще в XIX веке, причем не только на зданиях, но даже на трубах пароходов!

Сегодня же турбодефлектор устанавливают там, где нужен повышенный воздухообмен – жилые дома и помещения, у которых нет, но необходима механическая вентиляция, как погреб или гараж. Особенно ценны такие элементы при устройстве жилой мансарды. Также турбодефлектор станет выходом из ситуации, когда сложно обеспечить нормальную тягу при помощи обычного дефлектора (например, ввиду капризных погодных условий).

Вот интересное сравнение этого вида вентилятора с другими:

Единственная энергия, которая питает турбодефлектор – это энергия ветра. В жаркое время его работа хорошо разряжает воздух в доме, и при этом не перегревает его. На кондиционерах получается неплохо сэкономить!

Изготовление устройств для усиления тяги своими руками

Хорошо, когда у человека есть деньги и он может приобрести себе несколько насадок на дымоход, но как быть, когда возможностей достать современный механизм нет, однако, в гараже имеются инструменты и несколько металлических пластин? Ответ простой – сконструировать самостоятельно.

Из инструментов вам понадобятся: угольник, ножницы по металлу, рулетка, молоток, плоскогубцы, дрель, саморезы (15 мм), оцинкованный лист металла с толщиной 0,3-0,5 мм и несколько подручных материалов для крепления и старый вентилятор, точнее, его лопасти.

Начертить макет устройств для усиления тяги

Первое, что нужно сделать – это начертить макет будущего устройства. Чертежи схем можно найти в интернете. После точного перенесения размеров на лист из оцинкованной стали выполняются такие действия в строгой последовательности:

1. При помощи болгарки или ножниц по металлу вырезаются основные детали флюгера;
2. Составляющие элементы флюгера собираются по схеме в строгой последовательности и закрепляются при помощи заклепок или саморезов;
3. Дальше необходимо закрепить оба конуса (в большинстве схем этот пункт пропускается, поскольку «мастера» считают, что его можно проигнорировать). На самом деле, этот пункт крайне не рекомендуется игнорировать, чтобы не провоцировать разрывы конусов при сильном ветре;
4. Теперь осталось надеть на устройство крепежные элементы и вентилятор. При помощи крепежных элементов устройство крепится к основанию дымоотвода. Вентилятор же выполняет функцию усиления тяги.

Флюгарка

На этом этапе изготовление флюгера считается оконченным, осталось только прикрепить его к дымоходу. Крепится он при помощи саморезов или заклепок. Помните, что это устройств нуждается в регулярном уходе: время от времени его необходимо чистить от сажи и скопившегося конденсата, если не хотите, чтобы накопившаяся влага попадала на гидроизоляционный слой внутри трубы.

Область использования

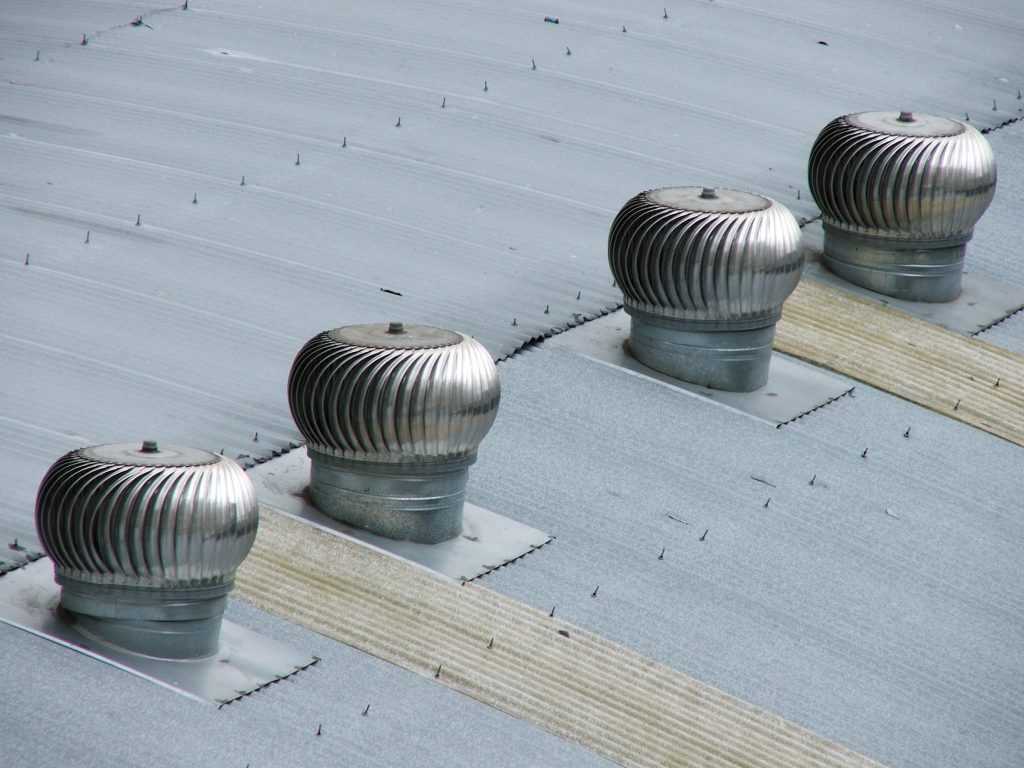

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства.

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Проблемы дымоотводов и назначение дефлектора типа ЦАГИ

Грамотно обустроенный дымоход с естественной тягой, как правило, достаточно успешно справляется со своим двойственным назначением:

• удалять побочные газообразные продукты, выделяющиеся при сгорании топлива в отопительном устройстве;
• обеспечивать необходимый приток атмосферного воздуха для лучшей тяги.

Подобные сбои могут вызываться:

• ошибками в проектировании, когда чрезмерно зауженным дымовым проходом не может обеспечиваться нужный уровень естественной тяги;
• ошибками при установке, когда дымовую трубу не подняли на высоту, достаточную для образования в ней необходимого давления и самотяги;
• сильными порывами ветра, при которых проникающий в трубу воздух препятствует естественной тяге, что может привести к задымлению помещения и даже прекращению работы отопительного устройства.

Дефлектор, разработанный специалистами центрального аэрогидродинамического института, эффективно решает важнейшую задачу в работе дымоходов и вентиляционных систем естественного побуждения. Он становится препятствием на пути ветрового потока, не пропуская его и создавая область пониженного давления. В область с разреженным воздухом устремляется масса, образующаяся в вентиляционном или дымоходном канале, где повышается таким образом уровень естественной тяги.

При помощи дефлектора можно увеличить тягу в дымоходе, если по каким-либо причинам она недостаточна

Установив дефлектор ЦАГИ, удается избавиться от проблем в работе естественной вентиляционной системы или дымоотвода, попутно решая некоторых другие задачи:

• поднять уровень естественной тяги в дымоходе или вентиляционной системе, работающих по принципу естественного побуждения;
• не позволить возникнуть обратной тяге даже при большом диаметре воздушного отвода;
• воспрепятствовать попаданию в систему атмосферных осадков;
• выступить в качестве искрогасителя, повышая уровень пожарной безопасности;
• защитить дымоотвод или вентиляцию от возможности проникновения грызунов и насекомых, мелких птиц, попадания пыли, листьев и прочего мусора;
• замедлить процесс разрушения оголовка дымовой трубы.

Необходимость установки дефлектора дымохода

На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.

Каждая часть дымохода должна быть установлена правильно, в противном случае тяга будет плохой

Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.

На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.

Дефлектор зачастую спасает ситуацию, если тягу не получается улучшить никакими другими средствами

Дефлектору поручены и некоторые другие задачи, способствующие улучшению работы дымоотвода в целом. Приспособление блокирует доступ дождевой воды и снега в отопительное оборудование. Благодаря дефлектору печь функционирует без перебоев даже в ненастный день.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Дефлектор цаги

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Виды дефлекторов

Перед выбором или изготовлением дефлектора для системы вентиляции собственного дома стоит рассмотреть особенности нескольких типов таких изделий:

1. Дефлектор Цаги. Такие конструкции наиболее популярны, так как имеют простое устройство и при этом отличаются высокой эффективностью.
2. Дефлектор Григоровича. Часто такие изделия создаются своими руками.
3. Н-образная конструкция, которая чаще всего устанавливается на дымовых трубах.

Кроме этого, часто можно встретить открытые конструкции. Они отличаются формой навершия, принципом работы и типом флюгера

Важно учитывать, что особую роль играет материал, из которого создается изделие. Например, пластиковые устройства имеют небольшую стоимость, но при этом могут легко сломаться во время эксплуатации.

Если турбодефлектор устанавливается на выходе трубы вентиляционной системы, он может прослужить более длительный срок. На дымоход же такие конструкции устанавливать не стоит, так как они не выдерживают воздействия высокой температуры.

Часто применяются вращающиеся вентиляционные конструкции. Такие изделия эффективно защищают каналы от попадания различного мусора. Особенность подобных конструкций заключается в том, что они имеют шарообразную форму.

Ротационные изделия отличаются тем, что во время появления ветра турбина начинает вращаться, воздействуя на поток воздуха внутри трубы. Внутри такого устройства происходит закручивание воздушного потока по принципу торнадо. Это способствует увеличению тяги в воздуховоде.

Выбирая турбодефлектор стоит помнить о том, что все такие устройства сильно зависят от погоды. Но это единственный недостаток указанного типа конструкций.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

• А – круглая труба;
• В – квадратная труба;
• С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки

Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта

Установка

Правила монтажа вентиляционных дефлекторов отображены в нормативном документе СНиП 41012003, в котором указаны их допустимые размеры и высота места крепления. Место соединения дефлектора с шахтой может быть:

• фланцевым – готовое круглое или квадратное изделие с отверстиями для болтов, обеспечивающее герметичность соединению;
• прямоугольным – применяется в случае квадратного основания дефлектора;
• круглым – самым распространенным, ввиду более частого применения круглого типа основания.

Рекомендации по установке:

• вентустановка должна быть доступна для воздушных потоков различного направления;
• высота конструкции должна превышать высоту конька кровли на 1,5 м. (оптимальная высота для лучшего КПД);
• не устанавливаться в зоне аэродинамических теней (глухое пространство между зданиями с образованием крутящихся воздушных потоков).

Поставляться дефлекторы могут как в собранном, так и в разобранном состоянии, поэтому перед установкой следует сначала собрать его.

Сделать это возможно своими руками всего в несколько шагов:

• нижнюю часть установить на вентотверстие, закрепить его болтами или гайками;
• далее крепится диффузор (с помощью хомута);
• крепление колпака с обратным конусом или без, с помощью кронштейна.

Но если совпадение по каким-то причинам проблематично, то имеющееся отверстие возможно уменьшить с помощью заранее раскрученной и намотанной на него проволоки из стали.

На что обратить внимание

• Так же дефлектор должен отвечать всем параметрам конструкции, принятым в документе ТУ 36233780.
• Если предполагается выброс агрессивных воздушных масс, то не используется дефлектор из оцинкованного железа.
• Для уменьшения тяги во время сильного ветра целесообразным будет установка задвижки перед дефлектором.
• Предварительный просчет температуры воздуха из вентотсека позволит правильно подобрать материал, из которого изготовлена установка.

Ремонт

За правильным функционированием вентсистемы, как и любого прибора, следует следить.

О неисправности системы расскажут:

• запах сырости, гнилостности, прения;
• появление грибковых поражений плесени в соответствующих местах с повышенной влажностью (за раковиной, в ванной, за шкафами, тумбами столов), так и на открытых местах (на стенах, потолках);
• образование конденсата (на окнах, стенах, поверхности мебели);
• сырость и прохлада — особенно чувствуются по хранящимся в помещении вещам;
• трудности поступления кислорода и, соответственно, затруднение дыхания;
• сама система может издавать гул или глухие хлопки, источать горелый запах.

От качественной работы всей вентиляционной системы зависит не только внутренний микроклимат помещения, но и безопасность нахождения в нем, ведь продукты сгорания могут начать скапливаться и провоцировать осложнения в работе дыхательных путей.

Если вы заметили появление данных признаков, необходимо провести диагностику, выявление и устранение причин выхода из строя вентиляции.

Диагностика неисправностей

Несомненно, обращение к услугам специалиста в данном вопросе является наиболее приоритетным.

Но возможно провести и предварительное диагностирование с помощью одного из способов:

1. в одной из комнат приоткрывается окно/форточка. А к решетке вентиляции подносится бумажный лист. Он засасывается и удерживается на решетке при нормальном функционировании.
2. Чтобы получить более точный результат, поможет использование специального прибора – анемометра. С его помощью производят замер скорости воздухопотока. Соотнеся его с диаметром шахты, получают точный расчет потока из данных специальной таблицы. Или с помощью формулы: Q = V * S * 360 V – показания анемометра; S – площадь вентотверстия; Q – объем проходящего потока.

Полученный результат сравниваем с принятыми нормами циркулирования:

• в кухонном помещении – 60 куб.м/час.;
• в ванной и туалетной комнате – 25 куб.м/час.

Теперь перейдем к рассмотрению наиболее часто встречающихся причин поломок, это:

• неправильный монтаж установки;
• несоответствующая эксплуатация;
• игнорирование профилактических мероприятий;
• механические повреждения;
• процесс коррозии;
• снижение износостойкости;
• образование пробки из мусора;
• компрессор недостаточной мощности или его поломка;
• неэффективность фильтров и др.

Перечисленные причины могут привести к выходу из строя вентсистемы и нарушению всего циркуляционного процесса.

Своими силами рекомендуется проводить лишь мелкий ремонт, профилактику и очищение стенок вентшахты, без серьезного вмешательства и демонтажа конструкции.

Достоинства и недостатки

Для усиления тяги дополнительно в вентканал устанавливают электрический вентилятор

Дефлектор вентиляционный для увеличения тяги эффективно защищает вентиляционную систему от попадания грязи и осадков. Если расчет дефлектора был произведен правильно, КПД вентиляции увеличивается на 20%.

Если в местности слабые ветра, лучше всего установить на систему прибор для усиления отвода и притока воздуха. В таком случае будет полностью исключен эффект опрокидывания тяги.

У устройства есть ряд недостатков:

• Если направление ветра будет вертикальным, поток станет соприкасаться с верхней частью конструкции. Это приведет к тому, что воздух не сможет правильно выводиться на улицу.
• Зимой на основании трубы образовывается наледь. Чтобы избежать проблем функционирования вентиляции, нужно регулярно устраивать профилактические осмотры.

Для борьбы с первым недостатком были изобретены конструкции, которые оснащены двумя конусами.

Особенности выбора

Выпускаются пластиковые, нержавеющие и оцинкованные модели

Существует множество разновидностей ветровых устройств. Они подразделяются на группы в зависимости от строения и принципа работы

При выборе подходящей модели рекомендуется обращать внимание на следующие нюансы:

• материал изготовления конструкции;
• принцип функционирования;
• отдельные особенности устройства.

Материал изготовления

Чаще всего ветровые насадки изготавливают их нержавейки, пластика, оцинкованной стали, алюминия. Самые простые модели можно изготовить самостоятельно. Наиболее практичными считаются конструкции из алюминия и оцинкованной стали. Из меди такие изделия можно встретить редко, так как их стоимость достаточно высокая. Из пластика изготавливают только цокольные конструкции, так как материал очень хрупкий. Дефлектор, предназначенный для дымохода, производится из металла.

Классификация по принципу работы

Подвижные модели более эффективны

Разновидности по принципу функционирования насадок:

• Статические – самые простые конструкции, которые можно собрать самостоятельно. Они устанавливаются на каналах вентиляции в многоэтажках и небольших предприятиях.
• Турбодефлекторы – конструкции из вращающихся лопастей. Основа полностью статична, а головка вращается.
• Флюгер, устанавливаемый на шахту вентиляционного канала. Он вращается в соответствии с направлением ветра.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Правила выбора и монтаж своими руками

Для монтажа турбодефлектора не нужно обладать специальными навыками и техникой. Благодаря малому весу и надёжной конструкции его легко может установить один человек. Среднее время монтажа составляет не более двух часов. Установку устройства проводят на самой высокой точке крыши и вдоль конька (на расстоянии от 4 до 6 м до следующего дефлектора). Если поставить турбину высоко, то это исключит вероятность попадания внутрь вентиляционного канала снега, при образовании возле неё наносов. В воздуховодах можно использовать задвижки для регулирования вентиляции.

При установке ротационной турбины на дымовую трубу, следует учесть, что температура в ней не должна быть более +100°C. Для систем с высокими температурами необходимо использовать высокотемпературные насадки.

Схема установки дефлектора на часть вентиляционных каналов с переходом

Сделать турбодефлектор можно и своими руками, но по сравнению с более простыми неподвижными моделями этот займёт больше времени, и потребуется вырезать множество одинаковых лепестков. Также важны точные расчёты и чертёж. Перед тем как приступить к нарезке металла, рекомендуется сделать выкройки из картона.

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

https://youtube.com/watch?v=atVg38N10Wo%3F

Избыточная влажность и запахи создают нездоровую атмосферу и даже становятся причинами заболеваний. Качество вентиляции в доме, офисе или на производстве напрямую влияет на уровень комфорта, вы с этим согласны?

Именно поэтому грамотно устроенная вентиляция является важнейшим условием при запуске в эксплуатацию строительных объектов. Наладить качественный воздухообмен помогает турбодефлектор для вентиляции. Но какой выбрать и правильно установить, чтобы не вызывать специалистов?

Постараемся обстоятельно ответить на все вопросы – в этом материале рассмотрен принцип работы, существующие разновидности турбодефлекторов, особенности монтажа

А также уделено внимание вопросам обслуживания и ремонта

Для лучшего понимания изложенной информации подобраны наглядные фото и схемы устройства ротационных дефлекторов, приведены видеорекомендации по устранению поломок. Информация структурирована и даже неопытному домашнему умельцу будет несложно разобраться с тонкостями выбора, монтажа и ремонта ротационного дефлектора.
