Способы прокладки потолочной вентиляции в многоквартирных и загородных домах

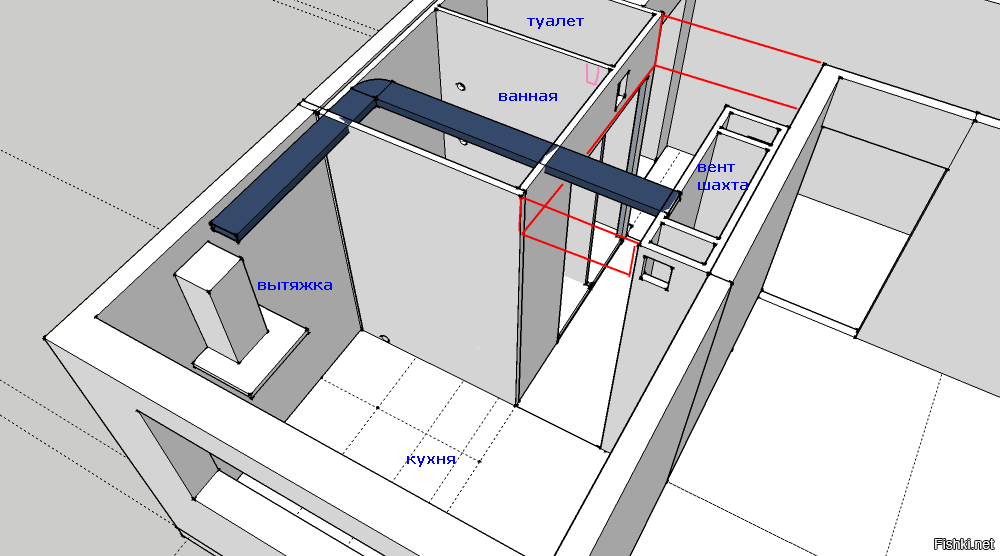

Схемы устройства вентиляционной системы

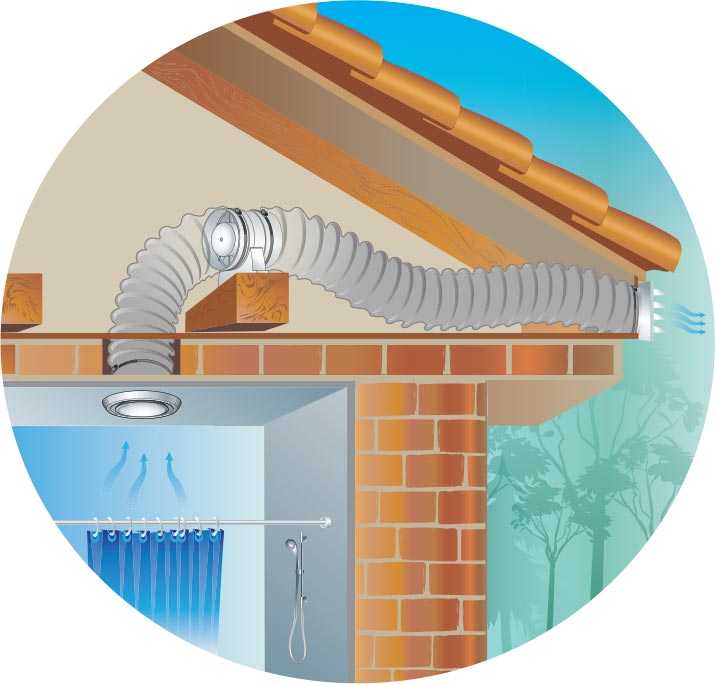

Обычно вентиляционные воздуховоды прокладывают под потолочной поверхностью. Они легко скрываются за подвесной или натяжной конструкцией.

При монтаже в ванной комнате или туалете придерживаются следующих рекомендаций:

1. При выборе места расположения вытяжки отдайте предпочтение потолочной поверхности напротив двери. В таком случае вы добьетесь оптимальной циркуляции воздуха в помещении. Если расположить вытяжку в другом месте, то воздушные потолки будут циркулировать намного медленнее.
2. Перед началом монтажа очистите существующие в стенах вентиляционные каналы от различных засорений и скопившегося мусора.
3. Если проем вентканал в стене очень узкий, его расширяют перфоратором. При слишком больших габаритах отверстия монтируют пластиковую фановую трубу. Для фиксации ее в отверстии используют цементный раствор. Мелкие щели герметизируют монтажной пеной.

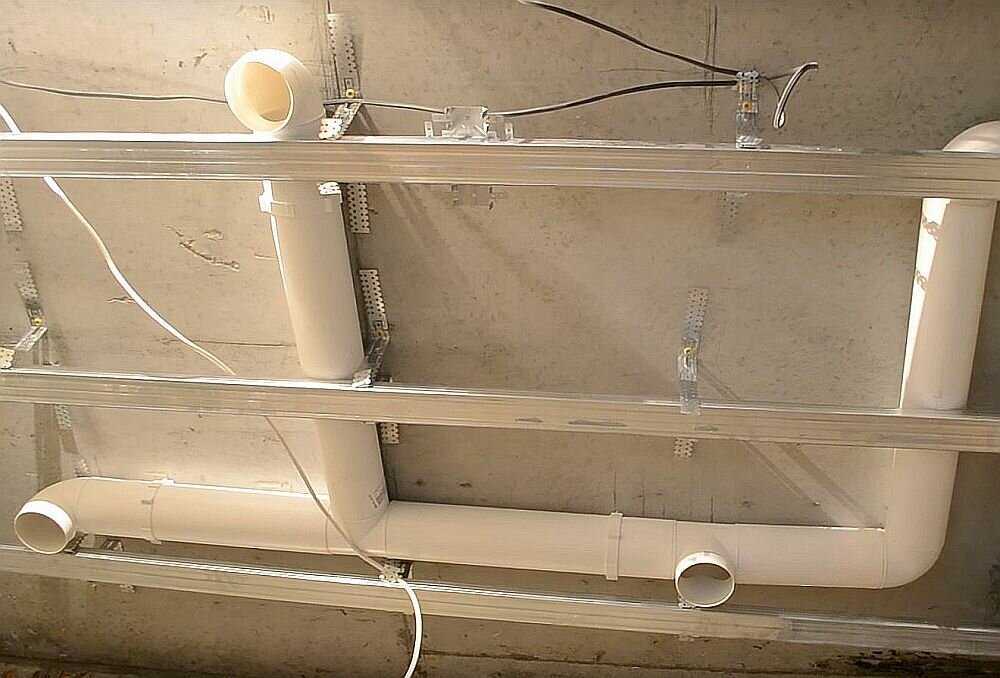

4. После этого под потолочной поверхностью прокладывают воздуховоды от вентканала в стене. Также выполняют прокладку кабелей электроснабжения для подключения вытяжки. Провода прокладывают под потолком в специальной пластиковой гофрированной трубке, чтобы защитить их от повреждения об острые конструкции каркаса и от кроткого замыкания.
5. После этого приступают к сборке несущего каркаса подвесного потолка. В месте, где в потолок будет устанавливаться вентилятор, монтируют дополнительные рейки каркаса так, чтобы крепежные элементы для фиксации агрегата вкручивались в их центральной части. Если планируется установка натяжного потолка, то к базовой потолочной поверхности на П-образных подвесах крепят кусок фанеры с габаритами чуть больше, чем размеры вентиляторы. Эту фанерную базу подвешивают в одном уровне с предполагаемой поверхностью натяжного потолка.

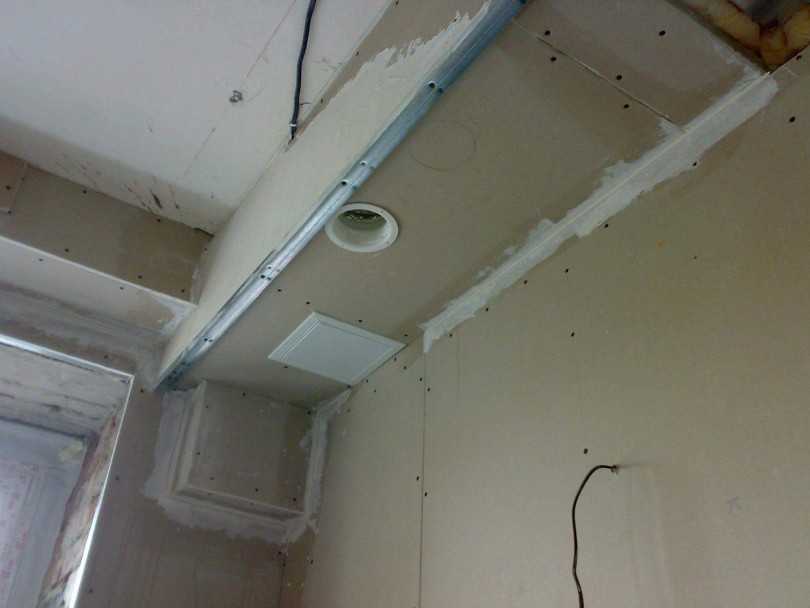

6. После этого производится установка натяжного или подвесного потолка.
7. В месте монтажа вентилятора в покрытии делают отверстие. В потолке из ГКЛ его высверливают буром, а в натяжном покрытии прорезают после монтажа защитного кольца.
8. Вентилятор подключается к электрическому кабелю и соединяется с концом воздуховода. Прибор плотно вставляется в подготовленное отверстие и прикручивается саморезами к фанерному основанию или металлическому каркасу через лист гипсокартона.

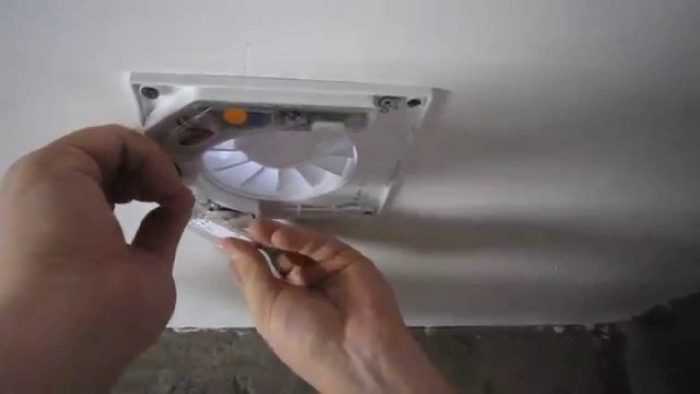

9. После проверки работоспособности прибора на него устанавливают декоративную пластиковую накладку.

Как видите, монтаж вытяжного вентилятора в потолочную поверхность можно выполнить самостоятельно. Не стоит пренебрегать установкой вентиляционного оборудования, ведь от этого зависит комфортность пребывания в помещении и долговечность эксплуатации всех отделочных материалов.

Чем отличаются естественная и приточная вентиляция в квартире

В многоквартирных домах часто используют естественную систему вентиляции. Воздух поступает в здание без помощи электрических нагнетателей. Он проникает в комнаты через двери или окна, а выходит в вытяжку. Вытяжные отверстия размещают в санузлах или на кухне. Через них отработанные воздушные массы попадают в вентиляционную шахту, поднимаются по каналу и попадают через крышу на улицу.

Естественная вентиляция работает за счет разницы давления внутри помещения и снаружи, а также за счет перепада температур.

Естественная вентиляция устарела и плохо справляется со своими функциями. Если в квартире установлены пластиковые герметичные стеклопакеты, приток свежего воздуха становится меньше. Вентиляционные шахты со временем загрязняются, нужно обращаться в управляющую компанию, чтобы ее очистили.

Единственный способ получить приток воздуха в квартиру при естественной вентиляции — открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Зимой такой способ проветривания не подходит: в комнатах будет холодно.

Принудительная вентиляция в квартире работает иначе. Установленный вентилятор нагнетает воздух в помещение при любой погоде. Жильцы квартиры самостоятельно регулируют скорость потока, включают и отключают систему в необходимое время.

Приточная вентиляция не требует открывания и закрывания окон для поступления свежего воздуха. Участие человека сводится к включению и отключению вентиляторов по мере необходимости.

Естественная и механическая вытяжная система

Организуя систему вентиляции, можно совмещать естественную вытяжку и приточно-механическую. Каналы для вытяжки устанавливают на этапе строительства постройки. Если площадь дома большая, то устанавливается минимум 3 вентиляционных канала. Проводится центральный воздухоотвод и устанавливаются отдельные каналы из помещений, в которых будет устраиваться вентиляция. Отдельные каналы необходимы для того, чтобы неприятный запах из санузла не попадал в другие помещения. Каналы воздухоотвода естественной вытяжки устанавливают на крыше, а каналы вытяжек со встроенными вентиляторами — в любом месте, но туалетные и кухонные — непосредственно на крышу.

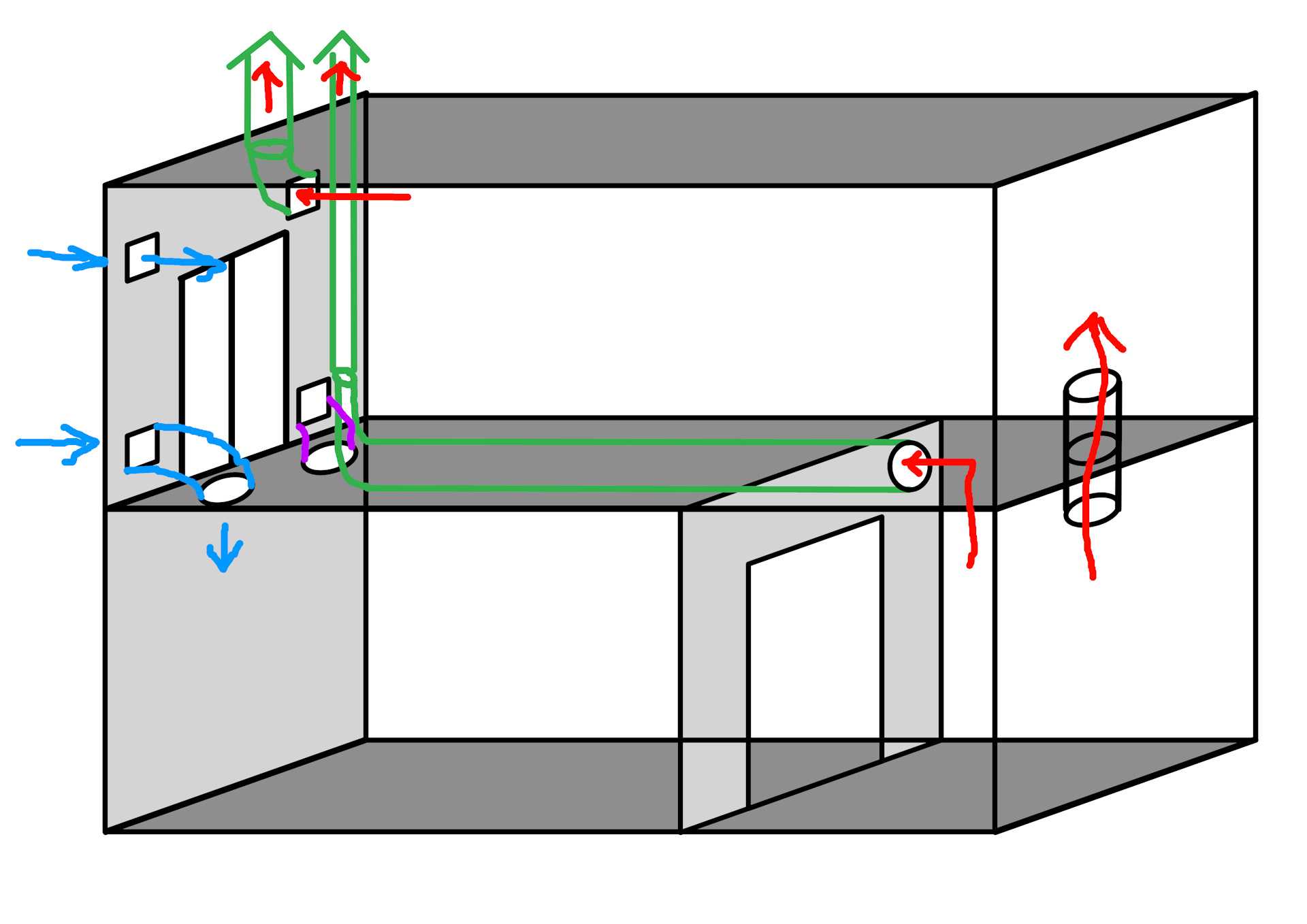

Схема приточной вентиляции в загородном доме.

Воздухоотвод вентиляции позволяет встроить внутри специальные вентиляторы, а все каналы можно объединить на крыше в один.

При установке приточной вентиляционных систем применяют моноблочную установку, оснащенную автоматикой, такой аппарат изготавливается заводским путем. Отдельные помещения будут насыщены свежим воздухом, а каналы исключат неприятные запахи. Однако такая схема вентиляции предусматривает установку переточной решетки внизу двери. Она необходима для оттока воздуха. Если проточная или вытяжная вентиляция является естественной, то рекуперацию использовать нельзя.

Самой непростой задачей считается наладить приток и отток воздуха из помещения. Сложность заключается в том, чтобы сделать поток механическим, единым и централизованным, а также создать возможность регулирования подогрева и охлаждения в отдельных помещениях.

Подключение к электричеству

Эта процедура напрямую зависит от типа механического устройства, а вентиляторы бывают:

• с встроенным выключателем;
• с таймером;
• без выключателя;
• автоматические.

Механические устройства с встроенным выключателем оборудованы шнурком, поэтому включаются вручную. Вентиляторы с таймером работают при включении и выключении света.

Подключение к выключателю света производится с помощью подведенного Электрокабеля. С помощью выбранной схемы осуществляется подключение. Провод можно спрятать, а можно пустить на поверхность кафельного покрытия. В первом случае, провод прокладывается до того как оборудуется накладной потолок. Во втором, когда натяжная пленка срывает настоящий потолок.

Особенности проектирования вентиляции зданий

Существует 3 типа систем вентиляции, и только для механической общеобменной вентиляции требуется полноценный проект с расчетом воздуховодов, решеток и подбором оборудования. Кратко разберем особенности проектирования в зависимости от типа зданий.

Проектирование вентиляции в квартиреВентиляция в квартире должна быть функциональной и очень компактной.Высота потолков всего 3,1– 3,2 м. Приточно-вытяжные установки большинства компаний, таких как NED, Корф и Systemair нам не подойдут. Они громоздкие и не поместятся в квартире.

Для квартир мы подбираем компактное оборудование фирм SHUFT, Electrolux или Ventmachine. Приточные установки с электрическим нагревателем воздуха и компактным рекуператором размещаем в запотолочном пространстве технических помещений: кладовых, балконов, ванных комнат. Некоторые установки можно разместить на фасаде здания. Воздуховоды проектируем высотой не более 10 см, чтобы максимально сохранить высоту потолка, но и обеспечить бесшумность работы системы.

Проект вентиляции в квартире выполняется по нормам СП 60.13330.2016, СП 54.13330.2016, Р НП АВОК 5.2-2012.

Проектирование вентиляции в частном домеВентиляция в частном доме проектируется как общая на весь дом, так и на отдельные группы помещений. Последнее время проектируем приточно-вытяжную вентиляцию в цокольных этажах для удаления влаги из сауны с мокрой зоной и комнатой отдыха, вытяжную вентиляцию гаража с датчиком СО.

Проектируем вентиляцию с функцией переменного расхода воздуха VAV. Оборудование размещаем в цокольном этаже, под потолком технической комнаты, коридора и в чердачном пространстве. Высота приточных установок для частного дома обычно не превышает 300 мм. Проектируем на оборудовании NED, Корф, Systemair и Breezart.

Проект вентиляция в коттедже выполняется по нормам: СП 60.13330.2016, СП 55.13330.2016, CаНпиН 2.1.2.2645-10.

Проектирование вентиляции в кафе и ресторане Вентиляция в ресторане зависит не от количества людей в зале, а от насыщенности оборудованием «горячего цеха», т.е. кухни. Чем больше плит, конвектоматов и печей — тем мощнее система вентиляции.

Производительность вентиляции ресторана зависит от количества вытяжных зонтов на кухне и периода их работы. При размещении ресторана в жилом здании потребуется установка фильтров очистки воздуха типа Тион или АэроЛайф. Для кухонных зонтов над мангалом требуется установка гидрофильтров ИГВТ или аналогов. В проектах используем оборудование компаний Лиссант, Веза, КлиматВентМаш, Тион, Аэролайф и Systemair.

Проект вентиляции в ресторане выполняется по нормам: СП 60.13330.2016, ТСН 31-320-2000, СП 44.13330.2011, СП 118.13330.2012, Р НП «АВОК» 7.3-2007

Проектирование вентиляции офисов и магазинов Вентиляцию в офисах и магазина проектируем в зависимости от кратности воздухообмена, количества людей и технологии. Производительность такой системы вентиляции зачастую в 100 раз превышает воздухообмен загородного дома.

Приточные и вытяжные установки имеют большие габариты, размещаются на кровле и в помещениях венткамер. Проектировать новые офисные и торговые центры зачастую проще, чем остальные типы зданий. Огромный размер воздуховодов компенсируется большой высотой потолков и многообразием схем воздухообмена, вариантов прокладки воздуховодов.

Проект вентиляции в офисных центрах и магазинах выполняется по нормам: СП 60.13330.2016, СП 44.13330.2011, СП 118.13330.2012 и другим отраслевым стандартам.

Физическая основа вентсистемы

Система приточно-вытяжной вентиляции представляет собой многофункциональный комплекс сверхбыстрой обработки газовоздушных смесей. Хотя это система принудительной транспортировки газа, она основана на понятных физических процессах.

Для достижения эффекта естественной конвекции воздушных потоков источники тепла размещают как можно ниже, а вытяжные элементы – в потолке или под ним.

Само слово “вентиляция” тесно связано с понятием конвекции. Это один из ключевых элементов в движении воздушных масс.

Конвекция – это явление циркуляции тепловой энергии между холодными и теплыми потоками воздуха. Существует естественная конвекция и принудительная конвекция.

Немного школьной физики, чтобы понять, что происходит. Температура в помещении определяется температурой воздуха. Молекулы являются носителями тепловой энергии.

Воздух – это многомолекулярная смесь газов, состоящая из азота (78%), кислорода (21%) и других примесей (1%).

Когда мы находимся в закрытом пространстве (комнате), мы имеем неоднородность температуры по отношению к высоте. Это связано с неоднородностью концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (комнате), согласно основному уравнению теории молекулярной кинетики: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, то произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентно такому же произведению концентрации на температуру:

p=nkT, top*Top=top*Top, top/top=Top/Top

Чем ниже температура, тем больше концентрация молекул и, следовательно, больше общая масса газа. Именно поэтому о теплом воздухе говорят, что он “легче”, а о холодном – что он “тяжелее”.

Правильная вентиляция в сочетании с эффектом конвекции может поддерживать температуру и влажность в помещении в периоды автоматического отключения основного нагревателя.

Исходя из этого, становится понятным основной принцип вентиляции: приток (всасывание) воздуха обычно располагается внизу помещения, а вытяжка (отвод) – вверху. Это аксиома, которую необходимо учитывать при проектировании системы вентиляции.

Конструктивные особенности

Потолочный диффузоры есть разных конструкций. Есть вихревые и щелевые. Эти виды могут быть выполнены из любого материала, для любого способа монтажа. Но, как договорились, говорим о потолочных моделях.

Потолочные диффузоры бывают разных конструкций

Вихревые

В них перегородки решетки расположены таким образом, чтобы создавать завихрения воздушных масс. Это в разы увеличивает скорость перемешивания воздуха, повышает производительность системы. Узнать их легко — по характерному радиальному расположению перемычек. Используется вихревой потолочный диффузор там, где необходима быстрая смена воздуха. Имеет смысл ставить их в ванных и туалетах — для быстрого восстановления нормальной атмосферы, хотя обычно применяются они в помещениях с большой площадью и высотой потолков.

Вихревой потолочный диффузор легко опознать по характерному расположению перегородок

Внутренняя часть вихревого потолочного диффузора выполнена обычно в виде цилиндра, а решетка может быть любой — круглой или квадратной, но отверстия в ней располагаются строго по окружности.

Вихревой потолочный диффузор для приточной вентиляции может иметь дополнительную крыльчатку, которая расположена за решеткой в корпусе. Крыльчатка может быть подвижной или неподвижной. Подвижная крыльчатка может быть управляемой — иметь несколько скоростей вращения.

Еще одна разновидность — с камерой статического давления. Она исключает слишком активное движение воздушных масс. В случае использования вентиляционных диффузоров с камерой статического давления, даже при большом расходе, в помещении не будет сквозняков.

Щелевые

Щелевой потолочный диффузор называется так из-за характерной формы отверстий — в виде щелей. Расположение щелей, форма и размеры перегородок специально разрабатываются и просчитываются. От их положения и направления зависит распределение воздушных потоков.

Применяются в помещениях с малой или средней производительностью системы вентиляции. Ставятся в жилых комнатах, технических помещениях с нормальными условиями эксплуатации (гардеробные, кладовые, встроенные шкафы).

Щелевые потолочные диффузоры и направление распространения воздуха

Имеют одну важную особенность — есть регулируемые щелевые диффузоры, которые могут менять направление подачи воздуха (по типу жалюзи на кондиционерах). Если говорить о типах, то могут быть с камерой статического давления или без нее.

Это тоже разновидность щелевого диффузора

По форме могут быть любыми — с круглой, прямоугольной или квадратно наружной решеткой. Есть длинные и узкие модели. Такой линейный щелевой потолочный диффузор мало бросаются в глаза. В помещениях определенного дизайна (лофт, модерн) они могут служить своеобразным украшением.

Регулируемые

Для создания комфортной атмосферы в любой ситуации и в любое время года есть регулируемые диффузоры. В их конструкцию добавлены раздвижные пластины, поворотом которых изменяется пропускная способность.

Одна из конструкций регулируемого круглого диффузора

Для регулируемых диффузоров есть специальное название — анемостаты. Регулируются они поворотом центральной части по часовой или против часовой стрелки. Все ламели в анемостатах закреплены подвижно, меняя свое положение они открывают/закрывают просвет для прохождения воздуха.

Еще один регулируемый потолочный диффузор с другим принципом регулировки

Есть также модели со встроенными датчиками присутствия и анализаторами состава воздуха. Они подключены к системе управления микроклиматом, которая в автоматическом режиме поддерживает заданные кондиции атмосферы. Но это — часть целой дорогостоящей системы.

Виды вентиляционных решеток для натяжных потолков

Все диффузоры делятся на приточные и вытяжные. Сама решетка оборудована жалюзи, направляющими поток воздуха в нужное русло.

В зависимости от конструктивного исполнения решетки бывают:

• двурядные;
• однорядные;
• или инерционные.

Чаще всего их производят из легкого металла или пластика. Размеры изделий могут отличаться и подбираются в зависимости от габаритов помещения и его назначения. Минимальные размеры равны 225х225 мм, а максимальные составляют 1050х1050 мм. В воздуховодах обычно применяют изделия среднего размера, который соответствует сечению воздухопроводящего канала. Изделие крепят саморезами к воздуховоду и при необходимости красят в цвет потолочного покрытия.

Инструкция по установке решетки для вентиляции

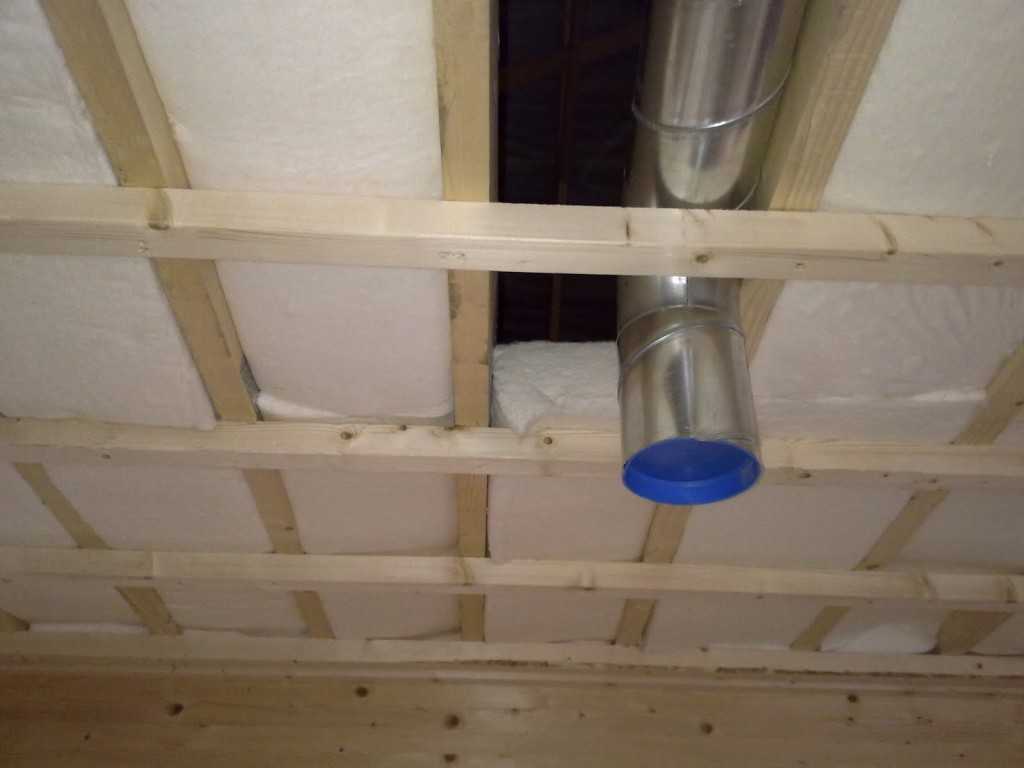

До установки натяжного потолочного покрытия под базовым потолком прокладывают инженерные коммуникации, в частности воздуховоды. Решетки монтируются после установки пленочного поливинилхлоридного изделия.

Работу ведут в таком порядке:

Сначала готовят платформы под решетки из фанеры или гипсокартона. Базу вырезают по форме и габаритам диффузора с небольшим припуском в 2-3 см по периметру. Края баз тщательно зачищают от заусениц, а углы скругляют, чтобы они не повредили полотно.
В месте предполагаемого монтажа решетки к базовой поверхности на дюбелях и саморезах либо на анкерах крепят подвесы.
Снизу к ним прикручивают платформы. Для фиксации используют саморезы

При этом важно отрегулировать высоту расположения базы так, чтобы она было точно в одной плоскости с пленочным покрытием. Для этого используют лазерный или строительный уровень.
Монтируют натяжное покрытие.
Через полотно аккуратно прощупывают установленные базы

В этом месте приклеивают пластиковые протекторные кольца. Для фиксации используют специальный клей, который не содержит агрессивные для ПВХ растворители. Кольцо защитит пленку от расползания после прорезания отверстия под прибор.
Полотнище внутри протекторного кольца аккуратно прорезается канцелярским ножом. Лишний материал удаляется.
В отверстие вставляется диффузор и крепится на зажимах к платформе.

Установка вентилятора в натяжной потолок

Монтаж прибора принудительной вентиляции выполняется аналогично установке решеток. Сначала под агрегат на базовом потолке сооружаются платформы, которые находятся в одной плоскости с натяжным потолком. Также на предварительном этапе прокладываются воздуховоды, и делается разводка электрических сетей, которые будут питать прибор. До установки полотна проверяется работоспособность диффузора и проложенной проводки.

После монтажа пленки и прорезания отверстия на базе устанавливается мотор прибора. Для фиксации диффузора применяют не зажимы, а саморезы. Поскольку их приходится вкручивать в базу через натяжное покрытие, это место предварительно проклеивается, чтобы защитить полотнище от расползания.

Конструктивные особенности

Инженерная мысль весьма изобретательно подошла к конструктивному решению островной вентсистемы. Выбор моделей довольно большой и отвечает самым разнообразным вкусам и запросам. Остановимся на некоторых отличительных особенностях:

• Корпус (в нем находится двигатель). Материал корпуса также различается. Наиболее стойкий к воздействию паров, жира, копоти, температурным перепадам алюминий, сталь, закаленное стекло. Но находятся любители и дерева, и пластмассы, и керамики.
• Система подвешивания. Обычно это либо тросики, либо 4 шпильки с цангами. Более дорогой вариант – плавающая подвеска, позволяющая регулировать высоту.
• Стационарные и складные (мобильные). Последние в нерабочем состоянии находятся поднятыми к потолку. Во время работы высоту подъема вытяжки над готовочной поверхностью регулируют специальные датчики.

Рассмотрим корпус подробнее. Внешне он может выглядеть по-разному:

1. Т-образный вариант. Решен в виде тонкой плоской или изогнутой панели. Выглядит легким, не загромождает интерьер; подобные вытяжки удобно встраивать. В этом случае видна только заборная панель.
2. Купол (абажур, капля, перевернутый бокал). Такие формы в сочетании с мощным двигателем отлично очищают воздух. Прекрасно вписываются в ретро-интерьер или украсят просторное светлое помещение, убранное в стиле хай-тек.
3. Геометрические формы: цилиндр, прямоугольник, квадрат, тарелка, трубы.

Нормативы для вентиляционных систем

При оборудовании рабочих помещений особое внимание нужно обратить на те помещения, где находятся люди. Далее рассказано о нормативах на одного человека:

1. За один час в кабинете необходимо, чтобы была произведена замена 20 куб. м воздуха. В операционном зале норма составляет 30-40, в санузлах — 70, в помещении для курения — 100, а в коридорах — 10 куб. м.
2. В жилых помещениях в течение часа должен быть обеспечен обмен 30 куб. м воздуха.
3. Некоторые нормативы воздухообмена приводятся по отношению к 1 кв. м. Вентиляционная система должна обеспечить обмен в течение часа 3 куб. м воздуха.
4. Если в на кухне есть электроплита, то за час необходимо обновить 60, для помещения с газовой плитой норма возрастает до 80 куб. м.

Существует ограничение скорости для воздушных потоков. В жилом помещении она не должна превышать 2 м/сек.

мастер рассматривает схему приточной вентиляции

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли

И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования

Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

• Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
• Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Виды, формы и размеры коробов из пластика

По форме сечения они делятся на:

• круглые или овальные.
• прямоугольные и их подвид — квадратные.

И как уже говорилось выше, короба могут быть как жесткими, так и гибкими. Жесткие разновидности имеют довольно толстые стенки — не менее 3 миллиметров.

Изготавливаются они путем отлива жидкого пластика в заготовленные формы. Из-за толщины стенок такие короба хорошо держат форму, но в то же время имеют большую массу и довольно высокую стоимость.

Гибкие пластиковые короба изготавливаются в виде гофры. Сначала создается основной каркас из проволоки, который впоследствии заливают пластиком.

Гибкие воздуховоды легче и дешевле, а также более просты в установке, так как им при необходимости можно придать нужную форму.

Пластиковую гофру обычно сильно растягивают, дабы избежать неровностей в стенке воздуховода и тем самым облегчить путь воздушным потокам.

Но всех таких неровностей не избежать, и они являются причиной главных минусов таких воздуховодов — низкой скорости движения воздуха и частого скопления мусора, пыли и жира на стенках.

Габариты у воздуховодов могут быть самыми разнообразными. Например, у круглых наиболее распространенными считаются диаметры в 100, 150 и 200 миллиметров. Длина воздуховодов обычно составляет от 500 и до 2500 миллиметров.

У пластиковых прямоугольных коробов в большинстве следующие габариты:

• высота — 55-60 мм;
• ширина может составлять 110, 122 или 204 миллиметра;
• длина — от 350 и до 2500 мм;
• толщина стенок — от 2 до 8 мм.

Но это лишь наиболее распространенные варианты воздуховодов. Существует гораздо более широкий размерный ряд труб, которые используются для промышленных предприятий.

Там ширина/диаметр короба может достигать двух с половиной метров.

Само собой, более широкие трубы должны обладать более толстыми стенками, иначе они будут хуже сохранять свою первоначальную геометрическую форму, поскольку пластик – гибкий материал.

Основные элементы

Приточная вентиляция включает в себя следующие элементы:

1. Воздуховоды представляют собой трубы, через которые снаружи поступает воздух. Их изготавливают из нержавеющей стали, пластика или алюминиевых сплавов. Они могут быть твёрдыми или гибкими. Конкретная разновидность воздуховода зависит от используемой системы.
2. Устройство для нагрева предназначено для подогрева поступающего с улицы в помещение воздуха. Оно используется только в холодное время года. Применяется водяной или электрический подогрев. Первый вариант подходит для больших помещений, второй используется в небольших помещениях.
3. При подогреве воздуха может использоваться тепло воздуха внутри помещения. Для того, чтобы это сделать, используется рекуператор.
4. Вентилятор используется для того, чтобы создать приток воздуха с улицы в помещение.
5. Поступающий воздух может содержать пыль, грязь, насекомых, пыль, шерсть. Для того, чтобы загрязнения не попадали в помещения, используются фильтры. Они могут быть различных типов в зависимости от того, от чего они защищают. Качественные фильтры защищают от всех типов загрязнений, но существуют и такие, которые препятствуют попаданию в комнату только насекомых.
6. Некоторые системы вентиляции издают при работе шум. Для шумопоглощения используются детали из специальных материалов.
7. Для того, чтобы вентиляцией было удобно управлять, используется система автоматического контроля. Для работы используются различные датчики и регуляторы.

элементы приточной вентиляции

Дополнительно может быть предусмотрено использование увлажнителей, осушителей и обеззараживателей воздуха.
