Сифон для кондиционеров с гидрозатвором и запахозапирающим устройством с отводом в канализацию

Нормативы, регулирующие порядок дренажа кондиционеров

Существуют нормы СНиП и СанПиН, запрещающие сброс конденсата на улицу через отверстие в наружной стене. Этот вариант вывода влаги дает массу отрицательных последствий:

разрушение несущих конструкций здания;
распространение болезнетворных бактерий;
загрязнение фасада здания и окон, расположенных поблизости от точки слива.

Дополнительным фактором становится звук падающих капель, отвлекающий от дел и мешающий соседям отдыхать в ночное время.

Рекомендованным вариантом удаления является слив конденсата из кондиционера в канализацию. Этот способ позволяет избежать всех нежелательных последствий оседания влаги на испарителе кондиционера.

Существует еще один запрет действующих нормативов. Он относится к выводу образовавшейся влаги в ливневую канализацию. Причина такого ограничения заключается в нестабильности работы ливневки — во время сильного дождя в ней создается значительное давление. Из-за него вода может подниматься по трубкам и вывести из строя кондиционер. Кроме того, ливневые стоки могут попасть в жилые помещения.

Нередко встречаются утверждения о принятии закона, запрещающего выводить слив сплит-систем на улицу и предписывающего вывод дренажа кондиционера в канализацию. Однако, найти его оказалось невозможно. Представляется, что решение вопроса на таком уровне является избыточной мерой. Вполне достаточно действующих СНиП, СанПиН и собственного понимания необходимости соблюдать эти нормативы.

Сплит-системы с отводом конденсата самотеком и причины засорения их дренажной системы

Сплит-система с отводом конденсата самотеком функционирует следующим образом. Жидкость собирается на ребрах испарителя и затем стекает в ванночку. Потом по трубопроводу она выходит на улицу, либо в санузел. Если вы владелец сплит-системы такого типа, то причины подтекания кондиционера могут быть следующими:

Дренажная трубка не имеет уклона, т.е. отверстие, откуда поступает вода, находится выше, либо на том же уровне, что и отверстие для слива воды. Следовательно, жидкость задерживается в трубке и может течь в обратную сторону. Выход – почистить дренажную трубку самому.
Некачественный материал. Если дренажный отсек выполнен из некачественного материала, то трубка для отвода конденсата может со временем лопнуть или растрескаться. Если же дренаж состоит из нескольких соединенных между собой трубок, то могли разойтись швы, соединяющие их между собой.

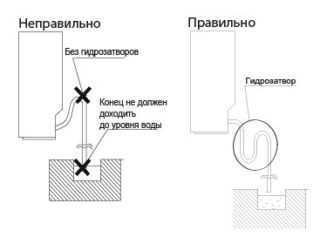

Применение псевдосифонов. Бывает, что монтажники загибают сточную трубу зигзагом. Это делается для того, чтобы установить водяной затвор и канализационные запахи не могли проникать в квартиру за счет постоянного уровня воды в трубе. Однако такой подход затрудняет вывод конденсата из дренажной трубки. Поэтому лучше не использовать данный метод с сифонами.
Засор в дренажной системе. Засориться может как дренажная трубка, так и сама ванночка или отверстие для слива конденсата.

Основные виды и параметры

При выведении конденсата из внешнего блока, казалось бы, чего проще, вывести трубку наружу и пусть он стекает. Но это запрещено правилами СНиП.

Традиционный сифон находится под всякой раковиной, установленной на кухне и в ванной квартиры. Разумеется, его допускается применять и для отвода дренажного конденсата из кондиционера в канализационную систему.

Сифон для дренажа кондиционера

Однако это не совсем удобно, так как изделие чересчур большое и занимает много пространства в помещении. В связи с этим изготовители таких устройств стали уменьшать их размеры, благодаря чему возникли новые виды приспособлений.

Традиционный сифон. Он имеет U-образную конфигурацию, при этом изгиб, соединяющий входящий и выпускной патрубок выступает в качестве гидрозатвора. Устройство простое в монтаже и уходе, но у него есть два недостатка:

Жидкость в колене, если пользоваться периодически кондиционером, может просто испариться. Тогда в комнату будут проникать неприятные запахи.
Сифон занимает большое пространство. Из-за этого его приходится скрывать в нишах стены, специально для этого сделанных. А затем закрывать декорированными панелями.

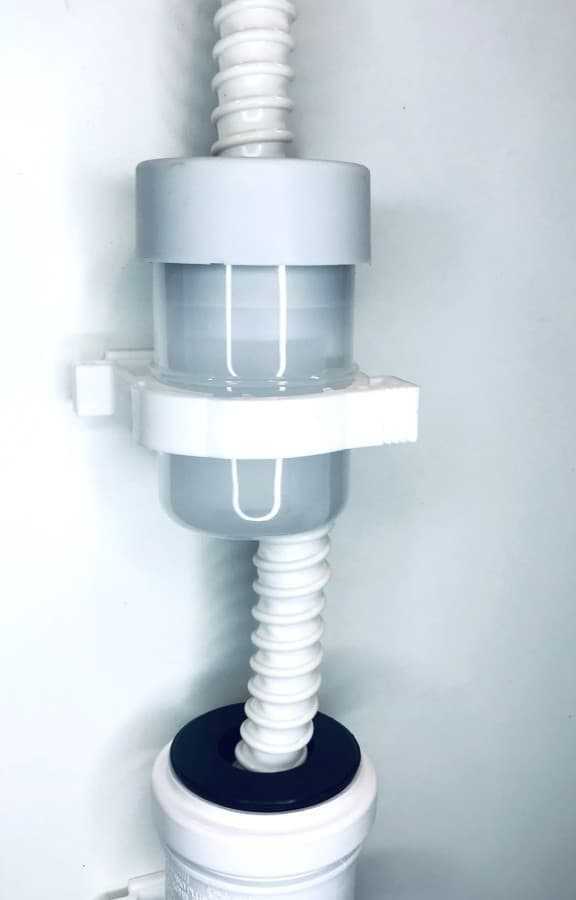

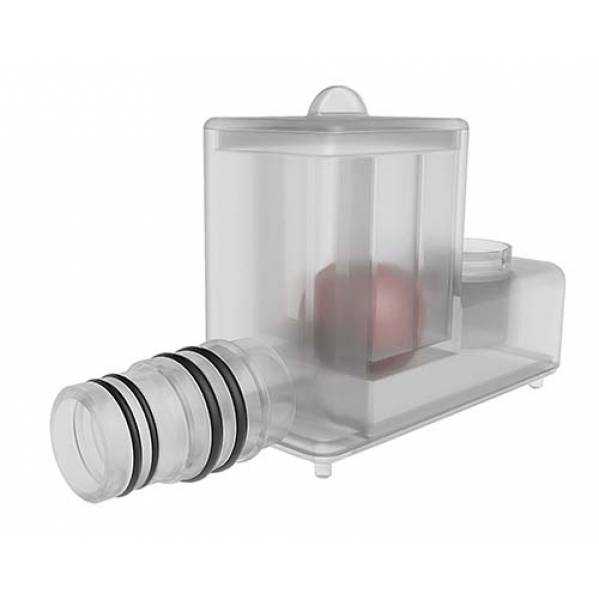

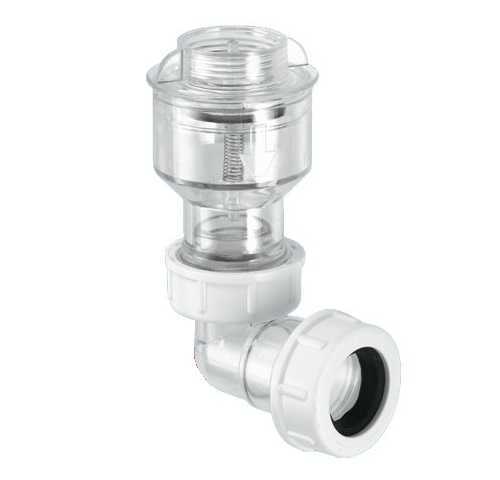

Сифон с шаровым клапаном. Такой гидрозатвор надежно предотвращает от проникновения зловонных запахов. Он устанавливается как снаружи, так и внутри стены.

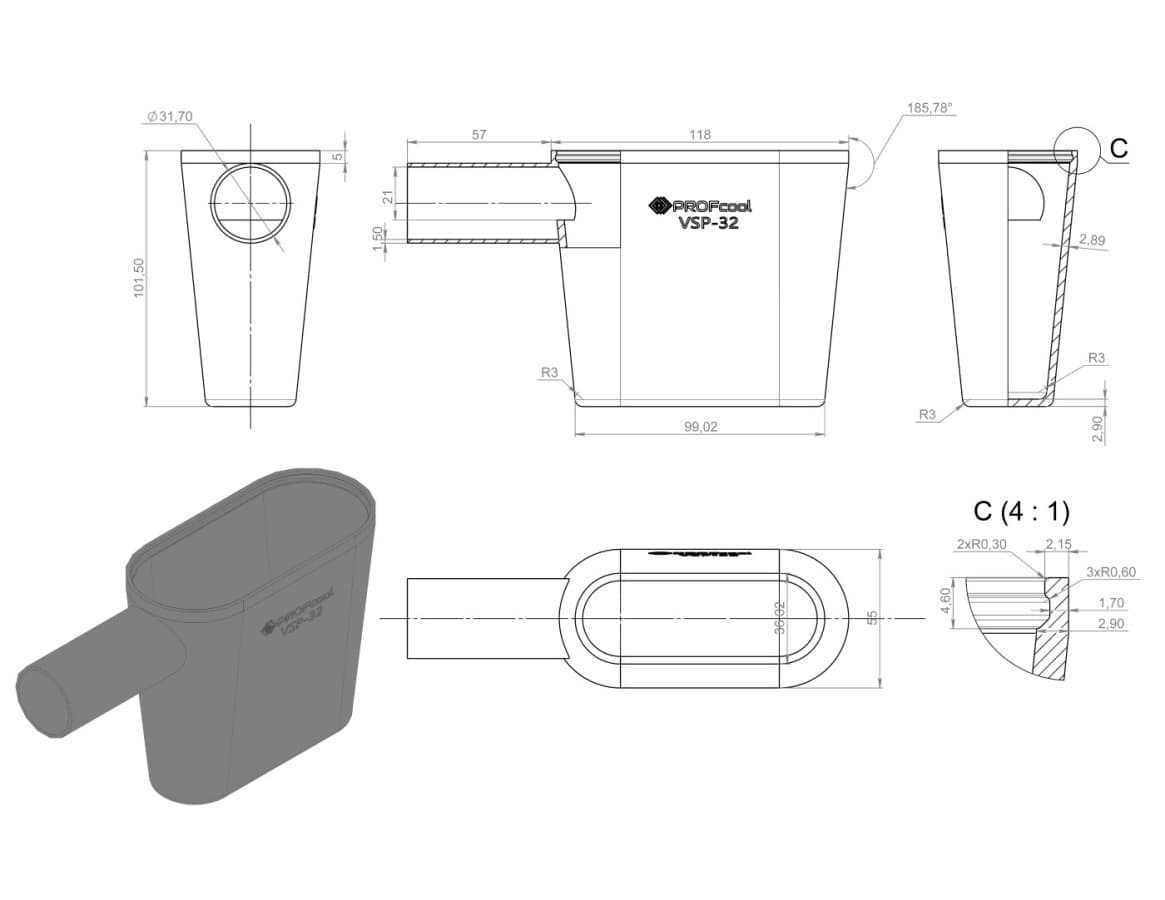

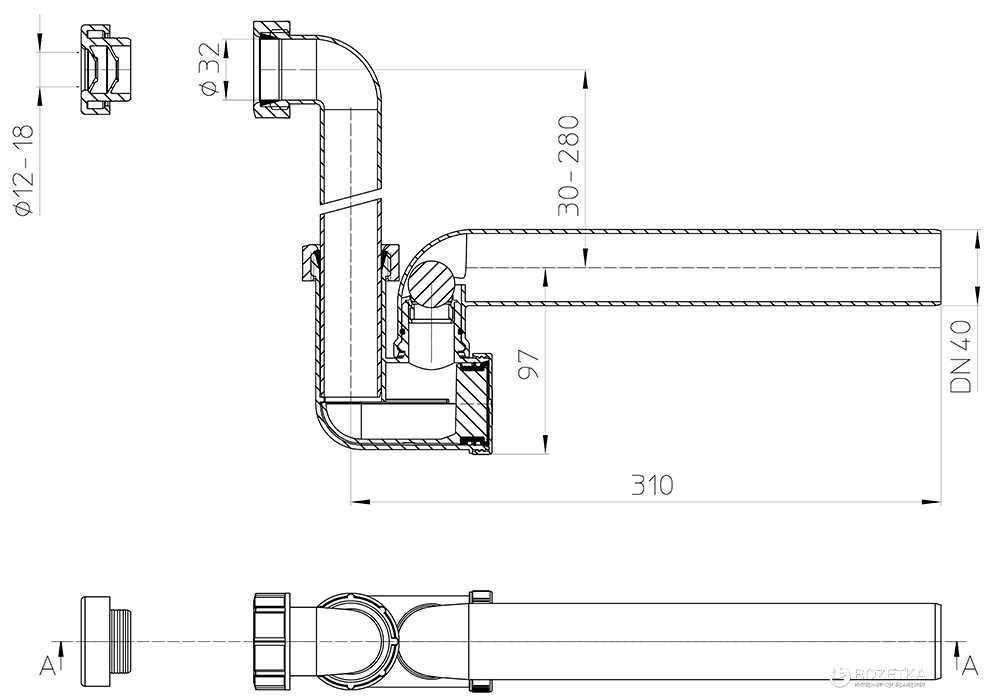

Сифон для кондиционера VecamHL138. Этот сифон для климатического оборудования с запахозапирающим устройством представляет собой корпус в виде короба. Такое изделие предназначено для установки в нишу стены. Обладает запасной кассетой, которая используется на замену загрязнившегося сегмента. Корпус сделан из прозрачного пластика, что дает возможность наблюдать за состоянием гидрозатвора.

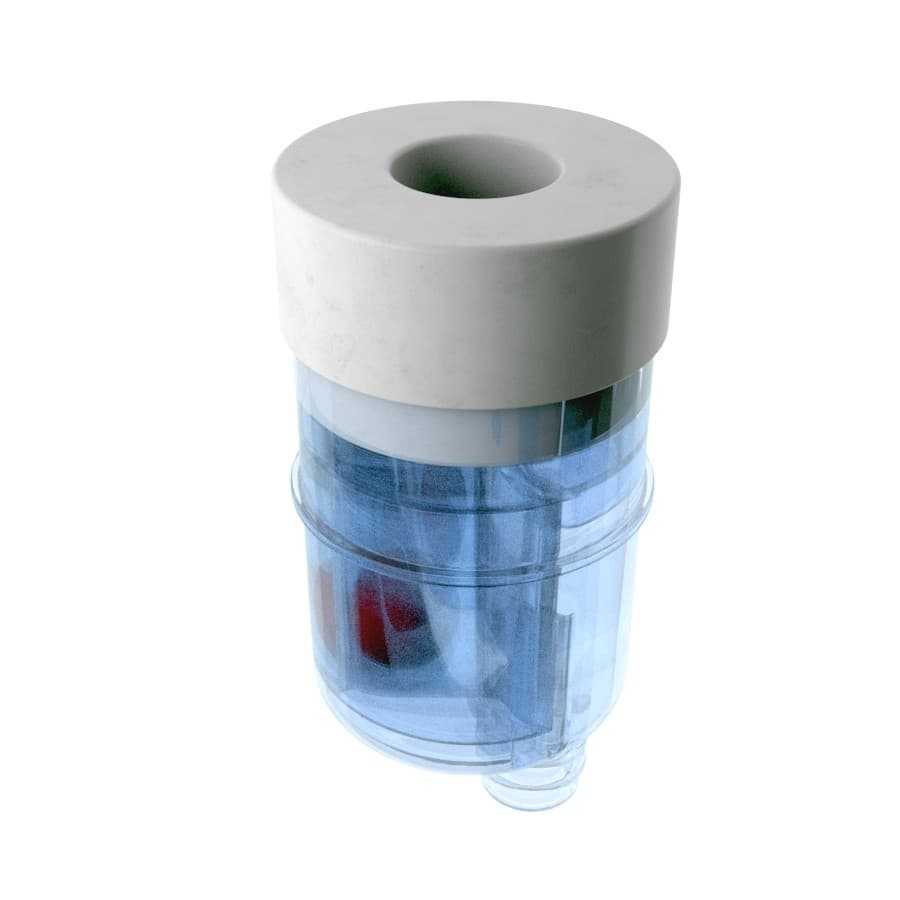

Сухой сифон (Tun5 cl). Такие устройства применяются в случаях, когда нет свободного места для установки обычных гидрозатворов. Перекрывает выход неприятных запахов благодаря сжатой резиновой груше внутри сифона. При движении жидкости, она раздувается, а затем снова смыкается. Такие устройства применяются с прямым или угловым фитингом.

По способу слива конденсата сифон для кондиционера с гидрозатвором бывает с вертикальным и горизонтальным размещением.

Монтаж новой системы

Я решил остановиться на третьем варианте, но сделать все несколько по-своему. Потому что кондиционер установлен у меня в гостиной и мне бы не хотелось портить вид своего интерьера, идущими через всю комнату трубочками. Пусть и самого малого диаметра.

Как я делал вывод конденсата от кондиционера в канализацию:

Подсчитал, сколько метров материала потребуется для нового трубопровода.
Приобрел в магазине нужное количество специализированного гофрированного шланга.
Купил помпу раздельного типа с небольшим баком для сбора конденсата и встроенными датчиками контроля наполняемости.
Высверлил отверстие во внешней кухонной стене.
Смонтировал помпу с баком на крепление внешнего блока.
Протянул в проделанное отверстие шланг для дренажа и надежно закрепил его на стене с улицы до насоса.
Натянул конец трубки на штуцер помпы и зафиксировал его хомутом.
Ко входу насоса подобным образом подключил отвод для конденсата, идущий от внутреннего блока.

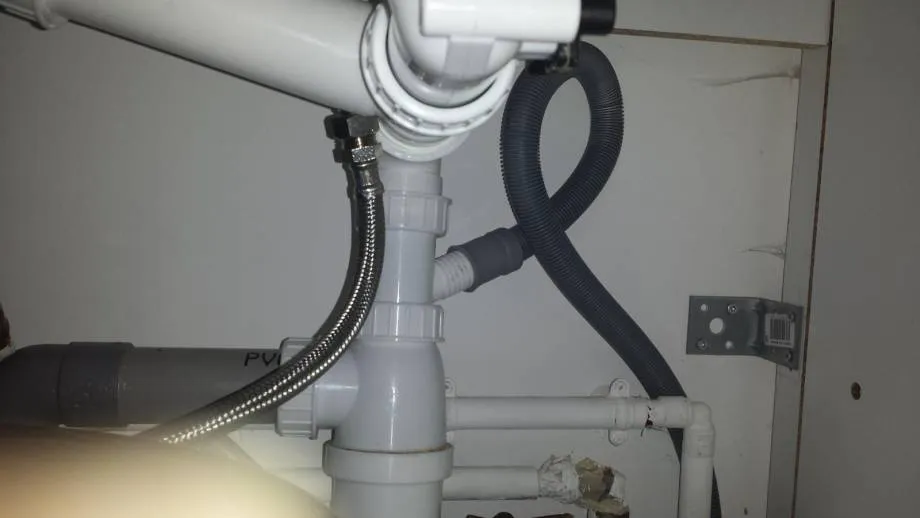

На другом конце шланга для дренажа сделал петлю под кухонной раковиной для гидрозатвора и через установленный переходник подсоединился к канализационной системе.

Вся операция заняла совсем немного времени. Правда я уже имел похожий опыт и поэтому действовал довольно быстро. Главное хорошо подготовиться, чтобы весь нужный инструмент с необходимыми материалами был под рукой. И умолчал я только об одном.

Монтаж трубопровода на внешней стене дома помог мне сделать мой друг. У него есть определенные навыки и допуск для такой работы. Поэтому тем, кто не хочет жертвовать внешним видом своего интерьера, придется нанимать монтажника для небольшой операции. А если заниматься подобной проблемой во время капитального ремонта квартиры, то можно заранее продумать, как замаскировать дренажный шланг. Например, проложить его внутри стены.

Видео покажет, как заменить дренажную трубку сплит системы самому и какие материалы лучше использовать:

Варианты отведения воды из кондиционера

Существует несколько популярных способов:

вывод конденсата наружу через отверстие в стене. Наиболее распространенный вариант решения вопроса, но и самый неправильный с точки зрения действующих правил и обычной этики;
сбор влаги в специальный бачок. Более приемлемый метод, но он требует постоянного контроля за уровнем воды в резервуаре;
дренаж от кондиционеров в канализацию. Это самый сложный и максимально правильный во всех отношениях способ удаления конденсата.

Первые два варианта используются
чаще всего. Сброс воды наружу встречается повсеместно. Первые кондиционеры все
были установлены таким образом, контроль за соблюдением норм был введен позже и
существенных изменений пока не наблюдается. Использование специальных емкостей
для приема влаги решает вопрос только до момента переполнения объема. Если
момент пропущен, вода выливается на пол или иные поверхности. В условиях
многоквартирного дома такая ситуация чревата затоплением соседей и постоянными
конфликтами.

С точки зрения трудозатрат, самым сложным является дренаж от кондиционеров в канализацию, нормы и правила которого требуют соединения двух систем. Подключение дренажного трубопровода к канализационной системе нуждается в грамотном монтаже. Если схема присоединения сливной трубки создана с ошибками, возможны нежелательные и опасные последствия.

Почему необходимо организовать отвод конденсата

Постоянно увеличивающееся количество влаги требует организованного вывода из самой установки и помещения. Частицы пара содержат массу дополнительных компонентов, органических включений, требующих оперативного удаления. Дренаж кондиционера в канализацию или приемные емкости способствует решению нескольких проблем:

устранение неприятных запахов. Вода начинает протухать, в ней появляются различные микроорганизмы, выделяющие газы. Своевременное удаление влаги не позволяет ей застаиваться;
болезнетворные бактерии, способные развиваться в стоячей воде, не угрожают здоровью людей при эффективном отведении конденсата;
нет условий для появления плесени, некоторые разновидности которой вызывают опасные заболевания вплоть до онкологических.

Кроме этого, сама вода является нежелательным продуктом работы кондиционера и нуждается в сливе.

Организация отвода конденсата кондиционера в канализацию

Правильное расположение труб для отвода конденсата.

Чтобы организовать отведение воды от внешнего блока, в стене необходимо просверлить отверстие. Это отверстие должно быть хорошо защищено от попадания влаги и ветра. При неправильной установке дренажных шлангов, влага с отводной трубы может подмывать отверстие с внешней стороны стены дома.

В стенах помещения делают штробы и укладывают в них трубы, по которым отводится конденсат от кондиционера в канализацию. При объединении в одну линию отводов от нескольких кондиционеров может потребоваться увеличение диаметра дренажных шлангов.

Дополнительную защиту обеспечивает изоляция трассы гофрированной трубой или виниловой лентой.

Вывод кондиционера в канализацию может выполняться в слив раковины или в трубу, ведущую к стояку. Использование гидрозатвора, созданного изгибанием шланга, не рекомендуется, если кондиционер работает нерегулярно. Вода в трубе будет пересыхать и не остановит распространение запахов канализации в квартиру. Рекомендуем не экономить и приобрести полноценный дренажный сифон с обратным клапаном.

Применение помп также имеет свои недостатки: создает дополнительные шумы, требует профилактического обслуживания, а иногда и аварийного ремонта помпы.

После подсоединения всех систем осуществляют пробный сброс воды в дренажные ванночки кондиционера. После проверки герметичности всех стыков приступают к заделке штроб.

Правильно организованный дренаж от кондиционеров в канализацию эффективно защитит от протекания, не допустит появления посторонних запахов в помещении, не требует частого и дорогостоящего обслуживания.

Обратный клапан для климатической системы

При подключении к канализационной системе, сброс воды с кондиционера осуществляется через дренажный шланг. Установка обратного клапана для кондиционера будет препятствовать проникновению посторонних запахов в квартиру. Он будет пропускать жидкость и предотвратит проникновение запахов в обратном направлении.

Обычный сифон, оснащенный гидрозатвором, отличается U-образной конфигурацией. В колене остается вода, препятствующая выходу канализационных газов. Так, при эксплуатации сантехнических устройств, происходит постоянная замена воды в гидрозатворе, благодаря чему ее уровень не меняется.

Поскольку при работе кондиционера, сконденсированная вода поступает неравномерно, гидрозатвор может пересохнуть и газы будут свободно проникать в помещение.

Выходом из ситуации станет установка обратного клапана для дренажа сплит системы. Стоки из канализации и воздух будут заблокированы, не создавая при этом препятствий для конденсата. Запирающим механизмом является пружинная мембрана или шарик из АБС.

Когда в агрегат поступает вода, шарик поднимется, открывая доступ в канализацию. После того как жидкость уйдет, он под собственным весом опустится, перекрыв отверстие.

Обслуживание контура дренажа

После монтажа системы отвода конденсата, необходимо заботиться о ее функциональном состоянии. Существует множество неисправностей, возникающих при эксплуатации и нуждающихся в немедленном вмешательстве.

Проблема. Чаще всего засоряется отверстие, через которое влага выводится в дренажную трубку. Причина в пыли и грязи, скапливающейся в отверстии. Мусор оседает и закупоривает трубку. Ванночка наполняется жидкостью и та начинает течь по стенам на пол.

Решение. Для избежания неприятных последствий, следует регулярно чистить и промывать трубку. Для промывки подойдут моющие средства, в составе которых имеется хлор, поскольку он максимально эффективно справляется с поставленной задачей.

Проблема. При неисправности регулятора давления, на испарителе могут появиться наросты льда. Причиной этого становится понижение температуры на улице, а в следствии и температуры фреона.

Решение. Для предотвращения неисправности, следует регулярно выполнять технический осмотр путей слива конденсата из сплит системы.

Проблема. Если кондиционер в зимнее время включен на обогрев, то трубка отвода влаги быстро замерзнет, что станет причиной поломки.

Решение. При отрицательной температуре на улице сплит-систему следует отключать. Можно купить низкотемпературный комплект, предназначенный для подогрева компрессора и дренажной трубки. В таком случае кондиционер сможет работать даже при температуре -25 градусов.

Проблема. Переизбыток или нехватка холодильного агента может стать причиной обледенения трубок и испарителя. Лед будет таять и стекать на пол.

Решение. Не забывайте следить за уровнем холодильного агента. Своевременно обращайтесь в сервисный центр для дозаправки.

Проблема. При поломке помпы дренажная система выходит из строя.

Решение. Оборудование лучше приобретать у официальных поставщиков и с ответственностью относиться к монтажу.

Проблема. Неправильный угол наклона дренажной трубки станет причиной застоя воды. В дальнейшем она будет капать на пол.

Решение. Придерживайтесь рекомендаций по созданию наклона еще на этапе монтажа.

Классификация устройств

Используется две основные классификации:

по особенностям конструкции;
по способу вывода жидкости.

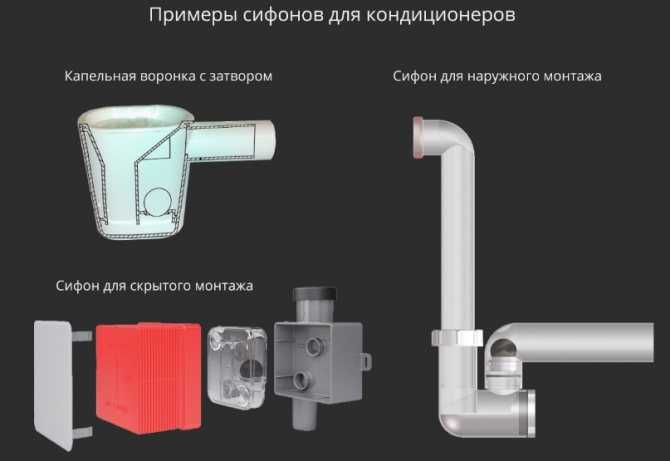

По конструктивным особенностям сифон для кондиционеров может быть 4 видов:

Устройство с гидрозатвором

Имеет дугообразную форму. Две трубки соединены между собой специальным элементом в виде колена. Колено играет роль гидрозатворного механизма. Такой вид сифонов прост и популярен, но имеет ряд недостатков: большой размер; отличная среда для развития грибка и бактерий, которые могут распространиться на сам кондиционер; при редком использовании вода в агрегате высыхает и от сифонов распространяется неприятный запах.

Агрегат с гидрозатвором и запахозапирающим механизмом

Он похож по конструкции на первый вид, но имеет небольшой клапан в виде шарика, ограничивающего распространение запаха из корпуса. Клапан свободно пропускает конденсат из сплит системы, но не даёт проходить жидкости и запаху из канализации. Такие модели дополняются устройствами сбора грязи и прочистки трубок.

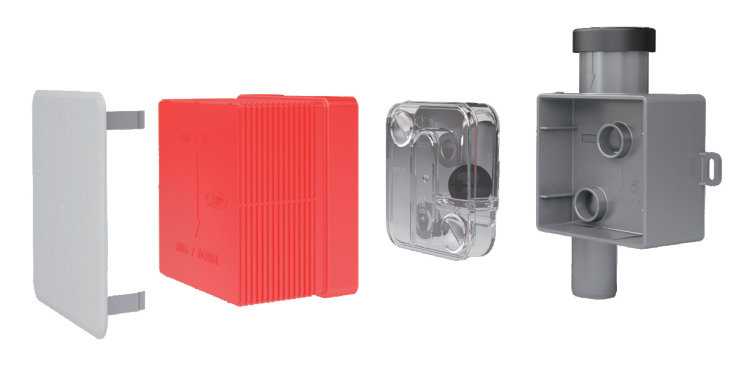

Коробочное устройство для скрытого монтажа

Вся система вывода в канализацию конденсата расположена в квадратном (прямоугольном) коробе из пластика. К коробу подведены 2 трубки: от дренажа системы и в канализацию. Колено с шариковым запахозапирающим устройством расположено в коробе. Устройство работает по принципу поплавка при попадании воды в сифон, шарик, запирающий отверстие в канализацию, всплывает. Как только вода уходит из устройства, шарик под тяжестью своего веса снова запирает отверстие.

Сухой агрегат

Используется в случаях, когда нет возможности установить обычное устройство вывода конденсата. Сифон оснащён сжатой резиновой трубкой, которая отлично сдерживает распространение запаха. Он пропускает конденсат по капельному принципу: клапан раскрывается при прохождении жидкости и вновь сжимается.

Такой сухой сифон используется в комплекте с прямым переходником и воронкой.

По способу вывода жидкости сифон для дренажа кондиционера может быть 3 видов:

с вертикальным выпуском;
с горизонтальным выпуском;
комбинированного типа.

Сифон для кондиционеров монтируется двумя способами. При возможности устройство прячут в стене. Для этого проделывается специальная ниша. Если возможности спрятать агрегат нет, его монтируют открытым способом, вдоль стены.

Производители сифонов для климатического оборудования:

Profcool (Россия).
Vecam (Италия).
HL (Австрия).

Дрежаная система кондиционера – Холод Дома

29.05.2019

Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.

Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.

Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.

При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.

Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.

Ремонт кондиционеров: неисправность дренажной системы кондиционера

Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.

Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.

Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.

Ремонт кондиционеров: обледенение испарителя

Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.

В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.

Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.

Как почистить дренажную трубку кондиционера: засорение и очистка

Как почистить дренажную трубку кондиционера

Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.

Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.

В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.

Как правильно чистить дренажную систему кондиционера

Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы

Дренажная система, как ею пользоваться и как обслуживать

Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.

А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.

Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.

Принцип монтажа дренажной системы

Перед
тем, как выводить шланг в
канализацию от кондиционера, необходимо составить схему размещения всех
элементов сливной системы. Обычно в ее состав входят:

дренажная трубка диаметром 16 или 20 мм нужной длины;
сифон (можно обойтись изгибанием дренажной трубки);
переходники и уплотнители;
крепеж, хомуты;
канализационная труба для горизонтальной части системы вывода.

Важно заранее заложить угол
наклона горизонтальной трубы, подключенной к канализационной системе. Для
правильного расчета следует врезать в стояк или лежак тройники, к которым планируется
подключать узел слива

Сифон необходим
для создания гидрозатвора, отсекающего доступ в помещение газов из канализации.
Кондиционер используется только в жаркое время года, поэтому более эффективным
решением будет установить обратный
клапан для кондиционера в канализацию. Он будет работать в течение всего
года и устранит дурные запахи, даже если вода в гидрозатворе высохнет.

Иногда организовать самотечную систему невозможно. Тогда используют специальные емкости, в которые собирают конденсат и перекачивают в канализацию с помощью специальных помп. Такой дренаж требует подключения к сети электропитания, но для него не требуется обратный клапан или другие элементы. Шланг от кондиционера входит прямо в приемную емкость, не имея прямого соединения с канализацией.

Дренаж кондиционера в канализацию, схема которого является основным рабочим чертежом, требует прокладки горизонтального участка системы и соединения его с трубкой, идущей от приемной ванночки. Если расстояния слишком велики, приходится делать отверстия в стенах, чтобы провести сквозь них трубопровод. Не рекомендуется делать большое количество поворотов, чтобы не создавать условий для образования засоров. Чем короче будет трубопровод, тем проще его чистить и производить ремонтные работы.

Основные неисправности

Одной из самых распространенных неисправностей любого кондиционера является его протекание. Возникает такой дефект чаще всего из-за засорения его дренажной системы. При этом отверстие в поддоне, предназначенное для слива конденсата, забивается пылью и мусором, которые приносит стекающая в него вода. В результате поддон переполняется и вода начинает вытекать наружу, минуя систему слива.

При недостаточном количестве хладагента в системе температура теплообменника понижается, что приводит к появлению льда на его поверхности. Стекающая вода при этом не попадает на поддон, а вытекает на пол помещения.
Если в кондиционере отсутствует или вышел из строя регулятор давления, при снижении температуры воздуха на улице давление в системе падает. При этом также снижается температура хладагента в испарителе и происходит его обледенение.
При использовании кондиционера в холодное время года может замерзнуть выходное отверстие дренажной трубки, что станет причиной переполнения дренажного поддона водой.

При возникновении проблем, связанных с падением уровня хладагента, снижением давления, выходом из строя дренажного насоса и другими неисправностями, правильным решением будет обратиться в специализированную сервисную службу. Их квалифицированные специалисты быстро и качественно устранят неисправности.

Дренажные трубки для кондиционеров

Дренажная трубка кондиционера, с помощью которой из него наружу выводится образовавшийся внутри конденсат, изготавливается из полиэтилена или поливинилхлорида. Эти материалы не поддаются воздействию воды, а изделия из них отличаются высокой прочностью. На практике изготовители комплектуют кондиционеры армированными трубками двух видов – гладкими и гофрированными. Гладкие трубки чаще всего встречаются в бюджетных моделях кондиционеров. Их монтаж без специальных фитингов невозможен.

Использование гладких труб с фитингами для прокладки дренажного трубопровода целесообразно в том случае, когда кондиционер расположен в непосредственной близости от канализации. Если точка подключения трубки к канализации находится на достаточно большом расстоянии, применение фитингов значительно усложняет монтаж трубопровода.

Самостоятельное изготовление

В связи с немалой, по нынешним временам, стоимостью, от 1,5 до 2 тыс. руб. многие владельцы кондиционеров задаются вопросом: как сделать сифон для кондиционера своими руками?

На такие вопросы специалисты нашей компании отвечают однозначно: Сделать устройство с наличием обратного клапана достаточно сложно без специального оборудования.

В домашних условиях можно сделать из сантехнической трубы обычную U-образную конструкцию, но через некоторое время простоя вашей климатической техники, вода из колена гидрозатвора испариться и ваша квартира наполниться «чудными ароматами» канализации. Кроме того, дренажный узел, который можно сделать из подручных средств будет достаточно громоздким и при его монтаже непременно возникнут сложности.

Основные типы и конструктивные особенности

Классический сифон можно увидеть под каждой раковиной, расположенной в кухне нашей квартиры. Его, несомненно, можно использовать и для слива дренажной воды со сплит-системы в канализацию, но устройство слишком громоздкое и занимает много места. Именно поэтому многие производители таких приспособлений пошли по пути уменьшения их габаритов, благодаря чему и были разработаны следующие типы устройства:

Классический и самый простой дренажный сифон для конденсата кондиционера, имеет U образную форму. Колено, соединяющее впускной и выпускной патрубок этого приспособления, играет роль гидрозатвора. Устройство просто в установке и обслуживании, но имеет несколько серьезных недостатков: вода в колене может испариться при нерегулярном использовании климатической техники, и в помещение могут проникнуть неприятные запахи. Второй недостаток – такой дренажный узел занимает много места. Как правило, его устанавливают в специально подготовленных стеновых нишах, закрывая декоративными панелями.
Сифон для дренажа кондиционера с гидрозатвором и механическим шариковым клапаном, предотвращающим попадание запахов из канализационной системы в помещение. Этот тип приспособлений может быть использован как для внешнего монтажа, так и для внутреннего (встроенного в стену) расположения. Шариковый клапан открывается благодаря давлению на него дренажной воды. При уменьшении потока, клапан перекрывает выход в систему канализации, предотвращая движение фекальных вод в обратном направлении. Особенностью таких узлов является наличие в их конструкции прочистки-грязесборника. Шариковый клапан предотвращает движение воды и неприятных запахов.
Для скрытого монтажа (установки в стену), чаще всего используют коробчатые модели с шариковым поплавковым клапаном в качестве запирающего механизма. Шариковый клапан всплывает, при попадании конденсата в устройство, давая воде свободно проходить в канализацию.

При прекращении циркуляции воды в устройстве, поплавок под своим весом перекрывает дренажный канал, создавая барьер для проникновения запахов из канализационной системы. Сифон поплавковый для кондиционера при своих малых габаритах, полностью заменяет стандартное U образное дренажное приспособление. Коробчатый тип дренажных узлов имеет сменную кассету, которую при загрязнении можно менять или очищать самостоятельно. Кассета выполнена из прозрачного пластика, что дает возможность контроля за ее степенью загрязнения.

Функции дренажной системы

Для отвода конденсата, появляющегося на испарителе внутреннего блока во время преобразования и охлаждения газа, существует дренажная система. По сути, дренаж представляет собой трубку, в которой производится отвод конденсата от кондиционера. В то же время система состоит из нескольких составных частей: лотка, соединительных патрубков и трубопровода.

До того, как устанавливать климатическое оборудование, следует понимать, что существует два вида систем дренажа:

Гравитационная;
Принудительная.

В первом случае влага скапливается в лотке, затем естественным путем по законам гравитации стекает по подсоединенной трубке в канализацию или же прямо на улицу. Такой вид дренажа является наиболее распространенным в сети кондиционирования.

Искусственная система включает в себя применение дренажной помпы. Ее использование обосновано в двух случаях: если необходимо подать влагу кверху или отводная трубка для конденсата слишком длинная и жидкость не может протекать естественным путем.

Дренажные трубки для кондиционеров

К системе отвода конденсата от кондиционеров относятся дренажные трубки, которые на современном рынке представлены двумя позициями по сырьевому материалу. Это трубки из поливинилхлорида и полиэтилена. И двумя позициями по форме изготовления: гладкие и гофрированные.

Первые чаще всего применяются, если сам водосток имеет короткую протяженность, в других случаях используют гофры. При этом у второй разновидности есть одно большое преимущество – высокая гибкость шланга. Поэтому в процессе монтажа нет надобности использовать дополнительные крепежные фитинги, как это происходит с гладкими трубками.

Как в кондиционере возникает конденсат

Принцип работы кондиционера подобен устройству холодильника. Холодный испаритель обдувается струей воздуха, который при этом охлаждается и в таком виде поступает в помещение. Постоянно проходящий поток несет с собой значительное количество водяного пара, оседающего на холодной поверхности в виде капель воды. Если установлена низкая температура, испаритель покрывается толстым слоем наледи, которая в паузах тает. В сутки от небольшой установки может накопиться 20 и больше литров влаги, требующей организованного отвода. Если в помещении работает целая сеть установок, объемы конденсата становятся серьезной проблемой, требующей организованного решения. К наиболее удачным вариантам решения проблемы относят слив кондиционера в канализацию.

Варианты отведения воды из кондиционера

Существует несколько популярных способов:

вывод конденсата наружу через отверстие в стене. Наиболее распространенный вариант решения вопроса, но и самый неправильный с точки зрения действующих правил и обычной этики;
сбор влаги в специальный бачок. Более приемлемый метод, но он требует постоянного контроля за уровнем воды в резервуаре;
дренаж от кондиционеров в канализацию. Это самый сложный и максимально правильный во всех отношениях способ удаления конденсата.

Первые два варианта используются чаще всего. Сброс воды наружу встречается повсеместно. Первые кондиционеры все были установлены таким образом, контроль за соблюдением норм был введен позже и существенных изменений пока не наблюдается. Использование специальных емкостей для приема влаги решает вопрос только до момента переполнения объема. Если момент пропущен, вода выливается на пол или иные поверхности. В условиях многоквартирного дома такая ситуация чревата затоплением соседей и постоянными конфликтами.

Принцип монтажа дренажной системы

Перед тем, как выводить шланг в канализацию от кондиционера, необходимо составить схему размещения всех элементов сливной системы. Обычно в ее состав входят:

дренажная трубка диаметром 16 или 20 мм нужной длины;
сифон (можно обойтись изгибанием дренажной трубки);
переходники и уплотнители;
крепеж, хомуты;
канализационная труба для горизонтальной части системы вывода.

Важно заранее заложить угол наклона горизонтальной трубы, подключенной к канализационной системе. Для правильного расчета следует врезать в стояк или лежак тройники, к которым планируется подключать узел слива

Сифон необходим для создания гидрозатвора, отсекающего доступ в помещение газов из канализации. Кондиционер используется только в жаркое время года, поэтому более эффективным решением будет установить обратный клапан для кондиционера в канализацию. Он будет работать в течение всего года и устранит дурные запахи, даже если вода в гидрозатворе высохнет.

Выводы и полезное видео по теме

С особенностями устройства системы слива сконденсированной при работе кондиционера воды ознакомит следующее видео:

Во время монтажа климатического оборудования необходимо обязательно учесть особенности устройства дренажа кондиционера. Если грамотно были заложены трубы сплит-системы и установлен гидрозатвор, работа агрегата никому не доставит неудобства. Куда утилизировать конденсат, лучше решить на этапе проектирования трассы и расположения блоков.

Источники

https://vozduhstroy.ru/kondicionery/sifon-dlya.html
https://StrojDvor.ru/kondicionirovanie/ustrojstvo/obratnyj-klapan-dlya-sliva-kondensata-iz-kondicionera-v-kanalizaciyu/
https://stroy-podskazka.ru/sifon/dlya-kondicionera/
https://AeroClima.ru/kondicionirovanie/sifon-dlya-drenazha-konditsionera/
http://ventilationpro.ru/konditsionirovanie/chto-takoe-sifon-dlya-drenazha-kondicionera.html
https://sovet-ingenera.com/vent/cond/kuda-vyvesti-sliv-vody-konditsionera.html
http://ventilationpro.ru/estestvennaya-ventilyatsiya/opisanie-sifona-s-sukhim-gidrozatvorom-i-otlichie-ot-obychnogo.html
