Как можно классифицировать системы промышленной вентиляции
Системы промышленной вентиляции можно классифицировать по трем признакам.
- По принципу работы: естественные и механические.
Естественные функционируют за счет разницы давления и температуры снаружи и внутри помещений. Для подачи чистого и отвода отработанного воздуха используют систему вентиляционных отверстий. Воздухообмен регулируют с помощью задвижек или форточек.
Такие системы не требуют больших финансовых вложений, но они малоэффективны, зависят от внешних факторов (времени года, давления) и подходят только для производств, где нет выброса вредных веществ. Фактически с их помощью можно контролировать только температуру и влажность в помещениях.
Механические или принудительные системы промышленной вентиляции работают с помощью специального оборудования и не зависят от внешних факторов. Их можно использовать на любых производствах. У систем больший радиус действия, они улавливают вредные вещества в местах выброса, не допуская распространения, и могут не только очищать воздух, но и подогревать, увлажнять или осушать его.
- Механические системы промышленной вентиляции по решаемым задачам делят на общеобменные и местные.
Общеобменные осуществляют воздухообмен во всем помещении. Они удобны, если в цехах нет фиксированных рабочих мест или вредные для здоровья вещества в небольшой концентрации равномерно занимают все пространство.
Местные системы промышленной вентиляции выполняют воздухообмен на отдельных участках производственного помещения. Они эффективны, если имеются точечные очаги выбросов вредных веществ, распространение которых недопустимо.
- Механические системы промышленной вентиляции по используемой технологии и принципу подачи воздуха делят еще на три вида: приточные, вытяжные и приточно-вытяжные.
Особенности приточной промышленной вентиляции
При использовании приточной вентиляции воздухообмен обеспечивается за счет нагнетания чистого воздуха в помещения, а отток выполняется естественным образом за счет разницы давлений в помещении и вне его. Такие системы подходят для производств без выделения вредных веществ или при выделении их в малом количестве.
Особенности вытяжной промышленной вентиляции
В этом случае обеспечивается принудительный отвод загрязненного воздуха из помещений. Приток воздуха выполняется естественным путем в результате падения давления в вентилируемом помещении.
Эти системы оптимальны для очистки воздуха от высокотоксичных веществ и удобны для удаления лишней влаги, углекислого газа или неприятных запахов, но их помощью нельзя регулировать параметры поступающего воздуха.
Особенности приточно-вытяжной промышленной вентиляции
При использовании таких систем приток и вытяжка воздуха выполняются принудительно. В результате обеспечивается качественный и эффективный воздухообмен с очисткой воздуха и регулированием его температуры и влажности. При этом могут быть реализованы две схемы распределения воздуха: перемешивание или вытеснение.
Нормативные документы и расчет воздухооборота
Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.
Методические указания для расчета воздухооборота.
Обмен воздушными массами рассчитывается следующим образом:
где L- объем поступающего воздуха м³/ч; n- число, указывающее кратность воздушного обмена; S – площадь объекта, м²; H- высота объекта, м.
Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.
Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:
А=а+0,8z, B=b+0,8z
В случае наличия круглых откосов D=d+0,8z
где а×b – габариты источника выброса, d – диаметр. Ʋв – скорость перемещения воздуха там, где происходит его выделение; Ʋз – скорость всасывания в районе зонта; z – высота установки.
Цеха производства
Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.
Расчетные значения цеховой вентиляции вычисляются следующим образом:
где L- расход воздуха, м³; V- скорость воздушного потока в устройстве, м/с; S- площадь, определяемая проемом установленной вытяжки, м².
Значения воздухооборота в помещениях производства зависят от:
- площади и формы цеха;
- количества персонала;
- интенсивности физической нагрузки людей;
- технологии производства;
- тепловых потерь оборудования;
- повышенной влажности в цеху.
Выбросы пыли и вредных веществ
В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.
Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.
Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.
Вентиляция складских комплексов
Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.
Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».
Вытяжные конструкции монтируются в самых грязных местах складских зданий.
Показатель кратности воздухообмена определяется следующим образом:
где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа; V(м³ )- объем складского помещения
Считаем расход по выделениям тепла
Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:
где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.; Qотд. – выделение тепла в окружающую среду, кДж/ч.
При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:
где С – теплоемкость воздушных масс, С=1, кДж/кг; ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К; γпр – плотность приточного воздуха, γпр=1,29 кг/м³.
При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.
Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:
Избытки водяных паров
Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.
Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.
Технические расчеты бесплатно и анонимно =)
-
Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
-
Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
-
Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
-
Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
-
Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
-
Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
-
Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
-
Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
-
Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
-
Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Что такое воздухообмен
Воздухообмен является важной характеристикой любого помещения. И в первую очередь он важен для жилых комнат, домов и квартир
От того, каким воздухом мы дышим, во многом зависит наше самочувствие, производительность, качество сна.
Понятие «воздухообмен» характеризует количество раз полной замены воздуха в помещении. Данное определение означает, что под воздухообменом понимают количество полностью замененного воздуха за выбранную единицу времени. Например, за 1 час. Вентиляционные системы характеризуются именно показателем воздухообмена. Измеряется он в кубометрах в час – а именно в м³/ч. Это значит, что рассчитывается количество воздуха (его объем), которое за час покидает помещение и затем приходит в него.
Значение кратности воздухообмена
В квартире с газовой плитой и котлом должен быть самый высокий показатель кратности воздухообмена
Подсобные помещения в квартире относятся к повышенным источникам загрязнения микроклимата. По СНиП в комнаты подается наружный воздух, а из туалета, кухни и ванной производится вытяжка влажного и загазованного воздуха.
Величины воздуха, который нужно выводить из помещений:
- кухня с газовой печкой — 90 м3/ч;
- кухня с электропечкой — 60 м3/ч;
- ванная комната и туалет — 25 м3/ч.
Если расчетные показатели воздухообмена требующейся подачи и отвода не совпадают, мощность приборов принимается по максимальному значению. Уравновешенным считается баланс, если показатели аналогичны. Приточно-вытяжная система, которая использует меньше входящих потоков по сравнению с отводящими, имеет отрицательный баланс, и наоборот.
Экономичной считается система с рециркуляцией, при этом выводящиеся потоки частично используются вторично после обработки увлажнителями, фильтрами, очистителями. Так сокращаются расходы, но соотношение вредных примесей не должно превышать 30% ПДК.
Рециркуляция не используется в помещениях:
- с выделением воздушных примесей 1 – 2 категории опасности;
- в атмосфере которых присутствуют болезнетворные организмы в превышенной концентрации или есть резкие запахи;
- где есть вредные газы, которые возгоняются при прохождении нагревателей, если перед ТЭНами нет соответствующих фильтров.
Норма воздухообмена
Наличие пластиковых окон уменьшает воздухообмен в помещении

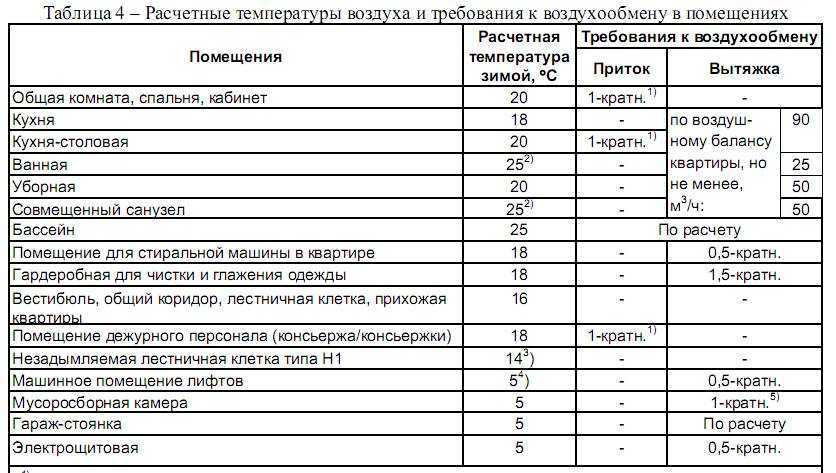

Индексы обмена воздуха различаются для промышленных цехов, общественных мест и жилых помещений. Современные окна с герметичными стеклопакетами обеспечивают только 10 – 20% от необходимого воздухообмена. В нормативах и положениях встречаются индексы, привязанные к площади, объему комнаты, числу людей. В разных странах требуемые значения отличаются, хотя человек дышит одинаково.
Нормы кратности обмена приводятся в документах:
- жилые помещения — СНиП 2.08.01 – 1989, ГОСТ 30.494 – 1996;
- медицинские организации — СП 158.133.30 – 2014;
- детские сады, школы, институты, училища — СанПиН 2.4.1.3049 – 13, СНиП31 – 06 – 2009, СНиП II – Л.6 – 67, СНиП 2.04.05 – 1986;
- административные здания — СП 44.13331 – 2011, СНиП 2.08.02 – 1989;
- бани, сауны — СНиП II – Л.13 – 1962;
- аэропорты, авто и железнодорожные вокзалы — ВНТП 3 – 81, СНиП 2.04.05 – 1991.

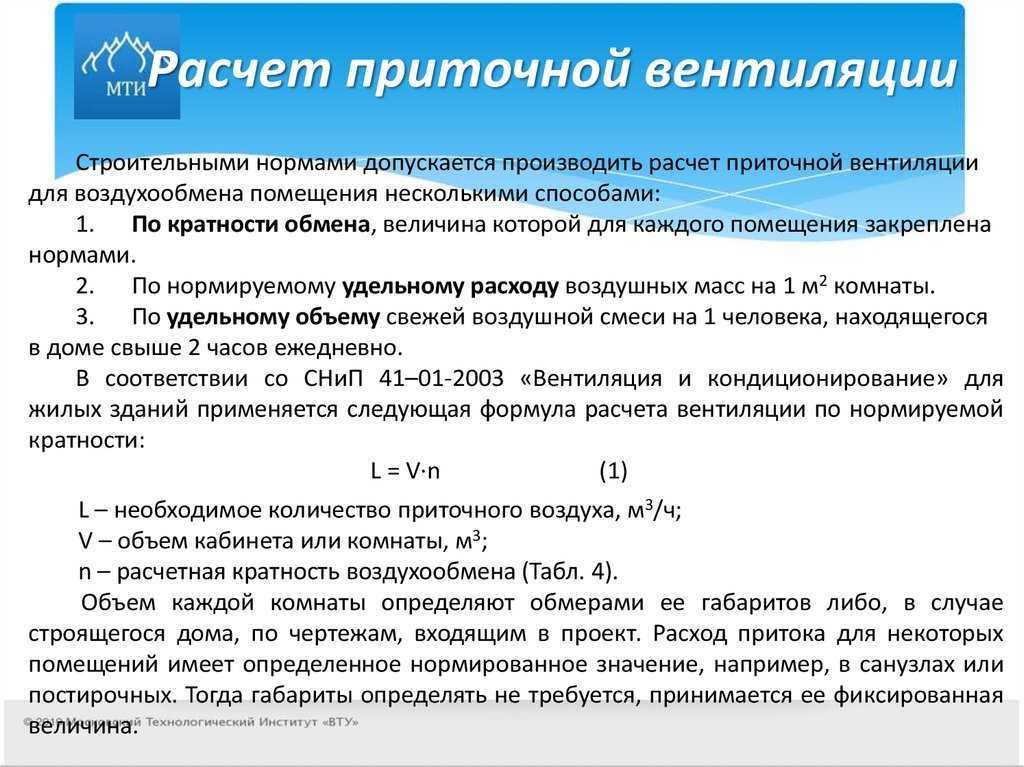

Расчет кратности воздухообмена
При определении кратности воздухообмена для каждого конкретного помещения проектировщики учитывают нормативные показатели, зафиксированные в санитарно-гигиенических нормах, ГОСТах и строительные правила снип, например СНиП 2.08.01-89. Не принимая в учет содержания в воздухе вредных примесей, количество замещений для помещений определенного объема и назначения будет вычисляться по значениям нормативных показателей кратности. Объем здания определяется по формуле (1):
где a – длина помещения;
b – ширина комнаты;
h – высота помещения.
Зная объем помещения и количество поступающего в течение 1 часа кислорода, можно выполнить расчет кратности Кв, используя формулу (2):
Расчет кратности воздухообмена
где Кв – кратность воздухообмена;
Qвозд – подача чистого воздуха, поступающего в комнату в течение 1 часа.
Чаще всего формула (2) не используется для подсчета количества циклов полного замещения воздушных масс. Это связано с наличием для всех типовых сооружений различного назначения таблиц кратности воздухообмена. При такой постановке задачи для помещения, имеющего заданный объем с известным значением коэффициента воздухообмена необходимо подобрать оборудование или выбрать технологию, обеспечивающую поступление необходимого количества кислорода в единицу времени. В этом случае объем чистого воздуха, который должен поступить для обеспечения полной замены кислорода в помещении согласно требованиям СНиП, можно определить по формуле (3):
Согласно приведенным формулам, единицей измерения кратности воздухообмена является количество полных циклов замены кислорода в комнате в час или 1/ч.
Используя естественный тип воздухообмена можно добиться 3-4 кратной замены воздуха в помещении в течение 1 часа. При необходимости увеличения интенсивности воздухообмена рекомендуется прибегать к использованию механических систем, обеспечивающих принудительную подачу свежего или устранение загрязненного кислорода.
Циркуляция воздуха в зданиях промназначения
При строительстве и планировании зданий под будущие промышленные нужды, необходимо грамотно рассчитать вентиляционные пути сообщения в помещениях и определить процесс циркуляции воздуха. Для этого понадобится такая характеристика, как кратность воздухообмена, которая определяется по табличным данным наличия в пространстве токсичных веществ: оксиды, окиси ацетилена и т.д.
Рассчитывая процесс циркуляции воздуха в здании, учитывается количество выделяемого тепла таким образом, чтобы полученное количество, большее нормы могло удаляться, круглогодично, без трудностей и препятствий.
При таких показателях воздухообмена, организация воздушных путей, достигаются метеорологические стандарты, предусматриваемые нормами санитарии.
Так, непосредственно обустройство и возведение помещений, влияет впоследствии на расчетную кратность воздухообмена, для этого предусматривают специальные работающие проемы, которые можно открыть, гарантирующие возможность получения работниками свежего воздуха и удаление неблагоприятных элементов.
Таблица относительного воздухопотребления по отраслевому назначению
Кратность воздухообмена в помещениях предприятий общественного питания
| № | Наименования помещений | Расчетная температура воздуха, °С | Кратность воздухообмена в час | |
| приток | вытяжка | |||
| 1 | Зал, раздаточная | 16 | По расчету, но не менее 30 м3/ч на чел. | |
| 2 | Вестибюль, аванзал | 16 | 2 | — |
| 3 | Магазин кулинарии | 16 | 3 | 2 |
| 4 | Горячий цех, помещение выпечки кондитерских изделий | 5 | По расчету, но не менее 100 м3/ч на чел. | |
| 5 | Цеха: доготовочный, холодный, мясной, птицегольевой, рыбный, обработки зелени и овощей | 18 | 3 | 4 |
| 6 | Помещение заведующего производством | 18 | 2 | — |
| 7 | Помещение для мучных изделий и отделки кондитерских изделий, бельевая | 18 | 1 | 2 |
| 8 | Помещение для резки хлеба, для подготовки мороженого, сервизная, подсобная | 18 | 1 | 1 |
| 9 | Моечная: столовой, кухонной посуды, судков, тары | 18 | 4 | 6 |
| 10 | Кабинет директора, контора, главная касса, комнаты официантов, персонала, кладовщика | 18 | 4 | 6 |
| 11 | Кладовая сухих продуктов, кладовая инвентаря, кладовая винно-водочных изделий, помещение для хранения пива | 12 | — | 1 |
| 12 | Кладовые овощей, солений, тары | 5 | — | 2 |
| 13 | Приемная | 16 | 3 | — |
| 14 | Машинное отделение охлаждаемых камер с воздушным охлаждением агрегатов | По расчету | По расчету | По расчету |
| 15 | То же, с водяным охлаждением агрегатов | — | 3 | 4 |
| 16 | Ремонтные мастерские | 16 | 2 | 3 |
| 17 | Помещения общественных организаций | 16 | 1 | 1 |
| 18 | Охлаждаемые камеры для хранения: | |||
| мяса | — | — | ||
| рыбы | -2 | — | — | |
| молочно-жировых продуктов, гастрономии | 2 | — | — | |
| полуфабрикатов, в том числе высокой степени готовности | — | — | ||
| овощей, фруктов, ягод, напитков | 4 | 4 | 4 | |
| кондитерских изделий | 4 | — | — | |
| вин и напитков | 6 | — | — | |
| мороженого и замороженных фруктов | -15 | — | — | |
| пищевых отходов | 5 | — | 10 | |
| 19 | Курительная комната | 16 | — | 10 |
| 20 | Разгрузочные помещения | 10 | По расчету | По расчету |
Примечания: 1. Указанные в таблице температуры воздуха в помещениях (кроме охлаждаемых камер) являются расчетными при проектировании систем отопления.
2. В буфетах, барах, коктейль-холлах, банкетных залах, размещаемых в отдельных помещениях, принимается кратность воздуха минус 3.
3. Указанные в таблице температуры воздуха в охлаждаемых камерах поддерживаются круглосуточно в течение всего года. В камерах для одновременного хранения мяса и рыбы или мясных, рыбных полуфабрикатов принимать температуры ±0 °С; для овощных полуфабрикатов +2 °С; для хранения всех продуктов (1 камера в предприятии) ±2 °C.
Нормы воздухообмена различного типа помещений
Главная \ Расчет Нормы воздухообмена
В ходе нашей работы, мы часто сталкиваемся с вопросом о достаточности воздухообмена в жилых помещениях. Мы рады предоставить вам необходимую информацию для самостоятельного вычисления достаточности воздухообмена.
Фактический воздухообмен определяется по формуле м3/ч:
Lф=3600×Vc×F
где Vc – среднее значение скорости воздушного потока, м/с (определяют приборами : анемометрами; термометрами; микроанемометром и др.);
F – поперёчное сечение воздуховода системы(вентканала), м2.
Кратность воздухообмена — величина, показывающая сколько раз обменивается воздух в помещении за один час.
Кратность воздухообмена определяется по формуле:
n = LфVп
где: Vп— внутренний объем помещения, м3.
Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 2.08.01-89, СНиП 31-01-2003, СНиП 2.09.04-87), а также рядом других нормативных документов (СНиП 2.04.05-91, и др.).
Для примера приведем выдержку из СНиП 31-01-2003 пункт 9.2., гласит:
Расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494-96. Кратность воздухообмена в помещениях следует принимать в соответствии с таблицей
| Помещение | Кратность или величина воздухообмена, м3 в час, не менее | |
| в нерабочем режиме | в режиме обслуживания | |
| Спальная, общая, детская комнаты | 0,2 | 1,0 |
| Библиотека, кабинет | 0,2 | 0,5 |
| Кладовая, бельевая, гардеробная | 0,2 | 0,2 |
| Тренажерный зал, бильярдная | 0,2 | 80 м3 |
| Постирочная, гладильная, сушильная | 0,5 | 90 м3 |
| Кухня с электроплитой | 0,5 | 60 м3 |
| Помещение с газоиспользующим оборудованием | 1,0 | 1,0 + 100 м3 на плиту |
| Помещение с теплогенераторами и печами на твердом топливе | 0,5 | 1,0 + 100 м3 на плиту |
| Ванная, душевая, уборная, совмещенный санузел | 0,5 | 25 м3 |
| Сауна | 0,5 | 10 м3 на 1 человека |
| Машинное отделение лифта | — | По расчету |
| Автостоянка | 1,0 | По расчету |
| Мусоросборная камера | 1,0 | 1,0 |
Кратность воздухообмена во всех вентилируемых помещениях, не указанных в таблице, в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.
Второй пример выдержка из СНиП 2.08.01-89* «Жилые здания» в жилых зданиях следует предусматривать вентиляцию с естественным побуждением
. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с таблицей.
Таблица 1. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (СНиП 2.08.01-89*)
| Помещение | Расчетная температура воздуха в холодный периодгода, °С | Кратность воздухообмена или количество удаляемого воздуха из помещения | |
| Приток | Вытяжка | ||
| Жилая комната квартир или общежитий | 18 (20) | — | 3 м3/ч на 1м2; жилых помещений |
| То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже | 20 (22) | — | То же |
| Кухня квартиры и общежития, кубовая: с электроплитами
с газовыми плитами |
18 | — | не менее 60 м3/ч
не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах, не менее 90 м3/ч при 4-комфорочных плитах |
| Сушильный шкаф для одежды и обуви в квартирах | — | — | 30 м3/ч |
| Ванная | 25 | — | 25 |
| Уборная индивидуальная | 18 | — | 25 |
| Совмещенное помещение уборной и ванной | 25 | — | 50 |
| То же, с индивидуальным нагревом | 18 | — | 50 |
| Умывальная общая | 18 | — | 0,5 |
| Душевая общая | 25 | — | 5 |
| Уборная общая | 16 | — | 50 м/ч на 1 унитаз и 25 м/ч на 1 писсуар |
| Гардеробная комната для чистки и глажения одежды, умывальная в общежитии | 18 | — | 1,5 |
| Вестибюль, общий коридор, лестичная клетка в квартирном доме | 18 | — | — |
| Вестибюль, общий коридор, лестичная клетка в общежитии | 16 | — | — |
| Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала | 18 | — | 1 |
| Постирочная | 15 | По расчету, но не менее 4 | 7 |
| Гладильная, сушильная в общежитиях | 15 | По расчету, но не менее 2 | 3 |
| Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии | 12 | — | 0,5 |
| Палата изолятора в общежитии | 20 | — | 1 |
| Машинное помещение лифтов | 5 | — | по расчету, но не менее 0,5 |
| Мусоросборная камера | 5 | — | 1 (через ствол мусоропровода) |
Мы понимаем, что во всем этом не сложно запутаться и поэтому — Наши специалисты всегда готовы помочь вам и довести воздухообмен до нормы в любых помещениях.
Определение воздухообмена согласно кратности воздухообмена в помещении.
Количество вентиляционного воздуха определяется для каждого помещения отдельно с учетом наличия вредных примесей (веществ) или задается по результатам ранее проведенных исследований. Если характер и количество вредных примесей (веществ) не поддаются учету, воздухообмен определяют по кратности:
L = Vпом * Kр (м3/ч),
где Vпом – объем помещения, м3; Кр – минимальная кратность воздухообмена, 1/ч., см. таблицу кратности воздухообмена.
Как определить объем помещения?
Необходимо рассчитать общий объем помещения в кубических метрах. Для этого используется простая формула:
Длина х ширина х высота = объем помещения м3 A x B x H = V (м3)
Например: помещение длиной 7 м, шириной 4 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 7 х 4 х 2,8 = 78,4 м3. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора или приточной установки.
Определение воздухообмена в соответствии с количеством людей в помещении:
L = L1 * NL (м3/ч),
где L1 – норма воздуха на одного человека, м3/ч*чел; NL – количество людей в помещении
20-25 м3/ч на одного человека при минимальной физической активности 45 м3/ч на одного человека при легкой физической работе 60 м3/ч на одного человека при тяжелой физической работе
Определение воздухообмена при выделении влаги:
L= D / ((dv-dn) * ρ) (м3/ч)
где D – количество выделяемой влаги, г/ч; dv – влагосодержание удаляемого воздуха, г воды/кг воздуха; dn – влагосодержание приточного воздуха, г воды/кг воздуха; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Определение воздухообмена для удаления излишков тепла:
L= Q / (ρ * Cp*(tv-tn)) (м3/ч)
где Q – выделение в помещение тепла, кВт; tv – температура удаляемого воздуха, °С; tn – температура приточного воздуха, °С; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Cp – теплоемкость воздуха, кДж/(кг·К) (при 20°С; Cp=1,005 кДж/(кг·К))
Таблица кратностей воздухообмена:
| Кухня квартиры или общежития | 6-8 |
| Ванная комната | 7-9 |
| Душевая | 7-9 |
| Туалет | 8-10 |
| Прачечная (бытовая) | 7 |
| Гардеробная комната | 1,5 |
| Кладовая | 1 |
| Гараж | 4-8 |
| Погреб | 4-6 |
| Промышленные помещения и помещения большого объема | Кратность воздухообмена | |
| Театр, кинозал, конференц-зал | 20-40 м3 на чел. | |
| Офисное помещение | 5-7 | |
| Банк | 2-4 | |
| Ресторан | 8-10 | |
| Бар, кафе, пивной зал, бильярдная | 9-11 | |
| Кухонное помещение в кафе, ресторане | 10-15 | |
| Универсальный магазин | 1,5-3 | |
| Аптека (торговый зал) | 3 | |
| Гараж и авторемонтная мастерская | 6-8 | |
| Туалет (общественный) | 10-12 (или 100 м3 на 1 унитаз) | |
| Танцевальный зал, дискотека | 8-10 | |
| Комната для курения | 10 | |
| Серверная | 5-10 | |
| Спортивный зал | Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя | |
| Парикмахерская (до 5 рабочих мест) | 2 | |
| Парикмахерская (более 5 рабочих мест) | 3 | |
| Склад | 1-2 | |
| Прачечная | 10-13 | |
| Бассейн | 10-20 | |
| Промышленный красильный цех | 25-40 | |
| Механическая мастерская | 3-5 | |
| Школьный класс | 3-8 |
Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:
L= GCO2 / (УПДК-УП) (м3/ч)
где GСО2 – количество выделяющегося СО2, л/ч, УПДК – предельно-допустимая концентрация СО2 в удаляемом воздухе, л/м3, УП – содержание газа в приточном воздухе, л/м3.
| Нормы допустимых концентраций Со2 в воздухе, л/м3 | |||
| В местах постоянного пребывания людей (жилые комнаты) | 1,0 | ||
| В больницах и детских учреждениях | 0,7 | ||
| В местах временного пребывания людей (учреждения) | 1,25 | ||
| В местах кратковременного пребывания людей (учреждения) | 2,0 | ||
| В наружном воздухе: | Населенные пункты (село) | 0,33 | |
| Малые города | 0,4 | ||
| Крупные города | 0,5 |
