Как выбрать проходной выключатель: разбор видов и маркировка

Конструкция и назначение

Внешний вид одоклавишного выключателя Выключатель освещения одноклавишный отличается простотой конструкции и состоит из следующих основных деталей и узлов:

пластикового корпуса, оформленного в виде рамки с закрепленным на ней механизмом переключения;
двух стальных клемм, предназначенных для подключения подводящего и отводящего проводников;
декоративной крышки и широкой клавиши (в некоторых моделях вместо нее предусмотрена кнопка управления).

На пластиковой рамке имеются два крепежных ушка с отверстиями, предназначенные для фиксации прибора в монтажной коробке или непосредственно на поверхности стены.

Клеммы выключателя имеют винтовые зажимы, надежно фиксирующие подводимый и отходящий в сторону распредкоробки проводники.

Устройство одноклавишного выключателя

Gallant

Классические цвета и строгие формы серии Gallant — простое решение для современного интерьера.

Преимущества накладных механизмов Gallant

Запас надежности, заложенный при проектировании, обеспечивает стабильную работу механизмов при скачках напряжения

Серебряные контактные площадки (90% Ag, 10% Ni) предотвращают выгорание контактов выключателей

Широкий температурный диапазон от –40° до +80 °С

Светодиодная подсветка разработана специалистами Werkel по уникальной для накладных выключателей технологии SMD

Корпус механизмов выполнен из негорючего поликарбоната, который обеспечивает высокую прочность и формостойкость

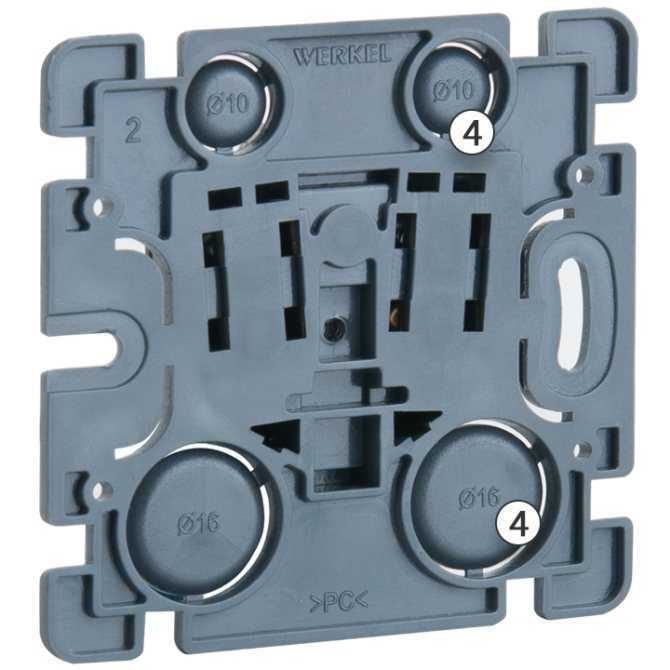

Монтажные отверстия имеют специальную форму и размер для максимально комфортной установки механизма на стену

Заземляющий контакт установлен во все механизмы розеток гальванизация контактов придает эстетичный внешний вид и защищает от коррозии

Отверстия для ввода кабеля из стены ускоряют процесс монтажа

Розетка с крышкой IP44

Двойная розетка IP20

Тройная розетка IP20

Технические характеристики

Тип механизма	Ширина	Высота	Глубина
Выключатели IP20	65 мм	65 мм	30 мм
Выключатели IP44	65 мм	65 мм	44 мм
Розетка 220 В IP20	65 мм	65 мм	40 мм
Розетка 220 В IP44	65 мм	65 мм	53 мм
Двойная розетка 220 В IP20	65 мм	110 мм	40 мм
Тройная розетка 220 В IP20	65 мм	150 мм	40 мм
ТВ-розетка	65 мм	65 мм	40 мм
Вывод кабеля	65 мм	65 мм	40 мм

Вставьте провода в клеммы
Установите механизм
Установите корпус и клавишу

Розетки 220 В

Номинальное напряжение: 250 В
Номинальный ток: 16 А
Степень защиты от пыли и влаги: IP20, IP44
Контактные зажимы: винтового типа
Сечение подключаемых проводов: 0,75–2,5 мм 2
Ресурс: 40 000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

Активная мощность подключаемых к розетке электроприборов не должна превышать 3500 Вт.

Выключатели

Номинальное напряжение: 250 В
Номинальный ток: 10 А
Степень защиты от пыли и влаги: IP20, IP44
Контактные зажимы: винтового типа
Сечение подключаемых проводов: 0,75–2,5 мм 2
Ресурс: 40 000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

Активная мощность подключаемых к выключателю электроприборов не должна превышать 2200 Вт.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

главного узла – основание из металла с контактами для подсоединения и копкой;
крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
внешнего корпуса – панелей из пластика или другого материала;
подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

Если светильник с одной лампой располагается в удаленности от прочих источников света.
Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

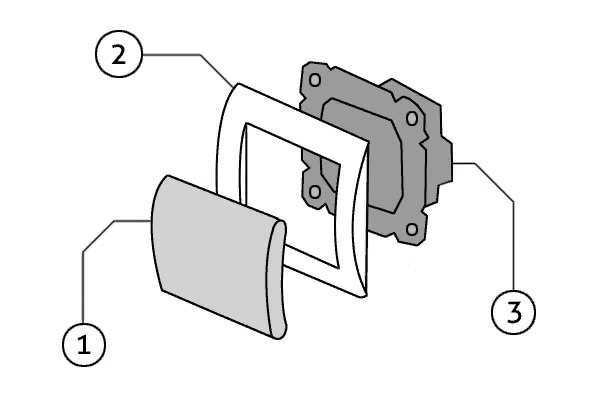

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Обычный переключатель для одной лампы

Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.
Удаление изоляции с проводки Для снятия части внешней изоляции кабеля ВВГнг требуется нож.
Клеммные зажимы.

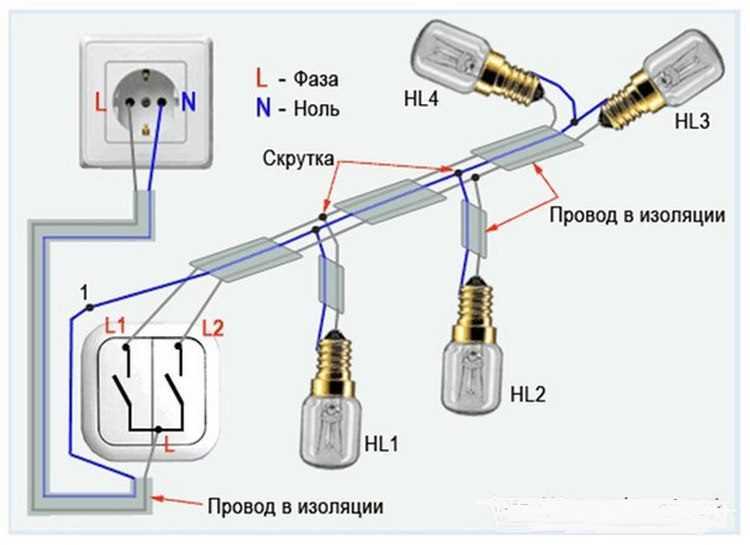

А схема подключения двухклавишного переключателя включает в себя еще один провод. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Понадобятся при устройстве скрытой проводки в штукатурке. Выключатель сенсорный не имеет рычажков — он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.
При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Подключения 2-х клавишного выключателя проходного Рис.
Так как они включаются в разрыв цепи питания лампочки.

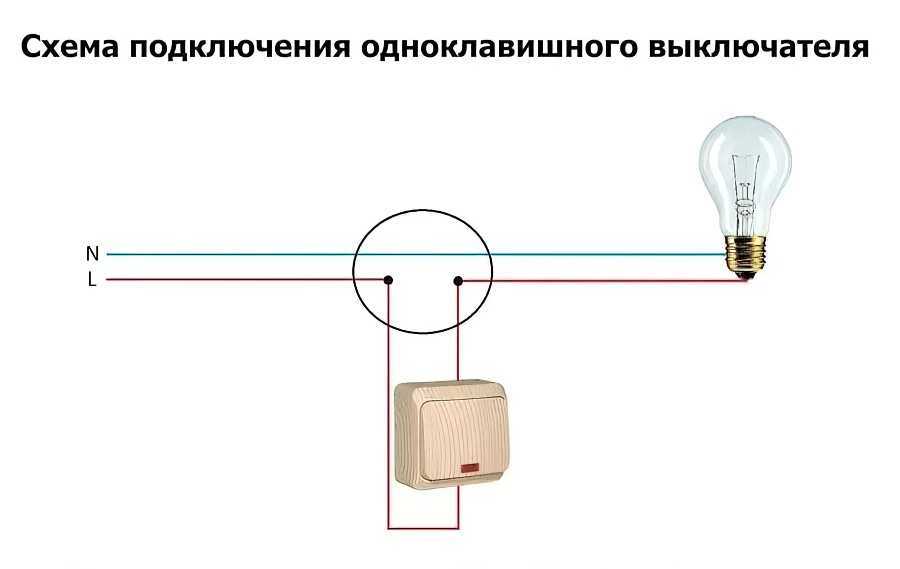

Схема подключения одноклавишного выключателя

https://youtube.com/watch?v=McoyH4e14Lo

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

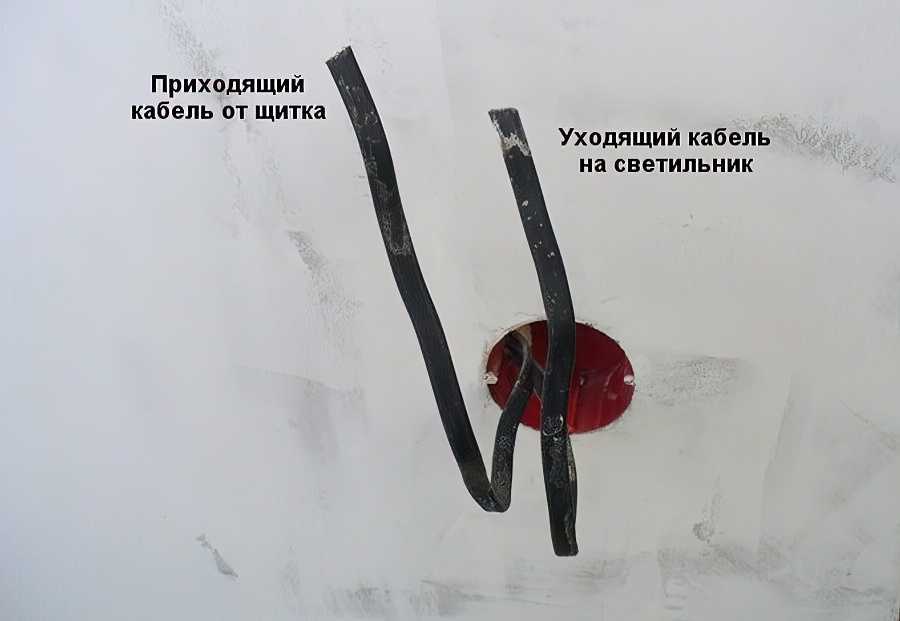

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

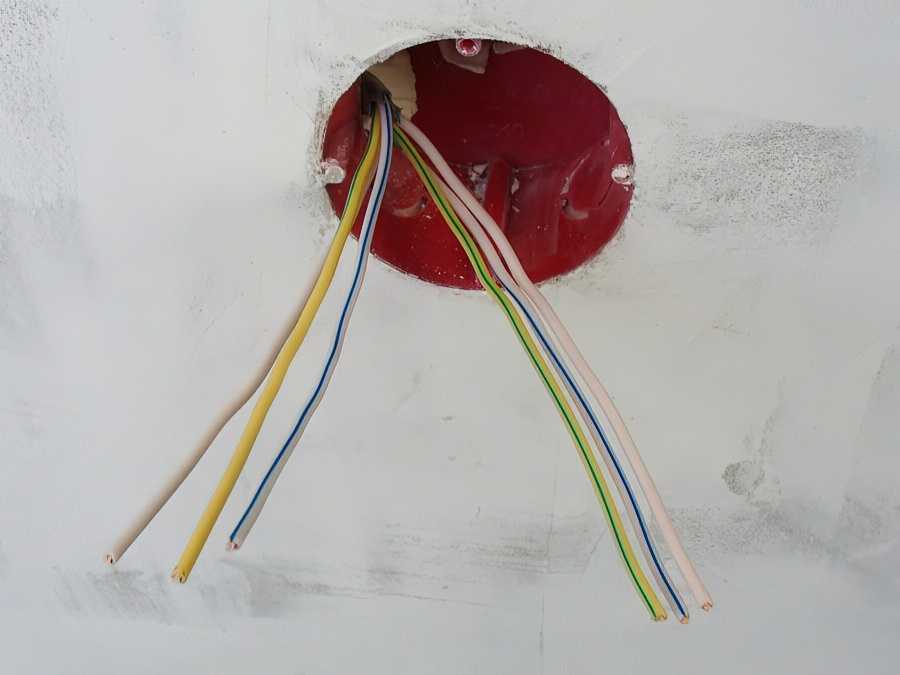

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

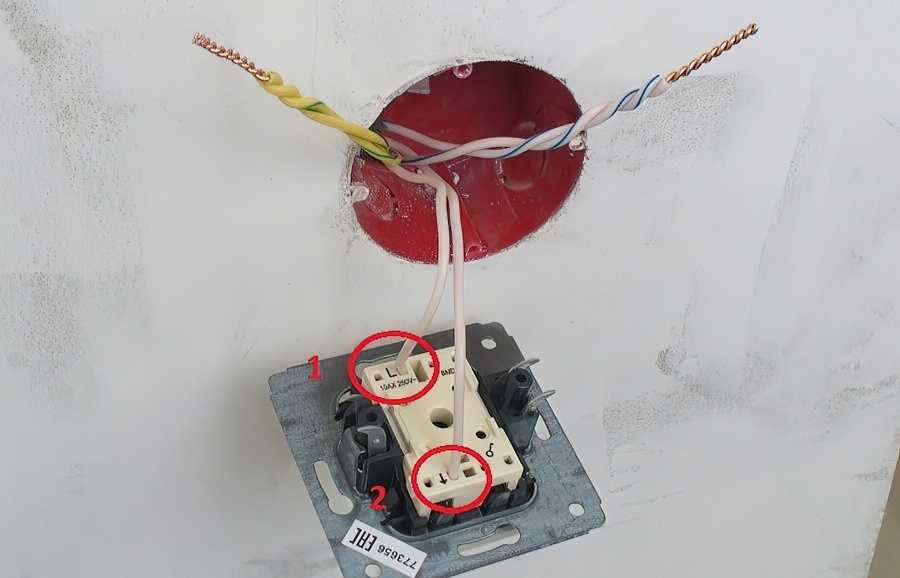

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L, а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки.

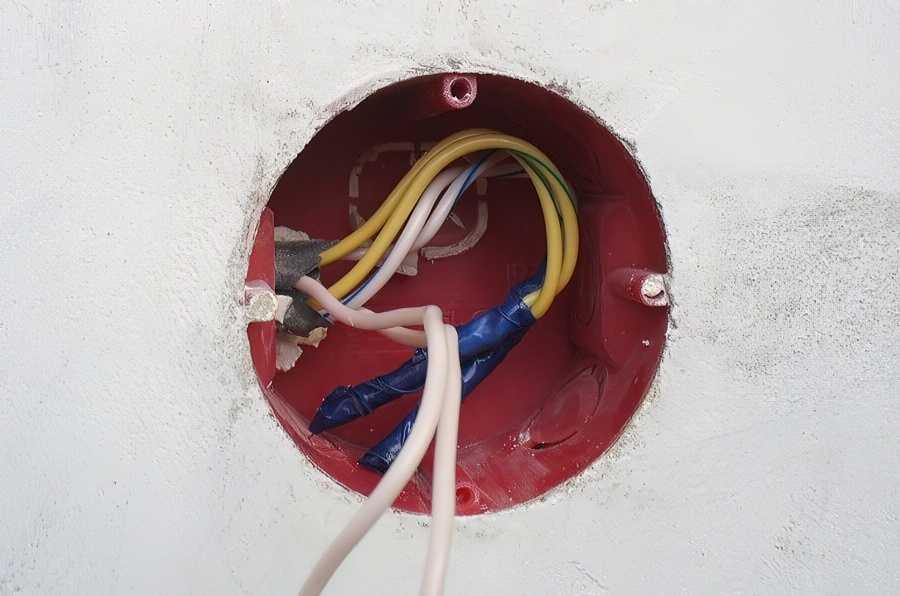

Соединенные провода аккуратно укладываем внутри коробки.

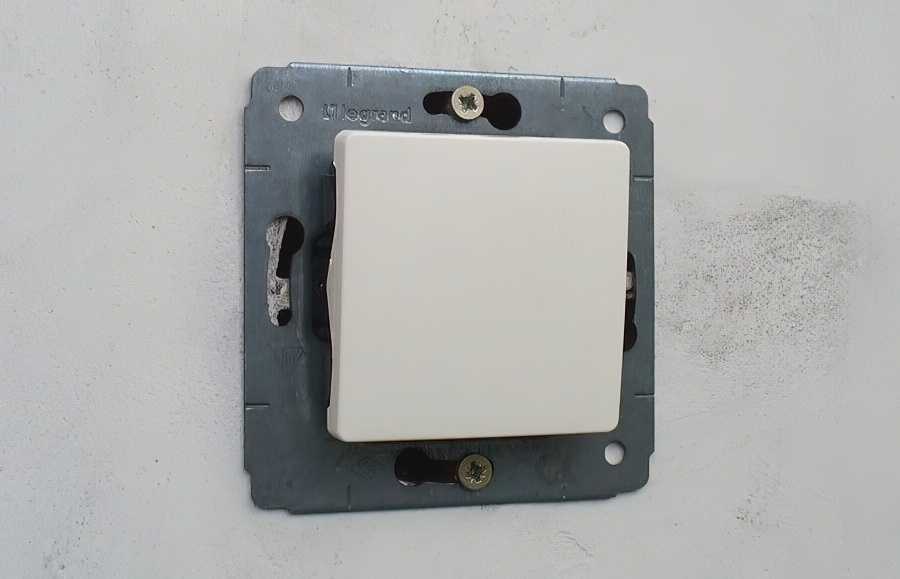

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Установка подрозетника

Монтаж выключателей начинается с установки подрозетников (по-другому их называют монтажными коробками). Это, пожалуй, самая простая часть во всём процессе, никаких особенных строительных навыков здесь не нужно, всё делается легко и просто своими руками.

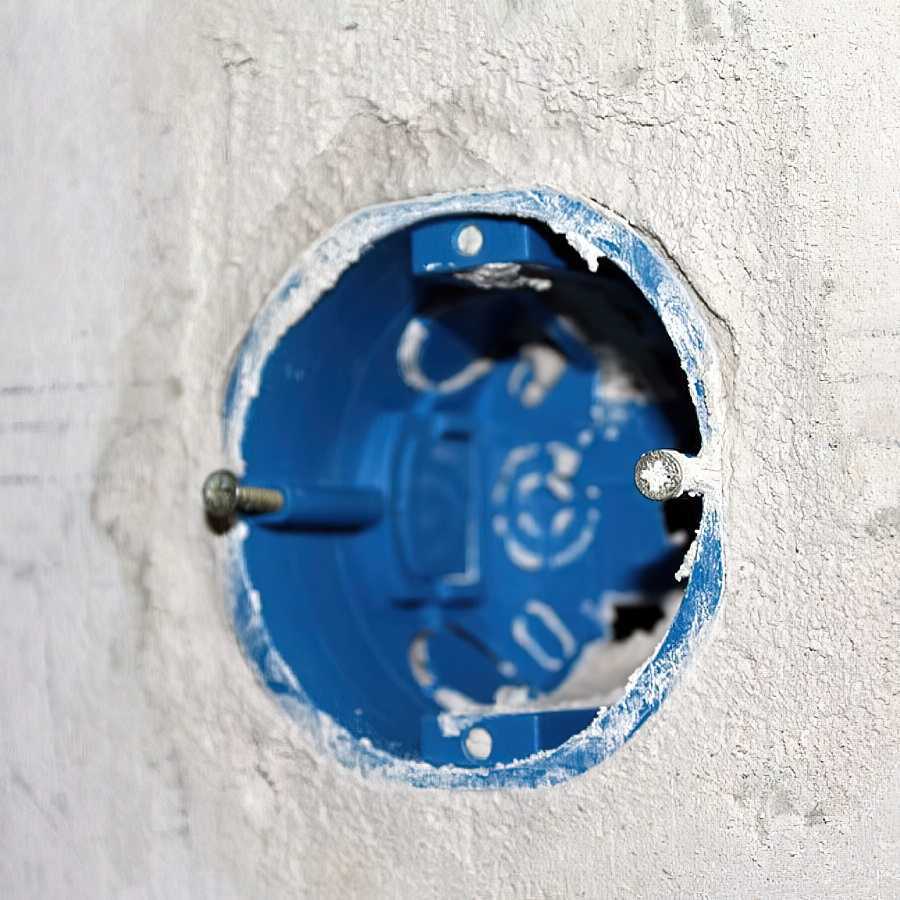

В бетонные, кирпичные, каменные либо блочные стены монтажную коробку устанавливают на гипсовый раствор (в крайнем случае, на штукатурку). Гипсовым раствором намажьте отверстие внутри, быстренько установите подрозетник и замажьте оставшиеся пустые пространства. Гипс застывает за считанные минуты.

Главное, не забыть, что к этому моменту в подрозетник уже должны быть заведены провода!

Когда стены из гипсокартонных листов, то процесс монтажа упрощается. Надо только приобрести специальный подрозетник с крепёжными лапками, вставить его в отверстие и винтами затянуть.

Хорошая видео-инструкция по установке подрозетников:

и по сверлению отверстий под них:

Для чего нужен проходной переключатель

Главная особенность проходного выключателя – это возможность включить свет в одном месте, пройти в другое и там освещение выключить. Так удобно и комфортно может перемещаться сколько угодно людей в любом направлении и последовательности. Оттого устройство и называют проходным. На практике, таким образом очень удобно пройти, например:

из гаража в дом по улице;
проследовать по длинному коридору;
подняться по лестнице с первого этажа на второй;
включить свет у двери спальни, дойти до кровати и выключить его.

Во всех четырех случаях нас выручит пара проходных выключателей. Особенно заметны удобства применения таких устройств в квартирах и домах большой площади. Для управления освещением в более сложных комбинациях с несколькими светильниками и точками управления применяются проходные выключатели с разным количеством клавиш и внутренних схем.

Правила подключения и подготовка к монтажу

Согласно положениям ПУЭ, подключение одноклавишного выключателя в любую сеть выполняется только в разрыв фазного проводника.

Устанавливать его в рассечение нулевой шины категорически запрещается. В противном случае появляется угроза получения удара током при ремонте люстры, например.

Перед тем как подсоединять выключатель к линейным проводникам потребуется основательно подготовиться к этому мероприятию.

Подготовительные процедуры

Правила расположения проводки

На подготовительной стадии проводятся следующие операции:

Выбирается место, подходящее для установки прибора. Основные требования – удобство и безопасность.
Прорисовывается во всех деталях схема подключения выключателя.
Подготавливается комплект инструментов и материалов, без которых невозможно обойтись при проведении монтажных работ.

Место под монтаж выбирается в полном соответствии с требованиями действующих нормативов, а при составлении схемы подводки к выключателю обязательно учитывается направление присоединения.

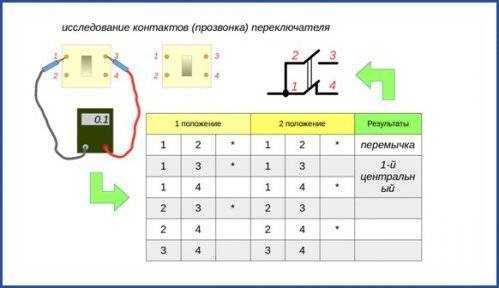

На корпусе снизу и сверху обозначены стрелки, направленные вовнутрь и наружу. Они означают места ввода фазного проводника, идущего от линейного автомата и вывода его продолжения.

При отсутствии стрелок следует руководствоваться другими признаками, указывающими, где у выключателя верх, а где низ. Провод от автоматического выключателя всегда подводится снизу. Для внутреннего или наружного монтажа и последующего подсоединения к сети потребуется следующий комплект инструментов и материалов:

отвертка плоская и крестообразная;
бокорезы монтажные;
коробка установочная для скрытого монтажа;
подрозетник для открытой установки.

Также следует подготовить изоляционную ленту и набор дополнительного крепежа.

Этапы подключения выключателей

В первую очередь:

Составляется схема включения,
Рассчитывается суммарная потребляемая мощность осветительных приборов;
По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами

традиционно

лучше

ещё лучше

дёшево

ПВС

ШВВП

ВВГ

ВВГ-П

ВВГнг

ВВГнг-LS

ППВ

ПВ1

ПВ3

форма

круглая

плоский

круглый

плоский

круглый

плоский

круглый

2-3 жилы

1-жила

Свойства жилы

гибкая

жёсткая

гибкая

изоляция

оболочка

—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

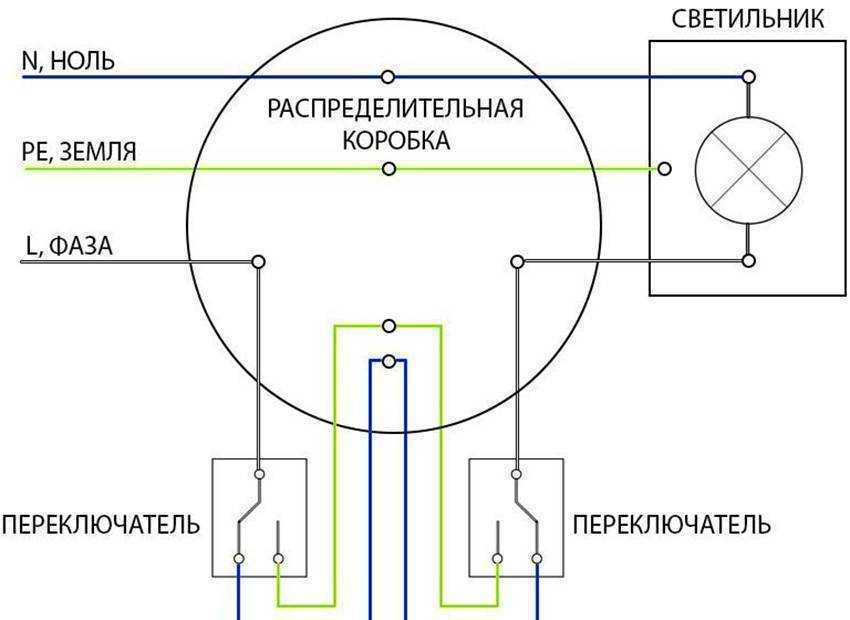

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Gallant

Классические цвета и строгие формы серии Gallant — простое решение для современного интерьера.

Преимущества накладных механизмов Gallant

Серебряные контактные площадки (90% Ag, 10% Ni) предотвращают выгорание контактов выключателей

Широкий температурный диапазон от –40° до +80 °С

Отверстия для ввода кабеля из стены ускоряют процесс монтажа

Розетка с крышкой IP44

Двойная розетка IP20

Тройная розетка IP20

Технические характеристики

Тип механизма	Ширина	Высота	Глубина
Выключатели IP20	65 мм	65 мм	30 мм
Выключатели IP44	65 мм	65 мм	44 мм
Розетка 220 В IP20	65 мм	65 мм	40 мм
Розетка 220 В IP44	65 мм	65 мм	53 мм
Двойная розетка 220 В IP20	65 мм	110 мм	40 мм
Тройная розетка 220 В IP20	65 мм	150 мм	40 мм
ТВ-розетка	65 мм	65 мм	40 мм
Вывод кабеля	65 мм	65 мм	40 мм

Вставьте провода в клеммы
Установите механизм
Установите корпус и клавишу

Розетки 220 В

Номинальное напряжение: 250 В
Номинальный ток: 16 А
Степень защиты от пыли и влаги: IP20, IP44
Контактные зажимы: винтового типа
Сечение подключаемых проводов: 0,75–2,5 мм 2
Ресурс: 40 000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

Активная мощность подключаемых к розетке электроприборов не должна превышать 3500 Вт.

Выключатели

Номинальное напряжение: 250 В
Номинальный ток: 10 А
Степень защиты от пыли и влаги: IP20, IP44
Контактные зажимы: винтового типа
Сечение подключаемых проводов: 0,75–2,5 мм 2
Ресурс: 40 000 циклов
Срок хранения до ввода в эксплуатацию: до 5 лет
Гарантийный срок: 1 год

Активная мощность подключаемых к выключателю электроприборов не должна превышать 2200 Вт.

Назначение и особенности

Выключатель освещения – это особое устройство, позволяющее замыкать и размыкать контакты, оказывая, таким образом, воздействие на электрическую цепь, в состав которой может входить от одного до нескольких электроприборов. Встраиваемые мебельные выключатели мало выступают над окружающей их поверхностью (конструкция оказывается «утопленной» в стену). Именно поэтому они часто используются в шкафах купе, шкафчиках для ванных комнат и кухонь, изготовленных из стандартных материалов. Такие устройства обеспечивают подсветку самой мебели, а также декоративных элементов. Но если освещения требует хромированная мебель, то с установкой врезных моделей могут возникнуть некоторые сложности.

Врезные выключатели могут использоваться для того, чтобы регулировать работу нескольких видов ламп:

накаливания;
энергосберегающих;
люминесцентных;
галогеновых (рассчитанных на напряжение в 12, 24 и 220 В);
светодиодных (отдельных и объединённых в ленты).

Кроме того, у врезного выключателя есть несколько неоспоримых преимуществ:

комфортное использование, связанное с максимальной изоляцией корпуса механизма от температурных воздействий и попадания влаги;
оригинальный внешний вид;
возможность продолжительной эксплуатации.

Однако устранение возможных неполадок в самом устройстве и питающей его сети зачастую может быть связано с определёнными сложностями (это связано со спецификой монтажа).

Способы коммутации

Выключатель с винтовым видом зажима проводов Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.

Механизм с винтовым зажимом

Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.

Механизмы с пружинным контактом

Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.

Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.

Соединение проводников

Способов соединения проводников в коробке несколько:

Если используются одножильные алюминиевые или медные провода, то их можно соединить скруткой и заизолировать ПВХ-лентой, при этом длина скрутки должна быть не меньше 25 мм.
Если провода многожильные (каждая из жил состоит из большого числа тонких проволочек), то их соединяют при помощи специальных клемм. Если клеммы закрытые, то изолировать их не требуется. Выбор типа клемм достаточно широк, но главное требование к ним — это обеспечение надёжного контакта в месте соединения. Кроме того, при выборе необходимо учесть сечение проводов.
Если провода медные, их можно соединить пайкой, а место пайки заизолировать.

Обратите внимание, что нельзя соединять вместе медные и алюминиевые провода. Такое соединение быстро окисляется, начинает греться и становится пожароопасным

Если это необходимо, используйте клеммную колодку, на которой медь и алюминий не будут соприкасаться.

Другие виды приборов

Кроме клавишных, бывают выключатели света, с успехом использующиеся как в домашних, так и в производственных условиях. Разновидности их зависят от особенностей конструктивного строения. По способу включения они бывают:

кнопочными;
веревочными;
поворотными;
ползунковыми.

Вам это будет интересно Что называется фазой и нулем в домашней электросети

В кнопочных конструкциях контакты функционируют совместно с пружинным механизмом: при нажатии они смыкаются, а при повторном воздействии — размыкаются. Обычно такие устройства устанавливаются на настольных лампах и настенных светильниках. Цена таких моделей несколько дороже, чем у клавишных механизмов.

Изделия, включаемые с помощью веревки, представляют собой переделанные кнопочные модели. В них переключение происходит за счет рычага, один конец которого нажимает на кнопку, а ко второму привязана веревка или цепочка. Их преимуществом считается то, что светильники очень легко включить в темноте даже ребенку.

У поворотных выключателей света принципиальная схема сходна с клавишными аппаратами. Они обладают двумя фиксированными положениями, которые достигаются поворотом специального рычага. Конструктивно такой механизм выпускается в одиночном исполнении и используется довольно редко — только при монтаже открытой электропроводки.

Одной из простых конструкций считается ползунковый механизм, где включение осуществляется за счет смещения контактного ползунка в одну сторону. При обратном перемещении маленькая защелка перестает удерживать контакты, и они под воздействием пружины разъединяются. Обычно такой механизм используется для включения переносных осветительных устройств.

Назначение аппаратов

Любой бытовой электрический выключатель подключается в разрыв фазного провода. То есть на вход и выход подсоединяется проводник под напряжением, а нулевой провод остается целым. При подключении обоих проводов произойдет короткое замыкание электрической проводки. Для комнатного освещения применяются разные конструкции приборов, основным назначением которых считается:

размыкание электрической сети;
подача напряжения на светильник.

Обычно освещение включается и выключается пользователями вручную. Комнатные аппараты конструктивно предназначены для работы в электропроводке дома при номинальных параметрах сети, они не осуществляют отключение при больших нагрузках и коротких замыканиях. Для этого предназначены автоматические выключатели, устанавливаемые на входе в помещение. В их конструкцию входят:

расцепители тока;
устройства отсечки;
механизмы гашения дуги.

Любые световые выключатели выпускаются под определенные параметры тока и напряжения. Конструктивно они отличаются способом установки, подсоединением проводов, степенью защиты от пыли и влаги, методом управления.

Чаще всего провода подсоединяются к клеммам приборов винтовыми зажимами. Некоторые последние модели обладают пружинными клеммниками, которые позволяют ускорить монтаж электрооборудования.

Меры безопасности

Основная мера безопасности при обустройстве проводки – все действия выполнять при снятом напряжении. Если система освещения делается с нуля, то подключение питающего провода к автоматическому выключателю выполняется в последнюю очередь. Если выполняются работы по реконструкции или ремонту уже существующей схемы, надо выполнить технические мероприятия:

отключить автоматический выключатель (или рубильник) системы освещения;
принять меры для исключения самопроизвольного или ошибочного включения– отсоединить питающий провод от клеммы автомата;
если система электроснабжения выполнена по принципу TN-S, то отключенный провод надо подсоединить к шине заземления;
проверить отсутствие напряжения на фазном проводе.

Правила охраны труда при работе в электроустановках также предписывают использование диэлектрических перчаток, ковров, изолированного электроинструмента. Вряд ли у кого-то в быту найдутся испытанные в лаборатории средства защиты, но по возможности их надо использовать. Безопасности много не бывает. По крайне мере, следить за состоянием изоляции ручного инструмента можно визуально. При таком подходе вероятность поражения током во время работы будет минимальна, монтаж будет произведен безошибочно, быстро, прослужит долго и надежно.

Что вам понадобится

Подрозетник
Выключатель
Провод двух- или трехжильный сечением 1,5 мм
Соединительные зажимы
Инструмент для снятия изоляции – стриппер или нож
Длинногубцы
Тестер напряжения
Отвертка

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим

трехжильный

кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Где применяется одноклавишный выключатель?

Внутреннее устройство стандартного одноклавишного выключателя предполагает наличие источника и потребителя электричества, ими выступают сеть 220 В и светильник. Чтобы выполнять включение и отключение устройства, необходимо наличие отключающего элемента между данными компонентами системы.

Одноклавишный выключатель подключается в фазовую линию электросети по последовательному соединению. Включение его в разрыв нуля не рекомендовано, поскольку такая схема небезопасна при работе электрической техники. Причиной ошибки такого способа монтажа является тот факт, что при установке устройства в разрыв нуля лампа останется под напряжением даже в отключенном состоянии выключателя. В случае прикосновения к прибору, человека может ударить током.

Устройство одноклавишного выключателя для подключения лампы освещения предполагает использование распределительной коробки, где осуществляется коммутация. К ней подсоединено 6 проводников, по двум из которых идет напряжение питания 220 вольт, и по две линии идут к лампе и одноклавишному выключателю.

Смотрите это видео на YouTube

Использование одноклавишных выключателей целесообразно в ситуациях, когда требуется выполнить коммутацию провода для питания одной лампы или светильника. Если же необходимо подключить люстру с большим числом ламп, тогда рекомендуется устанавливать устройство с несколькими клавишами, отвечающими за определенные лампы в люстре.

Степень защиты корпуса

Степень защиты может наноситься непосредственно на корпус изделия Выбирать корпус следует в соответствии с условиями эксплуатации включателей и выключателей света. Корпуса производят с разными степенями защиты. Например, для установки на улице и в сухом помещении показатель будет существенно отличаться. Разработан специальный ГОСТ, в соответствии с которым определяются характеристики производства внешних панелей.

Определить степень защиты выключателя можно по маркировке. На корпусе отмечается латинскими буквами IP и цифрами. Значение показывает устойчивость прибора к влажности, попаданию пыли и грязи. Также соответствующая отметка есть в технических документах к устройству.

Наиболее низкий уровень обозначается IP00, самый высокий показатель – IP68. Первая цифра указывает на степень защищенности от пыли, вторая – от влаги. Приборы первого значения не имеют защиты от внешних условий. Последние могут работать при высокой влажности, например, в банях и ванных комнатах, а также на улице.

Основное назначение выключателя

Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.
