Обозначения на пульте кондиционера: расшифровка кнопок и режимов

Режимы кондиционера и их обозначения

Для удобной настройки работы кондиционера, сплит-система оснащена несколькими разными режимами, которые различаются функциями и назначением. Любой из режимов можно выбрать нажатием на пульте ДУ кнопки Mode, Set и Select. Как правило, они располагаются непосредственно под дисплеем пульта.

Режим Cool

Cool переводится как «прохлада», «охлаждение». Режим активируется при необходимости снизить температуру воздуха в помещении. У большинства моделей климатической техники он обозначается пиктограммой в виде снежинки.

Также на дисплее пульта может высветиться соответствующая надпись или указывающая на нее стрелка. Минимальная отметка по термометру составляет 16° С. Контроль температуры воздуха в помещении выполняется с помощью датчика, встроенного в кондиционер (кроме режима Feel).

Режим Heat

Кнопка Heat (в переводе с английского – «нагрев», «тепло») предназначена для включения режима обогрева, если он предусмотрен в конкретной модели сплит-системы. Максимальная отметка температуры при обогреве помещения составляет 30° С.

Если кондиционер до этого был выключен, потребуется около пяти минут для начала нагрева воздуха. Переход устройства с охлаждения к обогреву составляет до 10 минут, в зависимости от модификации оборудования.

Режим Fan

Режим Fan (в переводе с английского – «вентилятор») обеспечивает равномерную температуру воздуха в помещении.

При включении опции на пульте загорается диод, а на дисплее появляется соответствующая надпись или изображение вентилятора.

Режим Dry

Режим Dry (в переводе означает «сухой», «осушение») используется для снижения уровня влажности воздуха. С его помощью можно предотвратить появление в комнате плесени или грибка.

Принцип работы оборудования при включении кнопки Dry заключается в охлаждении воздуха на 1-2° С и его медленном прогоне через радиатор. Образовавшийся конденсат собирается в лотке и отводится на улицу через дренаж.

Режим Feel

Режим Feel (в переводе с английского означает «ощущение») — опция кондиционера, которая при помощи искусственного интеллекта определяет комфортную для пользователя температуру, основываясь на его предыдущих настройках и предпочтениях.

После запуска режима микропроцессор сплит-системы установит нужный параметр и запомнит его для дальнейшего использования. Кондиционер будет автоматически регулировать свои рабочие параметры, чтобы добиться уровня температуры, который был сохранен в памяти процессора при прошлой настройке.

Пульты от некоторых моделей кондиционеров оснащены встроенными датчиками для фиксирования показателей температуры. Устройство регулирует свою работу в соответствии с параметрам, полученными от датчиков.

Коды управления кондиционерами: инструкция по настройке универсального пульта

Потеря или поломка пульта управления от кондиционера всегда вызывают целую массу проблем, ведь включить оборудование без него просто невозможно. Согласитесь, далеко не всегда реально подобрать оригинальный пульт к конкретной модели кондиционера, особенно если модель давно устарела.

В данном случае покупка универсального пульта управления является чуть ли не единственным выходом из ситуации. С его помощью можно управлять любым устройством, используя при этом коды управления кондиционерами, прописанные в инструкции к пульту. Для правильного дистанционного управления вам понадобится настроить устройство под модель вашего оборудования.

Настройка универсального пульта не требует особых знаний или навыков, поскольку имеет общий алгоритм. Далее в статье будет представлена подробная инструкция, позволяющая быстро настроить пульт под конкретную модель.

Внешне универсальный пульт совершенно ничем не отличается от оригинального приспособления для управления агрегатом.

Пластиковый корпус оснащен небольшим дисплеем, на котором отображаются все используемые команды. Все кнопки, отвечающие за стандартные функции техники, подписаны английскими словами.

Качественный пульт от проверенного производителя может работать с более чем 4 000 моделей кондиционеров, при этом недорогие устройства – с 1 000 разных сплит-систем

Главная особенность универсальных пультов заключается в большом количестве установленных частот передачи инфракрасного луча, при этом каждый из них соответствует конкретной модели оборудования. Узнать, подходит ли конкретный пульт к вашей климатической технике, можно из инструкции к изделию.

Такой пульт позволяет не только включать и выключать Сплит-систему, но и регулировать направление воздушного потока, температуру охлаждения и подогрева воздуха.

Помимо этого, практически любой универсальный пульт для управления кондиционером имеет следующие функции:

HEAT – активирует функции обогрева помещения до 30 °С.
COOL – включает команду охлаждения комнаты до 18 °С, при этом температурный показатель может варьироваться в зависимости от модели устройства.
DRY – снижает уровень влажности в охлажденном помещении путем уменьшения оборотов вентилятора.
FAN – регулирует частоту вращения вентилятора в зависимости от потребностей пользователя.
AUTO – включает автоматический режим поддержания оптимальной температуры внутри помещения.

Универсальные пульты отличаются невысокой стоимостью, чего нельзя сказать о покупке оригинального пульта.

При выборе более дорогой модели можно быть уверенным в том, что такой универсальный пульт поддерживает работу практически со всеми брендовыми моделями.

В отличие от оригинального устройства управления, универсальный пульт не сможет активировать такую функцию, как подмес атмосферного воздуха

Все так называемые “навороты” будут отсутствовать при управлении универсальным пультом.

В данном случае можно приобрести новый оригинальный пульт, или же выбрать более подходящую модель универсального устройства, обратившись за консультацией к работникам сервисного центра.

Основные функции и их обозначения

За какие функции отвечает пульт управления у сплит-системы? Это:

установка основных режимов работы: охлаждение, обогрев, вентиляция, осушение, авторежим;
установка дополнительных режимов типа TURBO, ионизации воздуха, оттаивания, таймера;
настройка нужной температуры;
корректировка скорости вращения вентилятора;
настройка движения жалюзи (у некоторых моделей сплит-систем пультом управляются и горизонтальные, и вертикальные ламели).

Любой пульт ДУ от кондиционера имеет стандартные обозначения всех режимов и функций, которые нанесены на кнопки в виде так называемых иконок (значков) или надписей и отображаются на панели индикации.

основные клавиши

Какие существуют кнопочные обозначения на пульте кондиционера сплит-системы?

OnOff или Power – запуск и отключение прибора;
Mode – установка основных режимов (при последующем нажатии выбирается следующий режим);
Swing и Air Direction – покачивание шторок и выбор направления;
Fan – режим скорости вентилятора (повторное нажатие этого значка на пульте кондиционера приводит к переходу на другую скорость вращения);
Timer – режим запуска и отключения по установленному времени;
Sleep – функция сна, которая активна только при обогреве или охлаждении;
Clean Air – ионизация воздуха;
Turbo или Full Power – запуск на максимальной мощности;
Display – просмотр текущих параметров на дисплее или его полное отключение;
Set или Ok – подтверждение выбора параметров;
Reset – сброс всех текущих настроек;
Lock – блокировка кнопок.

Такой значок в пульте кондиционера, как Clean обычно обозначает клавишу, ответственную за дополнительную очистку (осушение) комнатного блока после работы. Она помогает избежать размножения бактерий во влажной среде, а, следовательно, и появления запаха. Клавиши Led или Lighting встречаются тоже не у всех сплит-систем. Они отвечают за подсветку дисплея.

Дополнительные обозначения

Помимо перечисленных кнопок существуют еще такие значки в пультах кондиционеров, как:

«+» и «—» – отвечают за выставление температуры или таймера;
треугольники вверх и вниз – чаще отвечает за температурные параметры.

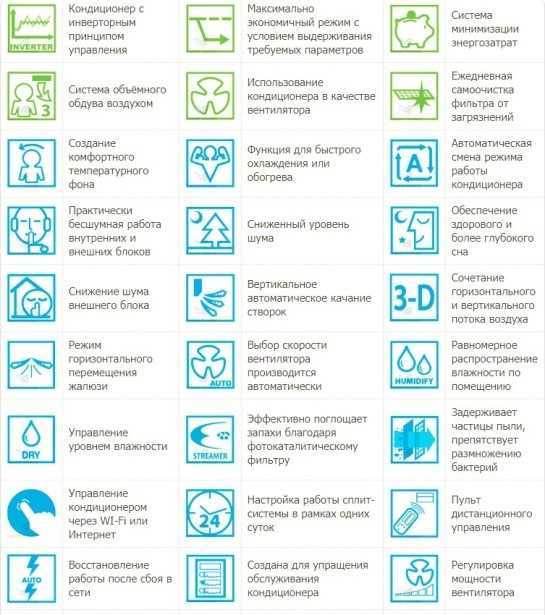

Некоторые кнопки заменяются значками в пультах кондиционеров изначально. Например, Timer обозначается кнопкой с изображением циферблата часов, а Display может значиться как «домик с термометром». Нередко за основные режимы отвечают иконки от пульта кондиционера, такие как «солнышко» – тепло, «снежинка» – холод, «капелька» – осушение, «вентилятор» — обдув без охлаждения и обогрева.

Если прибор исправен, то при нажатии на кнопки загораются индикаторы, говорящие о передаче сигнала на внутренний блок, а на индикаторной панели пульта управления от кондиционера будут высвечиваться соответствующие иконки или другие символические обозначения.

Инструктаж по настройке универсального пульта

Независимо от модели, все универсальные устройства настраиваются по одному и тому же принципу, который заключается в вводе необходимого кода в память пульта. В идеале, к пульту прилагается инструкция с таблицей кодов под разные модели климатического оборудования. Настройка пульта производится в двух режимах – автоматическом и ручном.

Автоматический режим особенно удобен в том случае, если вы не знаете, к какой модели принадлежит ваш кондиционер, или же его наименования попросту нет в таблице кодов. В любом случае, первое, что вам потребуется сделать, так это тщательно изучить инструкцию, которая прилагается к пульту.

Настройка пульта в ручном режиме

Некоторые пульты можно настроить только в ручном режиме, на что может уйти около 2 часов.

После того как вы изучили инструкцию, вам понадобится самостоятельно запрограммировать кондиционер, вручную подбирая коды, прописанные в графе производителя вашего климатического оборудования.

Для каждого производителя кондиционера представлено порядка 6 разных кодов, которые вам предстоит вручную ввести для настройки универсального устройства

Вставьте батарейки в пульт и включите его путем нажатия на соответствующую кнопку. Далее на нем должны загореться основные режимы работы вашего климатического оборудования. Также следует заранее найти название вашей техники, чтобы ввести соответствующий код для настройки пульта.

Нажмите на кнопку “Select”, после чего введите первый код из таблицы, указанный после названия бренда. В данном случае ввод кода производится при помощи кнопок с цифрами на пульте. Повторно зажмите “Select”, и подтвердите действие нажатием кнопки “ОК”.

Далее потребуется провести проверку всех режимов работы кондиционера с нового пульта. Если основные функции не работают, то следует попробовать ввести следующий код из таблицы. Возможно, придется повторять это действие несколько раз, пока вы не найдете нужный код.

Автоматический режим настройки пульта

Если кода для вашей сплит-системы не оказалось в представленной таблице, то вам следует произвести настройку устройства в автоматическом режиме.

Данный способ отличается от предыдущего только тем, что вам не придется вручную вводить все коды.

Перед покупкой универсального пульта обязательно убедитесь в том, что помимо ручного режима, он поддерживает и автоматический поиск кодов

Направьте пульт на технику таким образом, чтобы она могла принимать все его команды. Зажмите кнопку “Select”, и удерживайте ее на протяжении 30 секунд. За это время устройство перейдет в режим автоматического поиска кода, посылая команды и перебирая все возможные коды, начиная от 0001.

После того, как пульт начнет управлять кондиционером, вы услышите характерный сигнал, исходящий от климатического оборудования. Для остановки процесса сканирования кодов нажмите любую кнопку пульта, после чего при помощи пульта проверьте, работают ли все команды кондиционера.

Если пульт только частично управляет вашим кондиционером, не переключаясь при этом между режимами его работы, то вам следует запустить процесс поиска кода повторно. Делать это придется ровно до тех пор, пока пульт не будет управлять Сплит-системой корректно.

Пульт перестал работать после настройки кода

Даже после нахождения правильного кода может возникнуть такая ситуация, что пульт полностью перестает работать. Прежде всего, следует проверить, Подключен ли кондиционер к сети.

Если кондиционер включен в систему, и никаких сбоев в подаче электроэнергии не было, важно проверить, не сбился ли заданный вами код

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Если пульт работает, попробуйте снова задать автопоиск кода или введите его самостоятельно. И только в том случае, если пульт и кондиционер не реагируют, проблема может заключаться в поломке климатической техники.

Если Вы уже подобрали и настроили код в ПУ, но в процессе эксплуатации он перестал работать

Проверьте есть ли питание на кондиционере, включен ли он в сеть 220, включен автомат или розетка, это можно сделать с помощью кнопки включения кондиционера в автоматическом режиме, которая находится под лицевой крышкой кондиционера внутреннего блока,
Проверьте, не сбился ли код, соответствует он заданному Вами,
Проверьте на какой режим включен кондиционер, соответствует заданному?
Проверьте не сели ли батарейки, есть возможность того что сели батарейки и сигнал подается, но слабый и его недостаточно,
Сигнал может отбиваться из-за влияния электро-приборов в вашей квартире, или из вне,
Если все вышеперечисленно выше не помогло, выключите кондиционер из питания и включите через пять минут.
Если Вам не помог не один совет который указан выше есть возможность того что кондиционер не исправен.
Если Вы уже подобрали код настроили ПУ и в процессе эксплуатации он перестал работать;
Проверьте есть ли питание на кондиционере, включен ли он в сеть 220, включен автомат или розетка, это можно сделать с помощью кнопки включения кондиционера в автоматическом режиме, которая находится под лицевой крышкой кондиционера внутреннего блока,
Проверьте, не сбился ли код, соответствует он заданному Вами,
Проверьте на какой режим включен кондиционер, соответствует заданному?
Проверьте не сели ли батарейки, есть возможность того что сели батарейки и сигнал подается, но слабый и его недостаточно,
Сигнал может отбиваться из-за влияния электро-приборов в вашей квартире, или из вне,
Если все вышеперечисленно выше не помогло, выключите кондиционер из питания и включите через пять минут.
Если Вам не помог не один совет который указан выше есть возможность того что кондиционер не исправен.

Правильное использование ПУ

Эти дистанционные устройства придаются к каждой модели. На сегодня выпущено множество различных вариаций, но надписи и функции на кнопках аналогичные. Большинство пользователей не читают инструкцию, а пользуются только кнопкой пуска и настройкой температуры. Но на ПДУ есть множество других клавиш. Расскажем об их названиях и основных функциях.

Power, в некоторых ПУ on/off — включение/выключение изделия.
Mode: нажав ее один раз, вы переводите устройство в автоматический режим подачи воздуха, дважды — изделие будет работать в режиме cool.
Swing: включается режим колебательного движения жалюзи для рассеивания воздушного потока по всему пространству.
Dry, что означает сухой — устройство работает на средних оборотах.
Fan (веер, опахало) — кондиционер работает медленнее или быстрее.
Turbo: максимальные обороты и производительность.
Temp: клавиша регулировки температурного режима холод/тепло.
Smart Saver (умная экономия) — при достижении оптимальной температуры изделие отключается и работает в режиме вентилятора.
Auto Clean: обеззараживаются и высушиваются все детали устройства. Нажимая эту клавишу один раз в три дня (при этом изделие работает не более получаса), вы позволяете ему самостоятельно избавиться от излишков влаги.
Sleep: перевод кондиционера в полуспящий режим, холодный воздух распространяется по потолку, используем ночью.
On Timer: включение таймера.
Off Timer: отключить время.
Clean Air: процесс ионизации воздушного потока.
Ok: клавиша подтверждения выбранных параметров.
Cancel: отмена выбранной команды.
Reset: сброс всех настроек.
Lock: блокировка кнопок (защита от детей).

Руководство по использованию универсального пульта для кондиционеров КТ—9018Е

Описание продукта

КТ-901БЕ имеет запатентованный дизайн и настройку кодов.

Вставьте код и пользуйтесь, это займет пару минут, Пульт имеет точные часы, таймер включения и выключения память настроек, а также оригинальные функции, поэтому пользоваться им очень удобно

Подготовка

Установите батарейки, в пульт соблюдая полярность.

Найдите код вашего устройства в таблице кодов на фото которое выше, Существует много кодов для каждого бренда. Сперва попробуйте первый код в группе, если после этого пульт не управляет устройством или выполняет не все функции, попробуйте следующий и так до тех пор, пока не найдете код, при котором пульт будет управлять вашим кондиционером. Например для вашего кондиционера вы вводите код 0235, если кондиционер не реагирует, вводите следующий код и тд.

Нажмите кнопку Select, строчка c кодом на дисплее универсального пульта от кондиционера моргнет один раз, введите 4х-значный код, который вам нужен. Например, 0288. Нажмите кнопку 0 на дисплее она перестанет мигать, а оставшиеся три цифры будут мигать, затем 2, оставшиеся две цифры будут мигать, потом 8, одна цифра мигает и наконец последнюю цифру 8. Все четыре цифры 4х-значного кода перестали мигать, код введен и нажмите Select. Пульт запрограммирован и цифровые кнопки пульта теперь работают в обычном режиме и выполняют оригинальные функции Пульт готов к работе, вы можете управлять своим кондиционером.

После того, как ваш кондиционер включен, убедитесь. Что универсальный пульт кондиционером корректно им управляет.

Инструктаж по настройке универсального пульта

Настройка пульта в ручном режиме

Некоторые пульты можно настроить только в ручном режиме, на что может уйти около 2 часов.

Автоматический режим настройки пульта

Данный способ отличается от предыдущего только тем, что вам не придется вручную вводить все коды.

Пульт перестал работать после настройки кода

Даже после нахождения правильного кода может возникнуть такая ситуация, что пульт полностью перестает работать. Прежде всего, следует проверить, подключен ли кондиционер к сети.

Если кондиционер включен в систему, и никаких сбоев в подаче электроэнергии не было, важно проверить, не сбился ли заданный вами код. Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Тонкости работы пульта управления (ПУ)

Для большего удобства современные кондиционеры оснащены дополнительной функцией, настройкой параметров пультом управления. Он обеспечивает возможность из любой точки в помещении выполнить регулирование климата помещения.

Сегодня существует 2 типа пультов управления, основным различием которых является принцип передачи сигнала:

При помощи инфракрасного излучения.
Посредством стационарной проводки.

Настроить работу кондиционера при помощи ПУ обеспечивает своевременное выявление ошибок работы, отображающихся на табло. Следует отметить, что каждая поломка имеет собственное звуковое и световое сопровождение.

Кондиционеры настенного типа. Способ эксплуатации

При установке кондиционера предусмотрите место для пульта дистанционного управления. Далее нужно закрепить держатель и вставить само контрольное устройство.

Важно! Не подвергайте пульт дистанционного управления воздействию прямых солнечных лучей и экстремальных температур. Для очистки передатчика и приемника используйте мягкую ткань

Не храните несколько контроллеров в одном месте.

Важные моменты в эксплуатации настенных устройств указаны в сопроводительной документации. Например, в инструкции к пульту дистанционного управления кондиционером LG Neo Plasma приведены базовые настройки режимов работы. Для этого используйте:

Кнопки включения / выключения. Если операция прошла успешно, раздастся звуковой сигнал.
Выбор режима работы. Нажатие этой кнопки отображает режимы в определенном порядке.
Контроль температуры в помещении. Чтобы выполнить эту команду, выберите температуру из доступного диапазона.
В инструкциях к пульту дистанционного управления для кондиционера LG описывается операция по установке скорости вентилятора. При каждом нажатии кнопки режим вращения меняется.
Доступны также режим осушения (при выборе кондиционер работает в режиме снижения влажности приточного воздуха) и автоматический режим (для моделей «только охлаждение»).

Функция самоочистки (опция) доступна в современной технике. Пока запускается эта программа, кондиционер прекращает охлаждение (обогрев) комнаты, а внутренний вентилятор продолжает работать около 30 минут в режиме очистки. Своевременная очистка систем вентиляции обеспечивает надежную работу механизмов и высокое качество подаваемого воздуха.

Крепление для пульта

Многие привыкли к тому, что устройства ДУ хранятся в любом удобном месте. Именно из-за этого они теряются или выходят из строя. Гораздо удобнее использовать крепление для пульта от кондиционера, которое прилагается в комплекте. Оно выполнено в виде пластикового чехла, крепящегося на стену с помощью небольших винтов или гаек.

Одним из вариантов крепления пульта кондиционера может стать приобретение пластиковых липких крючков-держателей. Эти устройства универсальны и походят не только под приборы ДУ от климатической техники.

Если в комплекте крепление для пульта кондиционера отсутствует, его можно сделать самостоятельно, закрепив на стене подходящий по размеру дюбель-гвоздь и повесив устройство на него.

Основные функции кондиционеров

В прежние времена кондиционеры поддерживали только одну функцию – холод. Современные же модели имеют более широкий спектр работы, в который может входить обогрев, просушка и прочие функции.

Разновидности режимов:

Охлаждение помещения.
Нагрев помещения.
Просушка воздуха.
Вентилирование воздуха.
Автоматический режим работы.

Охлаждение Является наиболее востребованной функцией, и основной причиной приобретения климатического оборудования. Настроить режим охлаждения помещения легко при помощи пульта. Таким образом, исчезает необходимость устанавливать стульчик под оборудование. На пульте управления эта функция означает «cool».

Обогрев Холодное время года, особенно межсезонье, когда отопительный сезон ещё не начался, а температура в помещении уже достаточно низкая, используется функция «heat». Устанавливая температуру, система, достигнув заданных параметров, переходит в режим ожидания.

Просушка воздуха (dry) Этот режим используется зачастую в зимнее время года или дождливую погоду. Используя функцию «dry», оборудование работает над осушкой воздуха в помещении. Как известно параметры влажности в помещении оказывают прямое влияние на скорость распространения бактерий, количество заболевших и не только, наиболее востребованной режим «dry» является в помещениях офисного типа, торговых центрах, домах. На пульте управления «dry» имеет визуальное обозначение «капля».

Вентиляция помещения Для этого режима задействован исключительно внутренний блок системы, обеспечивающий циркуляцию воздуха комнатой температуры. На пульте имеет обозначение «fan», изображение – вентилятор.
