Схема элеваторного узла отопления: принципиальная схема системы теплоузла, элеватор теплового узла, устройство

Схемы подключения

Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:

С регулятором расхода воды

Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.

Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления

Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.

С регулирующим соплом

Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.

Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора

При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.

Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора

К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.

С регулирующим насосом

Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.

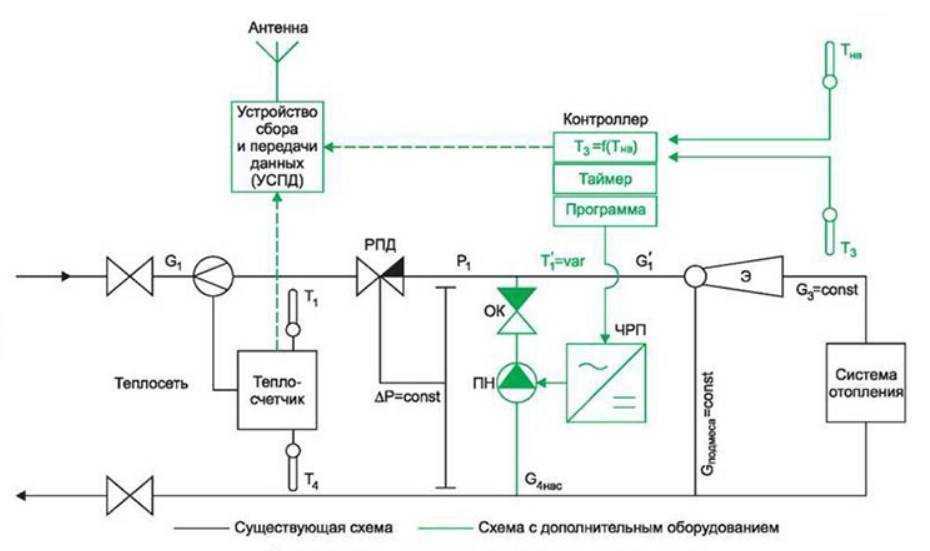

Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос

Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.

Что это такое и для чего используется

Рабочее устройство в подвале

Самый простой способ узнать о том, что же такое элеваторный узел — побывать в подвале обычного многоэтажного дома.

Среди множества деталей отопительной системы будет несложно отыскать этот важный компонент.

Рассмотрим простую схему. Каким образом в дом поступает тепло? Существует два трубопровода: подающий и обратный. По первому осуществляется подводка горячей воды к дому. С помощью второго в котельную попадает уже холодная вода из системы.

Тепловая камера осуществляет подачу горячей воды в подвальное помещение дома

Обратите внимание на то, что на входе необходимо установить запорную арматуру

Это может быть простая задвижка, или же шаровые стальные краны. Температура теплоносителя определяет то, как он будет работать дальше. Различают три основных уровня тепла:

150/70°С
130/70°С
95 (90)/70°С

Если температура теплоносителя не выше 95° С, то остается только распределить тепло по всей отопительной системе. Здесь пригодиться коллектор с балансировочными кранами.

Однако все становится не так просто, если температура теплоносителя выходит за пределы норма 95° С. Такую воду нельзя запускать в отопительную конструкцию, поэтому нагрев нужно делать меньшим. Именно в этом и заключается важная функция элеваторного узла.

Установка и проверка

Монтаж элеваторного узла выполняется только по предварительно составленному проекту с расчетами. При разработке проекта учитываются:

температура теплоносителя на входе внешнего контура;
температура теплоносителя на выходе внешнего контура;
температура в отопительной системе;
расход теплоносителя;
уровень сопротивления отопительной системы.

Все эти показатели необходимы, чтобы определить соотношение количества горячего и холодного теплоносителя для смешивания.

Как правило, элеватор устанавливается в подвале дома. Помещение должно отвечать следующим требованиям: температура – не ниже 0 градусов; наличие вентиляционной системы; защита трубопровода или жидкой теплоизоляцией, или специальными полиэтиленовыми трубами. Если используется элеваторный узел с автоматической регулировкой выходной температуры, в подвале должен быть установлен источник бесперебойного электропитания.

Совет. Расчеты и непосредственное подключение элеваторного узла желательно доверить профессионалу во избежание непреднамеренного нарушения работы всех отопительной системы.

После установки элеваторного узла и запуска системы оборудование нужно регулярно осматривать по такому плану:

проверка труб;
регулировка датчиков контроля температуры и давления;
проверка коэффициента смешивания;
замер диаметра сопла и его замена в случае стачивания.

Как видите, использование элеваторного узла более чем оправдано его важной ролью в системе отопления – он напрямую влияет на качество обогрева дома

К работе с устройством нужно отнестись максимально серьезно, так что примите во внимание все особенности функционирования элеватора и правила его монтажа, и только потом можете заняться вопросом подключения прибора к своей системе отопления

Назначение

Прибор был создан с той же целью, что и многие аналогичные устройства – упростить и увеличить эффективность работы отопительной системы. В случае элеваторного узла, его главная задача состоит в том, чтобы при резких изменениях давления в трубах, например, в зимнее время, не происходило аварий. Конечно, элеватор требует определенного расчета, касательно длины трубопровода, объема теплоносителя, максимального уровня давления и т.п.

Установленный в систему отопления элеваторный узел обеспечивает:

качественное разделение общего давления внутри системы;
стабильную температуру теплоносителя.

За счет элеватора объем теплоносителя возможно увеличить до 2-х раз. Таким образом, в систему будет попадать одно количество жидкости, а протекать по трубам из котельной совсем другое (зачастую вдвое большее).

Также обязательным условием для качественной работы элеватора с теплоносителем является то, что жидкость должна находиться в полностью герметичной емкости. К тому же благодаря элеваторному узлу возможно полностью автоматизировать охлаждение теплоносителя до стабильной температуры (90-100 градусов по Цельсию). Тут же стоит сразу учесть то, что в расчет должны быть включены, как объем емкости, так и возможный предел давления.

Изначальный нагрев теплоносителя превышает 150 градусов по Цельсию. Из-за такого нагрева пропускать жидкость по трубам квартир нельзя по нескольким причинам:

в квартирах, где в активной эксплуатации находятся чугунные радиаторы, подобные перепады температуры нанесут критичный вред приборам;
во многих современных квартирах, по различным причинам, используются не металлические трубы, а пластиковые, чей температурный лимит ограничен – 100 градусов по Цельсию (в случае превышения лимита, трубы начинают протекать и, в итоге, выходят из строя);
в том случае, если во всех квартирах все-таки установлены металлические трубы – их нагрев будет достигать более сотни градусов, отчего любое соприкосновение с легкостью оставит след в виде ожога.

Элеватор можно не устанавливать лишь в том случае, если температура входного теплоносителя изначально не превышает 90 градусов по Цельсию. В этом случае уровень нагрева теплоносителя всегда будет стабилен, а возможные перепады давления не смогут причинить значительного вреда каким-либо приборам системы.

Для того чтобы монтаж элеватора прошел без непредвиденных последствий, необходимо составить детальный расчет каждого предполагаемого действия. Справиться с такой задачей может только специалист и исключительно во время живой практики. Теоретического ознакомления здесь недостаточно.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
при 0 градусов 76 градусов;
при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора. Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами

Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
сразу за соплом находится цилиндр смесительной камеры;
присоединение обратной магистрали достигается за счет нижнего патрубка;
патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Способы присоединения отопительных приборов

Сейчас самыми распространенными являются водяные однотрубные системы, с нижней вертикальной разводкой. При этом присоединение радиатора осуществляется с помощью подводок, потому как они легки в монтаже и хорошо гарантируют равномерный нагрев. Такая отопительная система требует четких расчетов числа секций у радиаторов, с учетом уровня охлаждения воды и, кроме того, тщательно отрегулированных отопительных приборов, поскольку вода в однотрубных системах проходит их все последовательно.

Наиболее успешной концепцией отопления, по моему мнению, является двухтрубная система отопления. Принцип её работы предусматривает синхронную подачу горячей и сливание уже холодной воды по разным трубам. Помимо этого, данная концепция, облегчает подсчет индивидуального потребления.

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃. Тем не менее, данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов; не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя; если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя

Принцип работы

Балансировочный клапан для системы отопления

Выше приведенная схема демонстрирует как строение элеваторного узла, так и его принцип работы. Однако этого не достаточно для более детального ознакомления.

Внешне, элеваторный узел отопительной системы имеет вид своеобразного горшка. В качестве дополнения, рядом с прибором могут монтироваться некоторые очистительные устройства (фильтры), которые также должны быть внесены в расчет. Чаще всего в эксплуатации находятся:

грязеуловители – это фильтры, предназначенные для удаления наиболее крупного мусора (примесей) из входного теплоносителя;
сетчато-магнитные фильтры – это очистители, предназначенные для очищения теплоносителя, поступающего в дом.

Фильтр, предназначенный для удаления мусора из теплоносителя

Схема не включает в себя подключение к фильтрам, что прямо связано с их возможным отсутствием. Таким образом, фильтры не являются обязательной частью отопительной системы.

После того как теплоноситель проходит через процесс фильтрации, жидкость отправляется в камеру смешивания, откуда, как говорилось ранее, поступает по трубам к потребителю. За счет того, что горячий теплоноситель движется со скоростью значительно превышающей скорость жидкости из зоны разряжения, потребитель получает стабильный нагрев труб, радиаторов и т.п.

Сетчато-магнитный фильтр для очищения теплоносителя от примесей

Во время инжекции (процесса смешивания холодной и горячей жидкостей) система не требует личного контроля человека. Для любых изменений температуры необходимо всего лишь изменить размеры сопла элеваторного узла.

За счет инжекции в элеваторном узле объединяется сразу два вида устройств: насос и смеситель. Главным достоинством элеватора является отсутствие всякой необходимости в электроэнергии.
