Собираем жилое сооружение – действуем аккуратно, но уверенно!

Сборка дома из СИП панелей начинается с возведения несущих стен и внутренних перегородок. Это нужно делать четко по чертежам и схемам строительного проекта. А затем приступайте к установке непосредственно SIP изделий в готовый каркас. Панели крепятся без пустот и зазоров. Герметичность соединения гарантирует комфорт и тепло в доме. Все стыки в обязательном порядке задуваются пеной. Используйте полиуретановые составы для этих целей.

Первый этап строительства дома из СИП панелей — стены и внутренние перегородки

Соединение панелей друг с другом производится путем вклеивания бруса (используется монтажная пена), который должен равномерно входить в их пазы. Фиксация СИП изделий к перекрытиям и напольной платформе делается по аналогичной (шип–паз) схеме. В этом случае функцию шипа выполняют доски обвязки (соответственно верхней и нижней) требуемых размеров

Обратите внимание. Толщина нижней доски (ее нередко называют установочной) берется не менее 2,5 см (оптимально – 4 см)

Соединения по углам осуществляются таким же образом. Но установочную доску в подобной ситуации фиксируют к панелям, монтируемым по вертикали. Крепление панелей на стыках обычно выполняют саморезами по древесине. Они обеспечивают необходимую прочность. Некоторые мастера предпочитают использовать не саморезы, а гвозди (понадобится специальный гвоздезабивной пистолет). После сборки каркаса укладываются перекрытия и деревянный брус. Осталось сделать крышу. Ее обустраивают также из СИП панелей. Специалисты советуют строить мауэрлат – это специальная конструкция для удержания стропильной системы. На последнюю после ее возведения монтируются изделия SIP.

На этом сборочные работы можно считать завершенными. Приступайте к прокладке электрической проводки и других инженерных коммуникаций, установке дверных и оконных конструкций. Отделку панелей внутри дома обычно осуществляют натуральными деревянными изделиями. Более бюджетный вариант – облицовка гипсокартонными листами. Снаружи отделку лучшего всего выполнять сайдингом. Крышу можно покрыть ондулином или популярной в наши дни металлочерепицей. Разрешается использовать и иные кровельные материалы.

На строительство небольшого жилого дома при помощи плит SIP у 2–3 человек уйдет не более 90–100 дней. Если возводится постройка в два этажа, сроки выполнения работ не увеличиваются. Но в этом случае придется привлекать еще несколько помощников для работы на высоте либо применять специальные подъемно-транспортные приспособления. Удачного вам строительства!

Делаем СИП изделия своими руками – простая технология

Укладываете ОСП-лист на рабочий стол, наносите на поверхность плиты клей. У вас должен получиться не сплошной слой состава, а с бороздками. В зависимости от используемого инструмента (шпатель, распылитель) расход клея на каждый квадратный метр листа составляет 150–200 г. После нанесения Macroplast, TOP-UR или иного состава следует подождать около 10 минут, а затем аккуратно положить на ОСП-плиту пенополистирол и тщательно выровнять его. Затягивать процесс нельзя, так как клей достаточно быстро полимеризуется. Если это произойдет, готовое изделие будет ненадежным и малопрочным. Построить дом из СИП изделий такого типа будет проблематично.

На поверхность плиты наносится клей, а минут через 10 укладывается пенополистирол

Теперь делаете клеевые бороздки на пенополистироле, накладываете на него вторую ориентированно-стружечную плиту, прижимаете. Далее изделие отправляется под пресс. При отсутствии такового следует поступить иначе. Вам нужно изготовить сразу 5–7 панелей по описанной методике (каждое последующее изделие собирается непосредственно на предыдущем), после чего накрыть полученную стопку тентовой тканью. Из последней необходимо сделать герметичный чехол. Просто склейте ткань по краям Космофеном или любым другим быстросхватывающимся клеящим составом.

Берете вакуумный насос, откачиваете с его помощью воздух из-под чехла. Такое действие приводит к тому, что на каждый квадрат самодельных панелей оказывается давление около одной тонны. Методика получила название вакуумного прессования. Панели выдерживаются в безвоздушном пространстве примерно 60 минут. После этого убираете тентовую ткань и оставляете стопку SIP изделий (в горизонтальном положении) на 24 часа. Через сутки прикрепляете при помощи монтажной пены к панели боковой деревянный брус (к одной из сторон). Он обеспечивает жесткое крепление СИП плит между собой при возведении каркасных домов. Брус можно не приклеивать, а прикручивать подходящими по размерам крепежными элементами. Панель готова для использования!

Все работы выполняйте в защитных очках, перчатках, халате с длинными рукавами. Изготовление панелей нужно осуществлять в хорошо вентилируемом и освещенном помещении. В домашних условиях вы можете производить СИП изделия любых размеров. Желательно, чтобы они соответствовали размерам дома, указанным в проекте. Стандартные габариты рассматриваемых нами панелей – 250 на 125 и 1280 на 125 см. С такими конструкциями работать проще всего. Они подходят для любого типового строительного проекта на возведение частного жилища. При использовании изделий с подобными размерами получается минимум стыковочных швов, а значит, построенный дом будет по-настоящему теплым.

Денежные вложения и рентабельность

Кроме стоимости оборудования в бизнес-план необходимо внести расходы на:

ремонт производственных и складских помещений
регистрацию ИП (ООО), сертификацию, рекламу
поставку, монтаж, запуск линии
покупку дополнительного оборудования (кран-балки, погрузчика, тележек) и инструментов
покупку сырья
деятельность до окупаемости (зарплаты, арендная плата, коммунальные платежи, электроэнергия)

Для организации производства и склада потребуется помещение с площадью не менее 200 м2. Водопровод и канализация необязательны, главное – трехфазная электросеть (СанПиН 2.2.4.548-96). Без отопления обойтись невозможно, так как клей теряет свойства при температуре ниже +15С.

Транспортировка панелей

Арендная плата составит от 80 тыс. руб. ежемесячно. Складировать готовую продукцию можно даже на улице, если площадка оборудована так, чтобы защитить ее от влаги.

Юридический статус предприятия будет зависеть от объемов производства. Производственная линия на 200 м2 – это небольшое предприятие, которое регистрируется как ИП. Перед посещением Налоговой инспекции (многофункционального центра) необходимо выбрать код ОКВЭД. Для изготовителей СИП панелей, не использующих минвату, это 25.23 (изготовление сборных строений из пластиков).

Система налогообложения ОСНО или УСН. Первый вариант стоит выбрать, если планируются оптовые поставки с вычетом НДС. Второй вариант для небольшого предприятия предпочтительнее, так как позволяет корректировать ставку путем учета производственных расходов.

В налоговую инспекцию (МФЦ) подается:

паспорт
квитанция, удостоверяющая оплату госпошлины (800 руб.)
ИНН (если присвоено)
заявление (форма Р21001)
заявление о применении выбранной системы налогообложения

Через 3 дня налоговики выдадут:

свидетельство о госрегистрации ИП
свидетельство о постановке на учет
запись из ЕГРИП

На рекламу чаще всего много средств не требуется. Можно обойтись объявлением в местной газете и баннерами вдоль дорог. Если объемы производства будут увеличиваться, потребуется менеджер по продажам.

Оборудование обычно поставляет, монтирует и запускает продавец за отдельную плату. Сырье лучше заказывать большими партиями у надежных поставщиков. Плиты, утеплитель и клей должны поставляться с сертификатом соответствия. На этом пункте экономить не стоит, так как от качества сырья будет зависеть объем продаж.

Минимальный начальный капитал должен быть в пределах миллиона рублей. Половина уйдет на покупку отдельных элементов производственной линии, остальное – на регистрацию, закупку сырья и дополнительного инструмента, обеспечение расходов на 2 месяца. Если покупать автоматическую линию, придется потратить на нее 1,8-6 млн. руб. Стоимость можно снизить, если покупать оборудование китайского производства или б/у.

Но необходимо учесть, что подобные показатели достигаются только в том случае, если продукция производится без перерывов и сразу продается строительным и ремонтным организациям, магазинам или дистрибьюторам. При продажах материала частным лицам небольшими партиями СИП панели будут копиться на складе.

Специалисты считают, что рентабельность этого бизнеса примерно 20%, начальные затраты окупаются за 9-16 месяцев. Срок зависит от себестоимости, которая складывается из текущих расходов на сырье и заработную плату. Ежемесячный доход выше, если используется автоматическая линия, не требующая для обслуживания большого количества рабочих. Простое оборудование удобнее на начальном этапе, но ограничивает возможности роста и повышает себестоимость за счет заработной платы работников.

Соблюдение техники безопасности при производстве

Как и в любом производственном процессе техника безопасности при производстве сендвич-панелей играет немаловажную и далеко не последнюю роль. Так, все работы должны проводиться в просторном, хорошо освещенном и вентилируемом помещении. Все работы с сендвич-панелями производятся в специальной одежде с длинными рукавами, руки защищаются перчатками, глаза, при необходимости, защитными очками.

Насколько выгодно ручное производство панелей?

Ручное производство подразумевает собой следующие статьи расходов:

Клей;
Листы OSB-3;
Пенополистирол;
Вакуумный насос для откачки воздуха; Так, на примере 100 панелей, нам понадобится: 200 листов OSB-3 по 500 р. каждый — 100 тыс. р.; из расхода 2 кг. клея (средняя цена за кг. 150 р.) на лист — около 40 тыс. р; вакуумный насос — 15 тыс. р; пенополистирол из расхода 0,5 куб. м. на панель — 90 тыс. р. По сравнению с промышленными панелями ручное производство позволяет сэкономить не менее 100 тыс

рублей, что в нынешних условиях немаловажно. Себестоимость плиты получается 1300 рублей за метр квадратный

А вообще, зависит цена от толщины плиты.

Посмотрите видео, как сделать сэндвич-панели своими руками:

Да, всё тоже самое. Причём я не чего не придумывал, на севере уже давно завод работает почти по этой схеме. Там только дерева нет по периметру. Плюс сегодня прислали новую технологию, точнее рекламный буклет по производству панелей с другим утеплителем, надеюсь на днях выложу в интернет. Думаю будет интересно всем.

Надеемся наши советы помогут вам не допустить ошибок в процессе выбора СИП панелей для строительства вашего дома, сделать его проще и быстрее.

Здравствуйте господа! У меня вопрос такого характера:-,,какой производительности должен быть вакуумный насос?». К примеру я хочу собрать вакуумный пресс для пресования сип-панелей,как вычислить необходимую производительность насоса? какой насос нужен(масляный или нет).

Одна инструкция объективно дополняет другую. Уверены, что эта информация будет для вас бесценна, с точки зрения применения в практической плоскости! Также, вы можете познакомиться с очень познавательной информацией о том, как происходит производство СИП панелей .

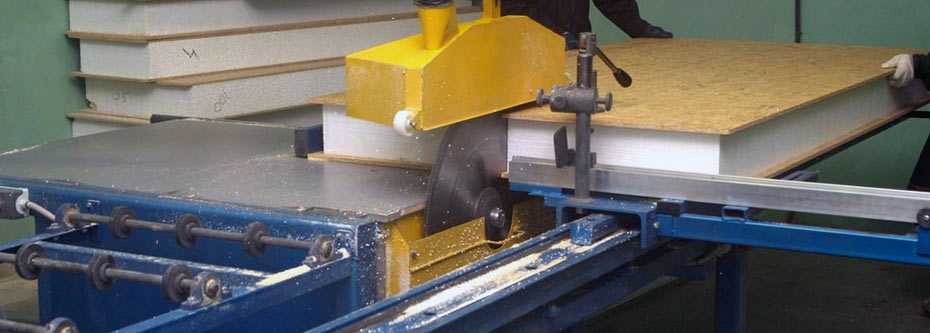

III. Раскрой панелей

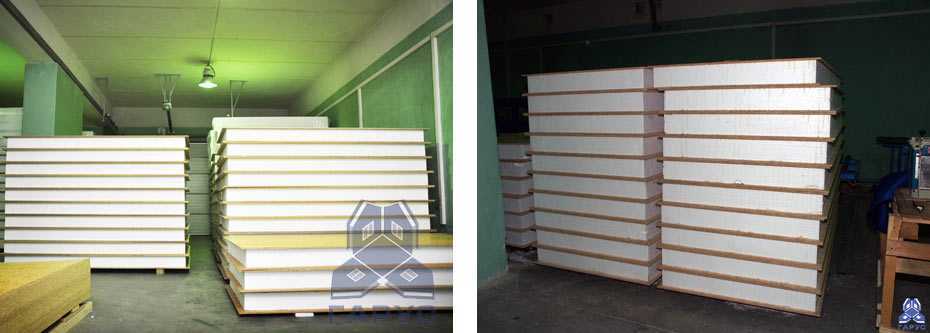

После окончания полимеризации клея, часть панелей уезжает на склад готовой продукции, а часть панелей предстоит раскроить. Кроме глухих стен дома, панели используются в стенах с дверьми и окнами. Циркуляционной пилой они распиливаются согласно спецификации и чертежам проекта. Чистота цеха обеспечивается специальной вытяжкой, которая затягивает опилки в мешки.

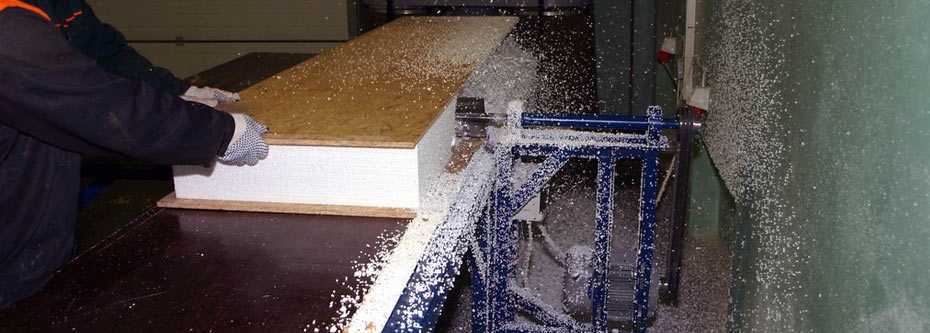

Перед тем как распиленные панели поместят на склад готовой продукции, в той части, где панель пришлось распилить, специальный станок создает стыковочный паз.

Созданный паз получается идентичным тому, какой был в панели изначально. После создания паза заметно, насколько качественно произведена склейка пенополистирола и листа OSB.

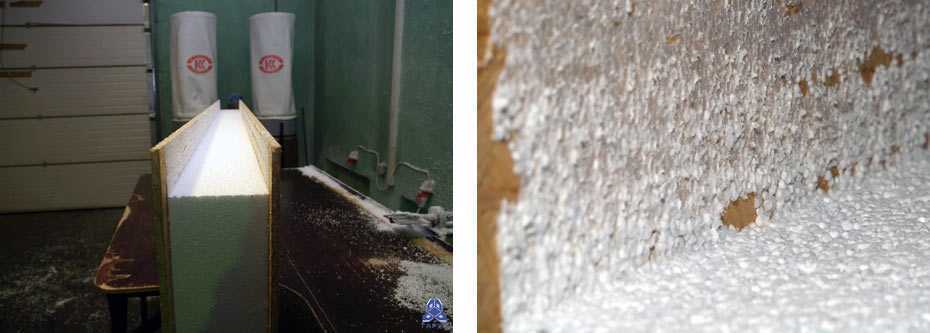

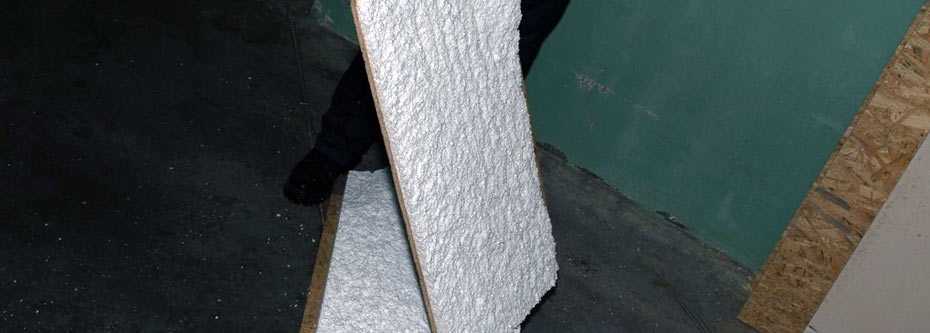

Если попытаться разорвать небольшой кусок SIP панели, сделать это можно будет только в объеме пенополистирола, но не по месту склейки. На снимке видны параллельные полосы от клея, который сохранил свое влияние даже на такой глубине пенополистирола.

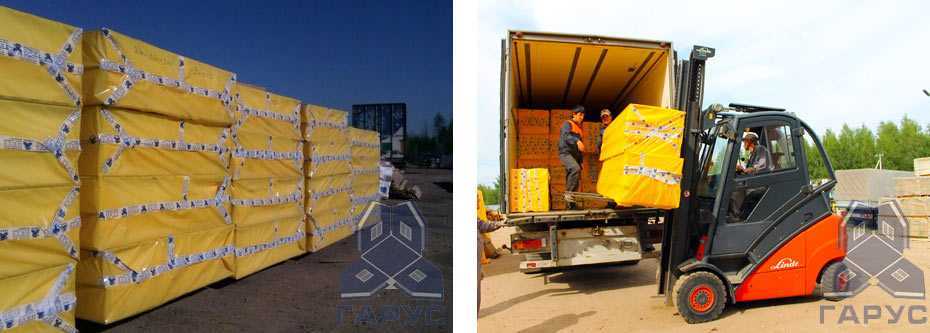

В конце панели упаковывают и отправляют на место строительства.

Достоинства и недостатки

Как любая новая для нашей страны технология, строительство дома из СИП-панелей имеет своих приверженцев и противников. У противников самый главный довод — ненатуральность материалов, возможность выделения вредных веществ. Действительно, эти плиты состоят из пенопласта и ОСБ. Пенопласт — привычный материал и опасен он только во время горения. ОСБ тоже уже давно на рынке, его делают из прессованной крупной стружки и щепы. В качестве связующего добавляют смолы содержащие формальдегиды. Вот это-то связующее и вызывает больше всего вопросов: формальдегид — сильный яд и его нахождение в атмосфере в большом количестве вызывает отравление.

Выделения формальдегида должно контролироваться СЭС (санитарно-эпидемиологическая станция), в продажу должны поступать только безопасные строительные материалы. Так что если задумаете строить дом из СИП-панелей, внимательно выбирайте производителя — именно от его добросовестности зависит качество материала. Самыми качественными и безопасными признаны панели, собранные на немецком ОСБ фирмы Egger («Эггер»). Эмиссия формальдегида у них E1 (безопасная).

Выдержка из ГОСТ Р 56309-2014 (дата введения 2015-07-01): «В зависимости от содержания (выделения) формальдегида, плиты изготовляют классов эмиссии Е0,5, Е1 и Е2».

Класс эмиссии формальдегида плит	Применение плит
Е0,5; Е1	В качестве конструкционных элементов жилых и общественных зданий, в том числе для общественных помещений, а также изделий и конструкций, эксплуатируемых внутри жилых помещений
Е2	Для производственных изделий, эксплуатируемых вне жилых помещений

При этом они легко переносят высокую влажность, не впитывают воду и не деформируются.

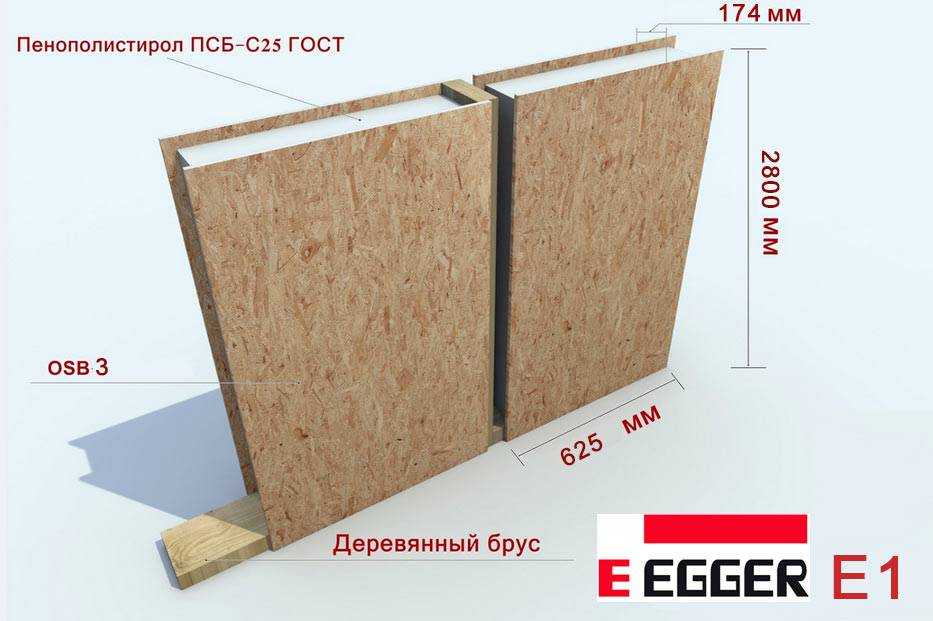

СИП-панель Эггер Е1 2800х625х174 (Румыния) — оптимальный вариант для стен. Высота — 2800 мм, толщина пенополистирола — 150 мм. Если вы предпочитаете «стандартные» потолки высотой 2,5 метра, то следует приобретать Эггер Е1 2500х1250х174

Хороши также немецкие панели Glunz Agepan, но их мало кто использует

Если говорить о российских производителях, то следует обратить внимание на продукцию компании «Калевала». При производстве используются только безопасные и качественные материалы:. 1

OSB-3 Калевала Россия класс эмиссии Е1; 2. Клей – TOP-UR (Россия); 3. Пенополистирол – ПСБС – 25C Knauf (Россия)

1. OSB-3 Калевала Россия класс эмиссии Е1; 2. Клей – TOP-UR (Россия); 3. Пенополистирол – ПСБС – 25C Knauf (Россия).

Говоря о достоинствах строительства из SIP-панелей, необходимо обратить внимание на то, что технология досконально отработана. Производятся панели для разных элементов дома: наружных стен, перегородок, межэтажных перекрытий и т.д

Для любой части постройки есть свои панели

Почему же люди строят дома из СИП-панелей? Потому что такой дом имеет солидные плюсы:

Малый вес, что позволяет сэкономить на фундаменте. Под этот тип построек идеальны свайные или свайно-ростверковые фундаменты.
Малые теплопотери, низкие затраты на отопление. Пенополистирол — отличный утеплитель, а зажат он с двух сторон листами ОСБ. Это и делает дом из сэндвич панелей очень теплым.
Низкая стоимость квадратного метра.
Малые сроки возведения. Коробку двухэтажного дома можно собрать за месяц.
Отсутствие усадки. Осадка может быть у фундамента. У конструкции из СИП-панелей осадки нет.
Отделочные работы можно начинать сразу после того как собрана коробка.

В общем, именно этот набор свойств заставляет людей делать выбор в пользу дома из SIP панелей. Строят как дома постоянного проживания, так и дачи сезонного посещения. Так что, при ограниченном бюджете, строительство дома из СИП-панелей может быть очень хорошим выходом.

Технология строительства домов по технологии СИП

Первое с чего стоит начать – проект дома. Его можно создать или адаптировать уже готовый под свои нужды. Так как технология панельного строительства не требует загубленного фундамента, будет достаточно заложить ленточный (до 50 см. в глубину) или свайный фундамент, на который в дальнейшем будет помещена гидроизоляция. Далее укладывается обвязочный брус, на котором, и возводиться здание. Пол рекомендуется делать на лагах, между которыми укладывается утеплитель. Возведение стен сэндвич панелями производиться по направляющей доске. Для точности строения нужно начать строительство с углов здания. Кровлю крыши делают по стандартной стропильной системе. Сначала набивается обрешетка, на которую укладывается утеплитель, затем под кровельный материал ложится гидроизоляционный барьер, а все швы для герметизации заполняются монтажной пеной. Строительство дома по технологии СИП не составит большого труда. В хорошую погоду небольшое здание можно возвести буквально за неделю.

Основные этапы строительства дома из СИП-панелей

Если запланировано строительство на земле, где раньше ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями хозяев, и с нормами размещения относительно земельных границ. Если же рядом проходит трубопровод, оборудованы канализационные стоки, надо позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Делается разметка под фундамент.

Строительство фундамента

Легкий вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие здания из СИП-панелей можно ставить на следующие типы фундаментов:

ленточный;
свайно-винтовой;
плитный.

Разумеется, можно оборудовать цокольный этаж.

Здесь решено было строить дом без подвала. Сначала с помощью тяжелой техники оборудовали площадку, выполнили небольшое заглубление под фундамент. Когда сделаны углубления в соответствии с проектной документацией, обустраивают опалубку и заливают бетонным раствором.

На ленточный фундамент устанавливаются шлакоблоки, которые армируются и заливаются бетоном.

В данной ситуации использовано 988 блоков. Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно использовать просто бетон для заливки цоколя.

Обустройство нижнего уровня

Считается, что СИП-панели очень прочны. Без труда можно найти видео, где грузовик едет по такой панели, и она совершенно не деформируется. Поэтому пол в доме делают именно из этого материала. Только сначала на фундамент укладывают гидроизоляцию. На нее кладут первую панель, совмещая с углом фундамента. Места стыковки панелей заливают пеной. Туда же устанавливают соединительную шпонку. Вторую панель присоединяют вплотную к первой. Соединительные шпонки, к которым прикручены сами панели, придадут жесткость все конструкции.

При укладке панелей надо проверять уровень. Если будут отклонения, их надо устранять. Торцевая часть уложенных панелей закрывается досками обвязки, при их креплении используют пену. В итоге внешне пол первого этажа будет напоминать монолитную панель.

Прокладка коммуникаций

Заранее подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и канализационная система.

Эти работы надо провести до укладки чистового пола.

Обустройство внутренних перегородок

Обычно внутренние перегородки ставят одновременно с сооружением несущих стен.

Но если идут задержки с поставкой панелей, можно сначала установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Установка СИП-панелей

Основной этап строительство дома из СИП-панелей своими руками – это монтаж самих панелей.

Крепить данный материал надо без зазоров и пустот. Чем более герметичным будет соединение, тем комфортнее будет жить в доме. Стыки надо заполнить монтажной пеной. Крепеж проводят саморезами. К направляющему брусу на фундаменте панель лучше закрепить анкерными болтами, чтобы исключить возможные сдвиги при усадке фундамента. Количество стыковочных швов должно быть минимальным. Поэтому оптимальный вариант – строительство дома из СИП-панелей, сделанных специально под конкретный проект.

Когда собраны стены первого этажа, укладывается брус и панели перекрытия.

Строительство крыши

Дальше выполняется строительство крыши из СИП-панелей.

Делается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, а на нее уже крепится кровля. Подробно посмотреть, как обустраивается крыша, можно посмотреть здесь.

Отделочные работы

Когда коробка готова, надо заниматься монтажом стеклопакетов, дверей, прокладкой электропроводки.

В качестве внутренней отделки чаще всего используют гипсокартон, но лучше использовать натуральные материалы из дерева.

Также необходимо позаботиться о наружных отделочных работах. Самый простой вариант – монтаж сайдинга. Для кровли используют металлочерепицу, ондулин и прочие кровельные материалы.

Весь описанный объем работ занимает 2–3 месяца. С ним могут справиться 3 человека. Но если используются крупные панели, лучше для их монтажа пригласить еще двух человек, чтобы облегчить работу.

Производственный процесс

Изначально на подготовленную ровную поверхность выкладывается лист OSB-3. Сверху он равномерно покрывается клеем с помощью валика, кисточки, специализированных инструментов. Далее на конструкцию помещается пенополистирол обозначенных марок. Чтобы не произошла полимеризация клея до окончания работ, все манипуляции выполняются быстро и четко. В противном случае итоговым материалом станут плиты с низкими показателями надежности и прочности, которые полностью не пригодны для строительства жилых объектов.

Лист из пенополистирола выравнивается тщательнейшим образом, сверху он обрабатывается клеевым составом. Следующим слоем над утеплителем выступает аналогичный предыдущему лист OSB-3. По обозначенному алгоритму собираются и следующие плиты, которых понадобится несколько штук (не менее 5). На них должно оказываться определенное давление, для чего обычно задействуется широко распространенный и доступный метод вакуумного прессования.

Изначально подготовленная стопка из созданных своими руками панелей покрывается плотным тканевым чехлом, слои которого предварительно проклеены строительным веществом, например, Космофеном. Далее края чехла прочно герметизируются наиболее удобным подручным способом, из внутреннего пространства с панелями полностью откачивается воздух. Так обеспечивается должное давление на склеенные листы из расчета до 1 тонны на 1 м². Конструкция выдерживается в таком состоянии на протяжении 40-60 минут. Далее подобной процедуре подвергается следующая партия панелей.

Готовые строительные материалы необходимо оставить в горизонтальном положении не менее чем на 1 сутки. Так, они полностью просыхают, приобретают ожидаемый спектр эксплуатационных свойств.

Характеристики SIP-панелей

Прочность, кгс/см²	Сцепление наружных слоёв (с пенополистирольным и минераловатным утеплителем соответственно должно быть не менее): при равномерном отрыве — 1,8 и 1,5 при сдвиге — 1,5 и 1,2 SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг).
Объемный вес, кг/м³	Вспененный полистирол для СИП-панелей применяется плотностью 25, 35, 50
Теплопроводность плит, Вт/(м·°С)	пенополистирольные 0,037 -0,04 минераловатные 0,047-0,07 уретановые 0,028
Нарушение геометрии	Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишённой недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение (чего не скажешь о лущении фанерного шпона). К тому же OSB-3 имеет повышенную прочность благодаря технологии формирования щепы в слои (частицы соседних располагаются перпендикулярно друг к другу), прессуемые затем при +200°С в монолитную массу с глянцевой поверхностью.
Подверженность болезням	В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка 0	Отсутствует — сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение	Водопоглощение за 24 ч. ПСБ 0,5-2,1% и OSB-3 — до 12%
Огнестойкость	Фибролитовая панель, для сравнения, относится к слабогорючим материалам группы Г1. Дома из SIP-панелей соответствуют III степени огнестойкости — сдерживания огня в течение 1 часа.
Стоимость	от 1700 до 5500 руб./шт.
Звукопоглощение	На примере полистирола весом 25 кг/м³: 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.
Максимальная этажность строения	2 этажа + мансарда.
