Лучшие способы крепления поликарбоната к металлическому каркасу

Инструкция по креплению поликарбоната саморезами

Вне зависимости от материала несущей конструкции необходимо придерживаться общей технологии монтажа поликарбонатных панелей. Процесс крепежа выглядит так:

1. Разметка каркаса и самих листов.

2. Сверление отверстий по выставленным меткам. Диаметр отверстий должен на 2–3 мм превышать размер ножки термошайбы.

3. Установка термошайб в подготовленные отверстия.
4. Установка и закручивание саморезов. Необходимо переключить шуруповерт на малые обороты для предупреждения соскальзывания биты. Таким образом, лист пластика останется неповрежденным.
5. Закрытие шляпок саморезов специальными крышками, которыми укомплектованы термошайбы.

В процессе установки поликарбоната нужно придерживаться следующих правил:

1. Всегда нужно соблюдать технику безопасности при работе с электроинструментом.
2. Нельзя чрезмерно затягивать крепление, так как можно деформировать панель. Достаточно достичь плотности посадки самореза, после чего можно переходить к следующей точке крепления.
3. Направление вкручивания должно оставаться строго перпендикулярным к поверхности поликарбоната.

При соблюдении всех нюансов подбора и монтажа можно добиться потрясающих результатов работы – привлекательного внешнего вида, который сохранится надолго, и долговечности всего изделия.

Полезные публикации:

Как сделать навес для автомобиля из поликарбоната: пошаговая инструкция

Как построить односкатную теплицу из поликарбоната во дворе или на огороде

Инструкции по креплению поликарбоната к металлическому каркасу

Как правильно согнуть поликарбонат в домашних условиях

Как и чем лучше резать поликарбонат в домашних условиях

Строительство летней бани из поликарбоната для дачи

Расположение поликарбонатных листов

Этот этап относится скорее к проектированию, но упомянуть о нем стоит, поскольку ориентация сотового поликарбоната играет важную роль в процессе монтажа. Нужно обязательно учесть расположение ребер жесткости каждого из листов. Каналы (соты) должны быть расположены таким образом, чтобы в них не попадала влага, а образующийся внутри конденсат беспрепятственно выходил наружу. — Вертикальное остекление – направление ребер вертикальное. — Скатные конструкции – каналы вдоль ската. — Арки и теплицы – ребра жесткости вдоль дуг.Не изгибайте листы сотового поликарбоната больше, чем указал производитель. Минимальный радиус изгиба обязательно указывается в технических характеристиках поликарбонатного листа.

Разновидности поликарбоната

Существует два вида поликарбоната, отличающихся друг от друга: монолитный и сотовый. Первый, в отличие от второго, обладает большей прочностью и гораздо лучше выдерживает ударные нагрузки.

• Из-за этого его следует применять для строительства стен временных строений либо сооружения козырьков.
• А вот сотовый обладает ячеистым строением, напоминающим соты пчел.
• Внутри него, в маленьких полостях, находится воздух.
• По сравнению с монолитными листами, сотовые являются многослойными.

При помощи монолитного поликарбоната можно остеклить госучреждения, детские и медицинские центры. Сотовая разновидность хорошо годится для постройки тепличных конструкций, оранжерей и других подобных строений.

Как крепить монолитный поликарбонат

Монолитные листы поликарбоната термопластичны, обладают очень большим процентом светопроницаемости, отлично выдерживают удары. Для прикрепления данного материала в ход пускают разнообразные рамы и пластиковые, металлические либо деревянные держатели.

Существует пара способов правильной фиксации монолитного поликарбоната:

• «Мокрый» вариант. В этом случае технология крепления заключается в том, что требуется нанести полимерную замазку по краям рамы с внутренней стороны. При этом замазку необходимо подобрать правильно – она должна подходить по составу листу. Когда поликарбонатный лист окажется внутри держателя, стыки понадобится обработать силиконовым герметиком.
• «Сухой» вариант. Подобная технология не требует задействования полимерной замазки. Здесь поликарбонатные листы соединяются между собой и прикрепляются при помощи особых профилей и специальных уплотнителей из резины. Прикрепление происходит путем вкручивания саморезов, болтов и гаек. «Сухой» способ намного лучше «мокрого», поскольку отличается аккуратностью и чистотой.

Как крепить сотовый поликарбонат

По структуре своей сотовый поликарбонат различен с монолитным, поэтому обладает немного другими свойствами. Его светопроницаемость ниже, однако он более прочен.

Теплопроводность сотового материала очень низка, из-за чего он широко применяется в строительстве тепличных сооружений, оранжерей и подобных конструкций. Данная разновидность пластика неплохо гнется, благодаря чему годится для сооружения арочных строений.

Чтобы прикрепить сотовый поликарбонат, необходимо выполнять следующее:

• Перед началом работ по прикреплению следует смастерить металлический или деревянный каркас конструкции. Если используется древесина, лучше ее обработать защитными составами, чтобы значительно продлить сроки эксплуатации.
• До установки первого пластикового листа необходимо монтировать на сделанный каркас стартовый профиль. В него уже будет заправляться поликарбонатный лист.
• К профилю материал прикрепляется точечным способом. В ход пускаются особые саморезы с термошайбами. В них присутствует уплотнитель, защищающий просверленную дырку от попадания влаги, морозного воздуха.
• Для правильного соединения листов друг с дружкой следует пользоваться соединительным профилем. Он позволит состыковать листы наиболее герметично. Соединительный профиль бывает двух видов: разъемным и неразъемным. Первый представляет собой базу, устанавливающуюся на каркас путем вкручивания саморезов на расстоянии тридцати сантиметров друг от дружки.
• На боковые стороны сотовых листов прикрепляются заглушки. Они выполняют защитную функцию и не дают воде, конденсату и грязи проникать в ячейки.

Способы крепления ячеистых полотен

Точечное соединение

Сегодня уже многим потребителям известно то, как крепить сотовый поликарбонат, шаг прогонов и схема размещения крепежных элементов. Поскольку точечное крепление — самый простой способ установить листы сотового вида, то он является и самым популярным. Для этого используются саморезы, которые укомплектованы термическими шайбами. Их использование позволяет получить надежное, герметичное соединение полотен, не допускает смятия листов, устраняет «мостики холода». Все это обеспечивает использование именно термошайб. Главное, выбрать элементы, ножка которых равна толщине используемого полотна. Если конструкция большая и листы используются большой длины, то по длинной их стороне необходимо выполнять овальные отверстия вдоль ребер жесткости.

Тех, кто строит или только планирует возвести на своем участке сооружения из полимерного пластика, обычно интересует: чем и через какое расстояние сверлить поликарбонат. Производители рекомендуют и опытные строители подтверждают, что лучше всего фиксировать листы через 35-40 см. Если установить чаще — стоимость сооружения значительно возрастет, если реже — это не гарантирует ни качество соединения, ни его надежность.

Для выполнения отверстий на сотовых полотнах необходимо использовать острые стандартные сверла со следующими характеристиками:

1. Угол сверления — 90-115.
2. Угол заточки — 30.
3. Скорость подачи — 0,3-0,5 мм/об.
4. Скорость резания — 15-35 м/мин.

При этом, отверстия должны быть выполнены не ближе, чем на 4 см от края и ни в коем случае не припадать на ребра жесткости.

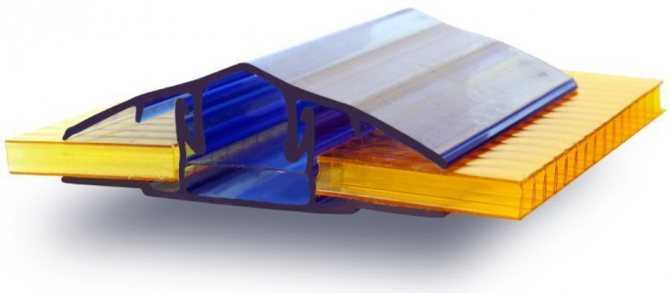

Соединение профилями

Крепить поликарбонат можно с помощьюспециальных профилей и уже знакомых термошайб и саморезов, тем более, что установить конструкцию таким образом можно даже к стене здания. Соединение для разных видов профиля отличаются. Так, если используется разъемная модель, то сначала на стропильную систему устанавливается ее базовый элемент, на поверхность которого наносится герметик, после чего с двух сторон ложатся полотна, зазор меж которыми может составлять до 4-5 см. Сверху укладывается крышка и обычной деревянной киянкой защелкивается. После этого осталось специальной заглушкой закрыть торцы.

При соединении профиль протягивают и одевают на поликарбонатное полотно.

Сварка

Можно ли крепить горизонтально листы, если предвидится сварка поликарбоната и нужны ли при этом шайбы? Это первый вопрос, интересующий всех, кто строит или планирует возвести на своем участке сооружения из полимерного пластика. Это зависит от выбора способа сваривания, который в свою очередь тоже зависит от величины изделия, назначения и формы деталей.

Соединение отдельных элементов с помощью сваривания горячим воздухом, когда используется сварочный пруток, предвидит сушку на протяжении 12-и часов тех участков, на которых будет производиться операция. Можно соединить детали и ультразвуковой сваркой, амплитуда которой должна быть от 25 до 40 мкм.

Многие не особо задумываются над тем, как сварить поликарбонат, а выполняют соединение узлов сваркой с горячей накладкой. Этот способ позволяет самым надежным образом соединить все детали. Выполняется соединение при температуре от 260 до 300 °C.

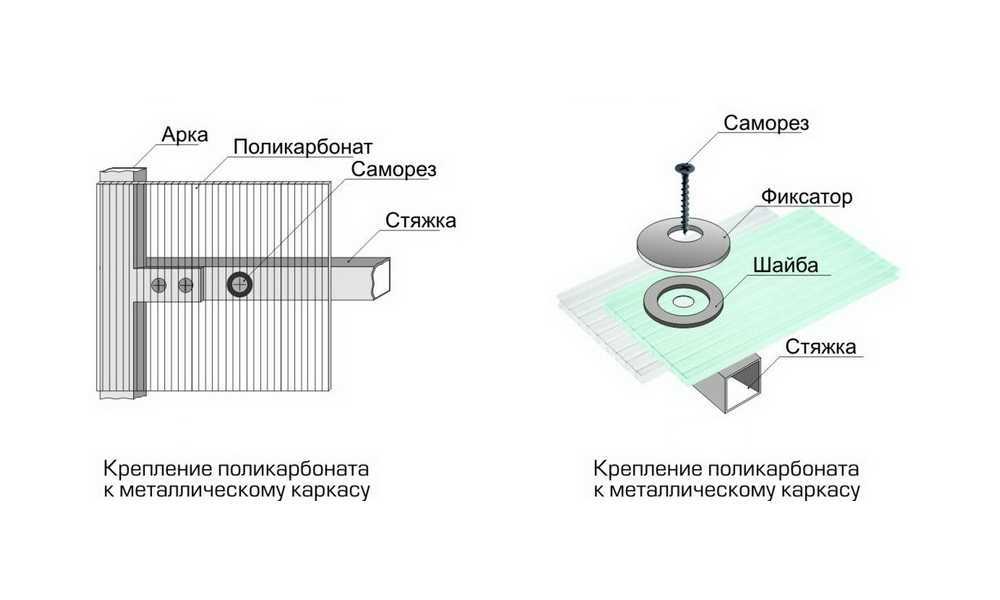

Порядок крепления к металлу

Укладка кровли или стенового покрытия проводится после покраски и высыхания каркаса. В качестве инструмента нужен электрический или аккумуляторный шуруповерт с запасным аккумулятором.

Производится крепление панелей в следующей последовательности:

1. На обрешетку укладывается уплотнитель. Он необходим для облегчения движения плит покрытия при температурной деформации и недопущения нежелательного шума при этом процессе.
2. Поверх уплотнителя крепится база соединительного профиля. Крепеж проводится к обрешетке, через высверленные в профиле отверстия саморезами по металлу.
3. Между соединительными профилями укладывается лист поликарбоната и фиксируется струбцинами.
4. В панели, в местах крепления просверливаются сквозные отверстия на 2-3 мм больше диаметра ножки термошайбы.
5. С помощью самореза или острого сверла намечается отверстие для вкручивания метиза.
6. Термошайба в собранном виде вставляется в отверстие.
7. Крепеж для сотового поликарбоната аккуратно, на малых оборотах вкручивается в каркас до достижения нужной глубины.
8. Резиновым молотком крышка шайбы устанавливается на место.
9. Аналогичным способом, устанавливается следующий фрагмент кровли. Монтаж ведется справа налево, снизу вверх.
10. После монтажа последнего листа из полостей с помощью пылесоса удаляется стружка, образовавшаяся при сверлении.
11. Устанавливаются торцевые и коньковые профили.

Грамотно подобранный и правильно установленный крепеж обеспечит качественное состояние конструкции из поликарбоната на протяжении многих лет.

Основные преимущества поликарбоната

Перегиб панелей из сотового поликарбоната.

Перед тем как осуществлять монтаж листов, необходимо знать основные преимущества и недостатки данного материла. В отличие от стекла, поликарбонат обладает высокой прочность и гибкостью, поэтому он отлично подходит для полукруглых конструкций. Поликарбонат хорошо пропускает солнечные лучи, в связи с чем он отлично подходит для покрытия балконов, лоджий, теплиц, парников. Кроме того, монтаж его осуществляется довольно просто.

Поликарбонат можно использовать при широком диапазоне температур: от -40 до +12 градусов. Поликарбонат не подвержен воздействию химических факторов. Большой плюс его и в том, что сотовый поликарбонат, имея в своем строении воздушную прослойку, обладает высокими теплозащитными свойствами. Поликарбонат выдерживает механические нагрузки, он устойчив к ударам. Благодаря своим физико-химическим свойствам поликарбонат имеет большой срок службы ( 5-20 лет ).

Виды саморезов

Самонарезающиеся шурупы разделяются, прежде всего, по тому для работы с какими материалами они предназначены.

Виды саморезов:

1. Шурупы для работы по дереву бывают черного, белого и золотистого цвета. Имеют редкий шаг резьбы, длина от 11 до 200 мм.
2. Саморезыпо металлу имеют маленькое расстояние между витками резьбы. Диаметр их составляет 3,5 мм.
3. Шурупы с прессшайбой, оцинкованные, острые. Подходят для работы с металлом и деревом. Диаметр этого вида саморезов 4,2 мм, длина от 13 до 64 мм.
4. С прессшайбой со сверлом позволяют работать с металлом до 2 мм. Расположенное на конце шурупа сверло позволяет высверливать дырку при закручивании его.
5. Кровельные болты с резиновой прокладкой. Диаметр 4,8 мм и 6,3 мм., длина 19 – 100 мм.
6. Шурупы для мебели. Имеют длину 50 мм и требуют предварительного засверливания.
7. Саморез с шестигранной головкой, толщина 6 – 10 мм. Перед их закруткой нужно высверлить отверстие.

Какие саморезы нужны для поликарбоната?

шурупатермошайбы

При выборе болтов для поликарбоната главным критерием должно быть то, из чего сделана основа конструкции: дерево или металл. Главное отличие в этих шурупах – расстояние между витками резьбы.

В саморезах,предназначенных для древесины, шаг резьбы широкий, что позволяет идеально закрепляться в волокнистой структуре дерева.

Для соединения металлических конструкций и поликарбоната чаще всего используют, так называемые метизы, которые имеют специальный бугор на наконечнике.

В болтах, предназначенных для работы с металлом, шаг резьбы значительно меньше, а также по всей их длине имеются дополнительные фиксирующие насечки.

Такие шурупы изготавливают из стали с повышенным качеством прочности и они имеют шестигранную шляпку.

Диаметр самореза для поликарбоната

Чаще всего для работы с таким материалом используются болты с диаметром от 5 мм до 8 мм. Если брать шурупы, имеющие больший диаметр, то есть вероятность, что они не пройдут в отверстие термошайбы. Саморезы с меньшим диаметром часто деформируются при вкручивании. Опять-таки, диаметр зависит от того, к чему прикручиваются листы поликарбоната, дерево или металл.

Если основа металлическая, диаметр вкручиваемого болта должен быть 5 мм. Если каркас деревянный, можно воспользоваться болтами большего диаметра, но следите, чтобы они были оцинкованными или нержавеющими, также можно не использовать термошайбу.

Длина самореза для поликарбоната

Шурупы для проведения таких работ имеют длину от 30 до 40 мм. Однако, окончательное решение о выборе подходящей длины зависит от толщины листа поликарбоната и высоты шайбы. Если основной каркас сделан из древесины и к ней крепится поликарбонат, то длина самореза должна составлять 2/3 толщины древесного бруса, плюс высота ножки термошайбы.

Когда к каркасу крепиться разъемный профиль, то длина шурупа должна учитывать и его толщину.

При прикреплении материала к металлической конструкции учитываем, что болт должен войти наполовину в стенку металлической трубы, а также должна остаться возможность установки термошайбы и прокладки.

Шляпка самореза для поликарбоната

Головки шурупов для крепления листов выпускаются двух видов: крестообразные или шестигранные. Качество крепления саморезов не зависит от шляпки, выбор осуществляется в зависимости от того с каким видом вам лучше и удобней работать.

Саморезы с термошайбами под поликарбонат

Основной из частей закрепления листов материала болтами на той или иной основе является термошайба. Это прорезиненная пластинка, благодаря которой обеспечивается максимально плотное прилегание материалов друг к другу, герметичность и прочность соединения. Термошайбы бывают двух видов: плоские и с «ножкой».

Последний вид используется для крепления основы с толстыми листами поликарбоната.Для прикрепления самореза с термошайбой на ножке необходимо просверлить отверстие, в которое при вкручивании «ножка» утапливается. Пластинка с «ножкой» позволяет получить более глубокое крепление и избежать лишнего давления на лист.

Также на шайбах имеется специальная защелка или крепление, которое надевается на шляпку самореза после его вкручивания, тем самым защищая его от влаги и других воздействий.

Кровельные саморезы с шайбой для поликарбоната

кровельные болты4 кв.м.

Главным критерием при выборе подходящего самореза будет толщина термощайбы. Чаще всего она составляет 4 мм, к этому нужно прибавить толщину листа поликарбоната, с которым собираетесь работать, также 3 мм от основной толщины конструкции и длины бура. В итоге примерный размер шурупа, который будет идеально подходить для совершения соединения, получится от 9 мм до 25 мм.

Особенности монтажа сотового поликарбоната

Перед тем как выполнять монтаж поликарбоната, нужно определить, с какой стороны листов нанесена защитная пленка. Это определяется по заводской пленке, наклеенной на листы. Со стороны с защитным слоем на ней обычно нанесены надписи и логотипы. Если никаких рисунков нет, то сторону с защитным слоем определяют по цвету пленки. Защищенную сторону оклеивают пленкой синего оттенка, листы должна крепиться именно этой стороной наружу.

http://polikarbonatstroy.ru/youtu.be/YF3Cii8-Ssk

Торцы листов перед монтажом заклеивают специальной лентой, которая бывает сплошная и перфорированная. Сплошной торцевой лентой заклеивают края, которые будут находиться в верхней части постройки, а нижние торцы заклеивают перфорированной лентой, чтобы вода, каким-либо образом попавшая внутрь поликарбоната, могла стекать наружу.

Крепление поликарбоната к прогонам осуществляется с помощью обычных кровельных саморезов с применением уплотнительных шайб. Наиболее удобно использовать саморезы диаметром 5 мм, располагая центры отверстий на расстоянии 36 мм от края. Саморезы устанавливают на расстоянии 400-500 мм друг от друга при толщине панелей 8-10 мм, и 600-800 мм при толщине 16 мм и более.

В панелях предварительно насверливаются отверстия, диаметр которых должен быть больше на 2,5-3 мм диаметра саморезов, чтобы учесть возможность расширения поликарбоната при нагреве на солнце. Отверстия всегда делают посередине внутренней ячейки, стараясь не нарушать целостность ребер жесткости. В конструкциях, где применяются листы длиной более 4 м, отверстия для крепящих саморезов должны быть удлиненной формы, чтобы компенсировать небольшие смещения листов в процессе эксплуатации сооружения.

При работе с этим материалом всегда нужно помнить о его высоком коэффициенте температурного расширения, обязательно делать зазоры в стыках, отверстиях, а также между листами и опорными элементами конструкции. Для обеспечения необходимой герметичности нужно использовать специальные комплектующие — термошайбы и прокладки.

При завинчивании крепежа нужно следить за тем, чтобы не слишком сильно придавливать листы к основе конструкции: нельзя допускать продавливания панелей в местах крепления.

http://polikarbonatstroy.ru/youtu.be/hZdFnYQK3GE

Для стыков между панелями используются специальные соединительные профили с пазами для соединяемых листов. Они бывают металлические (алюминиевые) и поликарбонатные. При использовании алюминиевых соединительных профилей применяют специальные уплотнительные ленты для обеспечения герметичности стыков.

Можно ли крепить поликарбонат горизонтально

Во всех известных конструкциях теплиц сотовый материал крепится только с вертикальной ориентацией сот. Делается это по двум причинам:

Проблема конденсата может быть решена «глухой» заделкой каналов герметиком, но делать это нужно только после крепления материала на обрешетке стен и крыши теплицы. Испаряющийся из силиконовой массы растворитель послужит дополнительным антисептиком, поэтому многие владельцы дач так и поступают – глушат торцы поликарбоната, вместо заделки лентами. Нет ни конденсата, ни водорослей, ни жуков.

Вторя проблема намного сложнее, сотовый поликарбонат обладает разной жесткостью полотна, поэтому на стенках и крышах материал укладывают с вертикальными сотами. Можно построить стены теплицы и с горизонтальным расположением каналов, но в этом случае потребуется отпускать саморезы и снижать усилие прижима до минимально возможного. В этом случае критерием правильного крепления является подвижность силиконовой шайбы, она должна плотно прилегать к поликарбонату, но при этом легко вращаться рукой.

Несмотря на то, что в теории подобный вариант крепления возможен, реализовать его на практике могут только профессионалы, работающие с укладкой поликарбоната.

Стыковка панелей

Данный процесс осуществляется посредством нескольких видов комплектующих профилей:

• обычный — служит для соединения 2 панелей. Данный вид профиля не предназначен для крепления к обрешетке;
• составной — соединяет между собой обе панели и фиксирует их к обрешетке;
• торцевой – используется для проведения герметизации панельной торцевой части;
• пристенный – играет такую же роль, что и торцевой профиль, только помимо этого еще позволяет зафиксировать грань панели к стене;
• коньковый – формирует стык углов различных градусов на двускатных крышах;
• угловой профиль – позволяет осуществлять установку перпендикулярных углов.

Учитывая все детали крепежа поликарбоната к теплице, можно с легкостью провести данный процесс самостоятельно

Главное, всё делать с осторожностью и согласно правилам. Если возникают вопросы, то их необходимо задать квалифицированному специалисту

Советы и рекомендации

При всех преимуществах и достоинствах поликарбонат остается всего лишь мягким и податливым пластиком, склонным к старению и образованию трещин. Сотовые листы, к тому же, обладают неприятным свойством накапливать внутри каналов микроспоры растений и грязь. Если торцы поликарбоната в процессе крепления на каркасе теплицы не закрыть лентой, то вскорости внутри могут появиться насекомые и мох.

Бороться с зеленным налетом можно периодической чисткой антисептическим раствором. Если строители неправильно уложили поликарбонат изнаночной стороной вверх, это еще не повод для демонтажа теплицы. Вместо этого можно выполнить оклейку поверхности защитной ПВХ пленкой, используемой для реставрации лакокрасочного покрытия автомобилей.

Монолитный поликарбонат считается более надежным в плане эксплуатации теплиц. Но термические напряжения из-за перепадов температуры могут стать причиной появления мельчайших трещин, в результате на потолке и стенах появляются капли воды с грязными разводами. Ликвидировать проблему можно достаточно просто, необходимо несколько раз обработать трещины растворителем 646, чтобы заплавить поверхность и ликвидировать источник протечки в теплице.

Одна из проблем, с которой приходится сталкиваться при креплении поликарбоната, связана с неудобством вворачивания саморезов в металлическую круглую трубу. Для того, чтобы крепеж правильно вошел в металл, ось сверла должна быть перпендикулярна металлической поверхности. Только тогда можно закрепить сотовый материал без риска пробить тонкую поверхность.

В этом случае очень помогает Г-образная приставка к электродрели. Одной рукой прижимаем полку к стальной трубе, второй – загоняем саморез с шайбой в поликарбонат. Брака почти не бывает. Если поликарбонатное полотно планируется фиксировать на обрешетке обычным столярным крепежом, будет правильным сделать несколько тренировочных подходов на обрезках, чтобы подобрать прилагаемое усилие на шуруповерт и количество оборотов для полного захода в материал каркаса теплицы.
