Свайно-винтовой фундамент: плюсы и минусы, устройство и расчет, монтаж и стоимость

Постройка гаража

Закончив с созданием основания, приступают к строительству гаражного сооружения.

Стены

При создании каркасного гаража стены делаются из крупного бруса высотой 3-4 метра и деревянных досок. Их поверхность можно обшить металлическими или фанерными листами.

Перекрытие

Люди, которых привлекает быстрое строительство, для создания крыши часто используют дерево. В таком случае на стенки устанавливают деревянные балки, обработанные противопожарными смесями. Сверху на них расстилают рубероид для гидроизоляции и закрепляют листы профнастила.

Чтобы сделать качественный пол, делается бетонная стяжка, которая защитит гараж от сырости. При создании напольного покрытия следят за тем, чтобы оно имело небольшой наклон для стекания воды.

голоса

Рейтинг статьи

Технология устройства свайных фундаментов

В отличие от многих других технологий устройства цоколя, та, что базируется на сваях, отличается простым монтажом и доступностью. Это позволяет выполнить все работы самостоятельно без привлечения спецтехники и бригады строителей. Вся работа состоит из нескольких этапов:

эталонное вкручивание (контрольное);
подготовка участка (уборка мусора и работы по выравниванию);
разметка с учетом схемы;
изготовление устройства, необходимого для направления скважины;
установка СВС;
проверка по уровню и удаление лишней длины;
заливка бетонной смесью;
установка оголовков;
работы по обвязке свайного поля.

Монтаж свайного фундамента, установка опор

После подготовительных работ и разметки проводится бурение под фундамент:

Подготовка приямков. Приямки представляют собой направляющие скважины, которые достигают в глубину 0,5-0,7 м. Копают их вручную или используют бур.
Установка сваи. Для ручного вкручивания нужно ввести лом в отверстие трубы и надеть на его концы трубчатые рычаги. Крутящий момент создается силами 2 работников, которые перемещают рычаги по кругу. Один человек должен постоянно следить за строго вертикальным положением сваи с помощью нивелира.

Обвязка свайного фундамента

Обвязка представляет собой фундамент с ростверком. Она может выполняться по нескольким технологиям, которые различаются типом используемого материала:

Брус. Такой вариант подходит при строительстве из древесины или по каркасной технологии. Брус должен быть из хвойных пород или лиственницы, оптимальное сечение — 150*150 или 200*200 мм. Стыки соединяют саморезами.
Швеллер или балка двутавровая. Если применяют балку, то на всем периметре используют изделие с сечением 20. Швеллер по периметру используют с сечением 30, а на внутренних несущих стенах — 20.

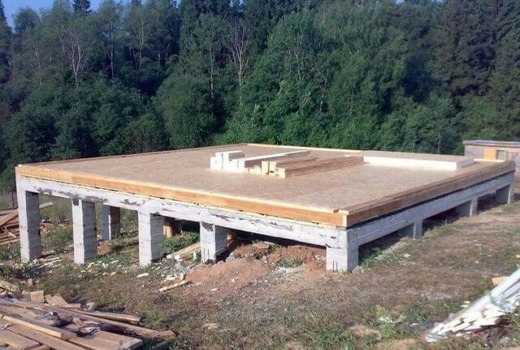

Железобетонная конструкция. По сравнению с предыдущими вариантами основания, монолитный ростверковый фундамент более прочный, при этом требует на 30-40% меньше финансовых затрат.

Заливка наземной части свайного фундамента

Если обвязка будет выполняться с помощью железобетонной ленты, то вся работа будет состоять из нескольких этапов:

Монтаж опор для съемной опалубки. Для этого между опорами устанавливают по 2 бруска с поперечной планкой (в виде буквы Н). При этом нужно учитывать ширину ростверка.
Сборка боковых щитов из досок. Готовый щит крепят по внешнему контуру ростверка. По тому же принципу собирают щиты для внутреннего контура.
Изготовление дна опалубки. В местах расположения столбов выпиливают отверстия.
Гидроизоляция при помощи пленки или геотекстиля.
Изготовление арматурного каркаса. Угловые участки следует дополнительно усилить стержнями в виде буквы Г.
Заливка бетоном. Предварительно нужно провести расчет для определения нужного количества раствора. Заполнять опалубку нужно одномоментно. Запрещено использовать несколько заливок, так как качество материала снизится, появятся микротрещины.
Укладка рубероида поверх бетона.

Необходимая прочность бетона достигается в течение 15-30 дней. Демонтаж опалубки можно выполнять спустя 12-15 дней после заливки.

Усиление свайного фундамента

Усиление можно осуществить несколькими способами:

С помощью стального уголка или труб. В результате должна получиться конструкция, в которой все сваи по периметру будут соединены.
Методом уплотнения почвы вокруг основания. Сделать это можно путем заливки бетонной смесью.
Путем устройства буронабивных опор. В этом случае возле столбов делают по 2 скважины, армируют их и заполняют бетоном.

Гидроизоляция и утепление свайного фундамента

Ростверковый фундамент на сваях не имеет полноценного цоколя. Вместо него монтируют забирку. Она необходима для защиты основания здания от попадания осадков и сквозняков. Часто это сооружение называют фальш-цоколем. Для его строительства можно использовать несколько технологий:

Монтаж каркасной системы. На столбы закрепляют оцинкованный профиль или обрешетку из бруса. Поверх каркас обшивают отделочным материалом.
Кладка. В этом случае выполнять каркасную систему не нужно, так как сразу кладут бутовый камень, кирпич (глиняный или керамический).

В случае монтажа обрешетки на каркас необходимо закрепить рубероид для достижения гидроизоляции. Теплоизоляция не требуется, так как цоколь не отапливается.

Отделка цоколя и отмостка для свайного фундамента

Ростверковый фундамент нуждается в дополнительной отделке только в случае установки каркасной обрешетки. В качестве облицовки можно использовать:

цокольный сайдинг;
панели;
профнастил.

Для дополнительной защиты важно сделать отмостку (небольшую полосу по периметру здания), которая обладает водонепроницаемыми свойствами

Почему важно делать изоляцию свайного фундамента?

Каркас свайно-ростверкового фундамента следует по максимуму защитить от сырости, ветра, снега. В конечном счете, никакая коррозия не должна проникать под пол дома, в конструкцию его фундамента.

Для этой задачи есть много новых композиционных материалов для изоляции. Их можно посмотреть на строительных рынках или в интернете и выбрать подходящий вариант.

Для дополнительного изолирования, еще можно бетон прокрасить смесью строительной смолы с соляркой. Еще можно закрыть полиэтиленовой пленкой, а все металлические соединения покрыть изоляционными строительными материалами. Чтобы не было ржавчины.

Монтаж стен

Классический каркас гаража представляет собой сетку, дополненную двумя (верхним и нижним) сплошными венцами. В этом случае монтаж состоит из следующих этапов:

Установка коробки гаражных ворот на швеллеры.
Сборка или сварка рам стен без заполнения.
Монтаж стеновых рам и их сборка в единый каркас.
Нарезка и фиксация вертикальных стоек внутри рам.
При необходимости – установка дополнительных усиливающих поперечных стяжек.
Формирование каркаса кровли (плоского, с одно- или двусторонним уклоном) и его крепление к общей конструкции.

Каркас из металлоконструкций под обшивку.

Сборка может осуществляться при помощи сварки или с использованием болтов, анкеров.

Даже неотапливаемый каркасный гараж лучше строить с утеплением стен. Обшивку конструкции можно выполнять с использованием любого, устойчивого к влаге и температурным перепадам и способного выдерживать значительные нагрузки листового материала.

При использовании в качестве вертикальных стоек надземных частей установленных свай увеличивают высоту по направлению от боковых стен к центру. Для придания жесткости конструкции вертикальные опоры обвязываются с использованием швеллера или уголка с шагом 0,8-1,0 м.

Обшивка каркаса листовым материалом.

Если гараж на свайном фундаменте предполагается строить из блоков или кирпича, необходимо выполнить бетонный ростверк.

Гараж-мастерская с окнами из блоков на свайном фундаменте.

Въезд в гараж

Обустройство въезда в гараж

Устройство въезда в гараж совершенно необходимо, если участок имеет уклон, во всех остальных случаях въезд в гараж — это дополнительное удобство и завершающий штрих к отличному внешнему виду сооружения.

Въезд в гараж можно зацементировать, покрыть асфальтом или тротуарной плиткой. Вариант с плиткой хоть и дороже, но предпочтительнее — если на въезде появятся неровности, достаточно переложить небольшой участок плитки.

Если необходимо соединить две горизонтальные плоскости, расположенные на разной высоте, монтируется пандус — наклонная монолитная площадка. Обычно пандус выполняется из бетона, который заливается на подсыпку и армированный каркас.

Необходимые расчеты для фундамента под гараж

Гараж на фундаменте из свайных опор должен быть прочным. Необходимо провести расчеты. Подобрать строительные материалы, определить реальную нагрузку на почву, отдельные элементы сваи, размеры, вес гаража.

Во внимание берутся параметры:

основание свайных элементов, оболочка;
показания нагрузки горизонтальной направленности с откосами строения;
конструктивные отличия конкретных свай, ростверка.

Вычисления нагрузок:

давление снега на кровлю. В зависимости от региона, берется среднее значение: север — 190 кг/м2 , юг -50 кг/м2, средняя полоса — 100 кг/м2 ;
нагрузка утеплительного материала фасада здания, стен;
нагрузка всех строительных материалов: обрешетки, стропил, гидроизоляционного материала — рубероида;
нагрузка перекрытий с учетом утеплительного материала;
нагрузка эксплуатационной направленности: мебели, техники, инструментов.

Выполнение расчетов — сложное дело. Нужно вычислить много сложных формул. Даже незначительная ошибка приведет к получению неправильного результата. Лучше доверить мастерам, строительством заниматься самостоятельно.

Особенности каркасного гаража

Каркасная конструкция имеет массу достоинств. Конструкция очень технологичная, монтаж не вызывает трудностей и не требует высшей квалификации. Всю работу можно выполнить в короткие сроки. Если имеется нужный материал, то за 3–4 дня можно управиться. А цена материала вполне доступная. Можно строить хоть из дерева, хоть из металла. Просто с металлом технология другая, другие навыки нужны. В любом варианте вес деталей небольшой, любой мужчина справится. А если есть умелый помощник, то работа пойдёт гораздо быстрее. И ещё важный момент – строительные работы можно вести в любое время года.

ФОТО: pro-dachnikov.comКаркасный гараж

Выполнение расчетов

Выяснить, какие именно коммуникации проходят в месте постройки, чтобы дальнейшем избежать проблем с соседями и коммунальными службами. Расчет лучше производить по СНиП 2.02.03-85 Свайные фундаменты. В ходе вычисления определяются несущая способность, прочность фундамента.

Учитываются значения и характеристики:

основания свай и их оболочки;
значения горизонтальной нагрузки при комбинации ее с откосами конструкции;
конструктивные особенности уже конкретных опор и ростверка фундамента.

Очень важной частью расчетов является вычисление нагрузок:

Вес снега на крыше гараж, который рекомендуется брать 190 кг/м 2 для северных регионов, 50 кг/м 2 для южных регионов и 100 кг/м 2 для средней полосы.
Нагрузка от утепления фасада и отделки стен.
Нагрузка от конструкции, не только от покрытия кровли, но и от веса обрешетки, утеплителя, стропил и других материалов. Керамическая черепица – 60-80 кг/м 2 , асбоцементный материал – 40-50 кг/м 2 , рубероид 30-50 кг/м 2 , листовая сталь 20-30 кг/м 2 .
Нагрузка от перекрытия, с учетом веса утеплителя.
Вес строения в общем.
Эксплуатационные нагрузки. При этом учитываются наличие мебели, оборудования, техники и т.д.

Расчет фундамента дело очень сложное, связанное с большим количеством формул, расчетом динамических нагрузок, деформации и осадки, сезонных нагрузок, веса гаража вместе с его наполнением.

И даже небольшая ошибка может повлечь за собой большую беду поэтому, чтобы начать быстрое строительство опор своими руками стоит доверить расчеты профессионалам.

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости

Свайно-винтовой фундамент под гараж, его преимущества и недостатки

Закладка фундамента под гараж традиционным способом – в виде железобетонных конструкции типа ленточного или плитного фундамента может быть связана с рядом трудностей:

Наличие слабых, пучинистых, обводненных грунтов
Неровный рельеф в месте постройки гаража с большими перепадами высот
Длительный срок ввода фундамента в эксплуатацию – до момента полного затвердевания бетона (более 30 суток)
Высокая трудоемкость работ
Выемка большого количества грунта и его уборка с участка вследствие непригодности для земледелия
Дороговизна монтажа

Со всеми этими трудностями хорошо справляется технология винтовых свай. Главные его преимущества:

Простота закладки
Относительно низкая трудоемкость
Низкая себестоимость по сравнению с другими типами фундаментов
Быстрота возведения
Возможность приступать к строительству гаража сразу после установки свайно-винтового фундамента
Сваи можно вкручивать в проблемные (обводненные, пучинистые, сыпучие и т.д.) грунты с неравномерными по высоте плотными слоями
Установка на площадках с большим уклоном
Возможность установки любого типа гаража
Минимальные работы по подготовке к монтажу свай и отсутствие больших выемок земли

К недостатку использования свай можно отнести невозможность или ограничение по обустройству больших смотровых ям или подпола

Советы специалистов

Во время монтажа свайного фундаментного основания порой возникают различные проблемы. Чтобы минимизировать их вероятность и не допустить ошибок в строительстве, следует придерживаться рекомендаций опытных мастеров:

для возведения фундамента используются только качественные свайные опоры, изготовленные с соблюдением технологии;
определяя место под будущий гараж, необходимо выполнить исследование грунтового состава, чтобы во время вкручивания свай не возникли сложности;
каждую опору, вкручиваемую в грунт, следует постоянно контролировать на вертикальность, исключая даже минимальные отклонения;
для удобства монтажа свай необходимо очистить площадку от мусора и растительности;
при выполнении сварочных работ помните, что от их качества зависит прочность всей гаражной конструкции;
если устанавливаемая свая уперлась в большой камень, лучше перенести опору на другое место;
имеющиеся на сваях сварные швы следует обработать, чтобы защитить от образования коррозии;
если предварительными расчетами определено, что плотный грунт залегает на большой глубине, от установки свайных опор рекомендуется отказаться, так как в данном случае подобный вариант устройства фундамента является нерациональным.

Процесс постройки каркасного гаража

Перед постройкой гаража нужно провести расчеты свай и закупить необходимые материалы.

Стены и крыша

Каркас крыши соединяют с общим с помощью крепежных материалов

В начале производят установку сетки и коробки въездных ворот. Элементы соединяются между собой посредством сварки, чтобы образовался целостный каркас. Затем подготавливают базу для кровельного перекрытия. Крыша постройки может быть одно- или двускатной. Чаще встречается второй вариант. Каркас крыши соединяют с общим. При отсутствии сварочного аппарата собрать конструкцию можно, используя анкерные крепежные детали. В рамы укладывают утепляющий материал. Стены обшивают специальными водоотталкивающими панелями либо листовой сталью.

Как сделать пол

Обустроить в таком помещении полы не составит труда. Из швеллера изготавливают лаги, каждая из которых должна выходить за границы каркаса приблизительно на толщину стенки. Их укладывают на горизонтальные опоры. Под прямым углом к лагам обустраивают усиление для автомобиля. Закладные швеллеровые элементы укладываются в колесную линию. Затем поверхность пола нужно покрыть обрешеткой из труб. Величина шага будет составлять 0,4-0,5 м. После этого производят засыпку утеплителя и обустраивают пароизоляцию. Теперь можно укладывать черновой досочный настил.

Монтаж свайно винтового фундамента

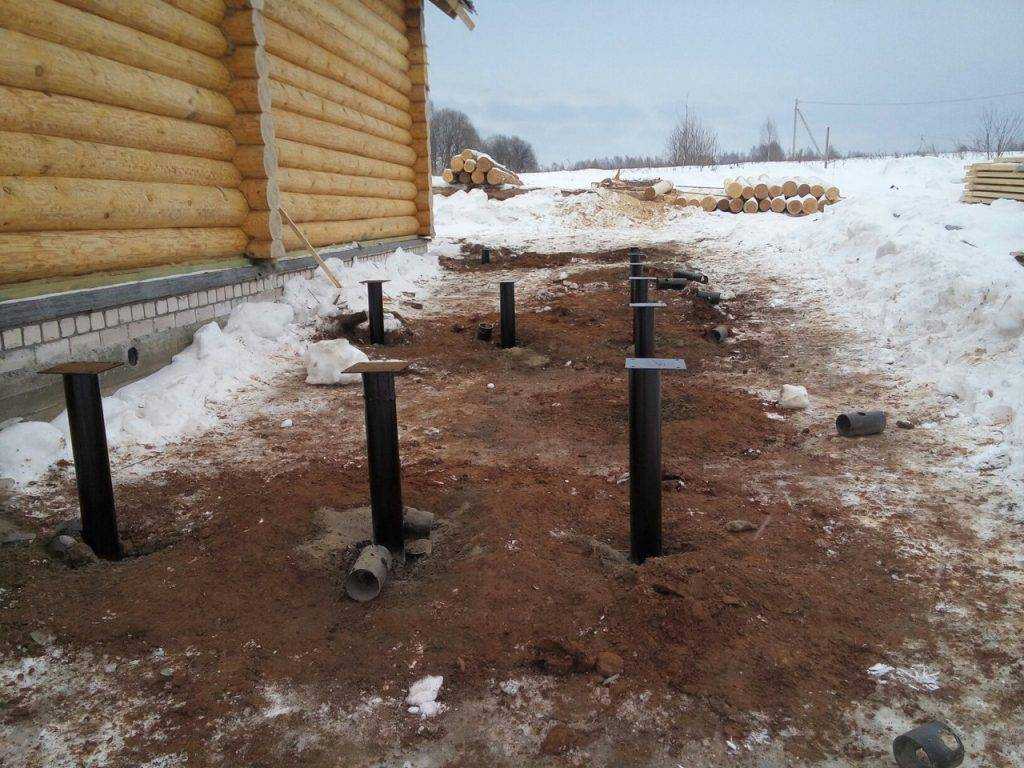

Как сделать свайный фундамент? Работы начинаются с ввинчивания свай в грунт. Первоначально на участке выполняется разметка в местах расположения свай, затем прорываются небольшие углубления для упрощения работ. В местах технологических отверстий в верхней части сваи крепится лом, на него надеваются металлические рычаги. Ввинчивается основания под прямым углом, допускается небольшое отклонение, но не более 5%.

Для того, чтобы установить свайный фундамент требуется как минимум три человека: двое ввинчивают сваи в грунт, третий следит за уровнем установки. Ввинчивать сваи принято до твердого грунта, однако ниже слоя промерзания почвы.

После вкручивания свай на нужную глубину, с помощью болгарки производится обрезка верхней части по высоте установки будущего фундамента. Верхняя часть труб для прочности заполняется бетоном. Материал не только улучшает несущую способность свай, но и защищает их от преждевременной коррозии.

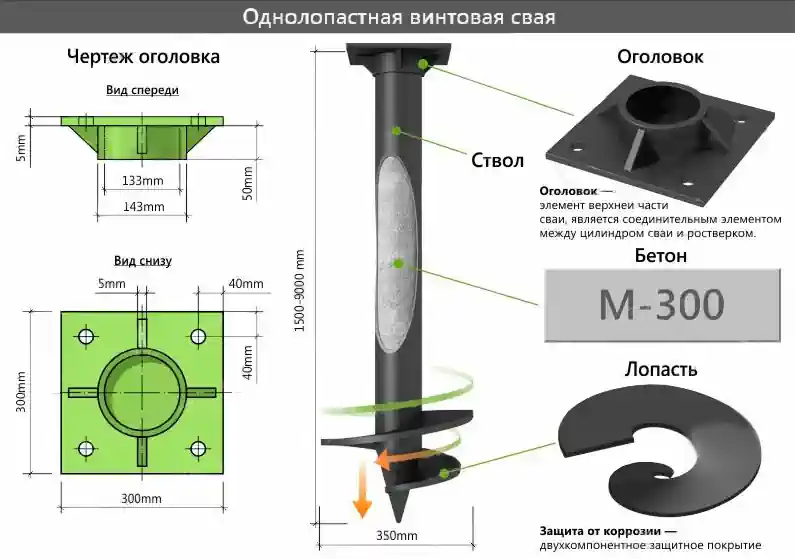

После установки свай проводятся работы по привариванию оголовков

Важно следить за тем, чтобы конструкция лежала строго горизонтально, контролируется с помощью шнура либо лазерного указателя. Места крепления обязательно покрывают антикоррозийным составом

Последним этапом установки свай принято считать установку обвязки. Для этого деревянные брусья устанавливаются на оголовки и закрепляются с помощью болтов, так называемыми «глухарями». Все стыки между брусьями скрепляются между собой скобами с углублением в брус. В каркасных конструкциях преимущественно используют деревянные брусья, это не только удешевляет конструкцию, и создает значительное усиление свайно винтового фундамента.

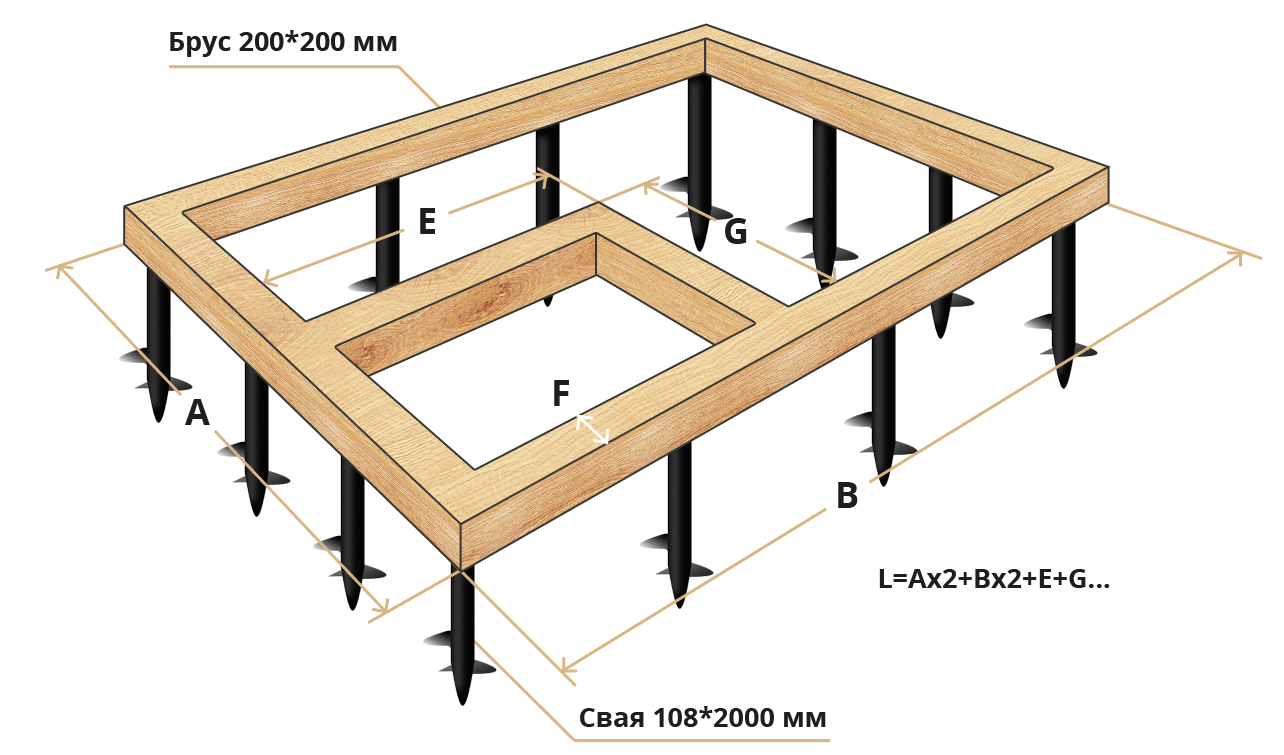

Обвязка брусом на свайно-винтовом фундаменте.

Первоначально для гидроизоляции между брусом и оголовком прокладывается гидроизоляция

Крайне важно позаботиться о тепловой изоляции свайного фундамента. Проводится установка чернового пола между брусьями, и на него укладывается теплоизоляционный материал

Деревянный брус 150 на 150 мм. особо востребован при свайных конструкциях фундамента. Брус перед установкой обязательно должен быть просушен и покрыт антисептическим составом для защиты от насекомых. А также понимания, как защитить каркасный дом от мышей своими руками. Стоит отметить, что брус такого сечения стоит дорого, поэтому фундамент изготавливают самостоятельно из досок. Для этого между собой сбивают три доски шириной 150 мм. и толщиной 50 мм.

На заметку
С тем, как сделать свайный фундамент мы разобрались. Сразу после завершения работ по строительству фундамента можно приступать к возведению стен будущего каркасного дома.

Преимущества и недостатки

К основным достоинствам такого типа основания относятся:

простая технология выполнения работ;
низкие трудовые затраты;
приличная экономия денежных средств в сравнении с другими видами фундаментных оснований;
быстрое строительство;
возможность выполнения строительных работ по только что установленному свайному основанию;
свайные опоры вкручиваются в участки с проблемным почвенным составом;

такие опоры разрешается устанавливать на участках, имеющих уклонный угол;
по свайному фундаменту можно возвести гаражную постройку из любого строительного материала;
минимальные подготовительные и земляные работы.

Недостатки свайной конструкции

Фундамент на сваях имеет не только плюсы, но и минусы.

Проседание. Укладка труб в вечномерзлых и обычных грунтах приводит к проседанию почвы, что становится причиной смещения части дома. Чтобы избежать этого, перед началом строительства проводятся геологические работы для определения возможности укладки свай в данной местности.
Точный расчет. Правильно проведенный расчет и грамотно составленный чертеж – залог длительного срока службы основы здания. Но это и недостатки свайного фундамента. За услуги специалистов придется заплатить. При установке труб делается измерение уровня, чтобы сваи находились на одинаковом расстоянии от земли. Для этого потребуется купить или арендовать прибор, делающий измерения лазерным лучом.
Подвальные помещения. Выбирая фундамент из свай, придется отказаться от монтажа подвальных помещений. Цокольный этаж можно оборудовать при условии ослабления фундамента. В вечномерзлых грунтах и почвах с высоким уровнем вод монтировать подвал не имеет смысла, а при хороших условиях владельцу дома не составит труда оборудовать еще одно помещение.

Перечисленные минусы важно учитывать при строительстве жилого дома. Составляя чертеж или план, имейте представление о том, что вы желаете увидеть по окончании работ

Преимущества свайного фундамента

Независимо от типа используемых свай, свайный фундамент обладает своими преимуществами, среди которых:

Сваи можно устанавливать на любом типе грунта, за исключением скальных пород.
Высокая скорость монтажа свай. В некоторых случаях их можно установить за один день для жилого дома.
Используя винтовые сваи нет необходимости выполнять опалубку, заливать бетон и ждать пока он наберет своей прочности.
При использовании винтовых свай, благодаря своим лопастям на концах, создается дополнительная опора для дома.
В большинстве случаев выполнить установку свай можно своими руками, за исключением забивных.
Стоимость такого фундамента может быть значительно дешевле, нежели использование плитного или ленточного фундамента, стоимость которых, может достигать 30 % от стоимости всего дома.

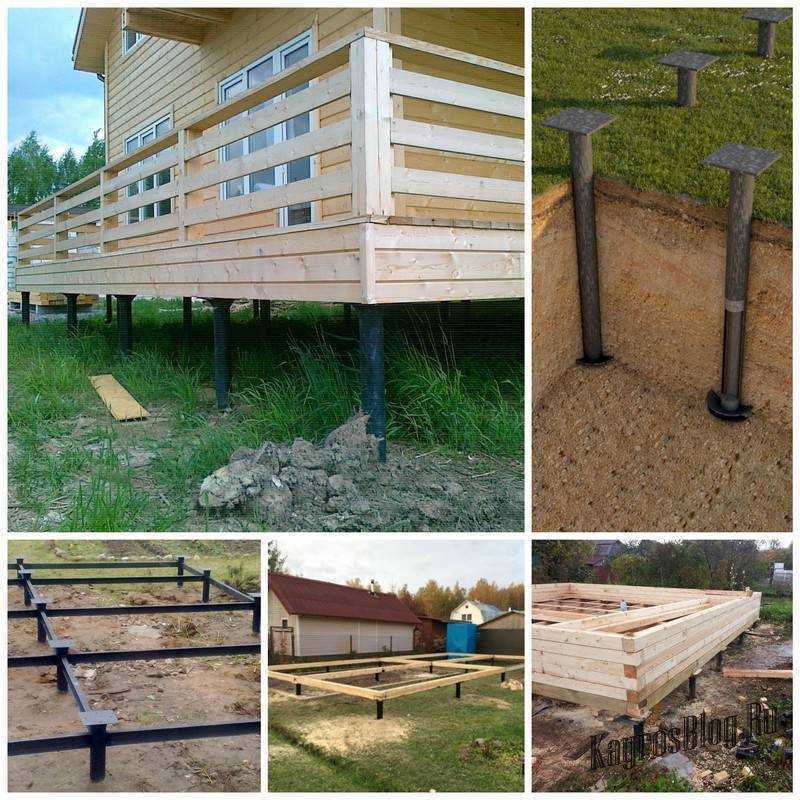

Гараж на свайно-винтовом фундаменте

Фундамент на винтовых сваях возводят в районах с подвижным грунтом

Намереваясь построить гараж на сваях, конструкцию его основания планируют с учетом функционального назначения. Опорные элементы размещают по периметру задней и боковых стенок. Фасадной стороне нужны добавочные элементы для монтажа ворот.

Перед работами нужно рассчитать число свай для основания гаражного помещения, расстояние между ними и глубину погружения Эти параметры зависят от массы постройки, которая определяется ее материалом. Если конструкция будет тяжелой (например, из кирпича или сэндвича), свай потребуется больше. Чтобы такое основание было надежнее, опорные элементы стоит объединить бетонным ростверком.

Чаще для гаражного помещения выбираются легкие каркасные конструкции. Если постройка будет небольшой (6 на 3 метра или меньше), делать смотровую яму не стоит. В других случаях нужно учитывать, что расстояние между сваями и стенками погреба должно быть не менее 2 м. Игнорирование этого правила негативно скажется на устойчивости и вертикальности опор. Особенно это опасно при возведении здания на пучинистой почве.

Гараж на свайном фундаменте легко построить, не имея специальных навыков. Работы выполняются быстро и не требуют значительных денежных затрат. Наиболее крупной статьей расхода при этом будет приобретение самих опор. К другим плюсам обустройства гаража на свайно-винтовом фундаменте относятся:

возможность монтажа на проблемных почвах – пучинистых, подвижных, влажных;
отсутствие необходимости в идеальном выравнивании участка;
удобство проведения строительных работ сразу после установки свай;
возможность создания гаража на тесном участке, рядом с другим зданием;
совместимость с разными типами стройматериалов.

Минусом конструкции является одно налагаемое ею серьезное ограничение. В таком гараже проблематично (а иногда и невозможно в принципе) организовать подвальное помещение.
